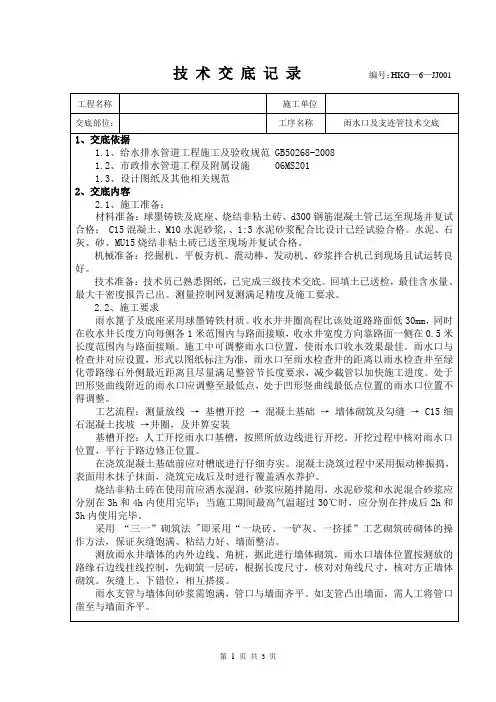

技术交底记录编号：HKG—6—JJ001工程名称施工单位交底部位：工序名称雨水口及支连管技术交底1、交底依据1.1、给水排水管道工程施工及验收规范 GB50268-20081.2、市政排水管道工程及附属设施 06MS2011.3、设计图纸及其他相关规范2、交底内容2.1、施工准备：材料准备：球墨铸铁及底座、烧结非粘土砖、d300钢筋混凝土管已运至现场并复试合格； C15混凝土、M10水泥砂浆,、1:3水泥砂浆配合比设计已经试验合格。
水泥、石灰、砂、MU15烧结非粘土砖已送至现场并复试合格。
机械准备：挖掘机、平板夯机、震动棒、发动机、砂浆拌合机已到现场且试运转良好。
技术准备：技术员已熟悉图纸，已完成三级技术交底。
回填土已送检，最佳含水量、最大干密度报告已出。
测量控制网复测满足精度及施工要求。
2.2、施工要求雨水篦子及底座采用球墨铸铁材质。
收水井井圈高程比该处道路路面低30mm，同时在收水井长度方向每侧各1米范围内与路面接顺，收水井宽度方向靠路面一侧在0.5米长度范围内与路面接顺。
施工中可调整雨水口位置，使雨水口收水效果最佳。
雨水口与检查井对应设置，形式以图纸标注为准，雨水口至雨水检查井的距离以雨水检查井至绿化带路缘石外侧最近距离且尽量满足整管节长度要求，减少截管以加快施工进度。
处于凹形竖曲线附近的雨水口应调整至最低点，处于凹形竖曲线最低点位置的雨水口位置不得调整。
工艺流程：测量放线→基槽开挖→混凝土基础→墙体砌筑及勾缝→ C15细石混凝土找坡→井圈，及井箅安装基槽开挖：人工开挖雨水口基槽，按照所放边线进行开挖。
开挖过程中核对雨水口位置，平行于路边修正位置。
在浇筑混凝土基础前应对槽底进行仔细夯实。
混凝土浇筑过程中采用振动棒振捣，表面用木抹子抹面，浇筑完成后及时进行覆盖洒水养护。
烧结非粘土砖在使用前应洒水湿润，砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
雨水管施工技术交底关键信息项：1、雨水管施工的材料要求2、施工工艺流程3、施工质量标准4、安全注意事项5、成品保护措施1、施工准备11 技术准备111 施工前应认真熟悉施工图纸，按照设计要求和相关标准规范，编制施工方案，并向施工人员进行技术交底。
112 熟悉雨水管安装的相关技术要求和质量标准，明确施工中的关键控制点。
12 材料准备121 雨水管及管件的规格、型号应符合设计要求，并有质量证明文件。
122 管材和管件的外观质量应符合以下要求：表面应无裂纹、砂眼、凹陷等缺陷；管材的壁厚应均匀，管件应无变形、扭曲等现象。
123 胶粘剂等辅助材料应选用与管材相匹配的产品，并具有质量证明文件。
13 施工机具准备131 准备好电钻、电锯、电焊机、扳手、锤子、水平尺、线坠等施工工具。
132 对施工机具进行检查和调试，确保其性能良好，能够正常使用。
2、施工工艺流程21 测量放线211 根据设计图纸，在建筑物上放出雨水管的安装位置线，包括立管的位置和支管的坡度走向。
212 用水平尺和线坠对安装位置线进行复核，确保其水平度和垂直度符合要求。
22 支架安装221 按照设计要求和施工规范，安装雨水管的支架。
支架的间距应符合规定，固定应牢固可靠。
222 对于金属支架，应进行防腐处理；对于塑料支架，应保证其强度和稳定性。
23 雨水管安装231 将雨水管按照设计要求和安装位置进行组装，连接方式应符合设计和规范要求。
232 对于塑料雨水管，采用胶粘剂连接时，应先将管材和管件的连接部位清理干净，涂上胶粘剂，迅速插入连接，并保持一定时间。
233 对于金属雨水管，采用焊接或法兰连接时，焊接应符合焊接工艺要求，法兰连接应严密，螺栓应紧固均匀。
24 雨水斗安装241 在屋面雨水口处安装雨水斗，雨水斗的型号和规格应符合设计要求。
242 雨水斗与屋面的连接处应严密，不得有渗漏现象。
25 通水试验251 雨水管安装完成后，应进行通水试验，检查管道是否畅通，有无渗漏。
合肥市合淮路（西二环-新206）工程2标段雨水口及支管施工技术交底交底人：复核人：接收人：日期：技术交底书技术交底书表格编号1310项目名称合肥市合淮路（西二环—新206）工程二标段第页共页交底编号工程名称排水工程设计文件图号2014-SZ-23施工部位雨水口及支管交底日期2016.3.1技术交底内容：一、技术交底范围本交底适用于合肥市合淮路（西二环—新206）工程二标段路基雨水口及支管工程施工技术要点、施工常见遇到的问题及处理措施。
二、设计情况本标段雨水口连接管，除图纸特别说明外，六箅以下雨水口连接管采用Ⅱ级d300钢筋砼管，六箅雨水口连接管采用Ⅱ级d500钢筋砼承插口管，并均以i=0.01坡向检查井，且起点管道覆土不小于0.7米，全管段采用C15混凝土满包，s=10cm,e=23.2cm。
雨水口采用偏沟式雨水口，除特别说明外，道路机动车道采用偏沟式三箅雨水口，辅道采用偏沟式双箅雨水口，道路相对低点处雨水口加密。
雨水口设置落底，深度为0.3米，实际施工道路相对低点位置如与图中标注有偏差，应相应调整雨水口位置，确保相应低点处布设有雨水口，道路交口范围内雨水口布置以交口设计图为准。
三、施工顺序雨水口及支连管在路基96区填筑完成后开始施工，支连管护管混凝土强度达到75%以后方可开放交通。
四、施工工艺1、雨水支连管（1）雨水支连管采用d300钢筋混凝土管，壁厚3cm，360度满包C15混凝土护管。
（2）雨水支连管坡度为1%，在雨水口起点埋深为1m，既96区顶往下49cm位置。
（3）按设计放出雨水连接管中线，往两侧各扩30cm，即为雨水支连管开挖线，并洒白灰标记。
雨水支连管沟槽开挖采用小挖机开挖，沟槽宽度为60cm，沟槽开挖深度雨水口起点位置为62cm（管底埋深49cm+3cm壁厚+10cm混凝土基础）。
（4）雨水支连管起点接口必须与雨水口内壁相平，不得伸入雨水口，避免影响雨水口收水效果。
（5）沟槽开挖后，浇筑10cmC15混凝土平基，待混凝土终凝后，安装混凝土管道，管节与管节之间不留缝隙，用混凝土垫块稳管后，浇筑C15混凝土至沟槽顶面。
一、交底目的为确保雨水口施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特制定本安全技术交底。
二、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工工期：____________________5. 施工内容：雨水口安装、维修及改造工程。
三、安全技术交底内容1. 施工人员安全要求（1）所有施工人员必须持证上岗，熟悉本工程的安全操作规程。
（2）施工前必须进行安全教育，了解工程特点和施工过程中可能存在的危险因素。
（3）施工过程中必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（4）禁止酒后作业、疲劳作业和违章操作。
2. 施工现场安全要求（1）施工现场应设置明显的安全警示标志，确保施工区域安全。
（2）施工现场应设置安全通道，保证施工人员通行安全。
（3）施工现场应保持整洁，及时清理施工垃圾，防止滑倒、摔伤等事故发生。
（4）施工现场临时用电设施必须符合国家有关标准，确保用电安全。
3. 雨水口施工安全要求（1）施工前，对施工区域进行勘察，了解地下管线、设施等情况，制定相应的施工方案。
（2）施工过程中，严格遵守施工图纸，确保雨水口安装位置、尺寸、角度等符合设计要求。
（3）挖掘雨水口时，应采用人工挖掘或机械挖掘，严禁使用爆炸物。
（4）挖掘过程中，注意观察地下管线、设施，发现异常情况立即停止施工，并及时上报。
（5）挖掘出的土方应及时运离施工现场，避免影响施工安全和交通。
（6）雨水口安装完成后，应及时进行验收，确保安装质量。
4. 交叉作业安全要求（1）交叉作业时，必须遵守施工组织设计中的安全规定。
（2）交叉作业时，应设置安全隔离区，防止安全事故发生。
（3）交叉作业时，施工人员应相互配合，确保施工安全。
四、应急措施1. 发生安全事故时，立即停止施工，保护现场，并及时上报。
雨水管道施工技术交底引言：在城市建设过程中，雨水管道的施工是一个必不可少的环节。
正确的施工技术和方法可以确保雨水管道的稳定性和长期可靠性，从而有效解决城市的雨水排放问题。
本文将详细介绍雨水管道施工的关键技术和要点。
一、施工前准备工作1. 方案设计：在施工之前，需要根据实际情况制定详细的方案设计，包括管道的布置、材料的选择和施工顺序等。
方案设计需要考虑到地质条件、交通情况和周围环境等因素，以确保施工过程的顺利进行。
2. 材料采购：根据方案设计的要求，采购符合标准的雨水管道材料。
材料的选择应考虑管道的直径、承载能力和耐腐蚀性等因素，以确保雨水管道的质量和稳定性。
二、施工技术和方法1. 基坑开挖：根据方案设计的要求，在地面上开挖出相应的基坑。
基坑的宽度和深度应符合管道的要求，并确保周围环境的安全。
在基坑的底部铺设合适的基底材料，如砂石或混凝土，以提供坚实的基础支撑。
2. 管道安装：在基坑中先安装主管道，然后依次连接分支管道。
管道的连接应采用可靠的、耐腐蚀的连接方式，如橡胶密封或焊接。
同时，在管道的每个接口处应采取密封措施，以防止泄漏。
3. 测试和检验：在管道安装完成后，进行必要的测试和检验，以确保管道的质量和可靠性。
具体的测试方法和标准可以根据实际情况确定，常用的测试方法包括水压测试和漏水测试等。
4. 后期处理：在管道安装完成后，需要进行必要的后期处理工作，如填充和夯实基坑的土壤、修复地面和恢复交通等。
后期处理工作需要按照相关规范和要求进行，以确保施工现场的整洁和安全。
三、施工安全和注意事项1. 安全措施：在施工过程中，必须严格遵守相关的施工安全规范和要求。
施工现场应设置明显的警示标志，确保施工人员的安全。
同时，施工人员应佩戴符合要求的个人防护装备，如安全帽、安全鞋、手套等。
2. 施工质量：施工过程中需要严格按照相关标准和要求进行，确保施工质量和管道的可靠性。
施工人员应进行必要的质量检查，并及时处理施工中出现的问题和隐患。
雨水口及雨水支管施工技术交底项目：贵安新区贵安路联络线道路工程2标单位：中铁港航局集团有限公司一、适用条件及范围K34+200~K40+420雨水口及雨水支管施工。
二、施工工艺1、工艺流程施工准备→施工放样→沟槽开挖→垫层施工→管道吊装→管道接口→三角区、管腔、管顶回填→检查井砌筑。
2、施工技术要求、沟槽开挖1）、根据检查井位置，用钢尺从检查井中心位置往大里程方向引出3米，为雨水口中线位置。
用白灰撒出雨水支管和雨水口的开挖线，雨水口和雨水支管一起开挖，采用机械开挖为主、人工清底为辅。
2）、机械开挖至距设计标高20cm，人工集中挖除清底，找平夯实。
开挖过程中严禁超挖。
、管道基础施工1）、管道开挖完成后，即铺设砂砾垫层，垫层厚度为10cm。
2）、垫层采用人工铺设，找平，并采用平板打夯机夯实，其密实度要求达到95%以上。
、雨水支管铺设安装及接口1）、本段采用DN300双壁波纹管，采用承插式弹性密封橡胶圈接口。
2）、雨水口耳管外壁满包C15、厚200mm的混凝土保护层。
、雨水口砌筑1）、施工人员将雨水口基础清至指定标高，雨水口由路缘石顶面下反为基础底，基础采用10cm厚C15混凝土。
2）、根据雨水口中心位置，画出雨水口位置砌筑雨水口，在砌筑至井路面顶以下30cm 左右时，由技术人员再次确认精确标高，严格按照指定标高砌筑。
、过梁安装雨水口砌筑至设计标高后，及时安装过梁，安装时砖墙顶面用水冲刷干净，并铺砂浆，按照设计标高找平。
三、雨水口及雨水支管质量控制要点1、雨水口质量控制要点、在雨水口基础上，先铺砂浆后再砖砌，一般采用一丁一顺或二丁一顺砌筑。
每层MU10砖块上下竖缝错开。
、砌筑雨水口的内壁用原浆勾缝，有抹面要求时，内壁抹面分层压实，外壁用砂浆搓缝严密。
其座浆、抹三角灰均采用1:2防水水泥砂浆。
2、管道回填质量控制要点、三角区、管腔区回填由人工采用碎石分层夯填，分层厚度不大于20cm，碎石回填至管底向上18cm，密实度要达到95%以上，以上采用同路基回填材料回填，压实度应达到95%以上。
路侧石、检查井、雨水口、雨水支管技术交底在道路建设中，路侧石、检查井、雨水口和雨水支管是不可缺少的部分，它们在城市的排水系统中起着关键的作用。
本文将就这些设备的概念、分类、规格和安装方式进行详细的介绍。
路侧石1. 概念路侧石是一种起分隔和保护行车道或路缘石的作用的建筑材料，它能够有效地分隔车辆和行人，减少因人车冲突而发生的事故。
2. 分类路侧石可以根据不同的材质和款式进行分类。
按材质来看，路侧石通常分为水泥混凝土路侧石、红砖路侧石和花岗石路侧石等。
按款式来看，路侧石通常分为U型路侧石、L型路侧石、C型路侧石和F型路侧石等。
其中，U型路侧石是常用的类型之一，它的侧面成U型，可以有效地固定路面。
3. 规格路侧石的规格也是多种多样的，一般来说常见的路侧石规格有200150100mm、300150150mm和400200200mm等等。
4. 安装方式安装路侧石比较简单，主要有两种方式：一种是单独墩立，另一种是与路缘石结合。
在墩立时，需要先打好基础，然后将路侧石竖直立在基础上，与路面之间需要留出一定的缝隙以便将来的路面修补。
在结合安装时，则需要将路侧石嵌入到路缘石内，起到了更好的固定作用。
检查井1. 概念检查井是排水系统中的一种特殊的设施，在排水管道的布局过程中通常安排在管道的拐弯处或连通处，是排水系统中的检查、清理和维修的重要部分。
每个施工项目中都必须对此进行详细的规划和施工。
2. 分类检查井同样可以按照其功能和材质进行分类。
按照功能来看，常见的检查井分为污水井、雨水井和合流井三种类型，也有一些检查井是净水井，但相对来说较少见。
按照材质来看，检查井可以分为混凝土检查井、砖混检查井、立式检查井、预制检查井和复合材料检查井等。
3. 规格检查井的规格也不同，根据实际需要可选用直径为500mm、600mm、800mm、1000mm、1200mm、1500mm等多种规格。
4. 安装方式对于检查井的安装，通常需要先埋设管道，然后安装检查井，以便能够检查排水系统的状况。
雨水口的技术交底雨水口这玩意儿，在咱们的日常生活里可太重要啦！虽然它平时不太起眼，可要是没弄好，那麻烦可就大了去了。
先来说说雨水口是啥。
简单来讲，雨水口就是路边收集雨水的小口子，它连着地下的排水管道，就像咱们喝水用的小吸管，把路面上的雨水吸到“肚子”里，然后排走。
咱们建雨水口的时候，可得选好位置。
就像我上次看到的一个小区，雨水口居然建在了一个小坡的坡顶，一下雨，雨水全顺着坡往下流，根本流不进雨水口，结果那一片积水严重，走路都能溅一裤腿子水。
所以啊，雨水口得建在地势低的地方，这样雨水才能乖乖流进去。
施工的时候，那材料也得选对。
比如说雨水箅子，这东西得结实耐用，还得能让雨水顺利通过。
我记得有一回，在一条新修的马路上，没用多久雨水箅子就坏了，车子一压上去“嘎吱”响，感觉随时都会掉下去。
后来一打听，原来是用了质量不过关的材料，这不是瞎折腾嘛！还有那基础的施工，可不能马虎。
基础得打得牢固，要不然雨水口用不了多久就会下沉或者倾斜。
我就碰到过一个雨水口，因为基础没做好，歪歪扭扭的，雨水都流不进去，周围还堆满了垃圾，又脏又臭。
再说说连接雨水口和排水管道的那一段。
这就好比是通道，通道要是不通畅，雨水咋能顺利排走呢？有一次，施工的时候没把接口处理好，结果堵了，一下雨雨水就往外冒，那场面，简直像个小喷泉。
而且啊，雨水口周围的路面也得处理好。
得平整，不能有坑坑洼洼的，不然雨水在这就会形成积水。
我曾经看到过一处雨水口，周围的路面高高低低，雨水都积在那，路过的人都得小心翼翼地绕着走。
总之，雨水口虽小，可这技术交底可一点都不能马虎。
咱们得把每个环节都做好，这样才能让雨水口发挥它应有的作用，让咱们的道路在下雨天也能干干净净、清清爽爽的！不然，每次下雨都积水，那得多闹心啊！。
