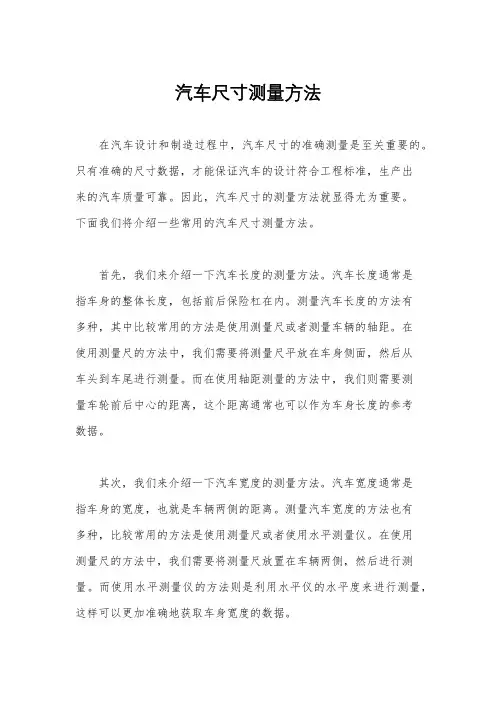

汽车尺寸测量方法在汽车设计和制造过程中，汽车尺寸的准确测量是至关重要的。
只有准确的尺寸数据，才能保证汽车的设计符合工程标准，生产出来的汽车质量可靠。
因此，汽车尺寸的测量方法就显得尤为重要。
下面我们将介绍一些常用的汽车尺寸测量方法。
首先，我们来介绍一下汽车长度的测量方法。
汽车长度通常是指车身的整体长度，包括前后保险杠在内。
测量汽车长度的方法有多种，其中比较常用的方法是使用测量尺或者测量车辆的轴距。
在使用测量尺的方法中，我们需要将测量尺平放在车身侧面，然后从车头到车尾进行测量。
而在使用轴距测量的方法中，我们则需要测量车轮前后中心的距离，这个距离通常也可以作为车身长度的参考数据。
其次，我们来介绍一下汽车宽度的测量方法。
汽车宽度通常是指车身的宽度，也就是车辆两侧的距离。
测量汽车宽度的方法也有多种，比较常用的方法是使用测量尺或者使用水平测量仪。
在使用测量尺的方法中，我们需要将测量尺放置在车辆两侧，然后进行测量。
而使用水平测量仪的方法则是利用水平仪的水平度来进行测量，这样可以更加准确地获取车身宽度的数据。
最后，我们来介绍一下汽车高度的测量方法。
汽车高度通常是指车身顶部到地面的距离。
测量汽车高度的方法也有多种，比较常用的方法是使用测量尺或者使用高度测量仪。
在使用测量尺的方法中，我们需要将测量尺竖直放置在车辆顶部，然后进行测量。
而使用高度测量仪的方法则是利用测量仪的高度测量功能来进行测量，这样可以更加准确地获取车身高度的数据。
总之，汽车尺寸的准确测量对于汽车设计和制造至关重要。
通过本文介绍的汽车长度、宽度和高度的测量方法，相信大家对于汽车尺寸的测量有了更加全面的了解。
希望本文对大家有所帮助，谢谢！。

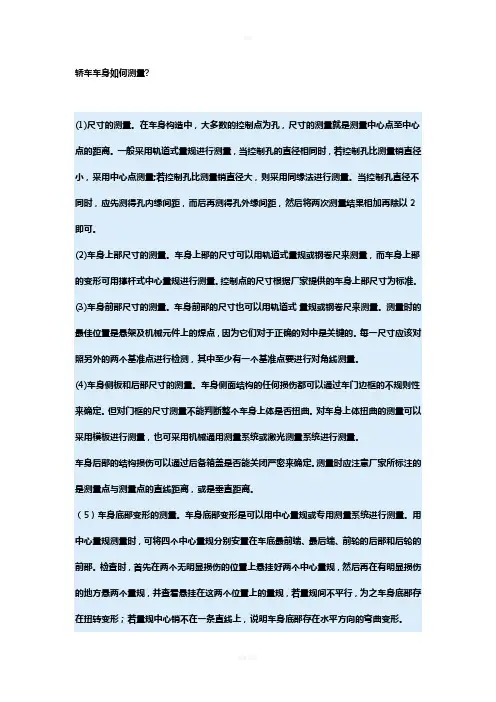

轿车车身如何测量?(1)尺寸的测量。
在车身构造中，大多数的控制点为孔，尺寸的测量就是测量中心点至中心点的距离。
一般采用轨道式量规进行测量，当控制孔的直径相同时，若控制孔比测量销直径小，采用中心点测量;若控制孔比测量销直径大，则采用同缘法进行测量。
当控制孔直径不同时，应先测得孔内缘间距，而后再测得孔外缘间距，然后将两次测量结果相加再除以2即可。
(2)车身上部尺寸的测量。
车身上部的尺寸可以用轨道式量规或钢卷尺来测量，而车身上部的变形可用撑杆式中心量规进行测量。
控制点的尺寸根据厂家提供的车身上部尺寸为标准。
(3)车身前部尺寸的测量。
车身前部的尺寸也可以用轨道式量规或钢卷尺来测量。
测量时的最佳位置是悬架及机械元件上的焊点，因为它们对于正确的对中是关键的。
每一尺寸应该对照另外的两个基准点进行检测，其中至少有一个基准点要进行对角线测量。
(4)车身侧板和后部尺寸的测量。
车身侧面结构的任何损伤都可以通过车门边框的不规则性来确定。
但对门框的尺寸测量不能判断整个车身上体是否扭曲。
对车身上体扭曲的测量可以采用模板进行测量，也可采用机械通用测量系统或激光测量系统进行测量。
车身后部的结构损伤可以通过后备箱盖是否能关闭严密来确定。
测量时应注意厂家所标注的是测量点与测量点的直线距离，或是垂直距离。
（5）车身底部变形的测量。
车身底部变形是可以用中心量规或专用测量系统进行测量。
用中心量规测量时，可将四个中心量规分别安置在车底最前端、最后端、前轮的后部和后轮的前部。
检查时，首先在两个无明显损伤的位置上悬挂好两个中心量规，然后再在有明显损伤的地方悬两个量规，并查看悬挂在这两个位置上的量规，若量规间不平行，为之车身底部存在扭转变形；若量规中心销不在一条直线上，说明车身底部存在水平方向的弯曲变形。
车身测量方法与技巧(图)车身测量，是通过一定的方法或手段，去获取车身某些控制点、工艺孔的数值，并与原始的车身标准数值进行比较的一种检查方式。
它在事故汽车修复工作中占据着极其重要的位置，是修复工作中最重要的环节和确保最终维修质量的有力保证。

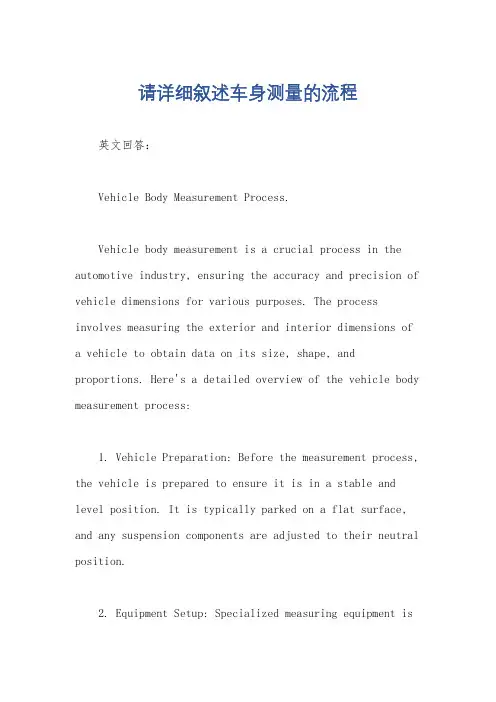

请详细叙述车身测量的流程英文回答：Vehicle Body Measurement Process.Vehicle body measurement is a crucial process in the automotive industry, ensuring the accuracy and precision of vehicle dimensions for various purposes. The process involves measuring the exterior and interior dimensions of a vehicle to obtain data on its size, shape, and proportions. Here's a detailed overview of the vehicle body measurement process:1. Vehicle Preparation: Before the measurement process, the vehicle is prepared to ensure it is in a stable and level position. It is typically parked on a flat surface, and any suspension components are adjusted to their neutral position.2. Equipment Setup: Specialized measuring equipment isused in the process, including laser scanners, 3D digitizers, and photogrammetry systems. These devices are calibrated and positioned around the vehicle to capture comprehensive data points.3. Exterior Measurement: Exterior measurements involve capturing data on the vehicle's overall dimensions, such as its length, width, height, and ground clearance. Laser scanners or 3D digitizers are commonly used for this purpose, generating detailed point clouds that represent the vehicle's exterior surfaces.4. Interior Measurement: Interior measurements focus on the dimensions of the vehicle's cabin, including seating space, headroom, legroom, and cargo volume. Photogrammetry systems or laser scanners are utilized to capture the interior's geometry and dimensions.5. Data Processing: Once the data points are collected, they are processed using specialized software to generate comprehensive measurements and create 3D models of the vehicle. This data is analyzed to ensure the accuracy andprecision of the measurements.The vehicle body measurement process is essential for various purposes, such as:Vehicle Design and Development: Measurements are used to optimize the vehicle's proportions, aerodynamics, and overall functionality during the design and development phase.Manufacturing and Assembly: Accurate measurements are crucial for the manufacturing and assembly processes, ensuring that the vehicle's components fit together precisely.Quality Control: Measurements are used to verify the vehicle's dimensions against predetermined specifications, ensuring compliance with industry standards and customer expectations.Crash Testing and Safety: Measurements providecritical data for crash testing and safety simulations,helping to improve vehicle safety and occupant protection.Styling and Customization: Measurements are used to create custom bodywork and accessories, allowing customers to personalize their vehicles to meet their specific preferences.By following a systematic and precise vehicle body measurement process, manufacturers can ensure the accuracy and quality of their vehicles, meeting the demands of consumers and regulatory requirements.中文回答：车身测量流程。

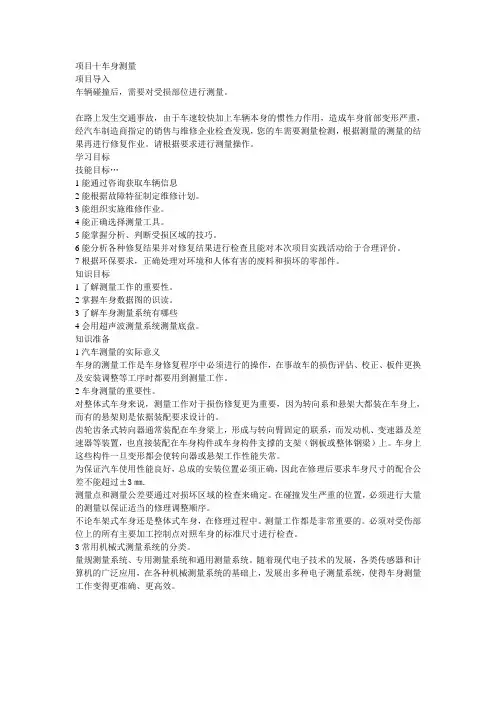

项目十车身测量项目导入车辆碰撞后，需要对受损部位进行测量。
在路上发生交通事故，由于车速较快加上车辆本身的惯性力作用，造成车身前部变形严重，经汽车制造商指定的销售与维修企业检查发现，您的车需要测量检测，根据测量的测量的结果再进行修复作业。
请根据要求进行测量操作。
学习目标技能目标…1能通过咨询获取车辆信息2能根据故障特征制定维修计划。
3能组织实施维修作业。
4能正确选择测量工具。
5能掌握分析、判断受损区域的技巧。
6能分析各种修复结果并对修复结果进行检查且能对本次项目实践活动给于合理评价。
7根据环保要求，正确处理对环境和人体有害的废料和损坏的零部件。
知识目标1了解测量工作的重要性。
2掌握车身数据图的识读。
3了解车身测量系统有哪些4会用超声波测量系统测量底盘。
知识准备1汽车测量的实际意义车身的测量工作是车身修复程序中必须进行的操作，在事故车的损伤评估、校正、板件更换及安装调整等工序时都要用到测量工作。
2车身测量的重要性。
对整体式车身来说，测量工作对于损伤修复更为重要，因为转向系和悬架大都装在车身上，而有的悬架则是依据装配要求设计的。
齿轮齿条式转向器通常装配在车身梁上，形成与转向臂固定的联系，而发动机、变速器及差速器等装置，也直接装配在车身构件或车身构件支撑的支架（钢板或整体钢梁）上。
车身上这些构件一旦变形都会使转向器或悬架工作性能失常。
为保证汽车使用性能良好，总成的安装位置必须正确，因此在修理后要求车身尺寸的配合公差不能超过±3㎜.测量点和测量公差要通过对损坏区域的检查来确定。
在碰撞发生严重的位置，必须进行大量的测量以保证适当的修理调整顺序。
不论车架式车身还是整体式车身，在修理过程中。
测量工作都是非常重要的。
必须对受伤部位上的所有主要加工控制点对照车身的标准尺寸进行检查。
3常用机械式测量系统的分类。
量规测量系统、专用测量系统和通用测量系统。
随着现代电子技术的发展，各类传感器和计算机的广泛应用，在各种机械测量系统的基础上，发展出多种电子测量系统，使得车身测量工作变得更准确、更高效。
