汽车车身修复5 汽车车身尺寸测量

格式：ppt
大小：1.48 MB
文档页数：10

下载文档原格式

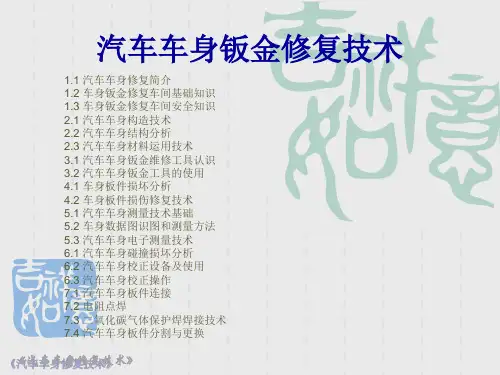

汽车车身钣金修复技术课件 5.2 车身数据图识图和测量方法

▪ 长度数据在高度基准线的字母J和M下方各有一个小黑三角，表示J和M是长度方向的零点。它们是车身的长度基准点，J是车身前部测量点的长度基准，M是车身后部测量点的长度基准。从J点向上有一条线延伸到俯视图，在虚线下方位置可以看出汽车前部每个点到J点的长度数据显示。从M点向上有一条线延伸到俯视图，在虚线的下方位置可以看出汽车后部每个测量点到 M点的长度数据显示。
▪ 在发动机舱图下方表示的是长度尺寸，5号点距离新长度基准6号点的长度尺寸是184mm，而距离长度基准18号点的长度尺寸是 1790+184=1974mm。
10点
《汽车车身修复技术》
3.上部车身数据图
▪ 上部车身数据图显示上部车身的测量点。
➢ 包括发动机舱部位翼子板安装点、散热器支架安装点、减振器支座安装点和其他一些测量点，还有前、后风窗的测量点，前、后门测量点，前、中、后立柱铰链和门锁的测量点，行李舱的测量点等。
《《汽汽车车车身车修身复修技复术技》术》
车身数据图识图和测量方法
学习目标
任务一
掌握车身数据图的识读方法
任务二
掌握车身尺寸的测量方法
《汽车车身修复技术》
一、车身数据图的识图
各汽车公司的汽车都有车身数据，有些数据公司通过测量来获得数据。不同的数据公司和厂家提供的数据格式可能不同，但要表达的基本内容是一致的，都要提供出车身主要结构件、板件等安装位置，机械装置的安装尺寸。
▪ 宽度数据在俯视图中间有一条横贯左右的线，这条线是中心面的投影，又称中心线，它把车身宽度一分为二。在俯视图上的黑点表示测量点，两个黑点之间有距离数据显示。
▪ 高度数据在侧视图的下方有一条较粗的黑线，这条线是车身高度的基准线，线下方有A到Q的字母，表示测量点的名称，每个字母表示的测量点一般在俯视图上都显示两个左右对称的测量点。俯视图上每个点到高度基准线都有数据显示，这些数据是测量点的高度值。

汽车车身变形测量矫正与修复

车身测量的控制点用于检测车身损伤与变形的程度。车身设计与制造中设有多个控制点，检测时可以技术要求测量车身上各个控制点之间的尺寸，如果误差超过规定的极限尺寸时，应设法修复使之达到技术标准规定的范围。
对车身进行整体矫正时，可根据上述控制点的分布将车身分为前、中、后三部分（图4-2），这种划分方法主要基于车身壳体的刚度等级和区别损伤程度，分析不同控制点及其在车身测量基准中的作用和意义。
第三节车身损坏诊断
本节主要介绍的内容有：
● 车身受力与操作分析 ● 车身式车辆损坏 ● 车架损坏类型
一．车身力与操作分析
前侧中间处受外力所造成的损伤。通常容易使左右罩板向内侧拉伸，因此应重点检查下述部位：
◆左右罩板配合处附近； ◆前横梁与左右侧梁的装配连接处附近。
二．车身式车辆损坏
1.前部损坏前部损坏是由于车头撞上另一辆车或其他物体引起的损坏，碰撞力大小取决于车重、车速、撞击物以及撞击面积。如果碰撞不大，将造成保险杠后移，使前侧梁、保险杠座、前翼子板、散热器支座和发动机罩锁支柱等发生弯曲变形。如果碰撞进一步增加，前翼子板将被撞到前门上，发动机罩饺链将上弯，触到发动机罩，前侧梁折皱，与悬架所在横梁接触。如果碰撞再增大，前翼子板围裙和前车身支柱（特别是前门饺链上部区域）将发生弯曲变形，前门可能被撞掉。此外，前侧梁折皱加大，使悬架横梁弯曲，发动机与驾驶室之间的隔板和地板也会变弯以吸收碰撞。
（2）下陷变形下陷变形是指前围部位发生低于正常位置的一种变形。前横梁处也可能会出现下陷变形，表现为前梁两端的距离比正常值短，中部降低。
（3）侧倾变形当车身前段、中段或后段发生侧向变形时就存在侧倾变形。检测侧倾变形需要使用三个自定心规。
• 四、汽车碰撞诊断的基本步骤

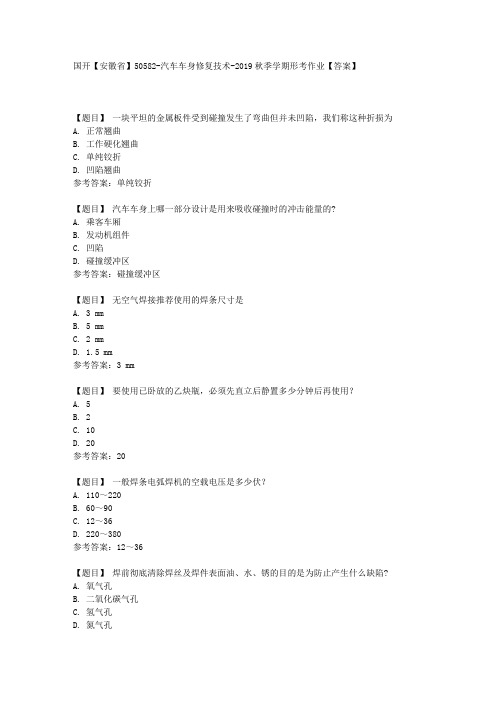

国开【安徽省】50582《汽车车身修复技术》形考作业【答案】

国开【安徽省】50582-汽车车身修复技术-2019秋季学期形考作业【答案】
