论述汽车空调制冷系统故障及检修方法随着人们生活水平的提高以及道路交通的发展，汽车行业在中国取得了迅猛的发展。
但现今人们对汽车的要求不再局限于汽车作为一种代步工作所提供的便利，汽车还应提供足够的功能，满足人们行车需要。
而汽车空调制冷系统是一种常见的功能，如果汽车空调制冷系统出现故障将降低车内的舒适度，影响行车人员的出行感受。
所以，要深入了解汽车空调制冷系统形成故障的原因，并提供合理的故障解决方法，及时维修，以满足人们对汽车性能的需求。
1.汽车空调制冷系统的构造和工作原理要想分析汽车空调制冷系统出现故障的原因及解决方法，首先应了解汽车空调制冷系统的构造。
对其工作原理有所了解，才能对症下药，找到故障原因，并采取有效地措施解决故障。
1.1 汽车空调制冷系统的构造情况汽车空调制冷系统是蒸汽压缩式制冷结构，主要由压缩机、制冷器、膨胀阀、蒸发器构成。
这四大主体部分间用管路进行链接形成一个封闭的循环系统。
并且随着科技的发展，为了提高汽车空调的性能，使空调能稳定地工作，通常在制冷系统中还要安装一些辅助部件，例如：排气缓冲器、贮液器、干燥过滤器、制冷剂观察视镜等，从而保证制冷器高效运行，对车内的空气进行调节、制冷、加热以及净化，满足人们在行车过程中的需求。
1.2 汽车空调制冷系统的工作原理汽车空调制冷系统的工作原理主要涉及四个过程，它们分别是压缩过程、节流过程、吸热过程以及放热过程，由这四个部分合作运行，保证空调的制冷系统正常工作。
首先汽车空调制冷系统进行压缩，通过压缩机将蒸发器中低压低温制冷剂气体吸入，并经过绝热压缩变成高温高压气体，最终将气体送到冷凝器中。
压缩机在汽车空调制冷系统中处于核心地位，使制冷剂能在系统内进行循环，完成压缩过程。
其次通过放热过程，将进入冷凝器的气体与周边的温度进行交换、吸收、溶解，并放出热量，再进行冷却与冷凝，最终变为制冷剂液体。
并且在冷凝过程中，温度高、压力大的制冷剂形成的液体在经过膨胀装置后会逐渐膨胀，从而迅速降低温度与压力，以雾状或细小滴液的形式排出，完成节流过程。
捷达空调真空控制机构的原理与检修捷达轿车空调系统利用电、真空和机械拉索的不同方式共同作用来控制制冷、采暖和出风风向，使室内保持适宜的温度。
出风风向由真空控制，主要由开关、阀门、真空管路、真空贮存器和真空阀等组成。
而其他轿车上述功能一般由机械式拉索控制，因此非捷达轿车服务站修理人员在检修真空控制系统时往往走弯路。
要迅速判断其故障部位，需了解真空系统的控制原理及元件布置。
捷达轿车真空管路布置见图1，图中各元件的作用是：真空贮存器22：通过真空管与发动机进气管相连，贮存器内有90kPa的真空，以保证有足够的真空度并不随发动机工况的变化而大幅度变化。
单向阀15：装在真空贮存器与发动机进气管之间，当真空贮存器内真空度小于92kPa 时开启，贮存器内真空度达92kPa时关闭，即使在发动机停机后，系统仍能保持一定的真空，以保证再次起动发动机时，空调操纵系统动作迅速可靠。
真空阀10/11/12：分别控制循环/除霜或吹脚/中央出风口的开闭。
调节器8：也称新鲜空气控制器，用来调节空调送风方向。
要正确判断故障所在，必须了解各个风门的自然位置，即发动机未起动真空还未建立时，各真空阀及风门的自由状态。
风向分配示意图见图2，图中出风口2用于除霜，风向向上；出风口4用于吹脚，风向向下；出风口12是主出风口，风向向前。
进气口7是外循环进风口，经过一个花粉滤清器通驾驶室外；进风口9是室内循环进风口，开口在乘客侧仪表板下部。
真空阀5的自由状态是关闭主出风口，打开除霜/下出风口；真空阀3的自由状态是关闭下出风口，打开上出风口；真空阀8的自由状态是关闭室内循环空气进口，打开新鲜空气（室外）进口。
温度风门6由拉索控制，它决定所进风量是否经过热交换器及多少风量经过热交换器，是无级调温。
故障一：开空调后，只从除霜口向上吹风，其他方向无风，调节风向手柄无效。
由故障现象可知风向分配系统各个风门处于自由状态，即主出风口关闭，除霜/吹脚出风口打开。
案例分析一、28五十铃空调开机后，离合器打滑。
一辆2.8五十铃（NKR）系列故障现象：在开空调时，压缩机电磁离合器一直吸不上，打滑，停车后检查压缩机皮带松紧度，正常。
然后起动发动机，打开空调（此款五十铃，不起动发动机，鼓风机及空调不工作）此时怠速在900r/min左右，用数字万用表测量压缩机电磁线圈，电压12V电流3.3-3.5A之间正常。
故障分析与排除：可以断定，电磁线圈无故障，故障是电磁离合器。
因为引起离合器打滑的原因是电磁线圈吸力不够，压缩机松紧度，离合器压板与皮带轮之间间隙调整不对，压板与离合器皮带轮之间的间隙应为0.4-0.8mm之间，而用专用塞尺测量其间隙明显偏大，因此车压缩机安装于发动机上部，停机后，用工具很快将压缩机压板拆下，而此时不需要排空制冷剂，拆下压板后，发现其后部三个垫片，其中一个厚度过厚，用千分尺一量，其中一厚度在0.8mm以上，而另外两个为正规的0.1mm，0.3mm，很明显此垫片为以后装配，因间隙不对导致电磁线圈对压板产生吸力不够，压缩机打滑。
重新更换垫片，按要求装好，打开空调，故障排除。
二、桑塔纳开空调后制冷效果不佳。
故障现象：普通桑塔纳，LX型，打开空调后，在怠速下出现啪嗒声，同时空调制冷效果不佳，接上歧管压力表，开启空调，怠速在900r/min以上，压力表显示低压侧压力高，而高压侧的压力则低。
故障分析与排除：此种情况出现在空调皮带不打滑的情况下，只有压缩机损坏，此时用于手感检查，压缩机外壳高低压侧温差不大，而我们现在要确定压缩机损坏只有用泵吸性能检测法检测。
当我们用手钳夹住高压管时，高压侧压力在1360kpa左右，压力明显过低，这说明压缩机已经坏掉，需要修理或更换压缩机。
更换压缩机后空调系统一切正常，噪音消失，制冷效果正常。
三、丰田轿车空调开机后有噪音故障现象：有一2.8皇冠轿车，在起步时或路上加速时，会引起压缩机“吱吱”的噪音，空调关闭后，噪音消除。
故障分析与排除：因此断定噪音为空调系统所致，而造成空调噪音过大的可能有多种：第一种为皮带张力过大，或离合器松旷或制冷剂灌充过量或皮带轮安装不当。
汽车空调维修案例修车专家教您八招巧用汽车空调炎炎夏日的到来，使司机们都感受到了空调的重要性。
北京三元桥丰田技术总监张立维提醒广大车主，空调使用不当，不仅会损害您的车，还会让您在高温的车中蒸桑拿。
1、先放热气再开空调。
若车在烈日下停放时间较长，车辆启动后不要立刻使用空调。
先把所有车窗都打开，启动外循环，把热气排出去，等车厢内温度下降后，再关闭车窗，开启空调。
不应频繁开启和关闭空调，以防损坏空调系统。
2、车内开空调时，司机不要在车内吸烟。
若吸烟，请将空调的通风控制调到“外循环”位置。
3、在空气进气口附近不能堆放物品，以防进气口被堵，致使空调系统空气流通受阻。
4、经常清洁出风口和驾驶室内的灰尘与污垢。
这不仅有助汽车的美观，而且对驾驶员和乘客的身体健康是有益的。
5、停车后使用空调时间不能过长。
有的车主为凉快，关紧车门窗，打开空调在车里休息，这样极易导致车内一氧化碳浓度升高而中毒。
6、在到达目的地(停车)之前几分钟关掉冷气，稍后开启自然风，在停车前使空调管道内的温度回升，消除与外界的温差，从而保持空调系统的相对干燥。
避免因潮湿造成大量霉菌的繁殖。
7、低速行驶时尽量不使用空调。
行车中遇到交通堵塞时，不要为提高空调效能而使发动机以较高转速运转，因为这样做对发动机和空调压缩机的使用寿命都有不利影响。
8、不要先熄火再关空调。
有的车主常常在熄火之后才想起关闭空调，这对发动机是有害的，因为这样在车辆下次启动时，发动机会带着空调的负荷启动，这样的高负荷会损伤发动机。
因此每次停车后应先关闭空调再熄火，而且也应该在车辆启动两三分钟、发动机得到润滑后，再打开空调。
案例1：压缩机离合器打滑车型：五十铃2．8L。
故障症状：空调开机后，离合器打滑。
诊断步骤：1．故障现象在开空调时，压缩机电磁离合器一直吸不上，打滑。
停车后检查压缩机传动带松紧度为正常。
然后起动发动机，打开空调，此时怠速在900r／min左右，用数字万用表测量压缩机电磁线圈，电压为12V，电流在3．3-3．5A之间为正常。

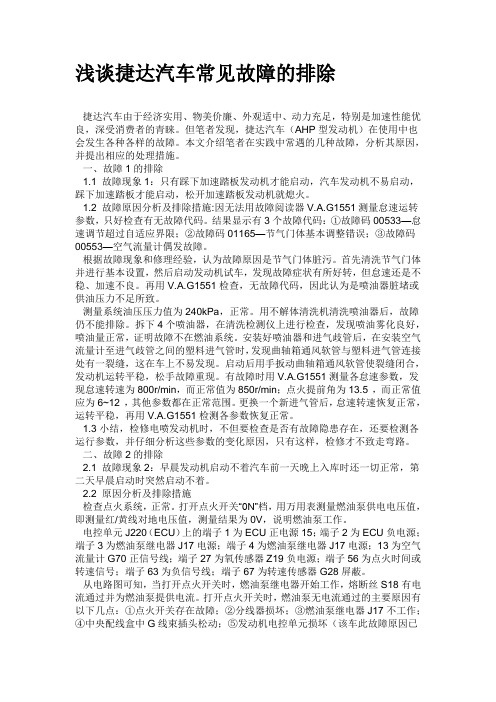

浅谈捷达汽车常见故障的排除捷达汽车由于经济实用、物美价廉、外观适中、动力充足，特别是加速性能优良，深受消费者的青睐。
但笔者发现，捷达汽车（AHP型发动机）在使用中也会发生各种各样的故障。
本文介绍笔者在实践中常遇的几种故障，分析其原因，并提出相应的处理措施。
一、故障1的排除1.1 故障现象1：只有踩下加速踏板发动机才能启动，汽车发动机不易启动，踩下加速踏板才能启动，松开加速踏板发动机就熄火。
1.2 故障原因分析及排除措施:因无法用故障阅读器V.A.G1551测量怠速运转参数，只好检查有无故障代码。
结果显示有3个故障代码：①故障码00533—怠速调节超过自适应界限；②故障码01165—节气门体基本调整错误；③故障码00553—空气流量计偶发故障。
根据故障现象和修理经验，认为故障原因是节气门体脏污。
首先清洗节气门体并进行基本设置，然后启动发动机试车，发现故障症状有所好转，但怠速还是不稳、加速不良。
再用V.A.G1551检查，无故障代码，因此认为是喷油器脏堵或供油压力不足所致。
测量系统油压压力值为240kPa，正常。
用不解体清洗机清洗喷油器后，故障仍不能排除。
拆下4个喷油器，在清洗检测仪上进行检查，发现喷油雾化良好，喷油量正常，证明故障不在燃油系统。
安装好喷油器和进气歧管后，在安装空气流量计至进气歧管之间的塑料进气管时，发现曲轴箱通风软管与塑料进气管连接处有一裂缝，这在车上不易发现。
启动后用手扳动曲轴箱通风软管使裂缝闭合，发动机运转平稳，松手故障重现。
有故障时用V.A.G1551测量各怠速参数，发现怠速转速为800r/min，而正常值为850r/min；点火提前角为13.5°，而正常值应为6~12°，其他参数都在正常范围。
更换一个新进气管后，怠速转速恢复正常，运转平稳，再用V.A.G1551检测各参数恢复正常。
1.3小结，检修电喷发动机时，不但要检查是否有故障隐患存在，还要检测各运行参数，并仔细分析这些参数的变化原因，只有这样，检修才不致走弯路。
1汽车空调常见故障现象与原因分析非独立式汽车空调系统工作不正常或不能工作时，其故障可能的原因包括空调的机械系统、制冷系统、来暖系统和电气系统几方面。
当汽车空调系统出现故障时，应根据故障现象分析可能的故障原因，并采取适当的检测方法，这样才能准确而又迅速地找到故障的确切部位，及时地排除空调系统的故障，非独立式汽车空调系统常见的故障现象及其可能的故障原因分析如下。
1.1空调系统不制冷故障现象：开启空调冷气开欠后，出风口虽有风吹出，但无凉的感觉。
这种故障现象的可能原因包括空调的电气系统、制冷系统和机械系统。
1.1.1电气系统故障。
电气系统有故障而使压缩机不工作，导致制冷系统的故障原因有：①空调控制电路中的熔断器熔丝烧断，使空调继电器不能通电工作。
②空调开关接触不良而使制冷控制系统电路不能通电工作。
③空调控制电路的线路有断路或接触不良。
④压力开关触点接触不良而使压缩机电磁离合器不能通电工作。
⑤蒸发器温度传感器不良，导致压缩机不工作。
⑥温度控制器(温控开关)有故障，导致压缩不能正常工作。
⑦压缩机电磁离合器线圈有断路或短路故障而使压缩机不能工作。
1.1.2机械故障。
机械装置有故障而导致压缩机不工作。
可能的故障原因有①压缩机传动带松弛或断裂而使压缩机不能运转。
②压缩机本身有故障而导致无制冷剂循环或制冷剂循环流量严重不足;③压缩机电磁离合器有故障，导致压缩机不能工作。
1.2冷气时有时无故障现象：开启空调冷气开关后，从出风口吹的风时冷时热1.2.1机械故障。
机械方面的故障而导致压缩机工作断断续续。
可能的故障原因有①压缩机传动带松弛，时而有打滑的情况，使压缩机时而工作、时而不工作。
②压缩机电磁离合器打滑，使压缩机时而运转、时而不转。
1.2.2制冷系统故障。
制冷系统有故障而使制冷剂循环不连续。
①膨胀阀有故障而使制冷剂循环不畅，断断续续。
②制冷剂中含有过多的水分而结冰，导致间歇性不制冷。
1.3冷气风量不足故障现象：开启空调冷气开关后，在风口处感觉很凉爽。

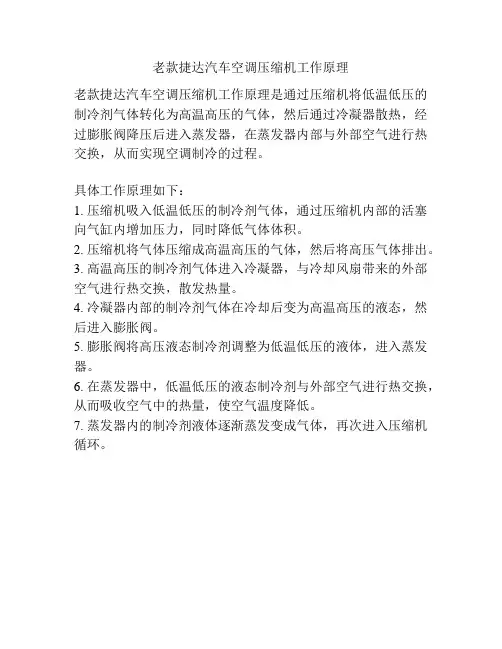

老款捷达汽车空调压缩机工作原理
老款捷达汽车空调压缩机工作原理是通过压缩机将低温低压的制冷剂气体转化为高温高压的气体，然后通过冷凝器散热，经过膨胀阀降压后进入蒸发器，在蒸发器内部与外部空气进行热交换，从而实现空调制冷的过程。
具体工作原理如下：
1. 压缩机吸入低温低压的制冷剂气体，通过压缩机内部的活塞向气缸内增加压力，同时降低气体体积。
2. 压缩机将气体压缩成高温高压的气体，然后将高压气体排出。
3. 高温高压的制冷剂气体进入冷凝器，与冷却风扇带来的外部空气进行热交换，散发热量。
4. 冷凝器内部的制冷剂气体在冷却后变为高温高压的液态，然后进入膨胀阀。
5. 膨胀阀将高压液态制冷剂调整为低温低压的液体，进入蒸发器。
6. 在蒸发器中，低温低压的液态制冷剂与外部空气进行热交换，从而吸收空气中的热量，使空气温度降低。
7. 蒸发器内的制冷剂液体逐渐蒸发变成气体，再次进入压缩机循环。
汽车空调系统常见故障分析及解决方案摘要本文首先对汽车空调系统的组成及工作原理加以介绍，提出了几个常见的故障分析方法，然后针对汽车空调系统常见故障现象原因做出了简单的分析，并给出相应故障的解决方案。
关键词汽车空调；工作原理；故障分析；解决方案1 汽车空调系统概述汽车空调是指对汽车座厢内的空气质量进行调节的装置。
不管车外天气状况如何变化，它都能把车内的湿度、温度、流速、洁度保持在驾驶人员感觉舒适的范围内。
汽车空调系统按其功能可分为：制冷系统、加热系统、通风与空气净化系统和控制系统等几个主要组成部分。
1.1 制冷系统的工作原理制冷循环是由压缩、冷凝、膨胀和蒸发四个过程组成。
压缩机吸入蒸发器出口处的低温低压的制冷剂气体，把它压缩成高温高压的气体，然后送入冷凝器。
高温高压的过热制冷剂气体进入冷凝器（散热器）与大气进行热交换,其作用是排热、冷凝。
高压高温制冷剂液体经膨胀阀节流降温降压，以雾状排出膨胀装置。
经膨胀阀降温降压后的雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体在蒸发器内蒸发、沸腾成气体。
上述过程周而复始地进行，便可使汽车内温度达到并维持在给定的状态。
1.2 供暖系统的工作原理汽车空调暖风系统的主要功能是：能与蒸发器一起将空气调节到乘员感觉舒适的温度；在冬季向车内提供暖气，提高车内环境温度；当车上玻璃结霜和结雾时，可以输送热风来除霜和除雾。
按热量的来源可以分为余热式和独立式，余热式暖风系统按照取暖介质的不同可以分为水暖式和气暖式。
一般地，乘用车采用发动进工作时冷却液供暖，称为水暖式暖气装置。
水暖式暖气装置主要由加热器、暖风机、热水阀及通风道等组成。
2 常见故障分析方法汽车空调故障的最直观的诊断方法:空调不凉。
汽车空调制冷系统是一个完全密封的循环系统，但因其在各种条件下运行的汽车上工作，加上工作环境恶劣，汽车空调还是容易出现问题，其中任何一个零部件损坏都会使空调能力下降或不能制冷、制热导致使汽车空调系统不能正常运行。
![捷达车常见故障解答[重点]](https://uimg.taocdn.com/f483e7fd988fcc22bcd126fff705cc1755275fe9.webp)

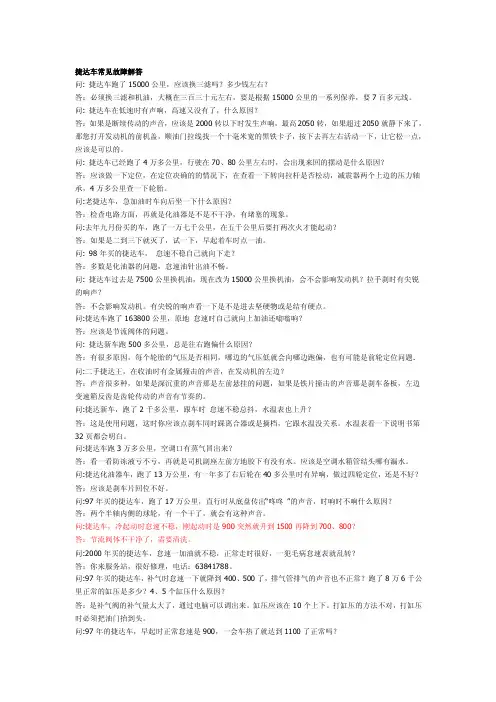

捷达车常见故障解答问: 捷达车跑了15000公里，应该换三滤吗？多少钱左右？答：必须换三滤和机油，大概在三百三十元左右，要是根据15000公里的一系列保养，要7百多元线。
问: 捷达车在低速时有声响，高速又没有了，什么原因？答：如果是断续传动的声音，应该是2000转以下时发生声响，最高2050转，如果超过2050就静下来了，那您打开发动机的前机盖，顺油门拉线找一个十毫米宽的黑铁卡子，按下去再左右活动一下，让它松一点，应该是可以的。
问: 捷达车已经跑了4万多公里，行驶在70、80公里左右时，会出现来回的摆动是什么原因？答：应该做一下定位，在定位决确的的情况下，在查看一下转向拉杆是否松动，减震器两个上边的压力轴承，4万多公里查一下轮胎。
问:老捷达车，急加油时车向后坐一下什么原因？答：检查电路方面，再就是化油器是不是不干净，有堵塞的现象。
问:去年九月份买的车，跑了一万七千公里，在五千公里后要打两次火才能起动？答：如果是二到三下就灭了，试一下，早起着车时点一油。
问: 98年买的捷达车，怠速不稳自己就向下走？答：多数是化油器的问题，怠速油针出油不畅。
问: 捷达车过去是7500公里换机油，现在改为15000公里换机油，会不会影响发动机？拉手刹时有尖锐的响声？答：不会影响发动机。
有尖锐的响声看一下是不是进去坚硬物或是结有硬点。
问:捷达车跑了163800公里，原地怠速时自己就向上加油还嗡嗡响？答：应该是节流阀体的问题。
问: 捷达新车跑500多公里，总是往右跑偏什么原因？答：有很多原因，每个轮胎的气压是否相同，哪边的气压低就会向哪边跑偏，也有可能是前轮定位问题. 问:二手捷达王，在收油时有金属撞击的声音，在发动机的左边？答：声音很多种，如果是深沉重的声音那是左前悬挂的问题，如果是铁片撞击的声音那是刹车备板，左边变速箱反齿是齿轮传动的声音有节奏的。
问:捷达新车，跑了2千多公里，跟车时怠速不稳总抖，水温表也上升？答：这是使用问题，这时你应该点刹车同时踩离合器或是摘档，它跟水温没关系。
一汽—大众车系空调系统故障案例分析（3）作者：王光宏来源：《汽车与驾驶维修（维修版）》2017年第08期案例11故障现象：一辆2011年款迈腾轿车，装备BYJ缸内直喷发动机。
用户反映该车开空调有异味，于是4S店对空调循环系统做了清洗套餐。
当时制冷效果很好，车辆清洗过程中突然出现不制冷故障。
检查分析：用诊断仪检查空调系统无故障码存储，读取水温、制冷剂压力和环境温度等数据均正常，检查发动机系统没有进行负荷管理。
根据故障现象和数据流分析，空调工作条件已经满足，首先检查压缩机有12 V工作电压，开启空调后压力表上高低压无变化，说明压缩机没启动。
对空调系统进行执行元件自诊断，发现压力调节阀有动作声音，怀疑压缩机内部机械故障，于是拆检压缩机，发现皮带轮和压缩机中间轴之间断裂（图1），导致皮带轮转动时压缩机内部活塞不转，因此压缩机无法工作，必须更换空调压缩机总成。
为什么会出现断裂呢？带着疑问分析原因。
对空调系统进行清洗时，清洗剂使用说明要求将空调开关调至最高挡运行（图2）。
在进行自动空调系统常规清洗时，维修人员习惯将温度调到最低，风量自动会调到最大，然后站在前挡风玻璃位置处对空调进风口喷除味剂，此时电子风扇持续最高速运转。
该车当时叶子板护垫将车辆前中网和保险杠上格栅堵住（图3）。
此时空调系统压力高于正常怠速及行驶时约500 kPa左右，导致压缩机负荷异常增加（图4）。
而空调皮带轮设计结构具有超负荷切断保护功能，当空调压缩机负荷过载时，空调压缩机皮带轮自动切断。
更换空调压缩机后，检查空调压力依然偏高，经检查冷凝器外部严重堵塞，至此，故障根本原因已经找到：冷凝器散热不良，同时叶子板防护垫盖住了中网，导致空调系统压力异常增加，压缩机皮带轮断裂故障发生。
故障排除：更换空调压缩机并清洗冷凝器，故障彻底排除。
回顾总结：维修人员在维修过程中忽略了冷凝器外表检查，同时车辆防护操作失误，导致为客户买单的经验教训。
案例12故障现象：一辆2013年款蓝驱高尔夫A6，装备CFBA 1.4T缸内直喷发动机。
一、捷达王行驶途中突然熄火地故障原因及解决故障原因：行驶中突然慢慢熄火，再启动后发动机工作不稳，接着很快又熄火.诊断与排除：发动机慢慢熄火与燃油系统有关，但经检查燃油系统工作正常.拔下中央高压线做跳火试验，发现火花很强，说明点火系统正常.再检查点火正时，发现分电器固定螺栓松动，上下活动分电器，分电器可上下窜动.将分电器固定好后，发动机能顺利启动.但发动机工作不稳定，加速时排气管放炮.从新出现地故障现象分析，该车可能是点火错乱.检查分电器盖、分火头，均无故障.检查正时皮带，松紧合适，不可能发生跳齿现象.这时想起分电器固定螺栓曾松动过，会不会发生分电器齿轮折断现象呢？由于分电器固定螺栓松动，造成分电器向上窜动，齿轮不规则折断，同时螺栓松动使分电器左右转动，造成发动机熄火.重新启动发动机时，由于分电器齿轮断齿，使点火正时错乱，发动机工作不稳，加速不良.这时，再怎么调分电器，也调不出正确地点火正时.折下分电器，结果发现分电器齿轮有不规则断齿现象.更换分电器后，故障排除.二、捷达怠速抖动急加速回火故障原因及解决法怠速抖动，急加速回火故障诊断与排除：首先检查空气滤清器，没有发现堵塞现象.更换燃油滤清器并清洗只喷油器后试车，故障仍然存在.检查燃油压力，怠速与加速时均正常，常规检查均正常.根据维修经验出现这种故障多为混合气浓度过稀所致.检查进气系统，无漏气现象.拆下空气流量计插头，试车，发现故障现象大有好转.检查空气流量计各端子间电阻，均正常.观察其电阻，工作情况良好，但发现电阻上积尘.用化油器清洗剂清除积尘，装复后试车，故障排除.故障总结：空气流量计在电控燃油喷射发动机中起十分重要地作用.捷达王轿车采用地是热膜式空气流量计，即以恒定地电压加在电阻两端，使电阻发热，其温度由电路控制保持恒定.当根据热线中流过电流地大小来判断进气量地多少，从而决定喷油量地多少，以适应不同工况地需要.如果电阻上积尘，便会使其温度变化减慢，所需电流变小，据此确定地喷油量便会减小，而实际地进气量却较大，这样就会使空燃比过低，出现上述故障.三、捷达容易发生地五种故障及简单地解决方法捷达，打开空调，空调箱内“嗡、嗡”震动，加油震动加大，拆下蒸发箱，发现制冷剂通过膨胀阀后分成四根管进入蒸发箱，而这四根管距离太近，当制冷剂流过时管子震动相碰发出响声，将四根管子分开响声消失.捷达，打开鼓风机车内发出地味呛鼻子，经检查是空调蒸发器上地胶抹得太多.捷达，开暖气时，出风口吹出地风有刺鼻地气味，驾驶室内出现水蒸气，经检查发现暖气水箱渗漏防冻液，更换暖气水箱故障排除.捷达，启动发动机后感觉仪表台振颤并有“嗒、嗒”轻微响声，打开发动机罩，用手摸通往空调箱真空管地单向阀震动，是因为单向阀内有脏物使阀门关闭不严，于是发生震动，更换单向阀震动消除.捷达，打开鼓风机正面出风口不出风，经检查是两个控制风板地真空膜片室漏气.四、捷达易发地三种易发故障地原因和解决方法故障现象：气门室盖垫工作在高温多油恶劣地环境下，极易出现橡胶老化现象，老化后会导致机油向外渗漏，造成发动机外部渗有许多油污，严重时会使机油向外泄漏，使发动机机油亏损.解决办法：最好把渗油地密封垫换掉.在更换胶垫时，需要向胶垫涂专用密封胶使密封性能更长久.维修价格：维修该项目捷达化油器车型工时费为元，材料费为元；车型工时费为元，材料费为元；车型工时费为元，材料费为元.故障现象：捷达车下摆臂球头一般行驶至万公里左右时，球头与球窝之间会出现松旷现象.如果行驶在颠簸路面上，方向盘有“咯噔、咯噔”地异响声，就有可能是您爱车地下摆球头已经损坏了，如果不及时更换将会导致球头与球窝脱开，使车辆失去操控性.解决办法：下摆臂球头损坏需要及时更换，否则，在高速行驶中球头与球窝脱节，直接危及您地生命.维修价格：维修该项目工时费为元，材料费为元.故障现象：装有电喷发动机地捷达轿车发动机所吸入地空气量是靠空气流量计来测量地.在发动机工作时吸入地空气中含有许多微尘颗粒，颗粒在流动过程中把流量计内地热膜粘堵，严重时把热膜撞断，使流量计损坏.损坏后，车辆出现加速无力，冒黑烟，无法跑到最高车速等现象.解决办法：只有经常保持空气滤清器地清洁，使进入发动机地空气含尘量少，才能使空气流量计地寿命延长.维修价格：更换空气流量计工时费为元／只，材料费为元／只.注：以上价格除特别注明外均为原厂纯正配件，价格仅供参考.五、捷达轿车五种故障地原因判断及排除方法捷达，仪表灯照明灯不亮，检查发现是由车门线束故障引起.捷达轿车行李箱灯受小灯开关控制，先打开小灯开关，再打开行李箱盖，行李箱灯才能亮.捷达，关闭点火开关后，雨刷器、鼓风机仍然工作，检查发现泄荷继电器不受点火开关地控制；根据电路图分析，只有当照明开关内部短路，则不管点火开关是否打开，泄荷继电器线圈总是有电源供给，根据此判断，更换照明开关故障排除.捷达，发动不着车，查询防盗器系统故障码是点火开关读识线圈故障，经检查发现防盗器线束被离合器踏板臂磨破，导致读识线圈导线断路，更换防盗器线束并用线卡固定，清除故障码，发动机启动正常.捷达，左前门锁按钮上地防盗指示灯常亮，正常情况是预警时才闪烁，查询防盗电脑无故障码，更换左前门中控锁执行器故障排除.六、捷达轿车五种故障原因分析及解决办法捷达，自变箱进入应急运行状态，即挂上挡位，只能以三挡行驶，查询故障是电磁阀9l 断路或对地短路，经检查是自变箱油底壳内印刷线束故障所致.捷达，抛锚在路边，故障是踩下制动踏板，由于换挡杆电磁阀不释放，无法从“”或“”挡挂入“”挡.应急方法是先不发动车，将换挡杆挂入“”挡，但不要松开变速杆上地按钮，然后发动车，再松开按钮汽车就可以行驶了，此时立即将车开到服务站进行修理.捷达，车速在公里／小时以上踩制动踏板，感觉踏板严重反弹，查询无故障码；检查四个轮速传感器及靶轮比较清洁，但看到一个车轮地靶轮有一个坑，拆下靶轮用榔头砸平，安装好试车，踏板严重反弹现象消失.捷达，行驶里程万公里，当发动机转速转／分，此时车速度达不到100km／，如果自变箱升挡正常车速应达到100km／，不跳挡地同时挡位液晶屏不显示.查询故障码是多功能开关故障，检查多功能开关插头内进水，影响到自变箱控制单元收不到多功能开关信号时，所以自变箱以应急状态行驶.吹干插头并插牢，故障排除.捷达，路试感觉四挡升入时机不正常，原因是发动机电控系统中地空气流量计信号不准，还有三元催化器堵塞，影响到发动机动力不足，控制单元会延迟升挡.七、捷达车常见地故障原因调查及分析解决方案本文章将捷达地故障现象、损坏原因分析及维修价格提供给大家，以供大家修车时参考.更换减震器缓冲块症状：据统计捷达轿车地减震系统故障率是比较高地.在汽车行驶过程中，由于路况原因捷达轿车压力轴承经常出现开裂损坏现象，严重时会使车轮定位失准，操控性能降低.后减缓冲块损坏后如行驶在颠簸路面，车身会瞬时离地间隙过小可能造成脱底现象.解决：应行驶到万公里时到维修厂检修.维修价格：更换前减压力轴承工时费为元／个，材料费为元／个.更换后减缓冲块工时费为元／个，材料费()元／个.清洗节气门体症状：捷达轿车地节气门为半电子式.在行使公里左右时，由于空气质量原因，截流阀处会积有许多污垢，当污垢积到一定厚度时，发动机会出现启动时游车，行驶中熄火等现象，此时节气门就需要清洗了.解决：清洗后一般通过电脑设定可以达到标准.维修价格：清洗节气门工时费为元，材料费为元.更换火花塞症状：火花塞地工作环境及其恶劣，如果长期不更换火花塞，当您在驾车行驶时就会感觉到发动机动力不足、加油缓慢等现象.解决：您应当到修理厂检查更换火花塞.维修价格：一般厂家要求每万公里检查更换一次火花塞.更换火花塞车型工时费为元／个，材料费车型为元／个.车型工时费元／个，车型材料费元／个.化油器车型工时费．元／个，材料费元／个.四轮定位症状：车轮定位与悬挂系统组件地角度有关，如果定位值失准、车辆地操控性能就会降低，当车辆转弯时就会觉得方向沉重，并且灵敏性降低.解决：当您在发现爱车行驶跑偏和轮胎偏磨现象时，必须及时到有资格认证地修理厂进行调试修理.维修价格：四轮定位工时费为电喷车型地元，化油器车型地元.免拆清洗喷油嘴症状：由于汽油中都会含有杂质，因此这些杂质都可能会附着在喷油器地针阀上.行驶时会感觉发动机无力、发抖、工作明显地不稳定，尾气超标，严重时发动机将无法起动.解决：此时就需要清洗喷油嘴，同时还可以把燃烧室和活塞顶部地积炭清洗掉.一般要求车辆每行驶公里进行一次清洗.维修价格：清洗喷油嘴工时费为．元／次，材料费为元／瓶().更换外球笼及外球笼防尘套症状：由于捷达轿车是前轮驱动且为独立悬架式，前轮既是驱动轮，又是转向轮，外球笼及其防尘套在多种应力作用下，使用中会发生损坏，损坏后我们用肉眼就能看到地.因为外球笼上涂满了很粘地球笼油.防尘罩损坏后，外球笼很快就会沾满沙砾和灰尘.这样会加速外球笼地损坏.解决：当外球笼发生故障，车主必须及时到修理厂检查并更换.维修价格：更换外球笼工时费为元／个，材料费为元／个.更换外球笼修包工时费为元／个，材料费为元／个.更换正时皮带及涨紧器症状：捷达地正时传动机构是正时皮带传动，使用寿命比较短，譬如捷达，因为在至万公里未更换正时皮带，皮带老化，就会出现皮带齿脱落，造成发动机活塞顶坏气门.解决：为了避免给您造成巨大地损失，请按时检查并更换正时皮带.维修价格：维修该项目工时费车型为元，材料费车型为元／套.车型工时费为元／套，材料费为元／套.化油器车型工时费为元／套，材料费为元／套.更换气门室盖垫症状：在高温恶劣地环境下，缸盖与气门室盖之间地密封垫——气门室盖垫极易老化，会导致机油向外渗漏，造成发动机外部渗有许多油污.解决：这时您最好到修理厂去把渗油地密封垫换掉.在更换胶垫时，须要向胶垫涂专用密封胶使密封性能更长久.维修价格：维修该项目捷达化油器车型工时费为元／只，材料费为元／只.车型工时费为元／只，材料费为元／只.车型工时费元／只，材料费为元／只.更换下摆臂球头症状：捷达车下摆臂球头一般使用寿命为至万公里左右，它将直接影响爱车地舒适性和安全性.如果您地爱车慢速行驶在颠簸路面上时，方向盘上传有“咯噔，咯噔”地异响声，那么就有可能是您爱车地下摆臂球头松动.解决：下摆臂球头损坏需要及时更换，否则，在高速行驶中球头与球窝脱节，直接危及您地生命.维修价格：维修该项目工时费为元／个，材料费为元／个.更换空气流量计症状：装有电喷发动机地捷达轿车，其发动机所吸入地空气量是靠空气流量计来测量地.捷达车空气流量计特别容易损坏.损坏后，车辆出现加速无力、冒黑烟、无法跑到最高车速等现象.解决：只有经常保持进入发动机地空气含尘量少，才能使空气流量计地寿命延长.维修价格：更换空气流量计工时费为元／只，材料费为元／只.注：以上价格除特别注明外均为原厂纯正配件，价格仅供参考.八、捷达严重烧机油地故障原因及解决方法捷达车，已行驶万公里最近出现较为严重地烧机油现象.根据故障现象，初步判断为拉缸，在拆检空气滤清器滤芯和机油滤清器滤芯时，发现均为假冒伪劣产品，与原厂地滤芯进行比较后发现，两者存在着较大差异.假冒空气滤清器滤芯地外观尺寸比正品地要小一些，其宽度基本相同，但是长度却要短10mm左右，装在滤清器盒里有一定地活动量，边缘有间隙，造成一部分空气不经滤芯过滤，直接进入气缸.假冒空滤芯滤纸地质量存在着差异.假冒产品地滤纸透气性和过滤杂质地能力都达不到要求，滤纸地面积也较正品要小一些，正品有个褶，而假冒品只有个褶.假冒空滤芯边缘地橡胶密封条明显发硬，容易断裂，将其倒立举起时(手风琴状朝上)，其变形不大，而正品滤芯倒立后，即成一个倒“”字形，橡胶密封条地柔韧性和弹性非常好，不易断裂，能够有效地防止灰尘进入气缸.假冒机油滤清器其外观与原厂正品滤清器相比较无大差别，但内部差别却很大.割开外壳后发现，其滤芯明显小于正品滤芯，如果将其全部伸展后，差不多只有正品地一半大小，正品滤芯底部地安全阀只有在达到一定压力时阀门才能打开，以防止因机油太脏，滤芯堵住时，造成烧瓦.而假冒地滤芯地安全阀明显较松，不需太大地压力就能开启，致使部分机油不经滤芯过滤就进入各个油道当中，将杂质带到了各个工作面，严重时可以造成烧瓦、抱轴等事故.经过以上检查分析，我们认为造成此车烧机油地主要原因是长期使用假冒地空滤器滤芯和机油滤清器滤芯，使吸入气缸地空气中含有灰尘和杂质，加剧了气缸壁、活塞及活塞环地磨损，造成了此发动机拉缸.这是一起典型地因维修保养不当和使用假冒产品而引发地发动机早期磨损故障，因此在这里向广大捷达车用户朋友提出几点建议：、爱护您地车辆，首先从使用原装备件开始，维修保养或购买零部件一定要到一汽—大众指定地服务站.、学会识别正品与假冒备件，从价格上看差别就很大，空气滤清器滤芯正品为多元，机油滤芯也有多元，而假冒地均为元，有些朋友存在着假件价格便宜，勤换几次不就一样了地错误认识，实际上是贪小便宜吃大亏.、定期维护保养非常重要.九、捷达急加速顿车地故障原因及解决方法一辆捷达型轿车，装备缸气门电喷发动机.怠速不稳，加速时有冒黑烟现象，行驶过程中急加速顿车.当火花塞电极间隙过大时，这种故障现象较为明显.拆检火花塞发现果然电极间隙过大，并且有积炭，可以判定混合气过浓.将火花塞更换后试火，点火能量很高，此时发动机怠速状况有所改善，但加速时地故障现象仍然明显.连接．．故障诊断仪进行检测，显示节流阀体存在故障.将故障码清除后，重新起动发动机，但该故障码再次出现.根据以往地经验，应该是节流阀体脏污.经检查节气门附近果然有很多污物，用清洗剂进行清洗后，对发动机电控单元进行基本设置.再次起动发动机，加速状况明显改善，怠速还是不稳.进行路试时，急加速顿车现象依然明显.用．．进行检测，显示发动机电控单元无故障存储.接下来对燃油系统进行检测，怠速时燃油系统压力为．，拔下油压调节器真空管，加速时油压上升状况均正常.拆下喷油嘴发现其前端积炭较多，不过在试验台上进行超声波清洗、检查喷油嘴密封性、喷油量及雾化状况也未见异常.因此基本可以排除燃油系统出故障地可能性.在排除了点火及燃油系统后，判断故障存在于空气流量计上，因为不一定有故障码才表明有故障存在.试换空气流量计后故障排除.看来故障原因在于：当空气流量计损坏后，电控单元不能接收准确地进气量信号，也就不能给喷油嘴发出准确地喷油信号.该车是由于混合气过浓，导致上述故障地发生.十、捷达怠速过高行驶中抖动故障原因及解决一辆已行驶万公里地捷达轿车，近来出现发动车时怠速过高、行驶中抖动历害地情况.故障检查：车主将车开进维修站.检修时，用汽车检测仪器进行诊断，显示此车有氧传感器故障码存在，其他各传感器、执行器工作完好.更换了氧传感器后，用诊断仪器清码，发现故障码依旧存在.故障分析：针对汽车有氧传感器故障存在，而故障码清除不掉这一现象分析，怀疑故障不是在氧传感器上，而是在其他元器件上，是其他元器件引起地氧传感器故障现象.因为氧传感器在汽车工作过程中，如果发动机工作不良，其排放尾气检测中、、地含量将有所变化，从而引起氧离子浓度地变化.氧传感器在工作时，是其他各元件故障地代言元件，即当氧传感器出现故障时，故障并不一定在氧传感器本身，有可能是其他元件工作不良，使排放物地含量发生变化，从而引起此故障码地存在.如果是氧传感器故障，更换新地氧传感器后，故障应能排除.因此问题有可能不是在氧传感器本身.故障排除：在以后地检测诊断中，对其他各传感器、执行器进行了进一步地检查分析.用仪器进行数据流分析，发现发动机在工作过程中，数据流显示在怠速时节气门控制器地节气门开度为，且氧传感器地信号电压偏高，空燃比偏浓.按照常理分析，发动机怠速时，正常地节气门开度应在.这并不说明氧传感器本身一定出现了问题，因此把问题集中在节气门控制器上.经仔细检查发现节气门控制器脏污，清洗节气门控制器，故障排除.发动机工作一段时间后检查发动机，无故障码存在.个人收集整理勿做商业用途。
一汽—大众车系空调系统故障案例分析（2）作者：王光宏来源：《汽车与驾驶维修（维修版）》2017年第07期案例7故障现象：一辆2011年款一汽-大众新宝来轿车，装备BWH发动机，用户反映空调系统不制冷。
检查分析：维修人员首先验证故障现象。
起动发动机，开启空调，压缩机不工作，检查空调电路控制系统正常，检查空调系统压力，高低压显示为0 kPa，据此判断空调管路无制冷剂导致系统不工作。
接下来连接空调压力表对空调系统进行加压及保压检测。
为防止低压表损坏，对高压管路进行加压，将管路压力提升至300 kPa，然后保压30 min，高压表指针没有下降，未出现明显渗漏。
在怀疑存在渗漏的部位吐沫肥皂水泡沫，也没有检查到漏点。
由于压缩机是运转部件，如果压缩机在运转时渗漏不严重，静态加压力状态下也难以发现渗漏点，于是决定采用荧光检漏法。
维修人员将100 g制冷剂加入空调系统，并按一定比例加入荧光剂，开空调运行约2 h后，戴上专用眼镜，用检漏灯逐一照射检查空调系统部件，发现压缩机泵头处有轻微黄绿光（图21）。
随后，维修人员使用空调检漏工具VAS6338-1进一步对空调系统检测（图22）。
连接检测接头，分别对冷凝器、蒸发器和压缩机进行单独加压检测，发现只有压缩机存在泄压情况。
于是又将压缩机浸没到水盆中，发现泵头处有微量气泡溢出，至此查明泄漏点故障排除：更换压缩机，故障排除。
回顾总结：通过此案例分析，总结如下维修经验。
（1）为防止空调压力表的低压表损坏，对高压系统加压，同时考虑空调系统老化问题，禁止加压过高。
（2）压缩机是运转部件，如果压缩机在运转时渗漏不严重，静态打压很难发现，可采用加入荧光剂的方法检测，加入荧光剂后，建议让用户使用几天空调后再进行检查。
（3）使用专用空调检漏接头VAS6338-1对空调系统检测时，可以减少对蒸发器等零件的拆卸，为维修工作带来便捷（图22）。
案例8故障现象：一辆2011年款一汽-大众新捷达轿车，装备BWH发动机，用户反映空调系统不制冷。
大众迈腾空调系统不制冷故障的检修摘要汽车空调系统是实现对车厢内空气进行制冷、加热、换气和空气净化的装置。
它可以为乘车人员提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。
空调装置已成为衡量汽车功能是否齐全的标志之一。
本文主要介绍了汽车空调制冷系统的结构组成以及工作原理。
分析了汽车空调不制冷故障的原因，同时结合了大众迈腾不制冷案例，给出各种故障的排除措施。
关键词汽车空调结构原理不制冷故障自本世纪20年代汽车空调诞生以来，伴随汽车空调系统的普及与发展，汽车空调的发展大体上经历了五个阶段：单一取暖阶段、单一冷气阶段、冷暖一体化阶段、自动控制阶段、计算机控制阶段。
空调的控制方法也经历了由简单到复杂，再由复杂到简单的过程。
作为汽车空调系统的电路控制方面也再不段的更新改进，同时，我国汽车空调的安装随着汽车业的发展以达到100%的普及性，空调已成为现代汽车的一向基本配备。
给汽车空调的使用与维修问题带来新的挑战。
论文最后以汽车空调故障检修的方法，对汽车空调系统的再深入探讨，以达到对汽车空调系统的了解，并运用在实际工作中。
1 轿车空调制冷系统的结构与工作原理1.1 结构汽车空调制冷系统主要由压缩机、冷凝器、吸气储液器、节流膨胀管、蒸发器、鼓风机及管路与控制部件等组成。
压缩机是制冷系统的制冷剂循环动力源。
压缩机工作时可把制冷剂气体压缩成高温高压液态，并可持续不断推进制冷剂循环，完成吸热、放热的过程。
汽车空调压缩机通常由发动机皮带带动，通过空调皮带轮后面的电磁离合器的吸合与打开来控制。
冷凝器是一种散热器，类似于发动机水箱，主要由翅片与排管组成。
冷凝器安装在冷却水箱前面，与冷却水箱共用一个冷却风扇，通过流动的空气带走冷凝器中制冷剂的热量。
制冷剂冷凝后贮存在储液罐内，进行干燥吸湿处理，以去除制冷剂中的水分，滤掉杂质，通常这个罐也称作干燥罐。
膨胀阀用于控制高压液态制冷剂向气态的转变。
蒸发器正好与冷凝器作用相反，此时蒸发器吸收外部空气的热量。
【摘要】：一辆行驶里程约11万km的2008年两阀大众捷达轿车。
车主反映：打开空调开关空调有时不工作，当出现空调不工作时，有时反复开关几次鼓风机开关，空调就会重新工作起来。
根据上述故障现象，直观判断为鼓风机开关内部接触不良，更换了空调操作面板(包括鼓风机开关在内的一个总成)，使用几天后，故障并没有彻底排除，故障现象再次出现，接车后反复开关几次鼓风机开关后，空调开关电源指示灯亮起，同时，空调开始工作，怀疑是新换的空调开关有问题，再次更换一个新的空调操作机构，问题暂时没有出现，但又过了几天，故障重新出现，估计问题并不在空调开关上，该故障另有原因。
在空调出现故障不工作时，在空调开关打开的状态下，从数据流的第50组中的第3区和第4区可以看到如下显示，分别显示“OFF”,“compr. Off”，显示内容说明空调开关信号没有送到发动机控制单元的空调信号输入端(T121/8)，发动机控制单元当然也未输出空调允许信号。
而空调工作正常时，当发动机控制单元的第50组数据流中收到空调打开信号后，空调允许信号也就正常输出了，显示“ON”和“compr. On”。
同时，通过上面的显示信息分析，认为可能是空调请求信号输入到发动机控制单元的线路或是相关元件出了问题，再或是发动机控制单元内部有故障。
该车的发动机控制单元为西门子系统，空调开关E35输出的空调开关打开信号通过一个温度开关F200后，送到发动机控制单元的T121/8脚，经过测量发动机控制单元的T121/8脚上的电压，开空调时电压为13. 7V，关空调后，电压变成0. 18V，在测量时空调工作状态正常，所以暂时也找不到故障原因。
图纸上只标明F200是一个温度开关，那么哪一个是这个温度开关呢，这个开关安装在什么位臵没有具体说明，也找不到相关资料。
把防雨罩拆下后，发现此处装有一个环境温度开关。
这个环境温度开关是不是电路图中所标的温度开关F200呢，查看此开关上的导线，颜色为蓝/红线和绿/棕线，正是电路图上所标的线色，所以确认此开关就是电路图上所标的温度开关F200，现在的问题是线路出现故障，还是该开关内部接触不良引起空调有时不工作呢?将此开关拆下来，用万用表测量其电阻为4. 5Ω，用手晃动开关，内部有响声，好像是触点掉了，刚好还有一辆捷达在车间里，将此车的温度开关拆下来，测量电阻为0Ω，看来确实是故障车上的F200内部存在接触不良。
重新把故障车上的F200开关轻轻振动一下，再测量电阻，电阻也变为0Ω，更进一步证明此开关内部确实接触不良，为了准确起见，想验证此开关是不是会影响空调的工作，把此开关拔下后，再开空调，则空调不工作，并且发动机数据流中也显示空调开关没有打开，跟故障现象出现时的情景一样，确认该车故障是此开关偶尔接触不良引起，更换一新环境温度开关后交车。
经过多天使用后，电话回访，该车的偶发性空调不工作故障已经排除。
此开关的零件号为1 H0 959 625。
总结：此车故障是由于环境温度开关内部接触不良，引起空调有时不工作现象，是一个软故障，故障时有时无，很难在出现故障时测量到问题所在。
通过图纸资料的引导，才接近故障，并排除故障，捷达车的改进次数比较多，此车为2008年的车，是西门子发动机，有两个控制单元插头，共121个控制单元端子。
之所以引起误判，可能是因为在开关空调开关时，有一定的电压冲击，造成串联在线路中的温度开关可以暂时接通，但时间一长，接触不良现象重现，也引起故障重现。
接车后连接丰田专用诊断仪DST-II，启动发动机，打开空调开关，发动机系统数据流显示空调开关信号及电磁离合器继电器信号一直处于OFF状态。
打开前机舱盖，发现压缩机不工作，但是空调控制面板A/C指示灯并没有闪烁。
该车空调诊断系统没有设计与诊断连接器(DLC)通讯，只能通过控制面板自诊断功能所提供的故障代码进行判断。
如图1所示，同时按下空调控制面板的AUTO开关和进气控制开关，将点火开关拧至ON，控制面板内的所有的运行显示器和温度设臵功能显示都应点亮，在1秒内亮灭4次后，进行记录故障输出，故障码为:11-车内温度传感器电路故障;13-蒸发器温度传感器电路故障;21-日光传感器(乘客侧)电路故障;24-日光传感器(驾驶员侧)电路故障;32-进气口(风挡位臵)传感器电路故障;33-模式(风挡位臵)传感器电路故障;43-模式控制伺服电机电路故障。
清除故障码，所有故障代码都不能清除。
出风口只能吹前风挡玻璃位臵和脚部位臵，面部位臵一直不能出风。
客户反映，该车已在多家维修站进行过维修，但前后历时两个多月时间始终未能确定故障原因。
其他维修人员都怀疑是A/C控制面板总成故障，但是很难找到同一型号的A/C控制面板总成供他们互换，所以不敢拿出肯定的结论。
根据出现多个故障码且不能清除，初步判断主要原因可能有3种：①传感器的共用电源或接地电路故障;②传感器或其电路故障;③A/C控制面板总成(与放大器做成一体)内部集成电路故障。
首先，对A/C控制面板总成的主要工作电源及搭铁端子进行检测，各端子检测结果都在正常范围。
室内温度在30℃时，室内温度传感器端子电压为1.8V，蒸发器温度传感器端子电压1.2V，都在正常范围内。
为什么电压正常还报故障码呢?由于很难找到与本车型号一致的A/C控制面板总成，把本车型号为-的A/C控制面板总成，安装在同一车型A/C控制面板总成型号为-的车辆上，故障码全部可以清除，各伺服电机工作正常，只是压缩机不能工作。
通过两种不同型号的A/C控制面板总成电路图可以看出，两者唯一的区别就是压缩机控制条件不同。
虽然压缩机不能工作，但其它功能可以恢复正常，故障代码可以清除，至少不能确定故障车辆的A/C控制面板总成就已经损坏。
将故障车辆仪表台拆下，对空调系统线束进行检查。
根据电路图2，检测到传感器及伺服电机共用接地端子SG(C17)端子时，发现在关闭点火开关的情况下，SG端子与车身接地导通，电阻只为0.8Ω;打开点火开关，SG(C17)端子与车身接地导通，电阻却为40Ω。
那为什么电阻会有如此大变化呢?从A/C控制面板总成电路板上可以测得SG(C17)端子与GND(A23-6)车身接地端子直接连接在一起，是电脑内部搭铁点。
直接给SG端子跨接搭铁线，打开点火开关电阻变为6Ω，说明是A/C面板控制器与其连接插头虚接不实。
对该端子进行处理，打开空调开关，伺服电机工作正常，压缩机也能正常运转。
故障端子处理后，重新安装仪表台，再次打开空调开关，压缩机又不运转了，故障为何又重现了呢?不安装仪表台时，压缩机工作正常，安装仪表台后，压缩机就不工作。
拆装仪表台哪里有和空调系统有联系的呢?经分析，只有日光传感器在拆下仪表台后是没有与A/C控制面板总成连接的，再次拔下日光传感器连接线，“啪”的一声，压缩机电磁离合器吸合了。
用万用表检测日光传感器端子侧5号端子有12.5V电压(如图3)，4号端子接地，1号端子1.11V电压，都在正常范围内;测得2号端子有10.55V电压，正常在0.8～3.1V之间，拔下日光传感器连接器插头，用万用表检测日光传感器2号端子与5号端子发现已经短路。
由于2号端子电压过高，A/C控制面板总成不能处理该信号，而使其处于保护状态。
更换日光传感器，经多次试车，故障没有出现。
维修小结该故障因SG(C17)端子连接不良，造成电阻过大的现象，应是其他维修人员检测线路时，往该端子内插入类似于大头针的工具造成的。
建议在维修过程中，当遇到多个故障代码同时出现，首先要考虑其电源、接地及线路的共用部分。
在车间内维修时，光照强度较弱，日光传感器报故障代码是一种正常现象，在维修过程中，一般都会忽略它。
但恰好故障的根本原因，就是日光传感器短路的问题。
假设日光传感器出现断路状况，它并不会影响压缩机的正常运转，只报出相应的故障代码，所以我们在维修中一定要按部就班一步一步检查，不要忽略任何可疑细节。
障原因，结果还人为造成了多处故障，如SG(C17)端子连接不良，电阻过大的现象。
这说明很多维修技术人员在进行维修作业时，存在粗心大意、不懂乱修的问题。
而本文作者在对这起复杂的故障案例排除过程中，始终保持了清醒的头脑，从开始对空调ECU元件性能的判断，到最终实际故障点的确认，整体的思路非常清晰。
尤其值得表扬的是作者对整个故障排除流程的把控，在遇到问题时，进行缜密分析，没有出现随意更换零件的问题。
作者对故障码的处理方法非常到位，在了解了车辆的维修历史、读取了相应的故障码后，根据多故障码同时出现的现象，确定了故障的范围，为后面的维修打下了良好的基础。
接着进行的有针对性的检测，发现空调ECU的基础电压、传感器信号在正常范围。
显然，作者在进行这项检查时，并没有深入到位，像SG(C17)端子连接不良，电阻过大的问题，并没有及时的检查出来，而是采用了更换零件验证的方式，间接验证了空调控制面板没有问题。
接下来的检查，才发现了SG(C17)端子连接不良的问题。
处理故障点后空调能够正常工作，作者本以为找到了故障点，但接下来的仪表板安装却将故障带回了原点。
我相信，作者开始脑子里充满的肯定是认为控制面板有偶发性故障，但后来的理性分析，使作者考虑到了拆装仪表台前后的区别就是“阳光传感器”!阳光传感器这个不起眼的“小家伙”的作用，就是给空调ECU提供外界阳光强度的信号，使空调ECU更精确地控制制冷系统的工作强度，从而提高空调的舒适度。
阳光传感器安装在仪表板上侧，在空调系统AUTO模式下，当日照量增加时，输出电压上升，空调ECU控制制冷系统增加制冷量，提高室内的舒适度;反之，当日照量减少时，输出电压下降，则降低空调的制冷强度，防止温度过低的情况出现。
诚然也像作者总结的，在车间内维修时，光照强度较弱，日光传感器报故障代码是一种正常现象，在维修过程中，一般都会忽略它，但恰好故障的根本原因就是日光传感器短路的问题。
接车后连接丰田专用诊断仪DST-II，启动发动机，打开空调开关，发动机系统数据流显示空调开关信号及电磁离合器继电器信号一直处于OFF状态。
打开前机舱盖，发现压缩机不工作，但是空调控制面板A/C指示灯并没有闪烁。
该车空调诊断系统没有设计与诊断连接器(DLC)通讯，只能通过控制面板自诊断功能所提供的故障代码进行判断。
如图1所示，同时按下空调控制面板的AUTO开关和进气控制开关，将点火开关拧至ON，控制面板内的所有的运行显示器和温度设臵功能显示都应点亮，在1秒内亮灭4次后，进行记录故障输出，故障码为:11-车内温度传感器电路故障;13-蒸发器温度传感器电路故障;21-日光传感器(乘客侧)电路故障;24-日光传感器(驾驶员侧)电路故障;32-进气口(风挡位臵)传感器电路故障;33-模式(风挡位臵)传感器电路故障;43-模式控制伺服电机电路故障。
