汽车维修案例分析案例一、一汽捷达怠速不稳故障现象：一辆1999款捷达轿车.配置ATK发动机.行驶里程超过２0万km。
该车怠速耸车.转速忽高忽低.遇红灯时常会熄火。
更奇怪的是开空调不提速.怠速转速也不爱影响（按理说.如果开空调不提速.应该出现怠速转速降低甚至熄火的现象）。
故障分析与诊断：接车后.用修车王SY380电脑诊断仪调出故障码.显示“系统正常”.没有故障码。
看来只能用常规方法检查。
测试燃油油压为280kPa.拔掉油压调节器真空管.油压上升到310kPa.正常。
用万用表测量点火高压线电阻.有两个缸竟达到6kΩ.走出正常值2kΩ。
然后将高压线全部换新.因发现点火线圈外壳有裂痕也将其换掉。
该车好长时间没有保养过.根据车主要求.干脆连火花塞及氧传感器全都换新的。
接下来打开点火开关ON.启动发动机.奇怪的是连打多次马达.车竟然不能启动。
因理不出头绪.工作一度中断.检修陷入迷惘中。
经过冷静地分析.点火线圈有高压火.喷油器工作正常喷油。
这种情况不能启动可能有两种原因：一是混合气过稀.二是混合气偏浓。
检查进气管路没有破损.拔掉四个缸喷油器的电源控制插头.打马达.车启动了.但是3s后烧完进气道内剩余燃油又一次熄火。
又插上喷油器电源手头.车启动了.但怠速时还是耸车.忽高忽低要熄火的样子。
这时想到可能是混合气偏浓.导致开空调时不提速、怠速也不下降。
捷达车空调工作的原理是：打开空调开关.通过空调继电器线路分为两路.一路到高低压组合开关及其它元件.另一路至发动机控制单元ECU的10脚.作为空调请求信号.控制单元ECU接到空调请求信号后控制ECU8脚到J147空调切断继电器。
J147空调全负荷切断继电器有双向作用：一是控制空调处于全负荷时切断空调机；二是空调机开始工作时.控制发动机怠速提升。
拆开后发现它不是一个普通的线圈继电器.而是一个电子线路.因此能起双向作用。
而捷达轿车的怠速机构没有设旁通道.怠速的大小由ECU控制器根据发动机工况、负荷和所需功能控制.控制节气门电机转动步数而达到节气门开度的大小.得到怠速转速。
汽车维修案例分析案例一、一汽捷达怠速不稳故障现象：(ECU)一辆1999款捷达轿车，配置ATK发动机，行驶里程超过２0万km。
该车怠速耸车，转速忽高忽低，遇红灯时常会熄火。
更奇怪的是开空调不提速，怠速转速也不爱影响（按理说，如果开空调不提速，应该出现怠速转速降低甚至熄火的现象）。
故障分析与诊断：接车后，用修车王SY380电脑诊断仪调出故障码，显示“系统正常”，没有故障码。
看来只能用常规方法检查。
测试燃油油压为280kPa，拔掉油压调节器真空管，油压上升到310kPa，正常。
用万用表测量点火高压线电阻，有两个缸竟达到6kΩ，走出正常值2kΩ。
然后将高压线全部换新，因发现点火线圈外壳有裂痕也将其换掉。
该车好长时间没有保养过，根据车主要求，干脆连火花塞及氧传感器全都换新的。
接下来打开点火开关ON，启动发动机，奇怪的是连打多次马达，车竟然不能启动。
因理不出头绪，工作一度中断，检修陷入迷惘中。
经过冷静地分析，点火线圈有高压火，喷油器工作正常喷油。
这种情况不能启动可能有两种原因：一是混合气过稀，二是混合气偏浓。
检查进气管路没有破损，拔掉四个缸喷油器的电源控制插头，打马达，车启动了，但是3s后烧完进气道内剩余燃油又一次熄火。
又插上喷油器电源手头，车启动了，但怠速时还是耸车，忽高忽低要熄火的样子。
这时想到可能是混合气偏浓，导致开空调时不提速、怠速也不下降。
捷达车空调工作的原理是：打开空调开关，通过空调继电器线路分为两路，一路到高低压组合开关及其它元件，另一路至发动机控制单元ECU的10脚，作为空调请求信号，控制单元ECU 接到空调请求信号后控制ECU8脚到J147空调切断继电器。
J147空调全负荷切断继电器有双向作用：一是控制空调处于全负荷时切断空调机；二是空调机开始工作时，控制发动机怠速提升。
拆开后发现它不是一个普通的线圈继电器，而是一个电子线路，因此能起双向作用。
而捷达轿车的怠速机构没有设旁通道，怠速的大小由ECU控制器根据发动机工况、负荷和所需功能控制，控制节气门电机转动步数而达到节气门开度的大小，得到怠速转速。
案例分析一、28五十铃空调开机后，离合器打滑。
一辆2.8五十铃（NKR）系列故障现象：在开空调时，压缩机电磁离合器一直吸不上，打滑，停车后检查压缩机皮带松紧度，正常。
然后起动发动机，打开空调（此款五十铃，不起动发动机，鼓风机及空调不工作）此时怠速在900r/min左右，用数字万用表测量压缩机电磁线圈，电压12V电流3.3-3.5A之间正常。
故障分析与排除：可以断定，电磁线圈无故障，故障是电磁离合器。
因为引起离合器打滑的原因是电磁线圈吸力不够，压缩机松紧度，离合器压板与皮带轮之间间隙调整不对，压板与离合器皮带轮之间的间隙应为0.4-0.8mm之间，而用专用塞尺测量其间隙明显偏大，因此车压缩机安装于发动机上部，停机后，用工具很快将压缩机压板拆下，而此时不需要排空制冷剂，拆下压板后，发现其后部三个垫片，其中一个厚度过厚，用千分尺一量，其中一厚度在0.8mm以上，而另外两个为正规的0.1mm，0.3mm，很明显此垫片为以后装配，因间隙不对导致电磁线圈对压板产生吸力不够，压缩机打滑。
重新更换垫片，按要求装好，打开空调，故障排除。
二、桑塔纳开空调后制冷效果不佳。
故障现象：普通桑塔纳，LX型，打开空调后，在怠速下出现啪嗒声，同时空调制冷效果不佳，接上歧管压力表，开启空调，怠速在900r/min以上，压力表显示低压侧压力高，而高压侧的压力则低。
故障分析与排除：此种情况出现在空调皮带不打滑的情况下，只有压缩机损坏，此时用于手感检查，压缩机外壳高低压侧温差不大，而我们现在要确定压缩机损坏只有用泵吸性能检测法检测。
当我们用手钳夹住高压管时，高压侧压力在1360kpa左右，压力明显过低，这说明压缩机已经坏掉，需要修理或更换压缩机。
更换压缩机后空调系统一切正常，噪音消失，制冷效果正常。
三、丰田轿车空调开机后有噪音故障现象：有一2.8皇冠轿车，在起步时或路上加速时，会引起压缩机“吱吱”的噪音，空调关闭后，噪音消除。
故障分析与排除：因此断定噪音为空调系统所致，而造成空调噪音过大的可能有多种：第一种为皮带张力过大，或离合器松旷或制冷剂灌充过量或皮带轮安装不当。
欢迎共阅汽车维修案例分析案例一、一汽捷达怠速不稳故障现象：(ECU)一辆1999款捷达轿车，配置ATK发动机，行驶里程超过２经过冷静地分析，点火线圈有高压火，喷油器工作正常喷油。
这种情况不能启动可能有两种原因：一是混合气过稀，二是混合气偏浓。
检查进气管路没有破损，拔掉四个缸喷油器的电源控制插头，打马达，车启动了，但是3s后烧完进气道内剩余燃油又一次熄火。
又插上喷油器电源手头，车启动了，但怠速时还是耸车，忽高忽低要熄火的样子。
这时想到可能是混合气偏浓，导致开空调时不提速、怠速也不下降。
捷达车空调工作的原理是：打开空调开关，通过空调继电器线路分为两路，一路到高低压组合开关及其它元件，另一路至发证明ECU控制器本身存在故障。
为了证实上述推断，拔下节气门传感器手头，按该车所提供资料检查数据。
打开点火ON；用万用表检查，4－7脚间应不低于4.5V电压，实测4.8V。
3－4脚间不低于9V电压，实测6V电压，不正常。
关闭点火OFF：3－7脚节气门全开时无穷大，关闭时不能到1.5Ω，实测1Ω正常；怠速电机3～200Ω，实测80Ω。
检测结束，换上一块新的ECU控制器。
经过试车怠速平稳，冷车及开空调都能提速，故障彻底排除。
专家点评——阚有波没有问题，那么怠速不稳定的原因是：进油多或者进气多→检测尾气→如果尾气比正常高，则多为进油多；如果尾气正常，则多为进气多，这是因为电脑发现多进入的空气之后，会根据实际情况多喷入汽油。
→如果尾气偏稀，则多为漏气，可能漏入的空气没有经过传感器检测。
上面的安全当中，后面的分析比较但是在“ECU控制已接到空调请求信号而增加进气流量、喷油脉宽，但执行机构不动作，证明ECU控制器本身存在故障。
”这句话中，推理有些武断，故障诊断分析：因该车在其它修理厂修过未果才来我站再次维修，考虑到该车问题的特殊性，我站立即委派技术支持小组对该车进行全面检修。
我们先对该车进行常规的经验分析，对油路和电路进行仔细的诊断分析。
欢迎共阅汽车维修案例分析案例一、一汽捷达怠速不稳故障现象：一辆1999款捷达轿车，配置ATK发动机，行驶里程超过２经过冷静地分析，点火线圈有高压火，喷油器工作正常喷油。
这种情况不能启动可能有两种原因：一是混合气过稀，二是混合气偏浓。
检查进气管路没有破损，拔掉四个缸喷油器的电源控制插头，打马达，车启动了，但是3s后烧完进气道内剩余燃油又一次熄火。
又插上喷油器电源手头，车启动了，但怠速时还是耸车，忽高忽低要熄火的样子。
这时想到可能是混合气偏浓，导致开空调时不提速、怠速也不下降。
捷达车空调工作的原理是：打开空调开关，通过空调继电器线路分为两路，一路到高低压组合开关及其它元件，另一路至发证明ECU控制器本身存在故障。
为了证实上述推断，拔下节气门传感器手头，按该车所提供资料检查数据。
打开点火ON；用万用表检查，4－7脚间应不低于4.5V电压，实测4.8V。
3－4脚间不低于9V电压，实测6V电压，不正常。
关闭点火OFF：3－7脚节气门全开时无穷大，关闭时不能到1.5Ω，实测1Ω正常；怠速电机3～200Ω，实测80Ω。
检测结束，换上一块新的ECU控制器。
经过试车怠速平稳，冷车及开空调都能提速，故障彻底排除。
案例二、一汽捷达冷启动困难统压力，连接汽油压力表，启动车辆，其压力为2.5kPa；拔掉汽油压力调节器上的真空管后其压力表显示油压值为3.0kPa，说明该车燃油系统工作正常。
其次，用VAG1551（故障诊断仪）对该车节流阀体进行检查，发现节流阀体开度稍大（5°），然后对节流阀体进行清洗，重新匹配，但故障依然存在。
第三，对发动机电控系统进行检测，连接VAG1551，没有故障码显示，其技术参数都正常。
然后对点火线圈进行测量，其压过低，致使该车冷车不易启动。
维修中存在的问题：该典型故障的诊断过程中存在盲目换件的问题。
笔者建议在维修车辆时，首先应对车型的技术参数有充分的认识和了解，如果不确定时要参考技术参数，然后根据故障现象进行科学化诊断分析和故障排除，应杜绝或避免给客户造万额外损失，避免在维修过程中做大量无用功、浪费不必要的人力和财力。
汽车空调维修案例修车专家教您八招巧用汽车空调炎炎夏日的到来，使司机们都感受到了空调的重要性。
北京三元桥丰田技术总监张立维提醒广大车主，空调使用不当，不仅会损害您的车，还会让您在高温的车中蒸桑拿。
1、先放热气再开空调。
若车在烈日下停放时间较长，车辆启动后不要立刻使用空调。
先把所有车窗都打开，启动外循环，把热气排出去，等车厢内温度下降后，再关闭车窗，开启空调。
不应频繁开启和关闭空调，以防损坏空调系统。
2、车内开空调时，司机不要在车内吸烟。
若吸烟，请将空调的通风控制调到“外循环”位置。
3、在空气进气口附近不能堆放物品，以防进气口被堵，致使空调系统空气流通受阻。
4、经常清洁出风口和驾驶室内的灰尘与污垢。
这不仅有助汽车的美观，而且对驾驶员和乘客的身体健康是有益的。
5、停车后使用空调时间不能过长。
有的车主为凉快，关紧车门窗，打开空调在车里休息，这样极易导致车内一氧化碳浓度升高而中毒。
6、在到达目的地(停车)之前几分钟关掉冷气，稍后开启自然风，在停车前使空调管道内的温度回升，消除与外界的温差，从而保持空调系统的相对干燥。
避免因潮湿造成大量霉菌的繁殖。
7、低速行驶时尽量不使用空调。
行车中遇到交通堵塞时，不要为提高空调效能而使发动机以较高转速运转，因为这样做对发动机和空调压缩机的使用寿命都有不利影响。
8、不要先熄火再关空调。
有的车主常常在熄火之后才想起关闭空调，这对发动机是有害的，因为这样在车辆下次启动时，发动机会带着空调的负荷启动，这样的高负荷会损伤发动机。
因此每次停车后应先关闭空调再熄火，而且也应该在车辆启动两三分钟、发动机得到润滑后，再打开空调。
案例1：压缩机离合器打滑车型：五十铃2．8L。
故障症状：空调开机后，离合器打滑。
诊断步骤：1．故障现象在开空调时，压缩机电磁离合器一直吸不上，打滑。
停车后检查压缩机传动带松紧度为正常。
然后起动发动机，打开空调，此时怠速在900r／min左右，用数字万用表测量压缩机电磁线圈，电压为12V，电流在3．3-3．5A之间为正常。

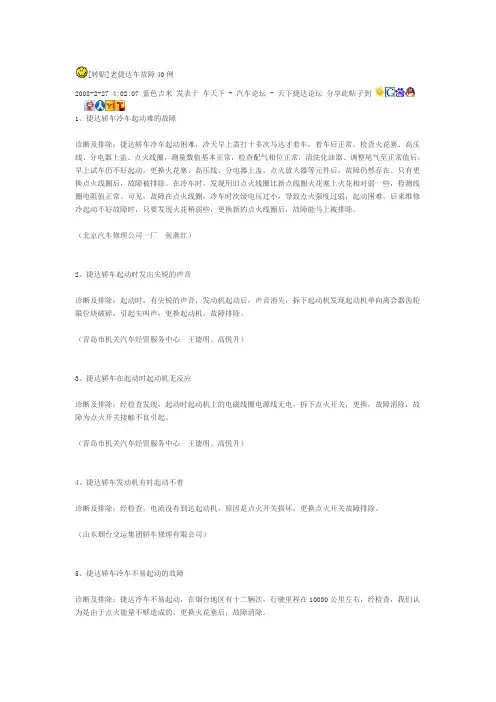

[转贴]老捷达车故障40例2008-2-27 4:02:07 蓝色吉米发表于车天下 - 汽车论坛 - 天下捷达论坛分享此帖子到1、捷达轿车冷车起动难的故障诊断及排除：捷达轿车冷车起动困难，冷天早上需打十多次马达才着车，着车后正常。
检查火花塞、高压线、分电器上盖、点火线圈，测量数值基本正常，检查配气相位正常，清洗化油器、调整尾气至正常值后，早上试车仍不好起动，更换火花塞、高压线、分电器上盖、点火放大器等元件后，故障仍然存在。
只有更换点火线圈后，故障被排除。
在冷车时，发现用旧点火线圈比新点线圈火花塞上火花相对弱一些，检测线圈电阻值正常。
可见，故障在点火线圈，冷车时次级电压过小，导致点火强度过弱，起动困难。
后来维修冷起动不好故障时，只要发现火花稍弱些，更换新的点火线圈后，故障能马上被排除。
（北京汽车修理公司一厂张燕红）2、捷达轿车起动时发出尖锐的声音诊断及排除：起动时，有尖锐的声音，发动机起动后，声音消失，拆下起动机发现起动机单向离合器齿轮限位块破碎，引起尖叫声，更换起动机，故障排除。
（青岛市机关汽车经贸服务中心王德明、高悦升）3、捷达轿车在起动时起动机无反应诊断及排除：经检查发现，起动时起动机上的电磁线圈电源线无电，拆下点火开关，更换，故障消除，故障为点火开关接触不良引起。
（青岛市机关汽车经贸服务中心王德明、高悦升）4、捷达轿车发动机有时起动不着诊断及排除：经检查，电流没有到达起动机，原因是点火开关损坏，更换点火开关故障排除。
（山东烟台交运集团轿车修理有限公司）5、捷达轿车冷车不易起动的故障诊断及排除：捷达冷车不易起动，在烟台地区有十二辆次，行驶里程在10000公里左右，经检查，我们认为是由于点火能量不够造成的，更换火花塞后，故障消除。
（山东烟台市大成汽车修理有限公司）6、捷达轿车起动不了的故障诊断及排除：检查油路有油，电路有高压火花，配气相位正确，但发动不着车。
在回钥匙的瞬间，化油器回火，将点火提前角大幅度提前，能起动着车，但发动机工作不良，突突，加速时有爆震现象，说明分电器点火提前装置失效。
捷达新2V MPI轿车，采用了一汽-大众最新设计的空调控制器。
该空调控制器内包含2个常开触点继电器：高速风扇继电器和空调继电器。
发动机电脑通过空调控制器控制空调压缩机离合器的接合与分离。
其工作过程如下：当按下空调开关后，空调加入信号经温度开关，低压开关由28#脚进入发动机电脑。
当电脑接收到该信号后，将根据怠速开关和节气门位置传感器信号确定空调是否加入及如何加入。
如果怠速开关闭合，即发动机处于怠速工况时，电脑收到空调加入请求信号后，将不会立即接通空调继电器，而是给140ms的延时，同时，电脑将提高发动机转速。
这样，当空调压缩机工作时，发动机将有足够的功率补偿，使怠速保持稳定。
若节气门全开，即发动机在全负荷工况运行时，即使空调开关接通，电脑也将切断空调继电器，使空调压缩机停止工作。
当节气门脱离全开位置时，电脑会接通空调继电器，使空调压缩机恢复工作。
下面就结合两个故障实例来加强一下该车空调系统对空调压缩机离合器控制的理解。
例1：一辆捷达Ci轿车，行驶过程中空调压缩机离合器突然分离，而且再也不能吸合。
根据故障现象，考虑故障原因有可能是空调系统散热不良，长时间运转导致制冷剂温度过高，膨胀压力太大，冲破易熔塞而泄漏。
但用压力表测试制冷系统压力时，发现压力完全正常，由此可以判定故障应存在于电器线路部分。
打开点火开关，接通空调开关，拔下低压开关插头，对其供电电压进行测量，电压值为蓄电池电压，说明空调开关、5℃温度开关及连接线路正常。
然后，脱开发动机电脑的连接插头，测量发动机控制单元至空调低压开关的线路，但未发现异常。
另外，高压开关及其线路经检查也没问题。
在查至空调控制器时，发现空调控制器上的熔丝没有熔断且连接良好。
其30#和1#插脚供电及T4#脚与电脑76#脚接地均正常。
至此仍未找到故障原因，于是找来一辆相同且空调工作正常的车进行对照测试。
首先着重检查发动机电脑与空调控制器相连的信号线部分。
检查T4#脚，发现在空调压缩机离合器不接合时，该脚电压值为发电机电压；而在空调压缩机离合器吸合时，电压为0V，T4#脚与蓄电池负极相通。
回过头来测量故障车的T4#脚，却始终是发电机电压13.5V，无接地，把74#脚人为接地后，空调压缩机工作正常。
因此怀疑是发动机电脑未接收到空调请求信号，从而不能对76#脚进行接地控制。
故重新脱开电脑插头，着重检查28#及76#脚，对这两处插针、插孔进行处理后装复试车，一切正常。
至此查明故障原因为发动机电脑插头接触不良，导致空调系统不能正常工作。
例2：一辆捷达Ci型轿车，用户反映打开空调运行一段时间后，空调压缩机离合器分离后不再吸合。
首先检查制冷剂，发现充入量足够。
然后检查高低压开关及其线路是否正常，电脑接收与控制电路功能是否完好。
当检查至空调控制器的30#插脚时，发现没有电压，沿其线路查找，原来是一个熔丝熔断，该熔丝是位于继电器盒内的空调系统供电保险。
将其更换后，故障现象消失。
