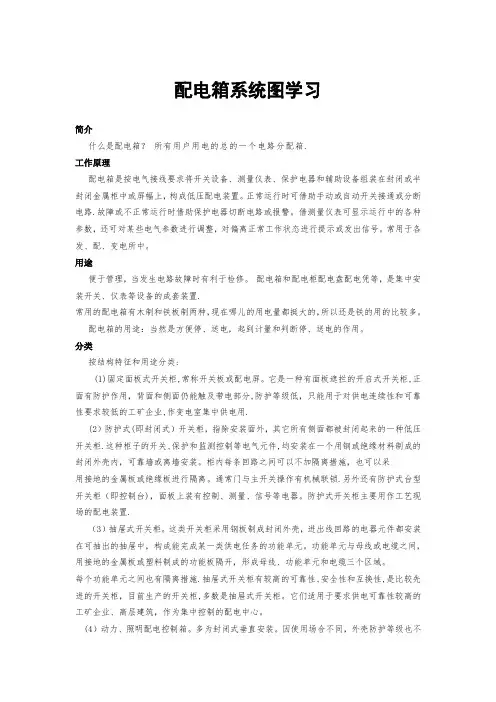

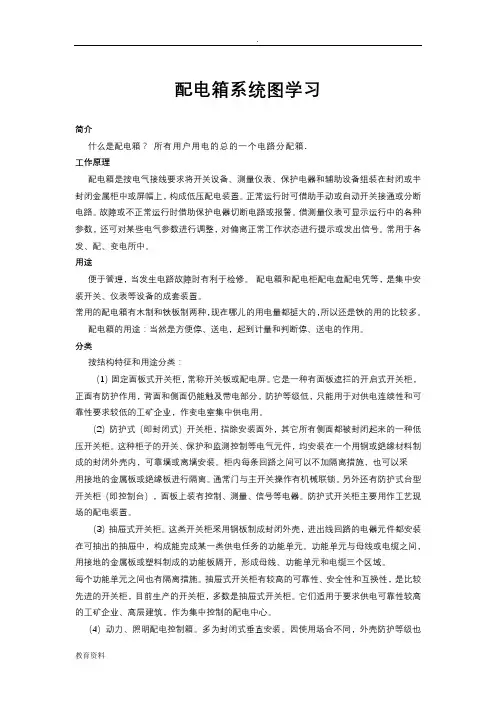

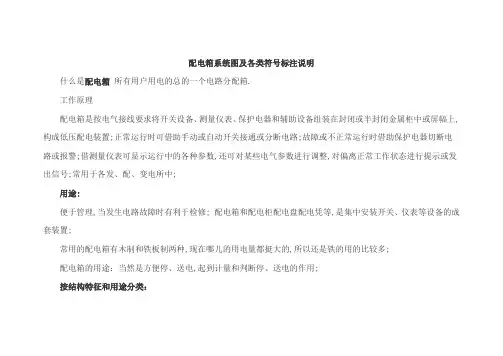

一、什么是配电箱？配电箱是所有用户用电的总的一个电路分配箱.二、配电箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
三、配电箱的用途：便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
四、配电箱的分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
（4）动力、照明配电控制箱。
多为封闭式垂直安装。
因使用场合不同，外壳防护等级也不同。
它们主要作为工矿企业生产现场的配电装置。
五、配电箱各类符号标注举例：（根据图纸《配电箱系统图》中标注）1、如：NPX630/3P 400A中：NPX630是断电器的型号，3P是三极，400A指最大断路电流为400A。
2、如：NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W中：NPX160是断电器的型号，3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。
WL1：指回路1。
后面还有回路2等。
YJV:铜芯交联聚乙烯电缆。
NHYJV:耐火铜芯交联聚乙烯电缆4*70+1*35指4根线芯截面70mm2加一根线芯截面35的中性线芯。
SC80:指穿直径为80的焊接钢管（俗称黑铁管）。
FC:指暗敷在地面内。
3、如：C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明中：C65N为断电器型号C10/1P：断电器最大断路电流为10A，极数为一极。
BV:铜芯聚氯乙烯绝缘电线3*2.5：3根线芯截面面积2.5mm2的SC15:穿直径15mm的钢管CC:暗敷设在屋面或顶板内。
4、如：C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座中：断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。
5、如：应急照明配电箱系统图中：①：nALEm ——nALEm--是应急配电箱编号或者是应急回路编号②：Pe=2kw kx=1 cos=0.85 ljs=3.6 ——Pe=2kw是指功率是2KW，kx=1需要系数，cos=0.85功率因数0.85，ljs=3.6计算电流(3.6A)：ljs=(Pe*Kx)/(cos*0.38*√3)=2*1/(0.85*0.38*√3)=3.6A③L1~L3.N.P.E WATSG-63/4P-32A 开关处：C65N-C32/4P+MX ——L1~L3.N.P.E是指3根相线(L1、L2、L3）零线、地线WATSG-63/4P-32A是双电源互投开关4极63A的整定值32AC65N-C32/4P是微型断路器C曲线4极32A;;短路分断能力6KA+MX是辅助触点电器附件。
一般用于联动④NH-BV-750 3*2.5 SR/KBG20 ACC——NH-BV-750 3*2.5 SR/KBG20 ACC 是3根耐火铜芯电线额定电压750V截面2.5mm2的导线沿线槽(SR)或者穿直径20mm的KBG导管沿顶棚暗敷设⑤CPM-R20T——CPM-R20T是浪涌保护器。
六、配电箱符号含义：1、各种敷设方式：AB-沿或跨梁（屋架）敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设。
2、脱扣方式：MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力：分断能力分5个等级：F:36KAN:50KAH:70KAS:100KAL:150KA电缆桥架其支架量如何计算? 桥架安装,以“m”为计量单位。
?()桥架安装包孕直通桥架以及弯头等,按延长米计算工程量, 不扣减弯头、三通、四通等所占的长度。
桥架主材费中“直通桥架、弯头、三通、四通”分别按实际用量(含规定损耗量)计算质料价格。
?()组合式桥架以每片长度m 作为一个基型片, 已经综合了宽为mm、mm、mm 三种规格,工程量计算以“片”作为计量单位。
?程度的一般按米一个支撑算竖向的按.米一个支撑。
大跨距的就根据你桥架的长度来算了300*100 槽式钢制电缆桥架，桥架支架如何计算？平摊每米电缆桥架含多少KG 桥架支架？回答；设置缆线桥架和线槽保护要求：1)缆线桥架底部应高于地面 2.2m 及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50 mm。
2)缆线桥架水平敷设时，支撑间距宜为 1.5～3m。
垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地 1.8m 以下部分应加金属盖板保护，或采用金属走线柜包封，门应可开启。
3)直线段缆线桥架每超过15～30m 或跨越建筑物变形缝时，应设置伸缩补偿装置。
4)金属线槽敷设时，在下列情况下应设置支架或吊架：线槽接头处；每间距3m 处；离开线槽两端出口0.5m 处；转弯处。
5)塑料线槽槽底固定点间距宜为lm。
6)缆线桥架和缆线线槽转弯半径不应小于槽内线缆的最小允许弯曲半径，线槽直角弯处最小弯曲半径不应小于槽内最粗缆线外径的10 倍。
7)桥架和线槽穿过防火墙体或楼板时，缆线布放完成后应采取防火封堵措施。
