配电箱系统图中的符号解析

配电系统图符号标识BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E代表明，后面加C代表暗BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E代表明，后面加C代表暗管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。

配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途:便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳，可靠墙或离墙安装。

柜每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电系统图怎么看——符号字母含义等从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN 为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

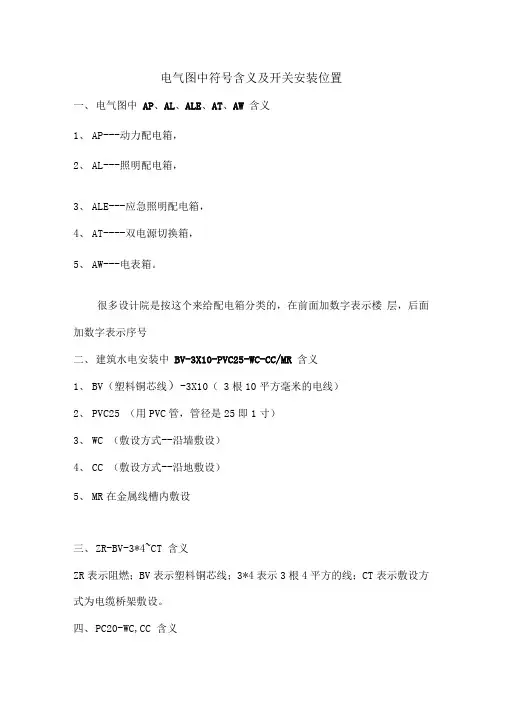

电气图中符号含义及开关安装位置一、电气图中AP、AL、ALE、AT、AW 含义1、AP---动力配电箱，2、AL---照明配电箱，3、ALE---应急照明配电箱，4、AT----双电源切换箱，5、AW---电表箱。

很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号二、建筑水电安装中BV-3X10-PVC25-WC-CC/MR 含义1、BV（塑料铜芯线）-3X10（3根10平方毫米的电线）2、PVC25 （用PVC管，管径是25即1寸）3、WC （敷设方式--沿墙敷设）4、CC （敷设方式--沿地敷设）5、MR在金属线槽内敷设三、ZR-BV-3*4~CT 含义ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT 表示敷设方式为电缆桥架敷设。

四、PC20-WC,CC 含义1、PC20表示材质为管径为20的塑料管；2、WC表示敷设方式为暗敷设在墙内；3、CC表示敷设方式为暗敷设在顶板内。

五、NH-BV-7x6 SC32 CE WE 含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。

六、NHBVR-2*1.5-SC15-CE WE 含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗敷设。

1、Sc**:直径为**的焊接钢管敷设2、CE-沿顶板面明敷设3、CC-沿顶板面暗敷设4、WE-沿墙面明敷设5、WC-沿墙面暗敷设6、WE/FC :沿墙面敷设/暗敷在地面内七、BV —3X2.5—JDG20,SR —WC,CE 含义1、BV3X2.5硬铜芯聚氯乙烯绝缘电线3跟2、JDG20紧定式镀锌薄壁电线管DN203、SR沿钢锁敷设4、WC墙内暗敷设5、CE沿天棚或顶板面敷设电缆常见型号：1、BV 一般用途单芯硬导体无护套电缆2、RV 一般用途单芯软导体无护套电缆3、BVR 铜芯聚氯乙烯绝缘软电缆4、VV表示：聚氯乙烯绝缘（第一个V）,聚氯乙烯护套（第二个V）5、YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22）6、型号加“ ZR或“FR勺为阻燃电缆（电线）。

符号表示1AL-1在电气图中就指照明配电箱,编号1;其中,A--表示“组件及部件”；AL--双字母表示,后面的L表示用途功能,Lighting Distribution Board；2AP--表示电力配电箱,Power Distribution Board；3ALE--应急照明配电箱,Emergency Lighting Distribution Board;4后缀编号,同类设备数量少时直接加数字,数量多时,一般按楼层划分,如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱;如果箱内有电表,会画出电表的符号并标上KWH--,KWH是千瓦时,在图中表示电表,后面的字母表示电表型号如D是单相,S是三相,括号内的数字表示电表的最小电流值,后面大的数字表示最大电流值;5AK--电气配电柜6WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1PC-PVC指塑料硬管2SC--焊接钢管3RC--热镀锌钢管4ZR--阻燃5KBG--一种薄壁钢管6CT--桥架7DW--智能空气断路器8ACC--吊顶内敷设9WC--暗敷设在墙内10FC--暗敷设在地面内11CC--暗敷在屋面或顶板内线缆及安装标注1电气图中 YJV-3×是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×表示3根平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设;2电气施工图纸:WL:1KV516RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆1KV耐压等级为1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设;3电气施工图里 W—YJV—34mm05PC40 各表示：W7--一般W为沿墙面敷设YJV--交联聚乙烯绝缘的导线或电缆34mm --3芯4MM的线PC40 --采用40的塑料硬管电缆的承受功率4建筑电气安装图纸上的WP1-YJV-1KV-4×35＋1×25桥架的WP1-YJV各表示：WP1--这个配电箱内第一个插回路YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯1KV--准确的因该是1kv 为相电压,1为线电压435+125 4根35平方毫米瓦形+1根25平方毫米圆形5建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指：C65N-16A 2P 是指使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极;VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50其中,YJV--交联聚乙烯电缆,34--三根四平方的；SC25--电缆穿25的焊接钢管敷设；HDPE50--50的波纹管敷设;C65N-C16/3P C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极;V VWC/FC -- 5平方的V V规格电缆穿32的焊接钢管沿墙或地面暗敷设;6电气图纸上的C65N—C40A/2Np1 ZR—YJV—3X16—CT/KBG32—SCE JXH2各表示：C65N施耐德旗下梅兰日兰牌断路器C曲线,40A电流的;ZR—YJV—3X16—CT/KBG32—SCE其中,ZR--阻燃,代表阻燃电缆还应该标注阻燃级别A、B、C;未标注可视为B级YJV--交联聚氯乙烯绝缘铜芯电缆3X16--三芯电缆,每芯电缆截面16平方毫米CT--沿桥架敷设还应标注桥架尺寸,可查阅平面图中桥架规格尺寸KBG32--沿KBG管敷设,管规格32KBG--一种薄壁钢管SCE--吊顶内敷设7建筑电气图中的1-T1/2-T1:2NH-YJV-56/CT 各表示：1-T1/2-T1 --回路编号2NH-YJV-56/CT --2根耐火交联聚乙烯绝缘聚氯乙烯护套电力电缆,5芯、截面6平方毫米,在电缆桥架内敷设;8实例简析：如图所示,图上的只有红色、绿色和白色部分与电气有关,其他的都是土建的墙、窗、门之类的东西;红色是导线,导线上的三个白色斜杠表示这段导线有三根线;N1、N2等是此段回路名称;绿色空心圈是吸顶灯,圆圈里有S的在其他地方是声控灯,但这里是防水灯;小实心圈带个尾巴的是开关,尾巴上一个杠的是单联开关,两个杠的是双联开关;小半圆加个小十字一样的就是插座,不管是不是实心;实心的是五孔插座相当于一个三孔插座和一个两孔插座合一起;五孔插座加个小对号尾巴的是有开关的插座;插座里边有字母的表示它的用途,比如有X的是洗衣机插座,有R的是热水器插座,有P的是排油烟机插座,有T的是镜前灯插座;实心的长方形是分户箱;分户箱上边一个斜杠出来上边有AL1—几的那个是分户箱名称;91P断路器一般用在照明控制1根火线使用,2P断路器是控制1火1零的,3P断路器一般用于3相电器,4P断路器用于3相4线;1P、2P、3P、4P指断路器的极数,电相序的排序是A、B、C、N;ABC指三相电的火线,N指三相四线的零线;1P断路器可接任意一相火线,2P断路器可接任意一相火线和一零线,3P断路器接三相火线,但前后相序要正确,即ACB;如果你负载的设备额定电压是220V时,就可以用1P或2P的断路器；如果是380V,就需要3P或4P了,对负载设备不需要零的就只选3P就可以了,如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备,就需要4P了,而且还要带漏电保护功能的断路器,这是为防止漏电事故,保障人身安全是必须的要用的;接线时需要注意的是：如果在同一个楼层里面,需要引出的1P及2P断路器较多的话,注意保持A、B、C相电的平衡,从总开关所引出的断路器ABC相要均衡引出,否则就会使总断路器使用寿命下降;10建筑电气施工图中 WLM104-YJV4240+1120-SC150-FC 各表示：WLM104--变电所出线回路的编号YJV4240+1120-SC150-FC 中,YJV--电缆型号,交联聚乙烯绝缘聚氯乙烯护套电力电缆；4240+1120--线型,穿150焊接钢管,埋地敷设;11在配电系统图中,WH是电度表的符号；KX通常是电压表的转换开关,通常有四个档位：AB相间电压、 BC相电压、 CA相电压和空档位。

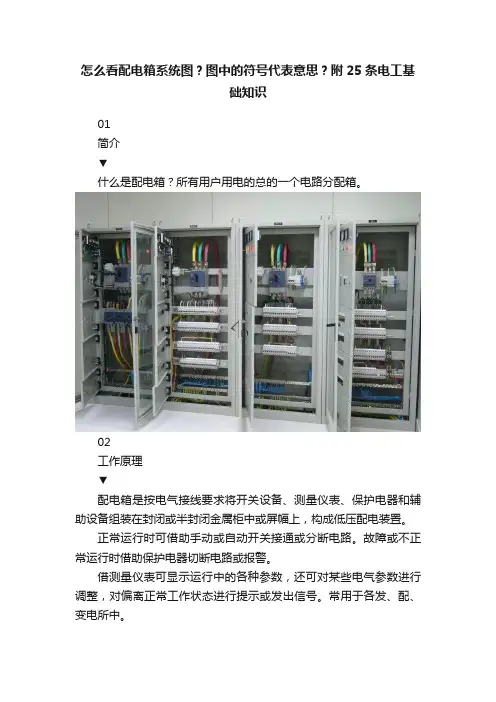

怎么看配电箱系统图？图中的符号代表意思？附25条电工基础知识01简介▼什么是配电箱？所有用户用电的总的一个电路分配箱。

02工作原理▼配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

03用途▼便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

04分类▼按结构特征和用途分类（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

配电系统图符号标识BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E 代表明，后面加C代表暗BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E代表明，后面加C代表暗管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。

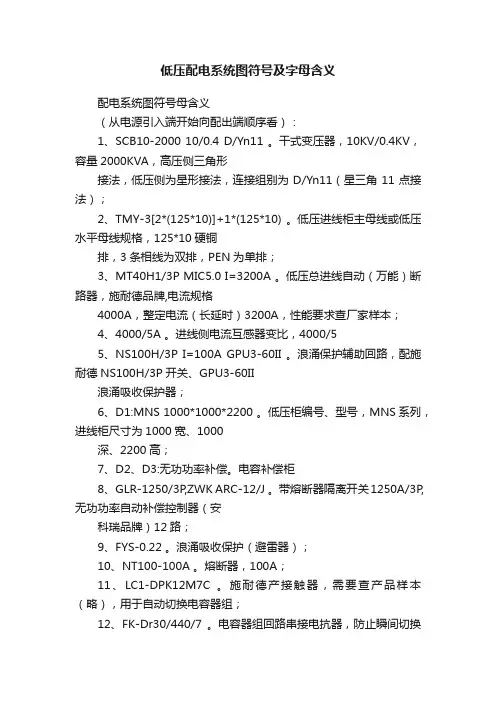

低压配电系统图符号及字母含义配电系统图符号母含义（从电源引入端开始向配出端顺序看）：1、SCB10-2000 10/0.4 D/Yn11 。

干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10) 。

低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A 。

低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A 。

进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II 。

浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200 。

低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿。

电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J 。

带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22 。

浪涌吸收保护（避雷器）；10、NT100-100A 。

熔断器，100A；11、LC1-DPK12M7C 。

施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7 。

电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-3 。

10组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器。

低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95 。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）。

这类开关柜采用制成封闭外壳，进出线回路的电器元件装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、xx和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电系统图符号与字母含义（转）配电系统图符号与字母含义中文说明时间：2016-04-16 17:27:47编辑：电工栏目：配电知识导读：有关配电系统图符号与字母含义，从电源引入端开始向配出端顺序看，电容补偿柜，配电系统图上的符号的含义说明，转换开关与电流互感器型号等的含义说明。

配电系统图的符号与字母含义从电源引入端开始向配出端顺序看：1、SCB102000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU360II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU360II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR1250/3P,ZWK ARC12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS0.22浪涌吸收保护（避雷器）；10、NT100100A熔断器，100A；11、LC1DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FKDr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.4430310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZAYJY4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE 线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。

强电系统图符号表示含义（总结）强电系统图符号表示含义(总结)————————————————————————————————作者：————————————————————————————————日期：强电系统图符号表示含义（汇总）01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。

PL代表动力配电箱。

但为什么这么标志。

而有的还标志为XM等。

有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。

GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。

X表示端子、插头、插座等。

XM的含义要看图纸才能确定。

动力配电箱一般不用PL表示。

02，电气施工图配电箱名字悬赏分：30 - 解决时间：2009-12-11 20:35ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。

03,电路施工图符号意思含义悬赏分：30 - 解决时间：2010-6-21 17:20配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D1312~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路1 04,ALE在电气图中指什么设备？图形符号是什么？悬赏分：5 - 解决时间：2008-6-26 11:32指应急照明配电箱（有双电源）。

配电箱系统图及各类符号标注说明配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途:便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电箱各类符号标注:根据图纸《配电箱系统图》中标注NPX630/3P 400A中:NPX630是断电器的型号，3P是三极，400A 指最大断路电流为400A。

NPX160/3P 160A WL1 YJV-4*70+1*35-SC80 FC 58.8W AP3配电箱：NPX160是断电器的型号3P指三极，额定频率为50Hz,额定绝缘电压为690V，脱扣器电流40-160A。

WL1：指回路1。

后面还有回路2等。

YJV:铜芯交联聚乙烯电缆。

NHYJV:耐火铜芯交联聚乙烯电缆4*70+1*35：指4根线芯截面70mm2加一根线芯截面35的中性线芯。

SC80:指穿直径为80的焊接钢管(俗称黑铁管)。

FC:指暗敷在地面内。

C65N-C10/1P WL1 BV-3*2.5-SC15 CC 0.78KW 照明：C65N为断电器型号C10/1P：断电器最大断路电流为10A，极数为一极。

BV:铜芯聚氯乙烯绝缘电线3*2.5：3根线芯截面面积2.5mm2的SC15:穿直径15mm的钢管CC:暗敷设在屋面或顶板内。

C65N-C16/3P WL5 BV-4*4-SC20 FC WC 3.7KW 380V空调插座：回路5中，断电器型号为C65N，最大断路电流为16A，采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆，穿直接20mm的钢管，暗敷设在地面内、墙内。

另：各种敷设方式：AB-沿或跨梁(屋架)敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设。

脱扣方式：MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力分5个等级：F:36KA N:50KA H:70KA S:100KA L:150KA。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电箱系统图及各类符号标注说明什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上, 构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途：便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

按结构特征和用途分类：(1) 固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

(2) 防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3) 抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

电气图中符号含义及开关安装位置一、电气图中AP、AL、ALE、AT 、AW 含义1、AP---动力配电箱，2、AL---照明配电箱，3、ALE---应急照明配电箱，4、AT----双电源切换箱，5、AW---电表箱。

很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号二、建筑水电安装中BV-3X10-PVC25-WC-CC/MR含义1、BV(塑料铜芯线)-3X10（3根10平方毫米的电线）2、PVC25（用PVC管，管径是25即1寸）3、WC（敷设方式--沿墙敷设）4、CC（敷设方式--沿地敷设）5、MR在金属线槽内敷设三、ZR-BV-3*4~CT 含义ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT 表示敷设方式为电缆桥架敷设。

四、PC20-WC,CC含义1、PC20表示材质为管径为20的塑料管；2、WC表示敷设方式为暗敷设在墙内；3、CC表示敷设方式为暗敷设在顶板内。

五、NH-BV-7x6 SC32 CE WE含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。

六、NHBVR-2*1.5-SC15-CE WE含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗设。

1、Sc**:直径为**的焊接钢管敷设2、CE-沿顶板面明敷设3、CC-沿顶板面暗敷设4、WE-沿墙面明敷设5、WC-沿墙面暗敷设6、WE/FC：沿墙面敷设/暗敷在地面内七、BV—3×2.5—JDG20,SR—WC,CE含义1、BV3×2.5 硬铜芯聚氯乙烯绝缘电线3跟2、JDG20 紧定式镀锌薄壁电线管DN203、SR 沿钢锁敷设4、WC 墙内暗敷设5、CE 沿天棚或顶板面敷设电缆常见型号：1、BV一般用途单芯硬导体无护套电2、RV 一般用途单芯软导体无护套电缆3、BVR 铜芯聚氯乙烯绝缘软电缆4、VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V）5、YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯（22）6、型号加“ZR”或“FR”的为阻燃电缆（电线）。

配电箱系统图及各类符号标注说明什么是配电箱? 所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途:便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

按结构特征和用途分类：(1)固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

(2)防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

(3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
