配电系统图详解演示教学

说到配电箱，想必大部分电气设计人员都不陌生了。

配电箱（distribution box）顾名思义就是分配电能的箱体，里面会装有很多断路器，电是从哪里来，到哪里去，一目了然。

它的主要作用是合理的分配电能，方便对电路的开合操作。

有较高的安全防护等级，能直观地显示电路的导通状态。

配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。

那么配电箱内具体都有哪些电气元件？配电箱图里面的文章和符号又代表什么意思呢？下面就给大家解读一下吧！希望对初学电气设计的朋友，有所帮助！首先，我们来看一下总图红色框框表示一个配电箱，里面装着电气元件，断路器等。

下面分部分解读：第一部分：此部分是配电箱的进线，表示电源的由来。

第二部分：此部分是配电箱的参数Pe设备容量，Kx需要系数，Pjs计算容量，Ijs计算电流，cosφ功率因数第三部分：此部分是主开关第四部分：此部分是电气火灾探测R圆圈处,电气火灾探测器也叫剩余电流式火灾探测器，用于探测电气线路中的漏电流大小,接于探测模块（如图中的PMC），后再连接至主机。

第五部分：此部分是分开关第六部分：RT18熔断器+DG浪涌保护，并且浪涌接地。

浪涌的作用简单直白的理解就是释放掉过电压，熔断器的作用是对浪涌损坏而发生故障进行保护，避免事故扩大。

第七部分：这部分表示的是回路数，回路1，回路2，回路3等比如：照明分支，用WL1，WL2，WL3表示第八部分：这部分表示配电箱出线回路所用的电线，线径大小，还要敷设方式。

第九部分：这部分表示要接的负载和功率。

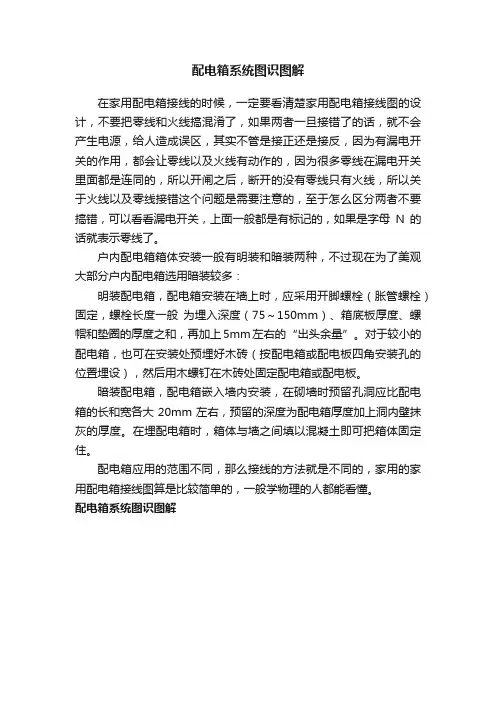

配电箱系统图识图解在家用配电箱接线的时候，一定要看清楚家用配电箱接线图的设计，不要把零线和火线搞混淆了，如果两者一旦接错了的话，就不会产生电源，给人造成误区，其实不管是接正还是接反，因为有漏电开关的作用，都会让零线以及火线有动作的，因为很多零线在漏电开关里面都是连同的，所以开闸之后，断开的没有零线只有火线，所以关于火线以及零线接错这个问题是需要注意的，至于怎么区分两者不要搞错，可以看看漏电开关，上面一般都是有标记的，如果是字母N的话就表示零线了。

户内配电箱箱体安装一般有明装和暗装两种，不过现在为了美观大部分户内配电箱选用暗装较多：明装配电箱，配电箱安装在墙上时，应采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的“出头余量”。

对于较小的配电箱，也可在安装处预埋好木砖（按配电箱或配电板四角安装孔的位置埋设），然后用木螺钉在木砖处固定配电箱或配电板。

暗装配电箱，配电箱嵌入墙内安装，在砌墙时预留孔洞应比配电箱的长和宽各大20mm左右，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。

在埋配电箱时，箱体与墙之间填以混凝土即可把箱体固定住。

配电箱应用的范围不同，那么接线的方法就是不同的，家用的家用配电箱接线图算是比较简单的，一般学物理的人都能看懂。

配电箱系统图识图解正确安装的配电箱不仅仅美观，而且安全配电箱系统图一般分为：一次线图、二次线图。

下面简单介绍：一次线图是主电源控制图，一个总开关加几路分开关构成，标准设计图纸上一般都会标明进出现电缆的大小和每路分开关与总开关之间连线电线大小以及进线电源哪里来、出线到哪里去。

二次线是一般为控制部分，比较一次线图复杂。

框线外左上角，AL1：配电箱代号；框线内左上角第1行：PZ30（R）-30：配电箱型号为PZ30，（R）暗装，30回路；框线内左上角第2-4行：计算功率，计算电流，需用系数，功率因数；C65N-1P **A：施耐德品牌，单相单极，额定电流：**A，微型断路器；DPN Vigi 1P+N **A：施耐德，单相双极（不断零），额定电流：**A，微型漏电断路器；MC116P 1P 10A：海格品牌，单相单极，额定电流：10A，微型断路器（设计笔误，没改一致）；框线内右下角N，PE：箱内设零地排。

（1）放射式
配电线故障互不影响，供电可靠性较高，配电设备集中，检修比较方便；但系统灵活性较差，有色金属消耗较多。

一般在下列情况下采用：
容量大、负荷集中或重要的用电设备
需要集中连锁启动、停车的设备
有腐蚀性介质或爆炸危险等环境，不宜将用电及启动设备放在现场者
（2）树干式
配电设备及有色金属消耗较少，系统灵活性好，但干线故障时影响范围大。

一般用于用电设备的布置比较均匀、容量不大又无特殊要求的场合。

（3）变压器干线式
除了具有树干式系统的优点外，接线更简单，能大量减少低压配电设备。

为了提高母干线的供电可靠性，应适当减少接出的分支回路数，一般不超过10个。

频繁启动、容量较大的冲击负荷，以及对电压质量要求严格的用电设备，不宜用此方式供电。

（4）备用柴油发电机组
10KV专用架空线路为主电源，快速自启动型柴油发电机组做备用电源。

用于附近只能提供一个电源，若得到第二个电源需要大量投资时，经技术经济比较，可采用此方式供电，宜注意：
与外网电源间应设机械电气连锁，不得并网运行
避免与外网电源的计费混淆
在接线上要具有一定的'灵活性，以满足在正常停电（或限电）情况下能供给部分重要负荷用电
（5）链式
特点与树干式相似，适用于距配电屏较远而彼此相距又较近的不重要的小容量用电设备。

链接的设备一般不超过5台，总容量不超过10KW。

供电给容量较小用电设备的插座，采用链式配电时，每一条环链回路的数量可适当增加。

一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号.常用于各发、配、变电所中。

用途便于管理,当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置.常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。

分类按结构特征和用途分类:(1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用.(2）防护式（即封闭式）开关柜，指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台)，面板上装有控制、测量、信号等电器.防护式开关柜主要用作工艺现场的配电装置.（3）抽屉式开关柜.这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元.功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施.抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

五分钟教你识读配电箱系统图，看完秒懂！配电箱确实有很多字母，要熟悉这些字母的基本含义，才能更准确地知道配电箱系统图的意思。

⽹上查了⼀些资料，发现配电箱中的字母实在是太多了，先简单说⼏个需要基本认识的字母：GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；这些都是最基本的配电箱字母含义。

配电箱主要是按电⽓接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的⾦属箱中，然后构成⼀个低压配电的装置。

其实它的⽤途就是，当电路发⽣故障的时候能够更有利于检修。

并且能够⽅便控制整体的电源，⽐如说整体停电或者整体送电，所以认识配电箱中的字母也是⾮常重要的。

下⾯我们⼀起看看⼀张⽐较规范全⾯的配电箱系统图，图中各线路和图元做了标注，我们⼀个⼀个来说明。

①是本配电箱的电⽓参数说明，相当于电⽓铭牌。

B4ALE5-1：本配电箱的编号。

其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第⼀台。

Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：②是配电箱进线，从图中可以看出本配电箱是双路进线，⼀路常⽤电源⼀路备⽤电源。

③ T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表⽰三极，额定分断电流25A。

④是双电源切换器。

当常⽤电源突然故障或停电时，通过双电源切换开关，⾃动投⼊到备⽤电源上。

⑤配电箱接⼊漏电⽕灾报警器的信号线，⼀根RVVP-4*1.0的电缆，穿20的管⼦，具体接线可以参考下图：⑥电度表。

⑦出线回路的母线。

有些⼤型配电箱会做母线排，⼩⼀点的则未必。

⑧出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。

⑨熔断器，熔断器是⽤于避雷器的保护。
