配电箱系统图解析讲课讲稿

认识配电箱系统图 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-教你认识配电箱系统图2014-11-11?广联达青岛分公司?简介：什么是配电箱？所有用户用电的总的一个电路分配箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途：便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

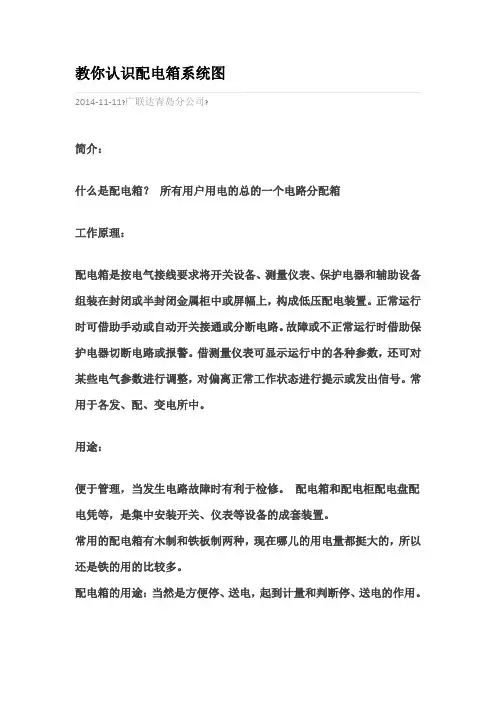

教你认识配电箱系统图2014-11-11?广联达青岛分公司?简介：什么是配电箱？所有用户用电的总的一个电路分配箱工作原理：配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途：便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类：按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电箱系统图学习简介什么就是配电箱? 所有用户用电得总得一个电路分配箱、工作原理配电箱就是按电气接线要求将开关设备、测量仪表、保护电器与辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中得各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱与配电柜配电盘配电凭等,就是集中安装开关、仪表等设备得成套装置。

常用得配电箱有木制与铁板制两种,现在哪儿得用电量都挺大得,所以还就是铁得用得比较多。

配电箱得用途：当然就是方便停、送电,起到计量与判断停、送电得作用。

分类按结构特征与用途分类:（1)固定面板式开关柜,常称开关板或配电屏。

它就是一种有面板遮拦得开启式开关柜,正面有防护作用,背面与侧面仍能触及带电部分,防护等级低,只能用于对供电连续性与可靠性要求较低得工矿企业,作变电室集中供电用。

（2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来得一种低压开关柜。

这种柜子得开关、保护与监测控制等电气元件，均安装在一个用钢或绝缘材料制成得封闭外壳内,可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地得金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜(即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场得配电装置。

（3)抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳,进出线回路得电器元件都安装在可抽出得抽屉中，构成能完成某一类供电任务得功能单元。

功能单元与母线或电缆之间,用接地得金属板或塑料制成得功能板隔开，形成母线、功能单元与电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高得可靠性、安全性与互换性,就是比较先进得开关柜，目前生产得开关柜,多数就是抽屉式开关柜。

每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR ：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者 ZR-YJV-4×25+1×16-CT-SC80-ACC 或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

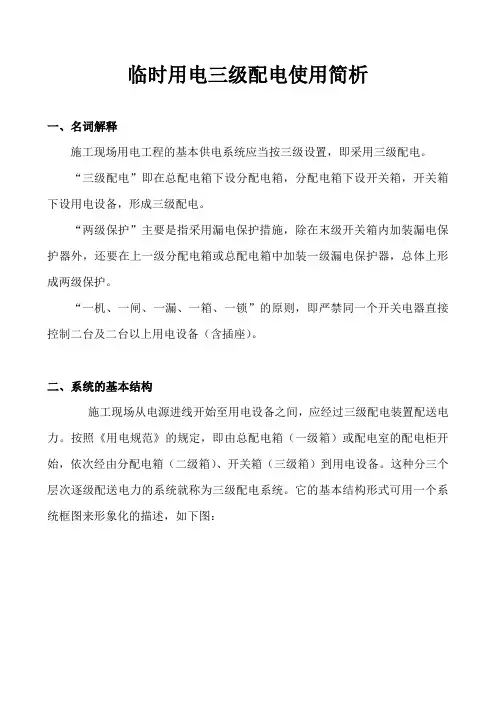

临时用电三级配电使用简析一、名词解释施工现场用电工程的基本供电系统应当按三级设置，即采用三级配电。

“三级配电”即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。

“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。

“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。

二、系统的基本结构施工现场从电源进线开始至用电设备之间，应经过三级配电装置配送电力。

按照《用电规范》的规定，即由总配电箱（一级箱）或配电室的配电柜开始，依次经由分配电箱（二级箱）、开关箱（三级箱）到用电设备。

这种分三个层次逐级配送电力的系统就称为三级配电系统。

它的基本结构形式可用一个系统框图来形象化的描述，如下图：三级配电系统结构形式示意图三、注意事项（1）从一级总配电箱（配电柜）向二级分配电箱配电可以分路。

即一个总配电箱（配电柜）可以分若干分路向若干分配箱配电；每一分路也可以分支支接若干分配电箱。

（2）从二级分配电箱向三级开关箱配电同样也可以分路。

即一个分配电箱也可以分若干分路向若干开关箱配电，而其每一分路也可以支接或链接若干开关箱。

（3）从三级开关箱向用电设备配电实行所谓“一机一闸”制，不存在分路问题。

即每一开关箱只能连接控制一台及其相关的用电设备（含插座），包括一组不超过30A负荷的照明器，或每一台用电设备必须有其独立专用的开关箱。

（4）按照分级分路规则的要求，在三级配电系统中，任何用电设备均不得超越配电，即其电源线不得直接连接于分配电箱或总配电箱；任何配电装置不得挂接其他临时用电设备。

否则，三级配电系统的结构形成和分级分路规则将被破坏。

（5）动力配电箱和照明配电箱宜分别设置；若动力及照明合置于同一配电箱内共箱配电，则动力及照明应分路配电。

（6）动力开关箱和照明开关箱必须分配设置，不存在共箱分路设置问题。
