配电箱型号规格及系统图学习.

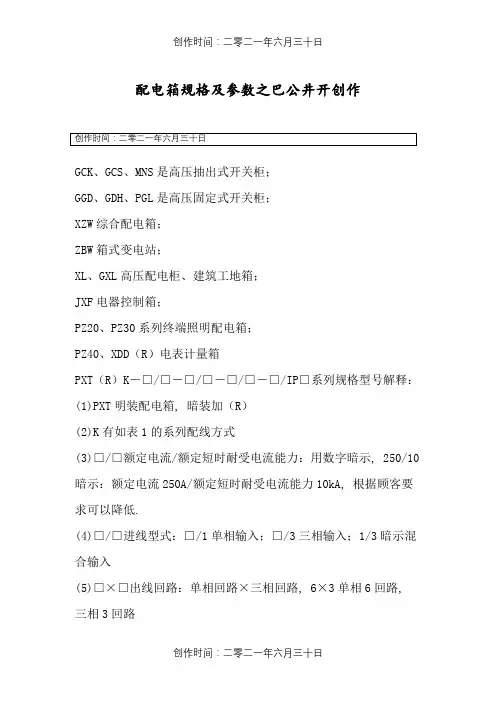

配电箱规格及参数之巴公井开创作GCK、GCS、MNS是高压抽出式开关柜；GGD、GDH、PGL是高压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL高压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱, 暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字暗示, 250/10暗示：额定电流250A/额定短时耐受电流能力10kA, 根据顾客要求可以降低.(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3暗示混合输入(5)□×□出线回路：单相回路×三相回路, 6×3单相6回路, 三相3回路(6)□/ □ 主开关型式/防护品级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱 PXT01 PXT01 dq系列2 CZ 插座箱 PXT02 PXT02 dq系列3 ZM 照明箱 PXT03 PXT03 dq系列4 DL 动力箱 PXT04 PXT04 dq系列5 JC 计量插座箱 PXT05 PXT05 dq系列6 JZ 计量照明箱 PXT06 PXT06 dq系列7 JD 计量动力箱 PXT07 PXT07 dq系列8 ZC 照明插座箱 PXT08 PXT08 dq系列9 DC 动力插座箱 PXT09 PXT09 dq系列10 DZ 动力照明箱 PXT10 PXT10 dq系列11 HH 混合功能箱 PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ高压电力配电箱柜 AP高压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE高压负荷开关箱柜 AF高压电容赔偿柜 ACC或ACP 直流配电箱柜 AD把持信号箱柜 AS控制屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE高压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT 多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放年夜器箱 ATF分配器箱 AVP接线端子箱 AXT举例说明吧GCK第一个 G 代表配电柜第二个 C 代表抽屉式第三个 K 代表控制GGD第一个 G 代表配电柜第二个 G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的...这是工程配电系统图中各个配电盘的经常使用代号, 由设计者自行编排, 没有强制性的规范.但遵循一定的规律, AL是配电箱、AP是动力配电箱、KX是控制箱等.例如：1AL1b——代表一层一位置的b种类配电箱；AT-DT——电梯配电箱；1AP2——代表一层第二位置上的动力配电箱.。

一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。

因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。

一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。

L火线、N零线、G地线（插座内部都有这些符号）。

配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。

电路线埋暗线，线材等。

（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。

BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。

（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。

二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

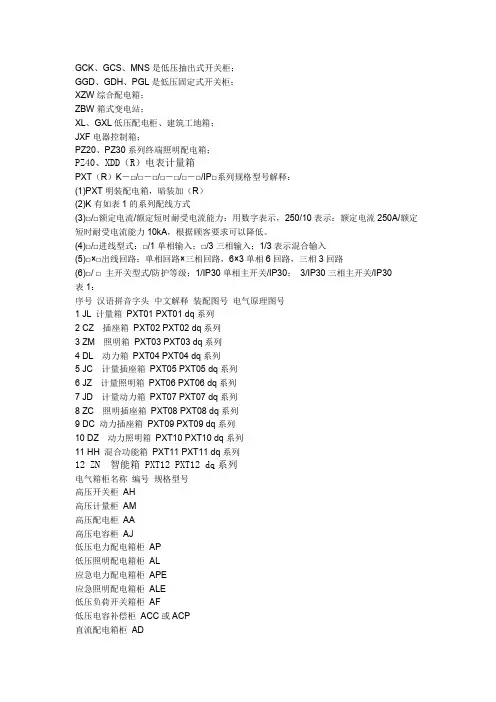

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱 PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱 AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。

正常运行时可借助手动或自动开关接通或分断电路。

故障或不正常运行时借助保护电器切断电路或报警。

借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。

常用于各发、配、变电所中。

用途便于管理，当发生电路故障时有利于检修。

配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。

分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。

它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。

这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。

柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。

通常门与主开关操作有机械联锁。

另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。

防护式开关柜主要用作工艺现场的配电装置。

（3）抽屉式开关柜。

这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。

功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。

抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。

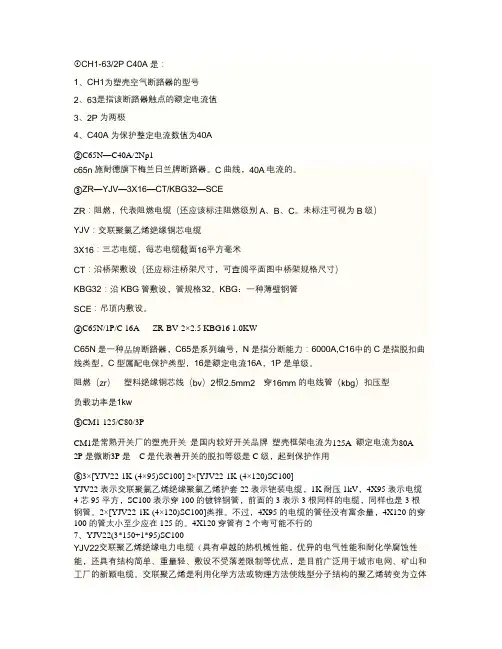

CH1-63/2P C40A是：1、CH1为塑壳空气断路器的型号2、63是指该断路器触点的额定电流值3、2P为两极4、C40A为保护整定电流数值为40A②C65N—C40A/2Np1c65n施耐德旗下梅兰日兰牌断路器。

C曲线，40A电流的。

③ZR—YJV—3X16—CT/KBG32—SCEZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。

未标注可视为B级）YJV：交联聚氯乙烯绝缘铜芯电缆3X16：三芯电缆，每芯电缆截面16平方毫米CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）KBG32：沿KBG管敷设，管规格32。

KBG：一种薄壁钢管SCE：吊顶内敷设。

④C65N/1P/C 16A ZR-BV-2×2.5 KBG16 1.0KWC65N是一种品牌断路器，C65是系列编号，N是指分断能力：6000A,C16中的C是指脱扣曲线类型，C型属配电保护类型，16是额定电流16A，1P是单级。

阻燃（zr）塑料绝缘铜芯线（bv）2根2.5mm2 穿16mm的电线管（kbg）扣压型负载功率是1kw⑤CM1-125/C80/3PCM1是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为125A 额定电流为80A2P是微断3P是C是代表着开关的脱扣等级是C级，起到保护作用⑥3×[YJV22-1K-(4×95)SC100] 2×[YJV22-1K-(4×120)SC100]YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。

2×[YJV22-1K-(4×120)SC100]类推。

不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。

4X120穿管有2个弯可能不行的7、YJV22(3*150+1*95)SC100YJV22交联聚乙烯绝缘电力电缆（具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市电网、矿山和工厂的新颖电缆。

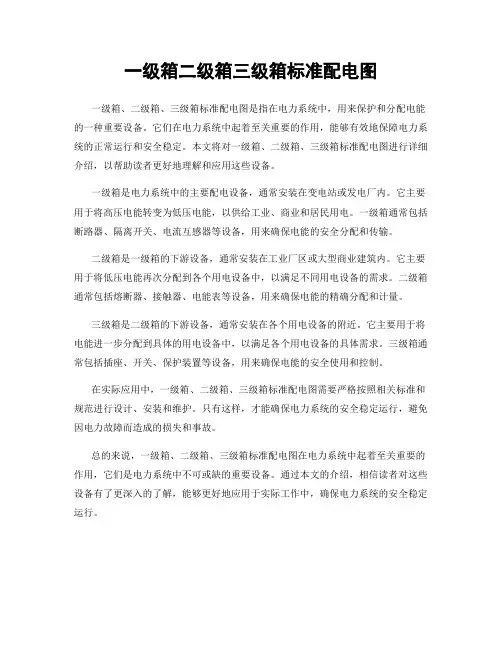

一级箱二级箱三级箱标准配电图
一级箱、二级箱、三级箱标准配电图是指在电力系统中，用来保护和分配电能的一种重要设备。

它们在电力系统中起着至关重要的作用，能够有效地保障电力系统的正常运行和安全稳定。

本文将对一级箱、二级箱、三级箱标准配电图进行详细介绍，以帮助读者更好地理解和应用这些设备。

一级箱是电力系统中的主要配电设备，通常安装在变电站或发电厂内。

它主要用于将高压电能转变为低压电能，以供给工业、商业和居民用电。

一级箱通常包括断路器、隔离开关、电流互感器等设备，用来确保电能的安全分配和传输。

二级箱是一级箱的下游设备，通常安装在工业厂区或大型商业建筑内。

它主要用于将低压电能再次分配到各个用电设备中，以满足不同用电设备的需求。

二级箱通常包括熔断器、接触器、电能表等设备，用来确保电能的精确分配和计量。

三级箱是二级箱的下游设备，通常安装在各个用电设备的附近。

它主要用于将电能进一步分配到具体的用电设备中，以满足各个用电设备的具体需求。

三级箱通常包括插座、开关、保护装置等设备，用来确保电能的安全使用和控制。

在实际应用中，一级箱、二级箱、三级箱标准配电图需要严格按照相关标准和规范进行设计、安装和维护。

只有这样，才能确保电力系统的安全稳定运行，避免因电力故障而造成的损失和事故。

总的来说，一级箱、二级箱、三级箱标准配电图在电力系统中起着至关重要的作用，它们是电力系统中不可或缺的重要设备。

通过本文的介绍，相信读者对这些设备有了更深入的了解，能够更好地应用于实际工作中，确保电力系统的安全稳定运行。

配电箱型号规格配电箱一般分为紧凑型配电箱，比如PZ30或GOLF型，常用于住宅套内或走廊墙上暗装，常由微型断路器构成，进线为63A以下的3相MCB，出线为3相或单相MCB或RCB，一般为嵌墙暗装，底距地按照规范要求不低于 1.5米。

明装配电箱，常常作为楼层总配电箱，下级为上述的紧凑配电箱，总配电箱经常设置在电井内，明装，总开关为大电流的塑壳断路器MCCB，出线为MCCB或MCB （中等电流，三相居多），进线一般为电缆，出线为导线到下级现场暗装的配电箱，型号一般为XM柜式配电箱，一般落地，作为总进线使用。

电箱一般型号无太多意义，主要看开关。

GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K —□）□）□□—口1卩0系列规格型号解释：（1） PXT明装配电箱，暗装加（R）（2） K有如表1的系列配线方式(3) 口□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A额定短时耐受电流能力10kA，根据顾客要求可以降低。

⑷口□进线型式：口1单相输入；口3三相输入；1/3表示混合输入⑸田线回路：单相回路X三相回路，6 X3单相6回路，三相3回路⑹□ □主开关型式/防护等级；1/IP30单相主开关/IP30 ; 3/IP30三相主开关/IP30表1 :序号汉语拼音字头中文解释装配图号电气原理图号1 JL计量箱PXT01 PXT01 dq 系列2 CZ 插座箱PXT02 PXT02 dq 系列3 ZM 照明箱PXT03 PXT03 dq 系列4 DL 动力箱PXT04 PXT04 dq 系列5 JC计量插座相PXT05 PXT05 dq系列6 JZ计量照明箱PXT06 PXT06 dq系列7 JD计量动力箱PXT07 PXT07 dq系列8 ZC照明插座箱PXT08 PXT08 dq系列9 DC动力插座箱PXT09 PXT09 dq系列10 DZ动力照明箱PXT10 PXT10 dq系列11 HH混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq 系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC 双电源自动切换箱柜AT 多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC 火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD 信号放大器箱ATF 分配器箱AVP 接线端子箱AXT举例说明吧GCK第一个G代表配电柜第二个C代表抽屉式第三个K代表控制GGD第一个G代表配电柜第二个G代表固定式第三个D代表动力配电箱1LA1a 1AL1b AT-DT 是什么意思还有1AP2 2AP1 3APc 7AP 1KX 之类的。

配电箱系统图详解-手打-2020年5月9日1.进线WDZC-BYJ-3x6-PC25-WC,FCWDZC：电缆是低烟copy无卤阻燃C级电缆。

阻燃分3个等级，从高倒低分别是A,B,C级，WDZ是WDZC的缩小，为阻燃最低等级C级。

BYJ：铜芯交联聚烯烃绝缘电线,耐温等级90℃3x6：3根电线的横截面积为6平方毫米的电线,绝缘厚度0.8，外径4.96，S=R×R×π（R为电线半径）PC25：外径25MM的电工穿线管，分为L\M\H三种轻\中\重壁，壁厚不同，壁厚最小1.2MM WC,FC：可参考工业企业通信工程设计图形及文字符号标准或建筑电气工程设计常用图形符号和文字符号09DX001，WC暗敷设在墙内FC地面或地下敷设2.Pn（kW）4.0 kd 1.0 Pc(kW) 4.00 cosφ0.85 Ic(A)21.39Pn（kW）4.0 ：配电箱安装容量，各开关总和kd 1.0：需要系数，查表04DX101-1,用电设备组实际所需要的功率与额定负载时所需的功率的比值,Pc(kW) 4.00：计算有功功率，见12SDX101-2，=Pn（kW）4.0*kd 1.0cosφ0.85：设备额定功率因数，查表Ic(A)21.39：计算电流，=Pc(kW) 4.00/cosφ0.85/ 0.22KV额定电压3.ALSF：AL照明配电箱，SF功能缩写4.S201-C25:极数为1+NA符号为断路器，C脱口特性为C,额定电流为25A5.GS201-C25/0.03:符号为剩余电流断路器，额定剩余电流(A)0.0.36.WL WX WP :功能回路编号BBTRZ：柔性矿物绝缘电缆，能够在950度火焰温度下通1000V电压经受3小时燃烧而不击穿。

WS：沿墙面敷设WATSN-32/4P：符号隔离开关2个加机械联锁，32A 4P双电源转换开关PMAC513A2-I：三相电源监控传感器，检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并报警、记录的监控系统。

五分钟教你识读配电箱系统图，看完秒懂！配电箱确实有很多字母，要熟悉这些字母的基本含义，才能更准确地知道配电箱系统图的意思。

⽹上查了⼀些资料，发现配电箱中的字母实在是太多了，先简单说⼏个需要基本认识的字母：GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑⼯地箱；这些都是最基本的配电箱字母含义。

配电箱主要是按电⽓接线要求将开关设备、测量仪表保护电器等组合在封闭或者半封闭的⾦属箱中，然后构成⼀个低压配电的装置。

其实它的⽤途就是，当电路发⽣故障的时候能够更有利于检修。

并且能够⽅便控制整体的电源，⽐如说整体停电或者整体送电，所以认识配电箱中的字母也是⾮常重要的。

下⾯我们⼀起看看⼀张⽐较规范全⾯的配电箱系统图，图中各线路和图元做了标注，我们⼀个⼀个来说明。

①是本配电箱的电⽓参数说明，相当于电⽓铭牌。

B4ALE5-1：本配电箱的编号。

其中B4指代地下4层；ALE指代应急照明配电箱；5-1，5指代本系列配电箱的编号，是第五组，1则代表其是本组配电箱的第⼀台。

Pn、Kx、cosφ、Pjs、Ljs分别指代本配电箱的额电功率、需要系数、功率因数、计算总有功功率、计算总电流，它们的关系式如下：②是配电箱进线，从图中可以看出本配电箱是双路进线，⼀路常⽤电源⼀路备⽤电源。

③ T160/3P 25A，是本配电箱的进线断路器，从型号上看是施耐德T160系列的微型断路器，3P表⽰三极，额定分断电流25A。

④是双电源切换器。

当常⽤电源突然故障或停电时，通过双电源切换开关，⾃动投⼊到备⽤电源上。

⑤配电箱接⼊漏电⽕灾报警器的信号线，⼀根RVVP-4*1.0的电缆，穿20的管⼦，具体接线可以参考下图：⑥电度表。

⑦出线回路的母线。

有些⼤型配电箱会做母线排，⼩⼀点的则未必。

⑧出线回路，可以看到本配电箱出线都是单相的，L2指B相回路。

⑨熔断器，熔断器是⽤于避雷器的保护。
