变电站直流系统运行维护及故障处理变电站直流系统是电力系统中重要的发电、输电和配电设备之一。
它负责电能的转换、传送和分配,直流系统的正常运行对于电网的稳定运行起着至关重要的作用。
变电站直流系统的运行维护及故障处理至关重要。
一、直流系统的运行维护1. 定期检查电源设备:定期检查直流电源设备,包括充电装置、电池等的工作状态,检查是否存在异响、发热现象,以及电压、电流是否正常。
如果发现问题,及时修复或更换设备,确保直流电源设备的正常工作。
2. 检查电池组:直流系统的电池组是变电站的重要部分,负责提供备用电源。
定期检查电池组的电压、容量、内阻等参数,确保电池组能够正常充放电,提供备用电源。
如果发现电池组容量下降,应及时更换。
3. 检查直流电压、电流参数:定期检查直流电压、电流参数,确保直流系统的电压、电流稳定。
可以通过示波器、电流表等仪器进行检测,如果发现电压、电流波形异常或超过正常范围,应及时采取措施修复。
4. 清洁设备:定期清洁相关设备,包括充电装置、电池、连接线路等,防止因灰尘、污垢等导致接触不良、发热等问题。
也可以通过清洁设备来检查设备是否存在外观损坏或铜排变形等问题。
5. 定期校准仪器:定期校准直流系统使用的仪器,包括示波器、电流表、电压表等,以确保测量的准确性。
校准过程中可以发现仪器的损坏或故障,及时修复或更换。
二、直流系统的故障处理1. 故障诊断:当直流系统出现故障时,首先要进行故障诊断,确定故障的具体位置和原因。
可以通过测量电压、电流、阻抗等参数,以及观察设备的运行状态来判断故障所在。
也可以参考历史故障记录,找出类似故障的解决方案。
2. 故障修复:确定故障位置和原因后,需要及时采取措施修复故障。
修复过程中需要关闭相关设备的电源,并确保操作人员的安全。
根据具体情况,可以采用更换故障设备、修复设备电路、调整电流、电压等方法来修复故障。
3. 故障记录与分析:故障修复后,需要对故障进行记录和分析。
变电站直流系统运行维护及故障处理随着电力系统的发展和变革,变电站的设备和技术也在不断更新和完善。
直流系统作为变电站的重要组成部分,在电力传输和供电过程中发挥着重要的作用。
而直流系统的运行维护及故障处理也成为了变电站运行管理的重要环节。
一、直流系统的运行维护1. 定期检查直流系统的设备与绝缘部分需要进行定期的检查,以确保其运行的安全可靠。
包括直流设备绝缘、开关设备、电源设备、控制装置等的检查。
特别是在高温、潮湿、恶劣环境下的设备更需要加强检查。
2. 清洁维护直流设备在运行过程中会产生一定的灰尘和污垢,需要定期清洁维护。
保持设备的清洁可以延长其使用寿命,提高运行效率。
3. 定期维护包括直流设备的润滑、紧固等维护工作需要定期进行,以保证设备运行的顺畅和稳定。
4. 温度控制直流设备在运行过程中会产生一定的热量,需要进行温度控制。
确保设备运行在正常的温度范围内,以免因过热而损坏设备。
5. 防雷防潮在雷雨天气,需要加强对直流系统的防雷措施,并对设备进行防潮处理,以防止雷击和潮气对设备造成损害。
二、直流系统的故障处理1. 断路故障断路故障是直流系统常见的故障之一,可能由设备损坏、线路故障等导致。
需要及时查找故障点并进行修复,以确保系统的正常运行。
2. 短路故障短路故障会导致设备过载甚至烧毁,严重影响系统的安全和稳定性。
在发生短路故障时,需要立即切断电源,并及时寻找短路点并进行修复。
3. 触电事故在直流系统维护和运行过程中,触电事故是比较常见的意外。
发生触电事故时,需要立即切断电源,并对伤者进行急救和送医治疗。
4. 绝缘故障绝缘故障可能会导致设备和线路的损坏,甚至引发火灾。
在发现绝缘故障时,需要及时进行维修和更换绝缘材料,以确保系统的安全运行。
变电站直流系统的运行维护及故障处理是变电站运行管理的重要环节。
通过定期检查、清洁维护、定期维护、温度控制、防雷防潮等措施,可以保证直流系统的正常运行;而在出现断路故障、短路故障、触电事故、绝缘故障等问题时,需要及时进行处理,确保系统的安全稳定运行。
直流系统运行与维护摘要:时代在不断向前发展,我国的工业发展水平也在不断提升,整体的经济发展水平也逐步提升,为人民创造了更优越的生活条件。
无论是工业生产还是人们的生活,电能都作为主要的能源存在,在人们的生活中占据着非常重要的地位,为了满足社会不断发展的需要,我国的电力系统在迅猛发展,也深深的影响到各个行业。
对电力系统中的每个组成部分做好维护管理工作是保障供电可靠稳定的关键。
直流系统作为变电站的重要组成,其运行的可靠性及稳定性是保证变电站安全稳定,运行连续的关键。
关键词:变电站;直流系统;运行维护变电站直流系统担负着重要的职责,能够补充交流系统运行。
随着变电站的建设规模不断复杂化,对当前直流系统的稳定性和独立性的要求也不断提上日程。
在电网运行中,科学技术的进步,智能化技术的运用,使得变电站直流系统不断进行改造,在维护保养问题上面对了众多的困境。
在此基础上,做好变电站直流系统的结构分析,找到其中存在的问题,并提出运维工作的解决对策。
1直流系统运行方式直流系统主要通过直流小母线给二次控制屏内主变保护控制系统、35kV保护控制系统、10kV保护控制系统提供稳定可靠的直流电源。
此外还给电脑自动化系统、微机五防、远程监控操作等系统提供电源。
除了这些常规部分以外还通过交流逆变系统给一些必须要有可靠电源的附属系统提供持续可靠不间断的电源,如网络通讯、安防监控等等。
正常情况下,交流电源通过交流输入经过变压器输入至整流器,将交流电变成直流电,再经过滤波器进行滤波后向负荷输出直流电。
此外也可以同时给蓄电池进行充电。
通常情况下为了保证交流输入的稳定可靠,一般交流输入采用双回路同时输入,一主一备,双路之间可自动进行切换。
当负荷输出增大,整流器输出不能满足需要时,蓄电池也同时进行供电。
当两路交流电源同时出现故障造成停电(几率极小)、交流电源需要停电检修、整流器故障等情况时,只能由蓄电池向负荷进行供电。
在这种情况下需要主要蓄电池的供电能力,在不能尽快恢复整流输出的情况下,可视站内的具体情况,酌情对部分负荷进行拉闸断电,以保证站内直流电源的可靠持续供应。
简述变电站直流系统的运行维护摘要:直流系统是变电站系统中非常重要的组成部分,在电网运行的过程中,变电站直流系统发挥着至关重要的作用。
由于我国整体经济的持续提升,我国在电力上的需求也不断增长,因此,变电站直流系统运行的可靠与否对电网的安全运行起着至关重要的作用。
本文首先对变电站直流电源系统分析,然后讨论了变电站直流系统运行中的常见问题,最后提出了加强变电站直流系统运行维护的措施,以供参考。
关键词:变电站;直流系统;运行维护一、变电站直流电源系统分析1、直流电源系统接线接线方式。
目前,直流系统接线基本均为单母线分段接线方式,根据蓄电池和充电装置同直流系统的不同连接方式,单母线分段接线又分为两组蓄电池、两套充电装置的单母线分段接线和两组蓄电池、三套充电装置的单母线分段接线。
接线原则。
接线方式的科学性以及合理性直接影响到了系统的安全可靠性,所以接线的过程中需要遵循简单清晰、操作方便以及安全可靠的基本原则。
一般情况下,两段母线间的联络开关打开,整个直流系统分成两个没有电气联系的部分。
每段母线接一组蓄电池和一台充电装置,有第三套充电装置的则作为备用充电装置共用于两台充电装置,当某一充电装置停用时根据接线方式决定是投入母线间的联络开关还是投入备用充电装置。
每个设备单元单独接在直流母线上,进而保证各个单元的独立性,方便日后的检修维护。
2、直流系统蓄电池组目前为止,大部分的变电站都采用的是阀控式的密封铅酸蓄电池组以及镉镍碱性的蓄电池组,而因为阀控式的蓄电池组具有运行时不用进行电解液的检测以及不需要调酸水等传统的维护措施,所以最为广泛的应用范围。
这种免维护蓄电池具有的优势包括:2.1比普通的蓄电池组更具有经济性这种经济性表现为即便是同种容量的蓄电池具有较经济的价格以及更长的使用寿命,加上不需要后期的维护检修投入,所以在总投资方面更具有优势。
2.2比碱性的镉镍蓄电池使用方便镉镍蓄电池具有较低的电压,为了保证工作效果,便需要配备更多的数量,加上镉镍蓄电池容易在潮湿的环境中发生漏电的现象,增加了维护的难度,所以在使用方面不如阀控式的蓄电池方便简单。
变电站直流系统运行维护及故障处理摘要:变电站直流系统是变电站的重要组成部分,为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。
同时作为独立电源,直流系统在站用电失电的情况下,仍能保证在一定时间内提供可靠的直流电源及事故照明电源。
直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。
近年来,由于直流系统的故障缺陷导致变电站内开关拒动、保护误动等事故时有发生,造成了电力系统越级跳闸,扩大了事故影响范围。
因此,对直流系统运行维护进行分析研究,有很重要的实际意义。
关键词:变电站,直流系统,维护,故障1 变电站直流系统的概述1.1变电站中的直流系统的含义变电站是一种能向各种设备提供直流电源的、可独立操作的电源设备,可为开关控制、事故照明、信号设备以及系统监控等提供一定保障,其通常不会受到系统运行方式的影响。
如果系统的外部交流电出现忽然中断现象,可通过蓄电池向直流系统供电,从而使系统得以正常运行。
通过监控系统,可对蓄电池中各功能模块的状态与参数进行监测,从而可对直流系统进行有效的控制与管理,并可对电源系统进行有效的安全与自动化处理,进而可保证变电站的连续性与可靠性运行。
1.2变电站直流系统的组成一个典型的直流电源系统由交流输入、充电装置、馈电屏、蓄电池组、监控单元(含馈线状态监测单元)、绝缘监测(含接地选线)、硅降压回路(可选)、蓄电池电压巡检装置、电压电流测量表计等组成。
1.3变电站直流系统主要作用在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源;在交流电故障状态下,由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。
变电站一经投运,直流系统将不会进行停电检修,当直流系统发生故障时,将在带电的情况下进行查找和处理,加大了难度和风险,因此准确的分析故障和正确的查找方法将会大大提高安全系数。
1.4直流系统的运行方式直流系统先由变电站交流屏接入380V交流电,经过充电机(实质上是整流装置)转为220V或者110V直流电接入直流母线,蓄电池组与充电机输出并列接入直流母线,这样一方面充电机可以经直流母线给直流负荷供电,另一方面也可以对蓄电池组进行浮充。
变电站直流系统运行维护及故障处理变电站直流系统是电力系统中的重要部分,它负责将交流电转换为直流电,并向高压输电线路提供电力。
直流系统的运行维护及故障处理十分重要,一旦出现问题可能会对整个电力系统造成严重影响。
运行维护人员需要严格按照操作规程,定期进行检查和维护,并且能够快速准确地处理系统故障。
变电站直流系统的运行维护需要遵循以下几项基本原则:1.定期检查:对变电站直流系统的关键设备(如整流器、逆变器、直流配电装置等)进行定期检查和维护,确保设备性能稳定可靠。
2.系统清洁:保持整个直流系统的清洁,定期清理集尘器、除湿器和散热器等设备,确保设备正常工作。
3.温度控制:监控变电站直流系统各设备的温度,确保设备在安全温度范围内工作。
4.漏电保护:加强对直流系统的漏电保护措施,及时发现并排除漏电故障。
5.防雷保护:加强对直流系统的防雷保护措施,有效避免雷击导致的系统故障。
针对变电站直流系统可能出现的故障,运行维护人员需要熟悉各种故障的处理方法,能够快速准确地排除故障。
常见的直流系统故障包括:1. 整流器故障:整流器出现故障时,可能导致整个直流系统的工作中断。
此时需要及时检查整流器,找出故障原因并进行修理。
3. 直流配电装置故障:直流配电装置在工作过程中可能出现接触不良、开关故障等问题,导致直流系统的配电异常。
运行维护人员需要及时检查和修复配电装置故障。
4. 电池组故障:电池组是直流系统的备用电源,一旦电池组出现故障,可能导致系统在停电时无法正常工作。
运行维护人员需要定期检查电池组,发现并更换老化或损坏的电池。
1. 火速排除:一旦发现直流系统故障,需要立即停止相关设备的运行,并火速排除故障,确保系统安全。
2. 备用设备:在直流系统出现故障时,需要及时切换到备用设备,保障电力系统的持续供电。
3. 安全第一:在处理直流系统故障时,运行维护人员需要严格执行安全操作规程,确保人员和设备的安全。
变电站直流系统的运行维护及故障处理需要运行维护人员具备一定的专业知识和技能,能够熟练操作相关设备,并能够快速准确地处理各种故障。
变电站直流系统运行维护及故障处理变电站直流系统是变电站的重要组成部分,负责将交流电转换为直流电,并向各个设备提供电源。
直流系统的运行维护是确保变电站正常运行的关键环节,也是保障设备安全稳定运行的重要工作。
直流系统的运行维护主要包括以下几个方面:1. 接地系统的检查与维护:直流系统接地系统是保障设备安全运行的重要组成部分。
维护人员要定期对接地系统进行检查,确保接地电阻符合要求,及时清理接地电极,并检查连接线是否松动。
2. 电源设备的定期检修:直流系统的电源设备包括直流发电机、整流变压器等。
维护人员要定期对这些设备进行检修,包括检查绝缘状况、清洁设备表面、检查传动装置等。
3. 电池组的维护:直流系统的电池组是提供直流电源的重要组成部分。
维护人员要定期检查电池组的电压、电流、温度等参数,及时更换老化电池,清理电池端子和电池架,保持电池组良好的工作状态。
4. 直流开关设备的巡检维护:直流系统中的直流开关设备是控制直流电流流向的关键设备。
维护人员要定期巡检这些设备,检查触头、开关机构、螺栓等部件的运行情况,及时排除故障和隐患。
5. 直流系统维护记录的管理:维护人员要做好直流系统的维护记录,记录设备的维护情况、故障处理情况等,为以后的维护工作提供参考。
直流系统的故障处理是确保设备正常运行的关键环节。
在故障发生时,维护人员要及时采取措施进行处理,主要包括以下几个步骤:1. 故障现象的分析与判断:维护人员要准确判断故障现象,确定故障的性质和范围,以便采取正确的处理措施。
2. 设备的隔离与停电:在处理故障之前,维护人员要及时进行设备的隔离与停电,确保自身安全,防止故障扩大。
3. 故障设备的修复或更换:根据故障的性质和原因,维护人员要及时修复或更换故障设备,保证设备的正常运行。
4. 系统的恢复与试运行:在故障设备修复或更换之后,维护人员要进行系统的恢复与试运行,确保设备正常工作。
5. 故障分析与防范措施的总结:维护人员要对故障进行分析,总结故障原因,提出相应的防范措施,以预防类似故障的再次发生。
浅谈直流系统的运行与维护摘要:介绍zhjk002g型智能高频开关直流电源系统组成及工作原理和它的运行与维护;在运行与维护中常见故障的处理。
关键词:直流蓄电池性能前言:在发电厂及变电站中,直流电源是核心,为断路器分合闸及二次回路中的仪表、继电保护和事故照明等提供直流电源,它的重要性就可想而知了,它就相当于是发电厂整个二次系统的心脏,为二次系统的正常运行提供动力。
但是很多二次技术人员都只对发电厂的保护回路及控制回路等比较重视而对为继电保护回路提供能量的直流系统的重要性就忽视了。
平时维护一般只是进行一些简单的蓄电池电压测试和绝缘监视等。
这就使直流系统往往运行在不可控的状态,这是相当危险的。
下面简单谈一下直流系统的组成及工作原理和它的运行与维护。
1.典型直流系统的组成及工作原理直流系统主要由充电模块、控制单元、直流馈电单元、降压单元、绝缘监测、蓄电池组等组成。
其中最主要的设备就是充电模块和蓄电池组。
近年来,随着电力技术的发展,高频开关模块型充电装置已逐步取代相控型充电装置,而阀控式密封铅酸蓄电池已逐步取代固定型铅酸蓄电池。
电力系统现在使用的高频开关电源整流系统比如zhjk002g型智能高频开关直流电源系统根据功能可划分为高频开关整流模块、监控模块、配电监控模块、绝缘监测模块、交流配电单元、蓄电池监测仪、蓄电池组、馈电单元几部分。
下面简单分析各个部分的工作原理和功能:交流配电单元:直流系统一般都有两路交流电输入,正常时交流电输入切换开关置于“自动”位置, 1路工作,2路备用,交流电经交流输入空气开关、交流接触器、避雷器等送至各个充电模块。
配电监控模块:主要是对交流输入和直流输出的监控,可检测三相交流输入电压,蓄电池组端口电压,蓄电池充/放电电流,动力母线电压,控制母线电压,负载总电流;并且实现空气开关跳闸,防雷器损坏,蓄电池组电压过高/过低,蓄电池组充电过流,蓄电池组熔丝断,直流母线过/欠压,各输出支路接地等故障告警。
变电站直流系统的运行维护摘要:近年来,我国电力需求持续上涨,各个地区的电网系统快速发展,变电站系统中引入了多种新设备和新技术,这在一定程度上影响了变电站直流系统的正常运行。
近几年来,随着我国科学技术的快速发展,直流系统中引入了某些新型技术及设备,这给变电站中直流系统的运行与维护带来了一定影响,因此,对变电站直流系统运行中的诸多问题进行研究,加强直流系统的维护与管理,具有重要意义。
所以,本文对变电站直流系统的运行维护进行探讨。
关键词:直流系统;运行;维护一、变电站直流系统概述直流系统可以为多种设备提供所需的直流电源,可以实现独立操作,属于一种电源设备。
与此同时,对于事故照明、系统监控、开关控制和信号设备等也提供了大力保障,一般情况下,并不会受到系统运行方式的影响。
一旦系统外部的交流电发生中断,则需要利用蓄电池来向直流系统进行供电,保证系统运行的更加正常。
而在监控系统的作用之下,能够实现对于蓄电池各个功能模块状态以及参数的有效监控,以保证合理控制并管理直流系统,实现对于电源系统的自动处理,确保电源系统的安全,使得变电站运行更具连续性和可靠性。
二、变电站直流系统运行中的问题分析1、绝缘监测装置通常情况下,绝缘监测装置容易出现死机、插件的烧毁与损坏等多种问题。
其中,部分绝缘监测装置死机以后会导致整个变电站的直流系统失去地点,而还有部分绝缘装置在相同母线的多路电源馈线下降的状态下,无法保证报警的正确性。
影响绝缘监测装置运行状态的决定性因素就是系统网络拓撲,比较典型的就是很多绝缘监测装置的馈线屏都是辐射型,然而,在下一级回路中会与小母线连接,进而形成环网结构。
但是,目前阶段,仍然以辐射型检测原理对绝缘监测装置进行检测,因而导致在失地情况下只能够完成报警而难以保证选线的正确性。
2、蓄电池维护当前,变电站的工作人员维护意识十分薄弱。
因为变电站的蓄电池使用量极大,所以,实际维护工作量也随之增加,工作人员需要持之以恒。
变电站直流系统运行维护问题分析摘要:在变电站中,直流系统起着开关分合闸、继电保护、自动控制和信号设备等功能的作用。
同时,当变电站停电时,该系统还可以在一段时间内向事故现场供电和应急照明供电。
直流系统的安全可靠性对变电站乃至整个电网的安全性和可靠性有着重要的意义。
文章对变电站直流系统的运行与维修做了详细的分析与讨论,首先介绍了变电站直流系统,详细地分析了蓄电池、直流屏装置和充电装置的问题及维修,并对直流系统的故障处理方法进行了详细的阐述。
关键词:变电站;直流系统;运维管理;故障处理引言:在电力系统中,直流电源起着至关重要的作用,它可以对交流电源的功能进行有效地补偿。
近年来,由于电网的复杂性日益增加,电网的供电压力也日益增大。
但由于其可靠性高、独立性强、稳定性好等优点,在电力系统中的地位日益重要。
随着社会的进步和科学技术的进步,对直流系统的复杂性和技术的需求也越来越大,因此,对其维护的难度也越来越大。
针对这一点,应该考虑到目前变电站直流系统中出现的一些问题,加强操作和维修,以保证电网的正常供电。
1.变电站直流系统运行维护问题1.1蓄电池的运行维护问题在实际使用中,一般会遇到如下几个问题:首先是电池免维修。
在直流系统中,阀控式密封铅酸蓄电池也叫免维修蓄电池,这会给工作人员带来一些心理上的困扰,在使用时也很少进行维修,这既会带来安全风险,也会缩短蓄电池的寿命。
如果不进行日常的维修保养,电池在一定的时间内就会发生故障。
其次,在使用过程中,电池会出现爬碱现象,造成电池的绝缘性能下降。
最后,电池在使用时,经常发生鼓肚、漏液等情况,从而使相关电池发生故障。
由于蓄电池方面的问题,使得直流电源不能正常工作。
1.2充电机运行维护问题在实际的操作和维修中,经常存在以下问题:首先,失电问题,维修人员以为只要充电机不出大问题,就不会对整体的直流系统产生影响,缺乏对其电压的日常整定工作,当变电站中的降压变电器发生失电现象时,对蓄电池的检查并没有发现什么问题,再进行进一步的检测,就会发现中间继电器的电压比较高,从而使继电器发生了一定的动作,切断了直流电源,从而发生了失电问题;其次,是过充问题,也是由于充电机本身的编程设置和蓄电池组的匹配不当,从而导致了充电电压的升高,从而导致了蓄电池组的过充;此外,有些变电站经常出现局部故障的现象;最后,部分变电站中的相控电源往往具有很高的波纹系数,这在操作时会增大设备的损耗,造成设备过热。

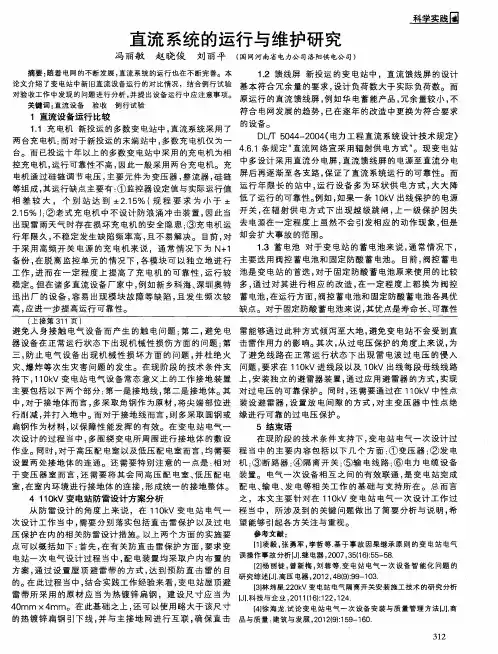

直流系统的运行与维护研究
随着电网的不断发展,直流系统的运行也在不断完善。
本论文介绍了变电站中新旧直流设备运行的对比情况,结合例行试验对验收工作中发现的问题进行分析,并提出设备运行中应注意事项。
标签:直流设备验收例行试验
1 直流设备运行比较
1.1 充电机新投运的多数变电站中,直流系统采用了两台充电机;而对于新投运的末端站中,多数充电机仅为一台。
而已投运十年以上的多数变电站中采用的充电机为相控充电机,运行可靠性不高,因此一般采用两台充电机。
充电机通过硅链调节电压,主要元件为变压器,整流器,硅链等组成,其运行缺点主要有:①监控器设定值与实际运行值相差较大,个别站达到±
2.15%(规程要求为小于±2.15%);②老式充电机中不设计防浪涌冲击装置,因此当出现雷雨天气时存在损坏充电机的安全隐患;③充电机运行年限久,不稳定发生缺陷频率高,且不易解决。
目前,对于采用高频开关电源的充电机来说,通常情况下为N+1备份,在脱离监控单元的情况下,各模块可以独立地进行工作,进而在一定程度上提高了充电机的可靠性,运行较稳定。
但在诸多直流设备厂家中,例如新乡科海、深圳奥特迅出厂的设备,容易出现模块故障等缺陷,且发生频次较高,应进一步提高运行可靠性。
1.2 馈线屏新投运的变电站中,直流馈线屏的设计基本符合冗余量的要求,设计负荷数大于实际负荷数。
而原运行的直流馈线屏,例如华电蓄能产品,冗余量较小,不符合电网发展的趋势,已在逐年的改造中更换为符合要求的设备。
DL/T 5044-2004《电力工程直流系统设计技术规定》4.6.1条规定“直流网络宜采用辐射供电方式”。
现变电站中多设计采用直流分电屏,直流馈线屏的电源至直流分电屏后再逐渐至各支路,保证了直流系统运行的可靠性。
而运行年限长的站中,运行设备多为环状供电方式,大大降低了运行的可靠性。
例如,如果一条10kV出线保护的电源开关,在辐射供电方式下出现越级跳闸,上一级保护因失去电源在一定程度上虽然不会引发相应的动作现象,但是却会扩大事故的范围。
1.3 蓄电池对于变电站的蓄电池来说,通常情况下,主要选用阀控蓄电池和固定防酸蓄电池。
目前,阀控蓄电池是变电站的首选,对于固定防酸蓄电池原来使用的比较多,通过对其进行相应的改造,在一定程度上都换为阀控蓄电池,在运行方面,阀控蓄电池和固定防酸蓄电池各具优缺点。
对于固定防酸蓄电池来说,其优点是寿命长、可靠性高,缺点是造价高、维护量大;而对于阀控蓄电池来说,使用安全、日常维护量小是其优点所在,与固定防酸蓄电池相比,其可靠性和寿命等要略逊一筹。
MCHAELR.M00RE通过近10年对超过7万5千只阀控蓄电池进行相应的研究,其结果显示:阀控蓄电池的实际使用寿命通常为4~8
年,与设计使用寿命10~20年相比,存在较大的差距。
因此,巩固和强化蓄电池的可靠性是合理设计的重点。
2 直流系统的验收
2.1 验收充电机在验收充电机的过程中,通常情况下,验收对象主要是包括稳压、稳流、充电程序转换等,另外,验收还涉及到纹波系数,通过对模块间的均流特性进行验收,进而完成对采用高频开关电源的充电机的验收。
通过对2008年以后投运的直流设备缺陷进行统计,并对2011年例行试验工作进行总结后,发现新投运的充电机出现模块故障比例较大,原因如下:①模块输出电源损坏;②模块风扇原因。
2010年投运的新站中,邯郸五一八厂的充电机还存在着无单独模块故障信号,其只与交流故障并发的问题。
由于试验工具所限,未对充电机的纹波系数进行检验。
建议应对纹波系数进行检验,保证设备长期运行的可靠性。
2.2 验收馈线屏和馈出线网络对馈线屏和馈出线网络进行验收的过程中,验收的主要内容包括:一是验收直流馈出线网络的开关柜、保护屏是否采用交流空开;二是验收直流馈出线网络是否满足级差配合;三是验收馈出线网络的接线是否与图纸相符,并对接地进行逐路试验,验证是否正确选线。
在验收时,同时将馈线屏和馈出线网络结合,进行一起验收。
新投运馈线屏中设计多采用软信号,通过监控装置传输信号,减少电缆的施放量,提高了系统运行的稳定性。
而原馈线屏设计采用硬接点,电缆耗费多,且因为接点不牢等原因,导致设备运行不稳定,易发生缺陷。
建议设计中采用双套信号传输,即软、硬两套信号传输的方法。
2.3 验收蓄电池通常情况下,在设备投入运行之前,安装单位和厂家需要对蓄电池进行相应的验收,验收内容主要包括:核对性充放电试验、测试蓄电池内阻,检验其容量是否满足要求等。
新投运的各站蓄电池运行中,主要有两方面的问题:
①电池间距不符合要求。
国家电网公司《直流电源系统管理规范》“直流电源系统技术标准”5.2.4.3条规定,蓄电池在电池柜内必须要摆放整齐,在一定程度上确保足够的空间:并且蓄电池,以及蓄电池与上层隔板之间在间距方面分别超过15mm和150mm。
新投入的蓄电池中蓄电池间距明显小于规定中的距离。
(见右图)
②容量下降快。
新投运的蓄电池中,广东汤浅出厂的阀控式电池容量下降较快,单只电池电压低,容量降低的缺陷发生频次较高。
通过采取蓄电池容量试验的方法,消除此类缺陷。
建议加强直流检查等工作,从蓄电池出厂时应投运同批次产品,减少此类缺陷发生。
3 直流系统运行维护
3.1 确定运行中阀控蓄电池的核对性充放电周期在直流系统中,阀控蓄电池的应用范围比较广泛。
在运行过程中,阀控蓄电池也比较容易产生多种多样的问题,通常情况下,过充、过放、渗液、环境温度过高,以及浮充电压过高等因素,在一定程度上都会对蓄电池的健康构成影响和制约。
建议通过每年的春、秋季例行试验,结合容量试验等方式及时发现蓄电池的运行隐患。
根据规程要求,应尽快更换容量小于80%的蓄电池组,将核对性充放电周期在更换前应缩短为3个月至半年。
3.2 对蓄电池的均衡充电对于个别落后的蓄电池,通过均衡充电对单只落后的电池进行相应的充电处理,使其容量在一定程度上得到恢复。
对于单体蓄电池来说如果充电无效,需要更换新的单体蓄电池。
为了防止多数正常电池被過度充电,通常情况下,不宜通过对整组蓄电池进行均衡充电的方法,对个别落后蓄电池进行处理。
3.3 运行中蓄电池的不一致性将规格相同的单体蓄电池按照一定的原则组成蓄电池组,在电压、荷电量、容量及其衰退率、寿命、温度影响、自放电率及其随时间变化率等方面,由于单体蓄电池之间存在一定的差异,这种差异就是所谓的蓄电池的不一致性。
通常情况下,单体蓄电池之间的差异主要表现为:将单体蓄电池串联使用时,单瓶浮充电压表现出很大的差异。
在将单体蓄电池组装成蓄电池组的过程中,虽然对单体蓄电池进行了筛选,在一定程度上能够确保单体蓄电池具有较好的一致性,但是使用一段时间后,随着单体蓄电池单瓶浮充电压差别的不断增加,蓄电池的不一致性逐渐严重,同时出现恶性循环,进而整组蓄电池的使用寿命在一定程度上出现了降低。
3.4 定期检测直流系统对直流系统每年应进行定期检查,同时结合变电站的春、秋季例行试验性检查,在检查过程中,检测项目主要涉及蓄电池、充电和监控装置,以及绝缘监察装置等,检测内容和监测方法,则要参考国网公司《直流电源系统管理规范》的相关规定。
4 结论
直流系统作为变电站的重要组成部分,将会直接影响和制约变电站的正常运行。
另外,变电站的可靠性,也受到直流系统设计方案是否合理、验收把关是否严格、日常维护是否到位等的直接影响和制约。
对于直流系统来说,要认真对待变电站设计、验收、运行维护的各个环节,同时抓住关键环节,进而在一定程度上确保变电站安全运行。
参考文献:
[1]高宏伟,隋喆等.直流电源系统管理规范,国家电网生技[2005]
172号,2005.
[2]刘黎华,刘海梅.浅析220kV及以下变电所直流系统的设计与选择[J].中小企业管理与科技(上旬刊),2008(10).
[3]谢慧丽.浅谈变电站直流系统验收主要项目及质量标准[J].价值工程,2012(26).。
