直流电源系统设备检修规范附件8直流电源系统设备检修规范（附编制说明）国家电⽹公司⼆○○五年三⽉⽬次前⾔........................................................................ I ⽬录....................................................................... II 第⼀章总则.. (1)第⼆章引⽤标准 (1)第三章基本要求 (1)第四章检修前的准备 (3)第五章检测项⽬及要求 (3)第六章故障处理及要求 (8)第七章检修项⽬及要求 (11)第⼋章试验项⽬及要求 (17)第九章检修报告编写及要求 (18)第⼗章验收投运 (18)附录 A 使⽤设备、⼯器具及材料⼀览表 (19)附录 B 充电参数的主要参数 (23)附录 C蓄电池电解液标准 (24)附录 D蓄电池的充放电参数 (26)附录 E检修报告 (27)直流电源系统设备检修规范编制说明 (36)第⼀章总则第⼀条为了保证电⽹安全可靠运⾏，提⾼直流电源系统设备的检修质量，使检修⼯作制度化、规范化，特制定本规范。

第⼆条本规范是依据国家、⾏业有关标准、规程和规范，并结合近年来国家电⽹公司输变电设备评估分析、⽣产运⾏分析以及现场运⾏和检修经验⽽制定的。

第三条本规范规定了直流电源系统设备检修的基本要求、检修前的准备、检测项⽬、故障处理、检修项⽬及质量要求、试验项⽬及要求、检修报告的编写以及验收投运等内容。

第四条本规范适⽤于国家电⽹公司系统的直流电源系统设备的检修⼯作。

第五条各⽹省公司可根据本规范，结合本地区实际情况制定相应的实施细则。

第⼆章引⽤标准第六条以下为本规范引⽤的标准、规程和导则，但不限于此。

GB/T 13337.1-1991 固定型防酸隔爆式铅酸蓄电池技术条件DL/T 637—1997 阀控式密封铅酸蓄电池订货技术条件DL/T 459—2000 电⼒系统直流电源柜订货技术条件DL/T 724—2000 电⼒系统蓄电池直流电源装置运⾏与维护技术规程DL/T 781—2001 电⼒⽤⾼频开关整流模块DL/T 5044—2004 电⼒⼯程直流系统设计技术规程国家电⽹公司《变电站管理规范》（试⾏）国家电⽹公司《直流电源系统技术标准》国家电⽹公司《直流电源系统运⾏规范》国家电⽹公司《直流电源系统技术监督规定》国家电⽹公司《预防直流电源系统事故措施》第三章基本要求第七条根据直流电源系统设备⾃⾝的特点，其检修以运⾏维护、检测、故障处理等为主要内容，更新改造应以设备的状态评估为依据。

交、直流配电柜巡回检查、维护制度范文一、巡回检查1. 巡查频率为确保直流配电柜的正常运行，每月进行一次巡回检查，同时在发生突发情况或特殊情况下，随时进行必要的检查。

2. 检查内容（1）检查配电柜外观情况，如有任何损坏或异常，立即记录并报告上级。

（2）检查配电柜的接地情况，确保接地良好。

（3）检查电流表和电压表的工作状态，如有故障或不准确，及时更换或修理。

（4）检查各设备的运行情况，确保正常工作。

（5）检查设备的温度，如有过热现象，立即采取措施消除隐患。

（6）检查连接线是否牢固，如有松动或破损，立即修复。

3. 检查记录每次巡回检查都应当记录下来，包括巡查时间、巡查人员、巡查内容、巡查结果等，以便日后查阅和分析。

二、维护措施1. 清洁维护（1）定期对直流配电柜进行清洁，包括表面和内部的清洁工作。

（2）清洁过程中，注意使用干布或者适当的清洁剂，不使用水或其他液体直接清洗。

（3）清洁过程中，应当切断电源，确保安全。

2. 检修维护（1）定期对直流配电柜进行检修，包括检查设备的内部结构、连接线路、继电器等。

（2）对于损坏或故障的设备，应及时更换或修理，确保其正常运行。

（3）检修过程中，应当切断电源，确保安全。

3. 维护记录每次维护都应当记录下来，包括维护时间、维护人员、维护内容、维护结果等，以便日后查阅和分析。

四、安全措施1. 工作人员必须穿戴符合要求的工作服，佩戴好防护用具，确保个人安全。

2. 工作人员必须经过专业的培训，熟悉直流配电柜的工作原理和操作流程。

3. 工作人员进入配电柜维修的时候，必须切断电源，确保安全。

4. 禁止在直流配电柜附近存放易燃、易爆物品，确保周围环境的安全。

五、应急处理在发生突发情况或特殊情况下，应立即采取应急处理措施，包括但不限于：（1）切断电源，确保人员安全。

（2）及时报告上级，寻求专业人士的帮助。

（3）在处理过程中，必要时可以暂时绕过配电柜，保证其他设备的正常供电。

六、整改措施对于巡回检查和维护中发现的问题，应及时将问题上报，组织专业人员进行处理。

电力系统用蓄电池直流电源装置运行与维护技术规程本文为《电力系统用蓄电池直流电源装置运行与维护技术规程》，适用于电力系统用蓄电池直流电源装置的运行与维护。

一、定义1.1 蓄电池直流电源装置（简称直流电源装置）：指由蓄电池、负载(或电源)、充放电控制设备构成的系统，能满足不同负载的需要，具有发电能力、负载能力和控制能力的装置。

1.2 蓄电池：指能够通过电流进行充放电过程的能量转换设备，用于储存和发放电能的装置。

1.3 电力系统：指由发电机、变压器、电力线路构成的能为负载提供电能的系统。

二、直流电源装置的应用2.1 电力系统用直流电源装置的主要用途：（1）替代原有电力系统中的发电机，作为电力系统的辅助电源；（2）供应一定规模的短时,抗干扰性较强的密集负载；（3）补充电力系统的空载备用电源；（4）提高电力系统的电压稳定度。

2.2 根据不同的用途，应建设不同规模的直流电源装置：（1）集中式直流电源装置：一般由大型蓄电池、大容量负载组成；（2）分配式直流电源装置：一般由小型蓄电池、小容量负载组成；（3）定制式直流电源装置：根据特定要求设计，可以安装在特定空间位置。

三、直流电源装置的运行与维护3.1 运行（1）定期检查蓄电池容量，确保其健康运行；（2）定期检查负载状态，确保其正常运行；（3）应定期检查充放电控制设备，确保其正常运行；（4）应定期测量电力系统中的电流电压，确保其正常运行；（5）严禁在不确定的情况下，调整任何参数或功能；（6）监控和记录整个系统的运行参数，及时发现故障信号；（7）根据故障信号，及时采取措施维护和修复；（8）应定期进行维护检查，确保系统稳定可靠。

国家电网公司二○○五年三月目录第一章总则 1第二章引用标准 1第三章设备验收 1第四章设备运行维护管理 5第五章蓄电池的运行及维护 6第六章充电装置的运行及维护 10第七章微机监控装置的运行及维护 11第八章直流系统巡视检查项目 11第九章事故和故障处理预案 12第十章技术培训要求 14第十一章设备技术管理 15第十二章备品备件管理 16第十三章直流电源系统设备更新改造和报废 16直流电源系统运行规范编制说明 17第一章总则第一条为了规范直流电源系统的运行管理，促进发电厂、变电站（换流站、串补站、通信站）直流系统运行管理水平的提高，特制定本规范。

第二条本规范依据国家、行业的有关标准、规程和规范并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本规范对直流电源系统设备验收、运行维护、巡视检查、缺陷及异常处理、技术管理、培训等方面提出了具体要求。

第四条本规范适用于国家电网公司系统所属单位直流电源系统的运行管理工作。

第五条各网省公司可根据本规范，结合本地区实际情况制定相应的实施细则.第二章引用标准第六条以下为本规范引用的标准、规程和导则，但不限于此。

GB/T 13337。

1-1991 固定型防酸隔爆式铅酸蓄电池订货技术条件GB 50172-1992 电气安装工程蓄电池施工及验收规范DL/T 5044—1995 火力发电厂、变电所直流系统设计技术规定DL/T 637—1997 阀控式密封铅酸蓄电池订货技术条件DL/T 459—2000 电力系统直流电源柜订货技术条件DL/T 724—2000 电力系统用蓄电池直流电源装置运行与维护技术规程国家电网公司《电力生产设备评估管理办法》国家电网公司《变电站管理规范》(试行）国家电网公司《直流电源系统技术标准》国家电网公司《直流电源系统技术监督规定》国家电网公司《预防直流电源系统事故措施》国家电网公司《直流电源系统检修规范》第三章设备验收第七条交接验收当直流电源系统设备安装调试完毕后,应进行投运前的交接验收试验。

直流电源装置及蓄电池检修维护规程1 范围本规程规定了220V电压等级直流电源装置(包括阀控铅酸蓄电池、充电装置、微机监控器) 检修和维护的技术要求。

2 引用标准DL/T 724—2000《电力系统用蓄电池直流电源装置运行与维护技术规程》3 名词术语名词术语按标准GB/T 2900.11-1988、GB/T 2900.33-1993、DL/T 724-2000中的规定。

4 流系统的基本技术要求4.1 本规程的基本目的4.1.1 保证发电机组及变电所中直流电源装置有良好的运行状态，从而延长其使用年限；4.1.2 保证发电机组及变电所中直流母线电压均在合格范围；4.1.3 保证发电机组及变电所中蓄电池组有合格的放电容量；4.1.4 保证发电机组及变电所中直流电源装置的供电可靠性；4.1.5 保证蓄电池运行维护人员的安全。

4.2 发电机组及变电所中直流电源装置的运行维护人员，技术管理部门部等有关工程技术人员，均应熟悉和贯彻执行本规程的有关规定。

4.3 阀控式蓄电池，宜配备下列仪表、用具、备品备件和资料。

4.3.1 仪表4.3.1.1 数字万用表；4.3.1.2 水银玻璃温度计用于测量周围的环境温度；4.3.1.3 红外感应式温度计用于测量单只表面温度；4.3.1.4 电池容量测试器、微欧级内阻测试仪、微欧级连接条电阻测试仪（可用便携式蓄电池性能快速分析仪代替）；4.3.1.5 蓄电池发电测试系统；4.3.2 安全护具4.3.2.1 护目镜或面罩、绝缘工具、手套、耐酸围裙；4.3.2.2 绝缘扳手、塑料刷、其它清扫工具。

4.3.3 备品适当数量的蓄电池（可按总数的1%）。

4.3.4 资料4.3.4.1 蓄电池直流电源装置运行记录；4.3.4.2 蓄电池组制造厂家的技术资料、试验报告；4.3.4.3 充电浮电装置的说明书和电气原理图；4.3.4.4 自动装置，微机监控装置的使用说明书；4.3.4.5 投运前三次充放电循环，蓄电池组端电压、单体电池电压的记录；运行中定期均衡充电、定期核对放电的记录、定期的内阻及连接器电阻的测试记录。

UPS和直流系统检修规程技术部UPS和直流系统检修规程第一章 UPS装置检修规程1.设备概况及参数1.1 设备概述办公楼机房UPS型号及相关参数：；控制楼UPS机房型号及相关参数：。

1.2 主要技术参数（1）交流电源额定电压：AC380/220V；允许电压偏差：－15%～+15%；频率：50Hz±6%；波形：正弦，波形畸变不大于5%。

（2）直流电源额定电压：DC220V；允许电压偏差：－20%～+15%；纹波系数：不大于5%。

2.设备维护标准3.设备故障处理4.检修项目5.检修步骤、工艺方法及质量标准5.1 外观及接线检查（1）检查UPS各元器件的材料质量、焊接等工艺质量应良好，无虚焊及老化现象。

（2）检查UPS各元器件标志、回路标号应正确完整清晰。

（3）检查UPS各板卡接头固定良好，无松动现象，板卡无明显损坏及变形现象。

（4）检查柜内二次回路接线连接良好，所有端子应紧固，无松动现象。

5.2 盘柜卫生清扫（1）用吹风机对盘柜外部及顶棚进行清扫、吹灰，要求清洁无灰。

（2）用毛刷及吹风机小风档对盘柜内部各元件进行清扫，要求清洁无灰。

5.3 信号检查检查UPS至DCS信号，要求与设计图纸及DCS实际信号一致。

5.4 切换试验（1） UPS恢复供电，开机是否正常。

（2）检查装置面板及指示灯运行正常，检查UPS风扇是否运行正常。

（3）装置主电源供电，手动拉开主电源开关，将UPS由主电源供电切换至直流供电。

同时进行切换录波检查输出电压波形，要求波形无明显波动及中断现象，供电正常。

（4）装置直流供电，合上主电源开关，将UPS由直流供电切换至主电源供电。

同时进行切换录波，检查输出电压波形，要求波形无明显波动及中断现象，供电正常。

（5）装置主电源供电，断开直流电源开关，手动拉开主电源开关，将UPS由主电源供电切换至自动旁路供电。

同时进行切换录波检查输出电压波形，要求波形无明显波动及中断现象，供电正常。

（6）装置旁路供电，合上主电源开关，手动拉开旁路供电电源开关，将UPS由旁路供电切换至主电源供电。

变电站直流系统运行维护及故障处理变电站直流系统是电力系统中的重要部分，它负责将交流电转换为直流电，并向高压输电线路提供电力。

直流系统的运行维护及故障处理十分重要，一旦出现问题可能会对整个电力系统造成严重影响。

运行维护人员需要严格按照操作规程，定期进行检查和维护，并且能够快速准确地处理系统故障。

变电站直流系统的运行维护需要遵循以下几项基本原则：1.定期检查：对变电站直流系统的关键设备（如整流器、逆变器、直流配电装置等）进行定期检查和维护，确保设备性能稳定可靠。

2.系统清洁：保持整个直流系统的清洁，定期清理集尘器、除湿器和散热器等设备，确保设备正常工作。

3.温度控制：监控变电站直流系统各设备的温度，确保设备在安全温度范围内工作。

4.漏电保护：加强对直流系统的漏电保护措施，及时发现并排除漏电故障。

5.防雷保护：加强对直流系统的防雷保护措施，有效避免雷击导致的系统故障。

针对变电站直流系统可能出现的故障，运行维护人员需要熟悉各种故障的处理方法，能够快速准确地排除故障。

常见的直流系统故障包括：1. 整流器故障：整流器出现故障时，可能导致整个直流系统的工作中断。

此时需要及时检查整流器，找出故障原因并进行修理。

3. 直流配电装置故障：直流配电装置在工作过程中可能出现接触不良、开关故障等问题，导致直流系统的配电异常。

运行维护人员需要及时检查和修复配电装置故障。

4. 电池组故障：电池组是直流系统的备用电源，一旦电池组出现故障，可能导致系统在停电时无法正常工作。

运行维护人员需要定期检查电池组，发现并更换老化或损坏的电池。

1. 火速排除：一旦发现直流系统故障，需要立即停止相关设备的运行，并火速排除故障，确保系统安全。

2. 备用设备：在直流系统出现故障时，需要及时切换到备用设备，保障电力系统的持续供电。

3. 安全第一：在处理直流系统故障时，运行维护人员需要严格执行安全操作规程，确保人员和设备的安全。

变电站直流系统的运行维护及故障处理需要运行维护人员具备一定的专业知识和技能，能够熟练操作相关设备，并能够快速准确地处理各种故障。

DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程1 范围本标准规定了电力系统用蓄电池直流电源装置（包括蓄电池、充电装置、微机监控器）运行与维护(de)技术要求和技术参数,适用于电力系统各部门直流电源(de)运行和维护.2 引用标准下列标准所包含(de)条文,通过在本标准中引用而构成为本标准(de)条文.本标准出版时,所示(de)版本均为有效.所有标准都会被修订,使用本标准(de)各方应探讨使用下列标准最新版本(de)可能性.GB/ 蓄电池名词术语GB/ 电工术语电力电子技术DL/T459-2000 电力系统直流电源柜订货技术条件3 名词术语名词术语除按引用标准GB/及GB/中(de)规定外,再增补以下名词术语：初充电新(de)蓄电池在交付使用前,为完全达到荷电状态所进行(de)第一次充电.初充电(de)工作程序应参照制造厂家说明书进行.恒流充电充电电流在充电电压范围内,维持在恒定值(de)充电.均衡充电为补偿蓄电池在使用过程中产生(de)电压不均现象,使其恢复到规定(de)范围内而进行(de)充电.恒流限压充电先以恒流方式进行充电,当蓄电池组电压上升到限压值时,充电装置自动转换为限压充电,至到充电完毕.浮充电在充电装置(de)直流输出端始终并接着蓄电池和负载,以恒压充电方式工作.正常运行时充电装置在承担经常性负荷(de)同时向蓄电池补充充电,以补偿蓄电池(de)自放电,使蓄电池组以满容量(de)状态处于备用.补充充电蓄电池在存放中,由于自放电,容量逐渐减少,甚至于损坏,按厂家说明书,需定期进行(de)充电.恒流放电蓄电池在放电过程中,放电电流值始终保持恒定不变,直放到规定(de)终止电压为止.容量试验（蓄电池）新安装(de)蓄电池组,按规定(de)恒定电流进行充电,将蓄电池充满容量后,按规定(de)恒定电流进行放电,当其中一个蓄电池放至终止电压时为止,按以下公式进行容量计算：C=Ift(Ah)式中C -蓄电池组容量,Ah；If_-恒定放电电流,A；t -放电时间,h.核对性放电在正常运行中(de)蓄电池组,为了检验其实际容量,将蓄电池组脱离运行,以规定(de)放电电流进行恒流放电,只要其中(de)一个单体蓄电池放到了规定(de)终止电压,应停止放电.按条计算蓄电池组(de)实际容量. 稳流精度交流输入电压在额定电压±10%范围内变化、输出电流在20%～100%额定值(de)任一数值,充电电压在规定(de)调整范围内变化时,其稳流精度按以下公式计算:IM-IZIZ ×100%式中δI -稳流精度；IM -输出电流波动极限值；IZ -输出电流整定值稳定精度交流输入电压在额定电压±10%范围内变化,负荷电流在0～100%额定值变化时,直流输出电压在调整范围内(de)任一数值时其稳压精度按以下公式计算：UM-UZUZ ×100%式中δU -稳压精度；UM -输出电压波动极限值；UZ -输出电压整定值.纹波系数充电装置输出(de)直流电压中,脉动量峰值与谷值之差(de)一半,与直流输出电压平均值之比.按以下公式计算：δ=Uf-Ug2Up ×100%式中δU -纹波系数；Uf -直流电压中脉动峰值；Ug -直流电压中脉动谷值；Up -直流电压平均值.效率充电装置(de)交流额定输入功率与直流输出功率之比.按以下公式计算：η=WDWD ×100%式中η -效率；WD -直流输出功率；WA -交流输入功率."三遥"功能遥信功能、遥测功能、遥控功能(de)简称.均流及均流不平衡度采用同型号同参数(de)高频开关电源模块整流器,以（N+1）或（N+2）多块并联方式运行,为使每一个模块都能均匀地承担总(de)负荷电流,称为均流.模块间负荷电流(de)差异,叫均流不平衡度.按以下公式计算：β=I-IPIN ×100%式中β -均流不平衡；I -实测模块输出电流(de)极限值；IP -N个工作模块输出电流(de)平均值；IN -模块(de)额定电流值.电磁兼容设备或系统在电磁环境中,能正常工作,并不对环境中(de)任何事物产生不允许(de)电磁骚扰(de)能力.严酷等级在抗扰性试验中规定(de)影响电磁量值.共模电压在每一导体和所规定(de)参照点之间（往往是大地或机架）出现(de)相量电压(de)平均值.差模电压在规定(de)一组有效导体中任意两导体之间(de)电压.蓄电池容量符号C5-5h率额定容量,Ah；C10_10h率额定容量,Ah.放电电流符号I5-5h率放电电流,数值C5/5,A；I10-10h率放电电流,数值C10/10,A.4 基本要求本规程(de)基本目(de).4.1.1 保证发电厂、变电所中直流电源装置有良好(de)运行状态,从而延长其使用年限；保证发电厂、变电所中直流母线电压均在合格范围；保证发电厂、变电所中蓄电池组有合格(de)放电容量；保证发电厂、变电所中直流电源装置(de)供电可靠性；保证蓄电池运行维护人员(de)安全.发电厂、变电所中直流电源装置(de)专职工程师,运行维护人员,局、厂科室、工区、分场等有关工程技术人员,均应熟悉和贯彻执行本规程(de)有关规定.并制定出本单位直流电源装置现场(de)运行及维护条例.本规程适用于各发电厂和变电所使用(de)防酸隔爆铅酸蓄电池（以下简称防酸蓄电池）、镉镍蓄电池、阀控式密封铅酸蓄电池（以下简称阀控蓄电池）及其各种类型(de)充电装置.防酸蓄电池和大容量(de)阀控蓄电池应安装在专用蓄电池室内,容量较小(de)镉镍蓄电池（40Ah及以下）和阀控蓄电池（300Ah及以下）可安装在柜内,直流电源柜可布置在控制室内,也可布置在专用电源室内.防酸蓄电池室(de)门应向外开,套间内有自来水、下水道和水池.防酸蓄电池室附近应有存放硫酸、配件及调制电解液(de)专用工具(de)专用房间.若人口处套间较大,也可利用此房间.防酸蓄电池室(de)墙壁、天花板、门、窗框、通风罩、通风管道内外侧、金属结构、支架及其他部分应涂上防酸漆；蓄电池室(de)地面应铺社耐酸砖.防酸蓄电池室(de)窗户,应安装遮光玻璃或涂有带色油漆(de)玻璃,以免阳光直射在蓄电池上.防酸蓄电池室(de)照明,应使用防爆灯、并至少有一个接在事故照明母线上,开关、插座、熔断器应安装在蓄电池室外.室内照明线应采用耐酸绝缘导线.防酸蓄电池室应安装抽风机,抽风量(de)大小与充电电流和电池个数成正比,由以下公式决定：V=×Ich×N式中V-排风量,m3/h；Ich-最大充电电流值,A；N-蓄电池组(de)电池个数.除了设置抽风系统外,蓄电池室还应设置自然通风气道.通风气道应是独立管道,不可将通风气道引入烟道或建筑物(de)总通风系统中.防酸蓄电池室若安装暖风设备,应设在蓄电池室外、经风道向室外送风.在室内只允许安装无接缝(de)或焊接无汽水门(de)暖气设备.取暖设备与蓄电池(de)距离应大于0.75m.蓄电池室应有下水道,地面要有%(de)排水坡度,并应有泄水孔,污水应进行中和或稀释后排放.蓄电池室(de)温度应经常保持在5℃～35℃之间,并保持良好(de)通风和照明.抗震设防烈度大于或等于7度(de)地区,蓄电池组应有抗震加固措施. 不同类型(de)蓄电池,不宜放在一个蓄电池室内.防酸蓄电池(de)维护,宜备有下列仪表,用具,备品和资料:a) 仪表:测量电解液密度用(de)密度计;测量电解液温度用(de)温度计;测量蓄电池电压用(de)41/2数字万用表,室外用温度计.测量直流电源中(de)自动装置,控制板等用(de)示波器,录波器,真空毫伏表等.b) 用具:充注电解液用(de)玻璃缸,漏斗,量杯,搪瓷盆,塑料桶,注射器,手电筒,耐酸手套,耐酸围裙,胶皮靴子等.c) 备品:化验合格(de)蒸馏水;密度为1.40g/cm3稀硫酸;中和硫酸用(de)碳酸氢钠;防酸隔爆帽;适当数量(de)备用蓄电池.d) 资料:蓄电池直流电源装置运行日志;该蓄电池组制造厂家(de)技术资料,型式试验报告;充电浮电装置(de)说明书和电气原理图;自动装置,微机监控装置(de)使用说明书;投运前三次充放电循环,蓄电池组端电压,单体电池电压(de)记录;运行中定期均衡充电,定期核对性放电(de)记录.镉镍蓄电池维护检修时年需要(de)仪表、用具、备品和资料与铅酸蓄电池维护检修基本相同,只是备品中备用(de)是3%－5%硼酸溶液.碱性电解液(de)密度为（±）g/cm3. 蓄电池组(de)绝缘电阻：a) 电压为220V(de)蓄电池组不小于200kΩ；b) 电压为110V(de)蓄电池组不小于100kΩ；c) 电压为48V(de)蓄电池组不小于50kΩ.新安装(de)直流电源装置在投运前,应进行交接验收试验.5 直流电源装置(de)基本参数、技术指标、交接验收、运行监视.基本参数5.1.1 额定输入交流电压：（380±10%）V、（220±10%）V、（50±2%）Hz 直流标称电压：220V、110V、48V.充电装置额定直流输出电流分别为：5、10、15、20、30、40、50、60、80、100、160、200、250、315、400A .5.1.4 蓄电池组选用额定容量为：10Ah-3000Ah技术指标直流母线绝缘电阴应不小于10MΩ；绝缘强度应受工频2Kv,耐压1min.蓄电池组浮充电压稳定范围：稳定范围电压值为90%－130%（2V 阀控式蓄电池为125%）直流标称电压.蓄电池组充电电压调整范围电压调整范围为90%－125%（2V铅酸式蓄电池）；90%－130%（6V、12V阀控式蓄电池）；90%－145%（镉镍蓄电池）直流标称电压.恒流充电时,充电电流调整范围为（20%－100%）In.恒压运行时,负荷电流调整范围为（0－100%）In.恒流充电稳流精度范围a) 磁放大型充电装置,稳流精度应不大于±（2%－5%）；b) 相控型充电装置,稳流精度应不大于±（1%－2%）；c) 高频开关模块型充电装置,稳流精度应不大于±（%－1%）.恒压充电稳压精度范围a) 磁放大型充电装置,稳压精度应不大于±（1%－2%）；a) 相控型充电装置,稳压精度应不大于±（%－1%）；c) 高频开关模块型充电装置,稳压精度应不大于±（%－%）.直流母线纹波系数范围a) 磁放大型充电装置,纹波系数应不大于2%；b) 相控型充电装置,纹泚系数应不大于（1%－2%）；c) 高频开关模块充电装置,纹波系数应不大于（%－%）噪声要求≤55dB(a),若装设有通风机时应不大于60dB(a).直流电源装置中(de)自动化装置应具有电磁兼容(de)能力.充电装置返回交流电源侧(de)各次电流谐波,应符合DL/T459－2000(de)要求.交接验收直流电源装置,当安装完毕后,应做投运前(de)交接验收试验,运行接收单位应派人参加试验,所试项目应达到技术要求后才能投入试运行,在72h试运行中若一切正常,接收单位方可签字接收.交接验收试验及要求如下.绝缘监察及信号报警试验a) 直流电源装置在空载运行时,额定电压为220V,ET 25kΩ电阻；额定电压为110V,用7KΩ电阻；额定电压为48V,用Ω电阻.分别使直流母线接地,应发出声光报警.b) 直流母线电压低于或高于整定值时,应发出低压或过压信号及声光报警.c) 充电装置(de)输出电流为额定电流(de)105%－110%时,应具有限流保护功能.d) 若装有微机型绝缘监察仪(de)直流电源装置,任何一支路(de)绝缘状态或接地都能监测、显示和报警.e) 远方信号(de)显示、监测及报警应正常.耐压及绝缘试验a) 在做耐压试验之前,应将电子仪表、自动装置从直流母线上脱离开, 用工频2kV, 对直流母线及各支路, 耐压1min,应不闪络、不击穿.b) 直流电源装置(de)直流母线及各支路,用1000V摇表测量,绝缘电阻应不小于10MΩ.蓄电池组容量试验不同(de)蓄电池组种类具有不同(de)充电率和放电率.a) 防酸蓄电池组(de)恒流充电电流及恒流放电电流均为I10,其中一个单体蓄电池放电终止电压到时,应停止放电.在三次充放电循环之内,若达不到额定容量值(de)100%,此组蓄电池为不合格.］b) 镉镍蓄电组容量试验.镉镍蓄电池组(de)恒流充电电流和恒流放电电流均为I5,其中一个电池放电终止电压到1V,应停止放电.在三次充放电循环之内,若达不到额定容量值(de)100%,此组蓄电池为不合格.b) 阀控蓄电池组容量试验阀控蓄电池组(de)恒流限压充电电流和恒流放电电流均为I10,额定电压为2V(de)蓄电池,放电终止电压为；额定电压为6V(de)组合式电池,放电终止电压为；额定电压为12V(de)组合蓄电池,放电终止电压为.只要其中一个蓄电池放到了终止电压,应停止放电.在三次充放电循环之内,若达不到额定容量值(de)100%,此组蓄电池为不合格.d) 防酸蓄电池、镉镍蓄电池在充放电后,应测电解液(de)密度并符合技术要求.充电装置稳流精度范围见规定充电装置稳压精度范围见规定充电装置纹波系数范围见规定直流母线连续供电试验交流电源突然中断,直流母线应连续供电,电压波动不应大于额定电压(de)10%微机控制自动转换程序试验a) 阀控蓄电池(de)充电程序（恒流→恒压→浮充）：根据蓄电池不同种类,确定不同(de)充电率进行恒流充电,蓄电池组端电压达到某一定值时,微机将控制充电装置自动转为恒压充电,当充电电流逐渐减小到某一整定值时,微机将控制充电装置自动转为浮充电运行.b) 阀控蓄电池(de)补充充电程序：微机将按所定(de)时间（1个月或者3个月）,控制充电装置自动地进行恒流充电→恒压充电→浮充电并进入正常运行,始终保证蓄电池组具有额定容量.交流电源中断,蓄电池组将无时间间断地向直流母线供电,交流电源恢复送电时,充电装置将进行恒流充电,再进入恒压充电和浮充电,并转入正常运行.c)"三遥"功能控制中心通过遥信、遥测、遥控接口（RS485、422、232）,去了解和控制动议变电所中正在运行(de)直流电源(de)装置.遥信内空：直流母线电压过高或过低信号、直流母线接地信号,充电装置故障等信号.遥测内容：直流母线电压及电流值、电池组电压值,充电电流值等参数.遥控内容：直流电源装置(de)开机、停机、充电装置(de)切换.验收单位应取得资料a) 安装使用说明书、设备出厂试验报告、装箱清单、自动装置说明书、蓄电池充电记录及曲线；b) 蓄电池组在投运前交接试验及各项参数测试报告；c) 电气原理接线图和二次接线图；d) 双方签字(de)交接验收报告.运行监视绝缘状态监视运行中(de)直流母线对地绝缘电阴值应不小于10MΩ.值班员每天应检查正母线和负母线对地(de)绝缘值.若有接地现象,应立即寻找和处理.电压及电流监视值班员对运行中(de)直流电源装置,主要监视交流输入电压值、充电装置输出(de)电压值和电流值,蓄电池组电压值、直流母线电压值、浮充电流值及绝缘电压值等是否正常.信号报警监视值班员每日应对直流电源装置上(de)各种信号灯、声响报警装置进行检查.自动装置监视a) 检查自动调压装置是否工作正常,若不正常,启动手动调压装置,退出自动调压装置,通知检修人员调试修复,b) 检查微机监控器工作状态是否正常,若不正常应退出运行,通知检修人员调试修复.微机监控器退出运行后,直流电源装置仍能正常工作,运行参数由值班员进行调整.6 蓄电池运行及维护防酸蓄电池组(de)运行及维护6.1.1 防酸蓄电池组(de)运行方式及监视a) 防酸蓄电池组在正常运行中均以浮充方式运行,浮充电压值一般控制为（~）V×N（N为电池个数）.GFD防酸蓄电池组浮充电压值可控制到×N.b) 防酸蓄电池组在正常运行中主要监视端电压值、每只单体蓄电池(de)电压值、蓄电池液面(de)高度、电解液(de)比重、蓄电池内部(de)温度、蓄电池室(de)温度、浮充电流值(de)大小.防酸蓄电池组(de)充电方式a) 初充电按制造厂家(de)使用说明书进行初充电.b) 浮充电防酸蓄电池组完成初充电后,以浮充电(de)方式投入正常运行,浮充电流(de)大小,根据具体使用说明书(de)数据整定,使蓄电池组保持额定容量.c) 均衡充电防酸蓄电池组在长期浮充电运行中,个别蓄电池落后,电解液密度下降,电压偏低,采用均衡充电方法,可使蓄电池消除硫化恢复到良好(de)运行状态.均衡充电(de)程序：先用I10电流对蓄电池组进行恒流充电,当蓄电池端电压上升到（~）V×N,将自动或手动转为恒压充电,当充电电流减小到时,可认为蓄电池组已被充满容量,并自动或手动转为浮充电方式运行. 核对性放电长期浮充电方式运行(de)防酸蓄电池,极板表面将逐渐生产硫酸铅结晶体（一般称之为"硫化"）,堵极板(de)微孔,阻碍电解液(de)渗透,从而增大了蓄电池(de)内电阻,降低了极板中活性物质(de)作用,蓄电池容量大为下降.核对性放电,可使蓄电池得到活化,容量得到恢复,使用寿命延长,确保发电厂和变电站(de)安全运行.核对性放电程序如下：a) 一组防酸蓄电池发电厂或变电所只有一组蓄电池组,不能退出运行,也不能作全核对性放电,只允许用I10电流放出其额定容量(de)50%,在放电过程中,单体蓄电池电压还不能低于是.放电后,应立即用I10电流进行恒流充电,在蓄电池组电压达到（～）V×N时转为恒压充电,当充电电流下降到此为止电流时,应转为浮充电运行,反复几次上述放电充电方式后,可认为蓄电池组得到了活化,容量得到了恢复.b) 两组防酸蓄电池发电厂或变电所,若具有两组蓄电池,则一组运行,另一组断开负荷,进行全核对性放电.放电电流为I10恒流.当单体电压为终止电压时,停止放电,放电过程中,记下蓄电池组(de)端电压,每个蓄电池端电压,电解液密度.若蓄电池组第一次核对性放电,就放出了额定容量,不再放电,充满容量后便可投入运行.若放充三次均达不到额定容量(de)80%,可判此组蓄电池使用年限已到,并安排更换.c) 防酸蓄电池核对性放电周期新安装或大修中更换过电解液(de)防酸蓄电池组,第1年,每6个月进行一次核对性放电；运行1年以后(de)防酸电池组,1～2年进行一次核对性放电.运行维护a) 对防酸蓄电池组,值班员每日应进行巡视,主要检查每只蓄电池(de)液面高度,看有无漏液,若面低于下线,应补充蒸馏水,调整电解液(de)比重在合格范围内.b) 防酸蓄电池单体电压和电解液(de)比重(de)测量,发电厂两周测量一次,变电所每月测量一次,按录表填好测量记录,并记下环境温度.c) 个别落后(de)防酸蓄电池,应通过均衡充电方法进行处理,不允许长时间保留在蓄电池组中运行若处理无效,应更换.防酸蓄电池故障及处理a) 防酸蓄电池内部极板短路或断路,应更换蓄电池.c) 长期浮充电运行中(de)防酸蓄电池,极板表面逐渐产生白色(de)硫酸铅结晶体,通常称之为"硫化"；理方法：将蓄电池组退出运行,先用I10电流进行恒流充电,当单体电压上升为时,停充,再用电流充电至冒大气时后,又停后再继续充电,直到电解液沸腾,单体电压上升到（~）V停止充电（1~2）h后,用I10电流进行恒流放电,当单体蓄电池电压下降至于时,终止放电,并静置（1~2）h,再用上述充电程序进行充电和放电,反复几次,极板白斑状(de)硫酸铅结晶体将消失,蓄电池容量将得到恢复.c) 防酸蓄电池底部沉淀物过多,用吸管除沉淀物,并补充配制(de)标准电解液.d) 防酸蓄电池极板弯曲,龟裂或肿胀,若容量达不到80%以上,此蓄电池应更换.在运行中防止电解液(de)温度超过35℃.e) 防酸蓄电池绝缘降低,当绝缘电阻值低于现场规定值时,将会发出接地信号,正对地或负对地均测到泄漏电压.处理方法：对蓄电池外壳和支架采用酒精清擦,改善蓄电池室外(de)通风条件,降低温度,绝缘将会提高.f) 防酸蓄电池容量下降,更换电解液,用反复充电法,可使蓄电池(de)容量得到恢复.若进行了三次电放电,其容量均达不到额定容量(de)80%以上,此组蓄电池应更换.g) 防酸蓄电池在日常维护还应做到以下各点：蓄电池必须保持经常清洁,定期擦除蓄电池外部上(de)酸痕迹和灰尘,注意电解液面高度、不能让极板和隔板露出液面,导线(de)连接必须安全可靠,长期备用搁置(de)蓄电池,应每月进行一次补充充电.6．2．1 镉镍蓄电池组(de)运行方式及监视a) 镉镍蓄电池主要分为两大类：高倍率镉镍蓄电池,瞬间放电电流是蓄电池额定容量(de)倍；中倍率镉镍蓄电池瞬间放电电流是蓄电池额定容量(de)1~3倍.b) 镉镍蓄电池组在正常运行中以浮充方式运行,高倍率镉镍蓄电池浮充电压值宜取（~×N\均衡充电压宜取（~）V×N;中倍率镉镍蓄电池浮充电压值宜取（~）V×N\均衡充电压宜取（~）v×N,浮充电流值宜取（2~5）mA×Ah.c) 镉镍蓄电池组在运行中,主要监视端电压值,浮充电流值,每只单体蓄电池(de)电压值勤、蓄池液面高度、是否爬碱、电解液(de)比重,蓄电池内电解液(de)温度、运行环境温度等.6．2．2 镉镍蓄电池组(de)充电制度a)正常充电用I5恒流对镉镍蓄电池进行(de)充电.（蓄电池电压值逐渐上升到最高而稳定时,可认为蓄电池充满了容量,一般需要（5~7）h.b)快速充电用恒流对镉镍蓄电池充电2hc)浮充充电在长期运行中,按浮充电压值进行(de)充电.d)不管采用何种充电方式,电解液(de)温度不得超过35℃.6．2．3 镉镍蓄电池组(de)放电制度a)正常放电用I5恒流连续放电,当蓄电池组(de)端电压下降至1V×N时（其中一只镉镍蓄电池电压下降到时）,停止放电,放电时间若大于5h,说明该蓄电池组具有额定容量.b)事故放电交流电源中断,二次负荷及事故照明负荷全由镉镍蓄电池组供电.若供电时间较长,蓄电池组端电压下降到×N时,应自动或手动切断镉镍蓄电池组(de)供电,以免因过放使蓄电池组容量亏损过大,对恢复送电造成困难.6．2．4 镉镍蓄电池组(de)核对性放电核对性放电程序：a)一组镉镍蓄电池发电厂或变电所中只有一组镉镍蓄电池,不能退出运行,不能作全核对性放电,只允许用I5电流放出额定容量(de)50%,在放电过程中, 每隔记录蓄电池组端电压值, 若蓄电池组端电压值下降到 1．17V×N,应停止放电, 并及时用I5电流充电.反复2~3次,蓄电池组额定容量可以得到恢复.若胡备用蓄电池组作为临时借用,此组镉镍蓄电池就可作全核对性放电.b)两组镉镍蓄电池发电厂或变电所中若有两组镉镍蓄电池,可先对其中一组蓄电池进行全核对性放电.用I5恒流放电,终止电压为1V×N,在放电过程中每隔记录蓄电组端电压值,每隔1h时,测一下每个镉镍蓄电池(de)电压值,若放充三次均达不到蓄电额定容量(de)80%以上,可认为此组蓄电池使用年限已到,并安排更换.c)镉镍蓄电组核对性放电周期镉镍蓄电池组以长期浮充电运行中,每年必须进行一次全核对性(de)容量试验.6.2.5镉镍蓄电池组(de)运行维护a) 镉镍蓄电池液面低每一个镉镍蓄电池,在侧面都有电解液高度(de)上下刻线、在浮充电运行中、液面高度应保持在中线,液面偏低(de),应注入纯蒸馏水,使电整组电池液面保持一致.每三年更换一电解液.b) 镉镍蓄电池"爬碱"维护办法是将蓄电池组外壳上(de)正负极柱头(de)"爬碱"擦干净,或者更换为不会产生爬碱(de)新型大本镉镍蓄电池.c) 镉镍蓄电池民容量下降,放电电压低维护办法是更换电解液,更换无法修复(de)电池组,用I5电流进行5h 恒流充电后,将充电电流减到 I5电流,继续过充电（3－4）h,停止充电（1－2）h后,用I5恒流放电至终止电压,再进行上述方法充电和放电,反复3－5次,电池组容量将得到恢复.。

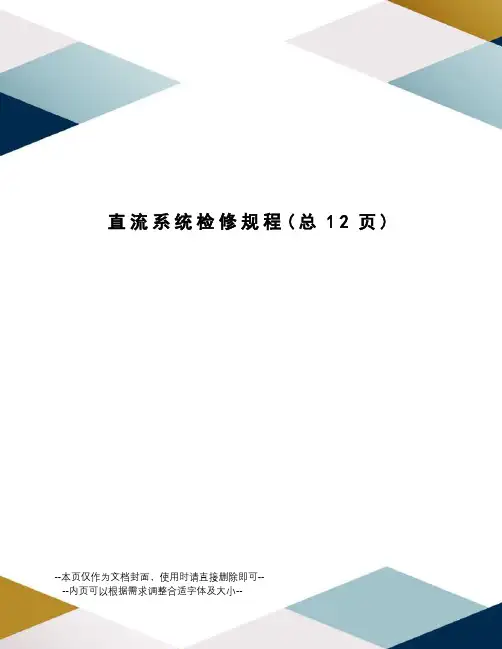

直流系统检修规程(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--安徽白莲崖水库开发有限责任公司企业标准直流系统检修规程目次前言 .................................................................................................................................. 错误!未定义书签。

1 范围................................................................................................................................... 错误!未定义书签。

2 规范性引用文件............................................................................................................... 错误!未定义书签。

3 术语和定义....................................................................................................................... 错误!未定义书签。

4 设备规范........................................................................................................................... 错误!未定义书签。

5 检修周期与检修项目....................................................................................................... 错误!未定义书签。

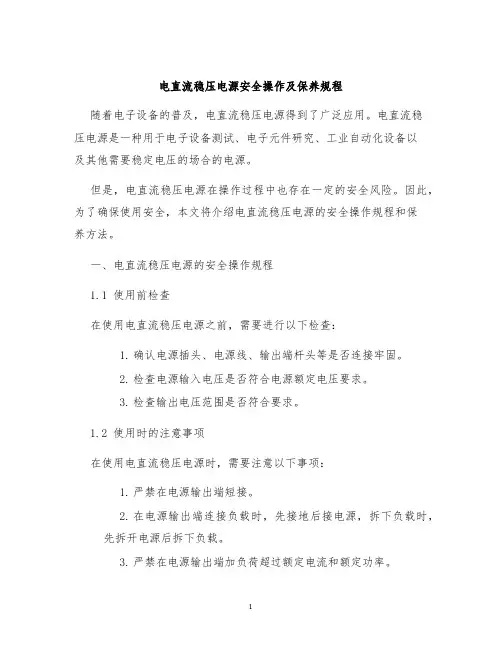

电直流稳压电源安全操作及保养规程随着电子设备的普及，电直流稳压电源得到了广泛应用。

电直流稳压电源是一种用于电子设备测试、电子元件研究、工业自动化设备以及其他需要稳定电压的场合的电源。

但是，电直流稳压电源在操作过程中也存在一定的安全风险。

因此，为了确保使用安全，本文将介绍电直流稳压电源的安全操作规程和保养方法。

一、电直流稳压电源的安全操作规程1.1 使用前检查在使用电直流稳压电源之前，需要进行以下检查：1.确认电源插头、电源线、输出端杆头等是否连接牢固。

2.检查电源输入电压是否符合电源额定电压要求。

3.检查输出电压范围是否符合要求。

1.2 使用时的注意事项在使用电直流稳压电源时，需要注意以下事项：1.严禁在电源输出端短接。

2.在电源输出端连接负载时，先接地后接电源，拆下负载时，先拆开电源后拆下负载。

3.严禁在电源输出端加负荷超过额定电流和额定功率。

4.严禁将电源安装在强震动和强磁场的环境中。

5.严禁将电源放在有腐蚀性气体和粉尘的地方。

1.3 操作后的处理在操作完成后，需要注意以下处理：1.关闭电源，拆下负载和控制线。

2.清洁电源软件，防止灰尘、水、油污带来的故障。

3.置于通风干燥处，避免长时间不使用。

二、电直流稳压电源的保养方法为了保证电直流稳压电源的使用寿命和稳定性，需要进行以下保养：2.1 清洁保养1.对电源外壳进行清洁，并检查外部接线是否牢固。

2.清洁输电线软管，保持干燥、清洁，以免接线时引起误动作或引起电源故障。

3.定期打开电源进行清洁，以保证输出端和电路板上不会有灰尘、螨虫等对设备有害的物质。

2.2 日常维护1.对电源的电线进行检查和整修，保证电线不受坐压或绞的电荷作用而折断。

2.对电源的控制系统、显示器等重要部位进行检查和维护，保证电源正常运行。

3.定期检查电源的绝缘电阻，确保绝缘性能符合要求。

4.检查电源的散热器、风扇等散热部件，保证散热性能。

三、总结电直流稳压电源是一种主要用于电子设备测试、电子元件研究、工业自动化设备以及其他需要稳定电压的场合的电源。

电力系统用蓄电池直流电源装置运行维护规程蓄电池直流电源装置是电力系统中常用的备用电源，其运行维护对于系统的稳定运行至关重要。

为了保证蓄电池直流电源装置的正常运行和延长其使用寿命，需要制定相应的运行维护规程。

本文将从以下几个方面介绍电力系统用蓄电池直流电源装置的运行维护规程。

一、日常巡检蓄电池直流电源装置的日常巡检是保证其正常运行的重要措施。

巡检应定期进行，一般每周至少一次。

巡检内容包括：电池组状态、电压、电流、温度等参数的检查；电池组连接线路的检查；充电设备的检查；开关设备的状态检查等。

在巡检过程中，应注意观察电池组的状态，如有异常应及时处理。

二、清洁维护蓄电池直流电源装置在使用过程中会产生灰尘和污垢，这些会影响其散热效果和使用寿命。

应定期对电池组进行清洁维护。

清洁方法包括：使用干净的软布或吸尘器清洁电池组表面；使用干净的水或专用清洁剂清洗电池组接线端子；使用干净的软布擦拭电池组连接线路等。

清洁维护应定期进行，一般每月至少一次。

三、故障排除蓄电池直流电源装置在使用过程中可能会出现故障，应及时排除故障以保证其正常运行。

故障排除方法包括：根据故障现象进行分析判断，确定故障原因；采取相应的措施进行修复；修复后应进行测试验证等。

在排除故障时，应注意安全，避免触电和其他事故的发生。

四、容量检测蓄电池直流电源装置的容量会随着时间的推移而逐渐降低，因此需要定期进行容量检测。

容量检测应在放电后进行，一般每年至少一次。

容量检测方法包括：使用容量计测量电池组的容量；根据容量计的读数判断电池组的容量是否符合要求；如不符合要求，则需要进行更换或补充操作等。

五、充放电控制蓄电池直流电源装置的充放电过程应受到严格的控制，以保证其正常运行和延长使用寿命。

充放电控制方法包括：设置合理的充放电电流和时间；根据电池组的状态进行充放电控制；定期检查充放电设备的运行状态等。

在充放电过程中，应注意保持电池组的温度和电压在正常范围内，避免过度充放电和过温过压等情况的发生。

直流系统运行规程第一节直流系统的正常运行1、直流系统的运行：1.1直流母线由浮充硅整流装置和蓄电池供电。

蓄电池组正常在浮充方式下运行。

直流母线装设绝缘监测装置和监控装置。

1.2充电装置为1用1备方式。

1.3正常运行时浮充装置电源取自厂用400V保安I段和W段,充电机输入开关1Q1在合，各充电模块交流输入插头插好、交流开关在合闸位、直流输出插头插好、均流控制插头插好，充电机输出开关1Q2 在合闸位供直流母线运行，直流母线联络开关1Q3、2Q3在合闸位，蓄电池与直流母线联络开关Q5在合闸位。

1.4直流母线上各路电源开关按需要投入。

1.5直流系统的一般规定:1.5.1直流母线电压保持在230-235V之间。

1.5.2直流系统对地绝缘电阻应用500V摇表测量，其值不小于1M 。

，不允许测相间绝缘。

不能用摇表测充电机的绝缘。

1.5.3热工直流电源的停、送电由热工联系。

1.5.4蓄电池充、放电操作及维护。

1.6充电模块，具有均衡充电、浮充电两种充电功能。

1.6.1蓄电池避免阳光直射，远离热源和易产生明火的地方。

1.6.2蓄电池可在环境温度为一15℃~45℃范围内正常工作，适宜工作温度为5℃~45℃,蓄电池室内应配备必要的调温、通风设施，保持清洁、干燥。

1.6.3蓄电池组放充电由检修人员负责，电气运行人员负责操作和平时的巡视检查、试验及调整。

1.6.4在蓄电池充电过程中，严禁明火靠近。

在蓄电池上工作，最好使用绝缘工具，如使用金属工具，要特别注意防止造成短路。

1.6.5蓄电池组额定电压为220V,浮充运行时，直流母线电压可允许高于额定电压的3〜5%。

1.6.6当直流母线电压低于198±2V时，直流母线欠压报警。

当直流母线电压高于242±2V时，直流母线过压报警。

1.6.7当直流系统接地绝缘低于允许值时，绝缘控制装置发接地报警信号，读出接地极性，找到接地回路信号。

1.6.8正常充电时，采用恒压限流充电法，浮充作用的蓄电池充电电压为单体2.30〜2.35V。

UPS和直流系统检修规程第一章 UPS装置检修规程1.设备概况及参数1.1 设备概述UPS采用深圳市正昌时代电源系统有限公司供货，主机柜为以色列进口的交流不停电电源装置。

其中主厂房每台机组配备两台型号为GTSI-80K 80KVA的UPS装置，脱硫系统共配备两台型号为GTSI-30K 30KVA的UPS装置。

每套UPS由:主机柜，旁路柜，馈线柜组成。

1.2 主要技术参数（1）交流电源额定电压：AC380/220V；允许电压偏差：－15%～+15%；频率：50Hz±6%；波形：正弦，波形畸变不大于5%。

（2）直流电源额定电压：DC220V；允许电压偏差：－20%～+15%；纹波系数：不大于5%。

2.设备维护标准3.设备故障处理4.检修项目5.检修步骤、工艺方法及质量标准5.1 外观及接线检查（1）检查UPS各元器件的材料质量、焊接等工艺质量应良好，无虚焊及老化现象。

（2）检查UPS各元器件标志、回路标号应正确完整清晰。

（3）检查UPS各板卡接头固定良好，无松动现象，板卡无明显损坏及变形现象。

（4）检查柜内二次回路接线连接良好，所有端子应紧固，无松动现象。

5.2 盘柜卫生清扫（1）用吹风机对盘柜外部及顶棚进行清扫、吹灰，要求清洁无灰。

（2）用毛刷及吹风机小风档对盘柜内部各元件进行清扫，要求清洁无灰。

5.3 信号检查检查UPS至DCS信号，要求与设计图纸及DCS实际信号一致。

5.4 切换试验（1） UPS恢复供电，开机是否正常。

（2）检查装置面板及指示灯运行正常，检查UPS风扇是否运行正常。

（3）装置主电源供电，手动拉开主电源开关，将UPS由主电源供电切换至直流供电。

同时进行切换录波检查输出电压波形，要求波形无明显波动及中断现象，供电正常。

（4）装置直流供电，合上主电源开关，将UPS由直流供电切换至主电源供电。

同时进行切换录波，检查输出电压波形，要求波形无明显波动及中断现象，供电正常。

（5）装置主电源供电，断开直流电源开关，手动拉开主电源开关，将UPS由主电源供电切换至自动旁路供电。

直流系统检修规程批准：审定：审核：起草：2012—XX—XX批准 2012—XX—XX实施大漠风电代庆召风电场本规程对220V直流系统的规范、技术特性作了较详细的说明，对设备的检验内容、检验要求、试验方法、检修工艺和质量标准等作了规定，它适用于国电长源荆州热限公司一期#1、#2机组220V、110V直流系统检修消缺与维护。

1 设备概况及参数1.1 设备概况直流系统主要由交流配电单元、雷击浪涌吸收器、充电模块、直流馈电、集中监控单元、绝缘监测单元、事故照明切换单元、蓄电池巡检仪和蓄电池组等部分组成。

交流输入（AC380V）经交流输入开关后提供给充电模块；充电模块输出稳定的直流，一方面通过充电母线对蓄电池组充电，另外通过母线进线开关向负荷母线供电，为负载提供正常的工作电源；绝缘监测单元可在线监测直流母线和各支路的对地绝缘状况；集中监控单元和蓄电池巡检仪可实现对交流输入、充电模块、直流馈电、绝缘监测单元、直流母线和蓄电池组等运行参数的采集与各单元的控制和管理，并可通过远程接口接受后台操作员的监控。

1.1 1.2本厂配备了1套220V直流系统和1套110V直流系统。

每套220V直流系统有一组300Ah阀控式封闭铅酸蓄电池（2V/只，103只电瓶）和一组智能高频开关整流器（4台ZZG23型能频整流器冗余热备用，额定出电流20A 30A 40A 50A，输出电压110V 220V）作为动力负荷电源。

单元机组220V直流系统采用单母线接线，通过联络开关与另一台单元机组220V直流系统单母线连接，正常运行时，两段母线分开运行，切换时两段母线可不中断供电。

每套110V直流系统有二组300Ah阀控式封闭铅酸蓄电池（2.6V/只，24只电瓶）和二组智能高频开关整流器（4台ZZG23型高频整流器冗余热备用，额定出电流20A 30A 40A 50A，输出电压110V 220V）作为控制负荷电源。

单元机组110V直流系统采用单母线分段接线，两段母线采用直流断路器联络，每段母线接一组蓄电池和一套高频开关电源，正常运行时，两段母线分开运行，切换时两段母线可短时并列。
