科技资讯科技资讯S I N &T NOLOGY I NFO RM TI ON 2008NO .15SC I EN CE &TECH NO LOG Y I N FOR M A TI O N 动力与电气工程1直流电机换向器的维护1.1直流电机换向器维护的重要性直流电机维护工作要求比交流电机严格复杂,尤其是对直流电机换向器的维护,直流电机的故障很多,但最常见的也是最难处理的是换向故障。
其它方面如电路及磁路的不正常,在运行中也常以换向不正常的形式表现出来,换向器工作状况好坏直接关系直流电机的工作状况,因此必须加强对换向器的维护保养。
1.2换向火花产生的原因火花是直流电机换向不良的最明显标志,轻微的火花不会对电机运行造成危害。
换向火花实际上是电刷的换向片脱离接触时,换向元件中释放的电磁能量,根据对换向火花的研究表明,它是一种频谱广阔的电磁波,其频谱主要范围是30kHz 一I M Hz ,因此换向火花的危害性应根据火花的能量或火花电压来确定,作为划分换向火花的标准。
1.3换向器的运行及良好整流的标准运行良好的换向器表面应呈深红色或深褐色,而且应当非常光滑,换向器表面由子氧化作用会形成一层氧化亚铜的簿脾由子这层簿膜表现的电阻大,有利于换向。
电机在运转时,在电刷与换向器之间应避免火花,但由于各种客观因素的存在,火花是难以完全避免的,按国家标准(GB-755-81)1等3个等级的火花,对换向器的连续工作并无损害,换向器在以上3个等级的火花下工作,其整流状况是良好的。
1.4换向器维护工作的体会要重视换向器的日常精心保养工作,首先应保持换向器表面清洁,定期吹扫、清擦,不能使用任何液体溶剂,包括工业酒精,这些溶剂会造成换向器表面、云母等材料的烧蚀。
其次如果换向器表面出现轻微条纹或凹槽,这时可以采取研磨或抛光方式处理,然后采用千净绸布擦拭换向器表面,这样有利于形成和保护氧化膜。
由于电机周围工作环境不同,氧化膜颜色有深、浅、薄之别,但只要换向正常,就不要轻易破坏氧化膜。
简述变电站直流系统的运行维护摘要：直流系统是变电站系统中非常重要的组成部分，在电网运行的过程中，变电站直流系统发挥着至关重要的作用。
由于我国整体经济的持续提升，我国在电力上的需求也不断增长，因此，变电站直流系统运行的可靠与否对电网的安全运行起着至关重要的作用。
本文首先对变电站直流电源系统分析，然后讨论了变电站直流系统运行中的常见问题，最后提出了加强变电站直流系统运行维护的措施，以供参考。
关键词：变电站；直流系统；运行维护一、变电站直流电源系统分析1、直流电源系统接线接线方式。
目前，直流系统接线基本均为单母线分段接线方式，根据蓄电池和充电装置同直流系统的不同连接方式，单母线分段接线又分为两组蓄电池、两套充电装置的单母线分段接线和两组蓄电池、三套充电装置的单母线分段接线。
接线原则。
接线方式的科学性以及合理性直接影响到了系统的安全可靠性，所以接线的过程中需要遵循简单清晰、操作方便以及安全可靠的基本原则。
一般情况下，两段母线间的联络开关打开，整个直流系统分成两个没有电气联系的部分。
每段母线接一组蓄电池和一台充电装置，有第三套充电装置的则作为备用充电装置共用于两台充电装置，当某一充电装置停用时根据接线方式决定是投入母线间的联络开关还是投入备用充电装置。
每个设备单元单独接在直流母线上，进而保证各个单元的独立性，方便日后的检修维护。
2、直流系统蓄电池组目前为止，大部分的变电站都采用的是阀控式的密封铅酸蓄电池组以及镉镍碱性的蓄电池组，而因为阀控式的蓄电池组具有运行时不用进行电解液的检测以及不需要调酸水等传统的维护措施，所以最为广泛的应用范围。
这种免维护蓄电池具有的优势包括：2.1比普通的蓄电池组更具有经济性这种经济性表现为即便是同种容量的蓄电池具有较经济的价格以及更长的使用寿命，加上不需要后期的维护检修投入，所以在总投资方面更具有优势。
2.2比碱性的镉镍蓄电池使用方便镉镍蓄电池具有较低的电压，为了保证工作效果，便需要配备更多的数量，加上镉镍蓄电池容易在潮湿的环境中发生漏电的现象，增加了维护的难度，所以在使用方面不如阀控式的蓄电池方便简单。
直流电机的日常维护、维修标准及相关制度第一章总则为进一步做好机电设备的日常维护工作，加强机电设备的精细化管理，延长直流电机设备的使用寿命周期，降低机电设备故障，要求各生产单位定期做好连采机及梭车直流电机等设备的日常维护工作，并及时做好相关记录，特制定本制度。
第二章职责第一条物资供应中心负责按照《神东煤炭集团物资供应管理办法》相关要求组织有关部门、单位技术人员对新到货直流电机按照本办法到货验收标准及方法，并结合国家、行业标准及合同和技术协议约定条款进行对连采直流电机到货验收。
第二条修复直流电机由设备管理中心大型部件管理员负责管理。
新到货直流电机由物供中心负责验收，由设备管理中心大型部件管理员出库并负责管理。
第三条设备管理中心组织维修中心对修复的直流电机进行验收，并负责对修复的直流电机进行发放，维修中心收到设备管理中心发放通知单以后进行发放。
第四条使用单位负责对本单位使用的直流电机按照入井前验收标准及方法进行维护和保养，入井使用后的直流电机由各单位自行组织进行维护管理。
第三章管理要求第五条修复或新到货直流电机验收内容：对电机出厂检测报告、技术资料、合格证进行验收，包括电机表面漆面、结构件、紧固件、电缆及温度传感器接线引入装置、直流电机绝缘等，并对直流电机进行通电情况下性能试验。
验收和通电试验完毕后，做好记录，并由通电试验单位出具试验报告。
第六条入井后直流电机应将电控系统的漏电保护、短路保护、过载保护、缺相保护装置设置齐全。
第七条直流电机检修周期、标准及检修注意事项第八条相关测试单位在完成电机测试后，必须留有详细记录备查（时间、地点、测试对象、测试结果、测试人员、操作措施）。
第九条使用与维修注意事项：1、严禁同台电机使用不同规格型号的碳刷。
2、轴承装配严禁使用火焊加热，尽量使用轴承加热器加热，加热温度设定为100℃。
3、检测电机绝缘时，额定低压在500V以下绕组用500V 兆欧表检测，额定低压高于500V以上绕组用1000V兆欧表检测。
直流系统检修规程一、范围本规程规定了公司直流装置和蓄电池的检修周期、检修项目、质量标准、检修工艺、试验和验收等有关内容。
本规程适用于公司直流装置和蓄电池的大修、小修和日常维护。
二、规范性引用文件GB/T 7261-2000 继电器及装置基本试验方法GB 14285-2006 继电保护和安全自动装置技术规程DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规三、直流系统技术参数下列术语和定义适用于本规程。
（1）初充电(first charge)新的蓄电池在交付使用前，为完全达到荷电状态所进行的第一次充电。
初充电的工作程序应参照制造厂家说明书进行。
（2) 恒流充电(constant voltage charge)充电电流在充电电压范围内，维持在恒定值的充电。
均衡充电(equalizing charge)为补偿蓄电池在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电。
(4)恒流限压充电constant-current limit voltage charge)先以恒流方式进行充电，当蓄电池组端电压上升到限压值时，充电装置自动转换为恒压充电，至到充电完毕。
(5)浮充电(floating charge)在充电装置的直流输出端始终并接着蓄电池和负载，以恒压充电方式工作。
正常运行时充电装置在承担经常性负荷的同时向蓄电池补充充电，以补偿蓄电池的自放电，使蓄电池组以满容量的状态处于备用。
(6) 补充充电(supplementary charge)蓄电池在存放中，由于自放电，容量逐渐减少，甚至于损坏，按厂家说明书需定期进行的充电。
(7) 恒流放电(constant-current discharge)蓄电池在放电过程中，放电电流值始终保持恒定不变，直放到规定的终止压为止。
四、检修周期日常维护：小修周期：大修周期：七、常见故障机处理方法八、安全注意事项1）一套充电装置检修前确认另一套充电装置工作正常；2）充电装置停运，并在其操作按钮上悬挂“有人工作，禁止操作”标示牌；3）断开400V厂用电至充电装置交流电源开关，并在其上面悬挂“有人工作，禁止合闸”标示牌；4）断开充电装置输出直流电源开关，并在其上面悬挂“有人工作，禁止合闸”标示牌；。

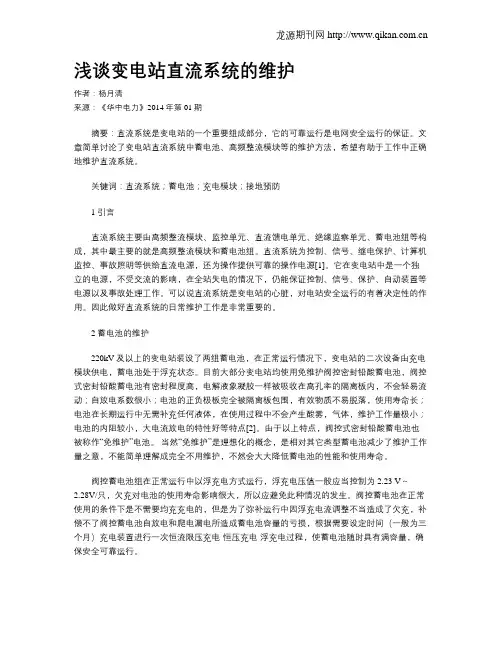

浅谈变电站直流系统的维护作者：杨月清来源：《华中电力》2014年第01期摘要：直流系统是变电站的一个重要组成部分，它的可靠运行是电网安全运行的保证。
文章简单讨论了变电站直流系统中蓄电池、高频整流模块等的维护方法，希望有助于工作中正确地维护直流系统。
关键词：直流系统；蓄电池；充电模块；接地预防1 引言直流系统主要由高频整流模块、监控单元、直流馈电单元、绝缘监察单元、蓄电池组等构成，其中最主要的就是高频整流模块和蓄电池组。
直流系统为控制、信号、继电保护、计算机监控、事故照明等供给直流电源，还为操作提供可靠的操作电源[1]。
它在变电站中是一个独立的电源，不受交流的影响，在全站失电的情况下，仍能保证控制、信号、保护、自动装置等电源以及事故处理工作。
可以说直流系统是变电站的心脏，对电站安全运行的有着决定性的作用。
因此做好直流系统的日常维护工作是非常重要的。
2 蓄电池的维护220kV及以上的变电站装设了两组蓄电池，在正常运行情况下，变电站的二次设备由充电模块供电，蓄电池处于浮充状态。
目前大部分变电站均使用免维护阀控密封铅酸蓄电池，阀控式密封铅酸蓄电池有密封程度高，电解液象凝胶一样被吸收在高孔率的隔离板内，不会轻易流动；自放电系数很小；电池的正负极板完全被隔离板包围，有效物质不易脱落，使用寿命长；电池在长期运行中无需补充任何液体，在使用过程中不会产生酸雾，气体，维护工作量极小；电池的内阻较小，大电流放电的特性好等特点[2]。
由于以上特点，阀控式密封铅酸蓄电池也被称作“免维护”电池。
当然“免维护”是理想化的概念，是相对其它类型蓄电池减少了维护工作量之意，不能简单理解成完全不用维护，不然会大大降低蓄电池的性能和使用寿命。
阀控蓄电池组在正常运行中以浮充电方式运行，浮充电压值一般应当控制为2.23 V～2.28V/只，欠充对电池的使用寿命影响很大，所以应避免此种情况的发生。
阀控蓄电池在正常使用的条件下是不需要均充充电的，但是为了弥补运行中因浮充电流调整不当造成了欠充，补偿不了阀控蓄电池自放电和爬电漏电所造成蓄电池容量的亏损，根据需要设定时间（一般为三个月）充电装置进行一次恒流限压充电-恒压充电-浮充电过程，使蓄电池随时具有满容量，确保安全可靠运行。
直流电机的日常维护和保养为了保证电机正常工作，除了按操作规程正常使用、运行过程中注意正常监视和维护外，还应该进行定期检查，做好电机内部维护保养工作。
这样可以及时消除一些毛病，防止故障发生，保证电机安全可靠地运行。
定期维护的时间间隔可根据电机的形式考虑使用环境决定。
直流电机定期维护的内容如下。
1．对于24小时连续使用的大型直流电机，停机定期维护一般为7到10天。
2．重点为碳刷长度的检查，一般不能低于原来长度的五分之二（根据碳刷的材料和检查的次数来决定）。
3．碳刷在碳刷靴里面是否能自由的滑动，碳刷压紧的弹簧是否有足够力度，保证碳刷能可靠的压在转子上（可以有手清拽，试一试是否良好）。
同时观察转子与碳刷接触的面上，是否由于碳刷太硬而造成滑沟。
发现时，必须更换软的碳刷，如果滑沟的深度大于2MM，必须进行大修处理。
4、检查和清擦电机换向器固定架的绝缘指和接线端子油污，并清里电机内部两端轴承盖上的油泥（电机轴承加油太多时，溢出来的）。
5、检查各固定部分螺丝（特别是碳刷靴的固定螺丝），包括地脚螺丝、端盖螺丝、轴承盖螺丝等。
将松动的螺母拧紧。
6、轴承的检查与维护。
轴承在使用一段时间，更换润滑脂或润滑油。
在补加油脂时，一定是把轴承套下端的防油口打开（否则油会溢到电机内部造成危害），并看到有新油流出时表示加油完成。
清洗的时间，应随电机的工作情况，工作环境，清洁程度，润滑剂种类而定，一般每工作3-6个月，应该清洗一次，重新换润滑脂。
温度较高时，或者环境条件差、灰尘较多的电机要经常清洗、换油。
7、除了按上述几项内容对电机进行定期维护外，运行一年后要大修一次。
大修的目的在于，对电机进行一次彻底、全面的检查、维护，增补电机缺少、磨损的元件，彻底消除电机内外的灰尘、污物，检查绝缘情况，清洗轴承并检查其磨损情况。
发现问题，及时处理。
8、绝缘情况的检查。
电机工作环境潮湿、工作间有腐蚀性气体等因素存在，都会破坏电绝缘。
最常见的是绕组接地故障，即绝缘损坏，使带电部分与机壳等不应带电的金属部分相碰，发生这种故障，不仅影响电机正常工作，还会危及人身安全。
浅谈直流系统的运行与维护摘要：介绍zhjk002g型智能高频开关直流电源系统组成及工作原理和它的运行与维护；在运行与维护中常见故障的处理。
关键词：直流蓄电池性能前言：在发电厂及变电站中，直流电源是核心，为断路器分合闸及二次回路中的仪表、继电保护和事故照明等提供直流电源，它的重要性就可想而知了，它就相当于是发电厂整个二次系统的心脏，为二次系统的正常运行提供动力。
但是很多二次技术人员都只对发电厂的保护回路及控制回路等比较重视而对为继电保护回路提供能量的直流系统的重要性就忽视了。
平时维护一般只是进行一些简单的蓄电池电压测试和绝缘监视等。
这就使直流系统往往运行在不可控的状态，这是相当危险的。
下面简单谈一下直流系统的组成及工作原理和它的运行与维护。
1.典型直流系统的组成及工作原理直流系统主要由充电模块、控制单元、直流馈电单元、降压单元、绝缘监测、蓄电池组等组成。
其中最主要的设备就是充电模块和蓄电池组。
近年来，随着电力技术的发展，高频开关模块型充电装置已逐步取代相控型充电装置，而阀控式密封铅酸蓄电池已逐步取代固定型铅酸蓄电池。
电力系统现在使用的高频开关电源整流系统比如zhjk002g型智能高频开关直流电源系统根据功能可划分为高频开关整流模块、监控模块、配电监控模块、绝缘监测模块、交流配电单元、蓄电池监测仪、蓄电池组、馈电单元几部分。
下面简单分析各个部分的工作原理和功能：交流配电单元：直流系统一般都有两路交流电输入，正常时交流电输入切换开关置于“自动”位置， 1路工作，2路备用，交流电经交流输入空气开关、交流接触器、避雷器等送至各个充电模块。
配电监控模块：主要是对交流输入和直流输出的监控，可检测三相交流输入电压，蓄电池组端口电压，蓄电池充/放电电流，动力母线电压，控制母线电压，负载总电流；并且实现空气开关跳闸，防雷器损坏，蓄电池组电压过高/过低，蓄电池组充电过流，蓄电池组熔丝断，直流母线过/欠压，各输出支路接地等故障告警。
直流系统日常维护一.直流系统的原理以礼河发电厂一～四级电站的直流电源系统采用220V电压，每个电站配备两组蓄电池和充电装置。
主要供全站机组控制、励磁、调速器、继电保护、同期装置、录波装置、自动装置、中央音响信号装置、公用设备、厂房事故照明、监控系统等所需的直流控制电源，以及断路器的合闸和储能电源。
1.直流系统的结构一～四级电站的直流系统主要由交流配电单元、充电模块、直流馈电、集中监控单元、绝缘监测单元、降压单元和蓄电池组等部分组成。
两路交流输入经交流配电单元选择其中一路交流输入提供给充电模块；充电模块输出稳定的直流，一方面对蓄电池组补充充电和提供合闸输出，另外通过降压单元提供控制输出，为负载提供正常的工作电流；绝缘监测单元可在线监测直流母线和各支路的对地绝缘状况；集中监控单元可实现对交流配电单元、充电模块、直流馈电、绝缘监测单元、直流母线和蓄电池组等运行参数的采集与各单元的控制和管理，并可通过远程接口接受后台操作员的监控。
馈线柜上的WJY3000A型微机绝缘监测仪实时监测正负直流母线的对地电压和绝缘电阻，当正负直流母线的对地绝缘电阻低于设定的报警值时，自动启动支路巡检功能，能监测正负母线和支路平衡接地，分别显示故障支路的正负母线接地电阻值。
一～四级电站的直流电源系统采用深圳奥特迅电力设备有限公司生产的GZDW220系列微机控制高频开关直流电源柜，蓄电池使用阀控铅酸蓄电池。
各站设备配置情况如下表：蓄电池和充电装置构成了直流系统的电源部分。
蓄电池的作用：提供事故跳闸等操作电源；交流停电、充电装置损坏等情况下，提供保护控制等设备的工作电源。
充电装置的作用：提供正常的负荷电流；提供蓄电池浮充电流；提供蓄电池均充电流。
3.直流系统专业名词3.1 初充电新的蓄电池在交付使用前，为完全达到荷电状态所进行的第一次充电。
初充电的工作程序应参照制造厂家说明书时进行。
3.2 恒流充电充电电流在充电电压范围内，维持在恒定值的充电。
3.3 均衡充电为补偿蓄电池在使用过程中产生的电压不均匀现象，使用其恢复到规定的范围内而进行的充电。
3.4 恒流限压充电先以恒流方式进行充电，当蓄电池组端电压上升到限压值时，充电装置自动转换为恒压充电，至到充电完毕。
3.5 浮充电在充电装置的直流输出端始终并接着蓄电池和负载，以恒压充电方式工作。
正常运行时充电装置在承担经常性负荷的同时向蓄电池补充充电，以补偿蓄电池的自放电，使蓄电池组以满容量的状态处于备用。
3.6 补充充电蓄电池在存放中，由于自放电，容量逐渐减少，甚至于损坏，按厂家说明书，需定期进行的充电。
3.7 恒流放电蓄电池在放电过程中，放电电流值始终保持恒定不变，直放到规定的终止电压为止。
3.8 容量试验（蓄电池）新安装的蓄电池组，按规定的恒定电流进行充电，将蓄电池充满容量后，按规定的恒定电流进行放电，当其中一个蓄电池放至终止电压时为止。
按以下公式进行容量计算：C=I f t式中C——蓄电池组容量，Ah；I f——恒定放电电流，A；t——放电时间，h。
3.9 核对性放电在正常运行中的蓄电池组，为了检验其实容量，将蓄电池组脱离运行，以规定的放电电流进行恒流放电，只要其中一个单体蓄电池放到了规定的终止电压，应停止放电。
按3.8条计算蓄电池组的实际容量。
3.10 稳流精度交流输入电压在额定电压±10%范围内变化、输出电流在20%~100%额定值的任一数值，充电电压在规定调整范围内变化时，其稳流精度按以下公式计算： δI =(I M -I Z )/I Z⨯100%式中：δI—稳流精度；I M —输出电流波动极限值；I Z —输出电流整定值3.11 稳压精度交流输出电压在额定电压±10%范围内变化，负荷电流在0%~100%额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度按以下公式计算：δU=(U M-U Z)/U Z⨯100%式中δU ─—稳压精度，U M ─—输出电压波动极限值，U Z ─—输出电压整定值。
3.12 纹波系数充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比。
按以下公式计算：δ=0.5（U f-U g）/U p⨯100%式中δ——纹波系数；U f——直流电压中的脉动峰值；U g——直流电压中的脉动谷值；U p——直流电压平均值。
3.13 效率充电装置的交流额定输入功率与直流输出功率之比。
按以下公式计算：η=W A/W D⨯100%式中η——效率；W D——直流输出功率；W A——交流输入功率。
3.14 “三遥”功能遥信功能、遥测功能、遥控功能的简称。
3.15 均流及均流不平衡度采用同型号同参数的高频开关电源模块整流器，以（N+1）或（N+2）多块并联方式运行，为使每一个模块都能均匀地承担总的负荷电流，称为均流。
充电装置在浮充电状态下，调整高频开关电源模块总输出电流为50%额定电流，分别测量每个模块的输出电流并记录，计算模块的均流不平衡度 δi。
δi =(Im-Iz)/Ie⨯100%式中： δi ——均流不均衡度；Im ——模块输出电流波动最大值；Iz ——模块输出电流平均值；Ie ——模块额定输出电流值。
3.16 电磁兼容设备或系统在电磁环境中，能正常工作，并不对环境中的任何事物产生不允许的电磁骚扰的能力。
3.17 严酷等级在抗扰性试验中规定的影响电磁量的值。
3.18 共模电压在每一导体和所规定的参照点之间（往往是大地或机架）出现的相量电压的平均值。
3.19 差模电压在规定的一组有效导体中任意两导体之间的电压。
3.20 蓄电池容量符号C5——5h率额定容量，Ah；C10——10h率额定容量，Ah。
3.21 放电电流符号I5——5h率放电电流，数值C5/5，A；I10——10h率放电电流，数值C10/10，A。
二.直流系统常见故障及其处理在充电柜集中监控器的面板上有4个LED指示灯分别对应系统故障、模块故障、母线故障和熔丝故障。
当直流系统故障时，对应的指示灯点亮，并驱动中央音响信号盘“直流系统故障”光字牌发出声光信号。
以下列举了各种故障时可能出现问题的原因，可根据各种原因逐步排除故障。
1.系统故障①交流电源故障：三相交流电源缺相、停电或过压、欠压；②蓄电池电压过低：蓄电池电压低于用户设置的蓄电池欠压值；③绝缘故障：正、负控母的绝缘降低；④模块故障及熔丝故障；⑤控母、合母电压异常；以上故障时都要起动系统故障。
2.模块故障①整流模块出现关机保护：模块内部过热、输出过压或功率回路异常，交流输入过欠压、缺相；②模块与监控器不能正常通讯；③模块的设置有误；3.母线故障控母、合母电压异常：控母、合母电压高于设定的过压值或低于设定的欠压值。
4.熔丝故障①蓄电池熔断器熔断；②合母整流模块输出熔断器熔断故障发生时，还可通过监控器查询故障的具体内容，即操作“故障”键（只在故障时才有）或查看历史记录。
依据故障情况作相应处理。
5.母线绝缘故障母线绝缘故障后，在微机绝缘监测仪上操作“故障”键，当“支路绝缘”菜单反色显示时，按其序号对应的数字键，即可查出故障支路编号（在馈线开关处已标明）及接地极性和接地电阻。
6.阀控蓄电池的故障及处理①阀控蓄电池壳体异常:造成的原因有：充电电流过大，充电电压超过了2.4V×N，内部有短路或局部放电、温升超标、阀控失灵。
处理方法：减小充电电流，降低充电电压，检查安全阀体是否堵死。
②运行中浮充电压正常，但一放点，电压很快下降到终止电压值，原因是蓄电池内部失水干涸、电解物质变质。
处理方法是更换蓄电池。
7.接地故障（重点讲解）。
1）接地故障现象①据DL/T856-2004“电力用直流电源监控装置”A..1直流系统发生接地故障或绝缘电阻低于整定值（220V绝缘定值25kΩ、110V绝缘定值7kΩ、48V绝缘定值1.7kΩ）时，直流绝缘检测装置应可靠动作。
②国家电网公司《直流电源系统运行规范》第二十八条：“220V直流系统两极对地电压绝对值差超过40V或绝缘降低到25以下，48V直流系统任一极对地电压有明显变化时，应视为直流系统接地。
” 2）接地产生的原因绝缘老化、破损：如电缆、绝缘座；机械振动：电缆距金属较近，机械振动磨损电缆绝缘；灰尘沉淀、潮湿：如接线端子、PCB板集有灰尘，在空气湿度较大的情况下，绝缘下降；生锈：如仪器仪表的金属外壳；漏水：如端子箱、压力表密封不好；裸露：如备用电缆芯没有包好。
3）接地故障的危害直流系统接地故障的危害有：误动、拒动、损坏直流电源。
4）接地故障的处理当直流系统发生接地时，由直流系统检测装置发出预告信号，此时，应首选确定是正极接地还是负极接地；是完全接地还是绝缘电阻降低，然后根据运行方式、检修、操作及气候等因素的影响，判断可能的接地点及确定寻找接地点的方法和步骤。
常用的接地故障查找方法有:①通过测量正负极对地电压,确定是正极还是负极接地；②对两段母线进行区分,使查找的接地范围不会扩大；③退出运行中有误报现象的直流绝缘测试仪；④立即停止二次回路的施工或检修试验,并拉开其工作电源,看信号是否消除⑤采用分段分部位拉路法来确定直流接地点.采用这种方法时,操作电源一定要由蓄电池供电,先停不重要的回路,如信号回路和照明回路等.由于直流接地回路一旦从直流系统中脱离,直流系统母线的正负极对地电压就会出现平衡,因此,通常采用直流接地回路瞬间停电的办法来确定直流接地点,这就是所谓的"拉路法".但由于直流系统是不间断电源,人们不能随意对其停电,"拉路法"常造成直流系统控制或保护回路跳闸等事故。
三.直流系统日常维护（运行状态）1.对充电柜、直流馈电屏柜、蓄电池组体进行清扫，保持设备外观整洁。
2.充电柜、直流馈电屏检查：①核对监控单元、绝缘监察装置、蓄电池管理单元的整定值；②检查监控单元均充记录是否符合定值要求；③检查直流屏表计、监控单元、绝缘监察装置等电压、电流显示值应与现场测量值一致；④检查交流电源输入正常；⑤检查直流馈电屏的端子排连接应可靠，且标号应清晰正确，端子排的接地端子引至屏上的接地线应用铜螺丝钉压接，接触要牢靠，屏板应与发电厂的接地网相连。
3.蓄电池组检查：①对每个电池外观进行仔细检查，包括：电池箱、盖和电极是否有损坏的痕迹；电极有否生锈；电池盖和电极柱封口有无过度膨胀及热损害或熔融的迹象，电池盒、导轨、电池架等有无机械或热损害等。
每只蓄电池外观及连接片应清洁良好，无壳体膨胀、破裂、电液渗漏；②检查蓄电池联接线松紧程度是否合适，蓄电池之间、蓄电池组之间、蓄电池组与控制装置之间的连接应合理方便；③检查每只蓄电池电压及蓄电池组总电压是否正常；④检查蓄电池室通风情况，通风应良好；⑤测量蓄电池组温度，检查并记录温度异常的电池。
