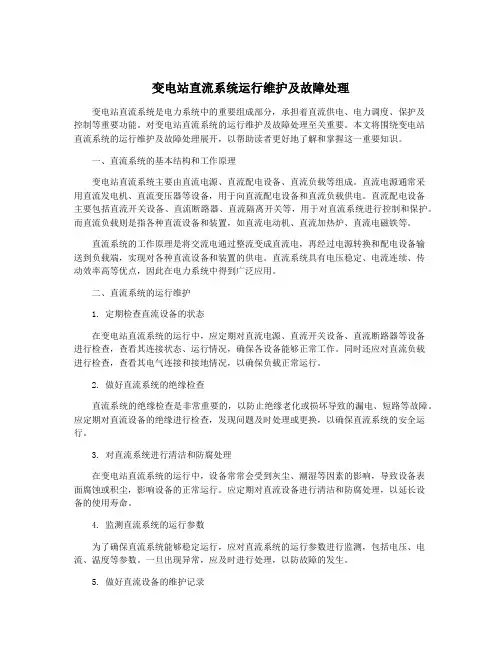

变电站直流系统运行维护及故障处理变电站直流系统是电力系统中的重要组成部分，承担着直流供电、电力调度、保护及控制等重要功能。
对变电站直流系统的运行维护及故障处理至关重要。
本文将围绕变电站直流系统的运行维护及故障处理展开，以帮助读者更好地了解和掌握这一重要知识。
一、直流系统的基本结构和工作原理变电站直流系统主要由直流电源、直流配电设备、直流负载等组成。
直流电源通常采用直流发电机、直流变压器等设备，用于向直流配电设备和直流负载供电。
直流配电设备主要包括直流开关设备、直流断路器、直流隔离开关等，用于对直流系统进行控制和保护。
而直流负载则是指各种直流设备和装置，如直流电动机、直流加热炉、直流电磁铁等。
直流系统的工作原理是将交流电通过整流变成直流电，再经过电源转换和配电设备输送到负载端，实现对各种直流设备和装置的供电。
直流系统具有电压稳定、电流连续、传动效率高等优点，因此在电力系统中得到广泛应用。
二、直流系统的运行维护1. 定期检查直流设备的状态在变电站直流系统的运行中，应定期对直流电源、直流开关设备、直流断路器等设备进行检查，查看其连接状态、运行情况，确保各设备能够正常工作。
同时还应对直流负载进行检查，查看其电气连接和接地情况，以确保负载正常运行。
2. 做好直流系统的绝缘检查直流系统的绝缘检查是非常重要的，以防止绝缘老化或损坏导致的漏电、短路等故障。
应定期对直流设备的绝缘进行检查，发现问题及时处理或更换，以确保直流系统的安全运行。
3. 对直流系统进行清洁和防腐处理在变电站直流系统的运行中，设备常常会受到灰尘、潮湿等因素的影响，导致设备表面腐蚀或积尘，影响设备的正常运行。
应定期对直流设备进行清洁和防腐处理，以延长设备的使用寿命。
4. 监测直流系统的运行参数为了确保直流系统能够稳定运行，应对直流系统的运行参数进行监测，包括电压、电流、温度等参数。
一旦出现异常，应及时进行处理，以防故障的发生。
5. 做好直流设备的维护记录在变电站直流系统的运行维护中，应做好各项维护工作的记录，包括设备检查、绝缘检查、清洁和防腐处理、参数监测等内容，以便于对直流系统的运行情况进行跟踪和分析，为故障处理和设备更新提供参考依据。
变电站直流系统的运行与维护摘要：直流系统主要为变电站二次回路中的信号、保护、事故照明、断路器等装置提供直流操作电源。
由于事关变电站二次回路的安全运行，所以加强直流系统的运行维护是非常重要的。
本文简述了直流系统的组成，分析了直流系统运行维护的方法和内容，并探讨了直流系统常见故障和排除方法。
关键词：直流系统；运行维护；变电站引言直流系统在变电站中主要用作操作电源。
变电站二次回路中的信号装置、继电保护装置、事故照明及断路器的分、合闸操作所要求的供电电源就是操作电源。
除了小型变电所使用交流操作电源以外，大中型变电站通常都采用直流操作电源。
直流系统既可由直流屏上输入的交流电整流成直流供电，也可由电池屏的蓄电池组直接提供直流电，所以供电可靠性比使用交流电高。
如果操作电源不能正常供电，二次回路也就无法正常运行，可能会给变电站带来极为严重的后果，甚至会波及电网的安全运行。
由于直流系统对变电站如此重要，所以需要加强系统的运行维护，保证其安全可靠地运行。
一、直流系统的简介变电站中的直流系统是一种能向各种设备提供直流电源的、可独立操作的电源设备，可为开关控制、事故照明、信号设备以及系统监控等提供一定保障，其通常不会受到系统运行方式的影响。
如果系统的外部交流电出现忽然中断现象，可通过蓄电池向直流系统供电，从而使系统得以正常运行。
通过监控系统，可对蓄电池中各功能模块的状态与参数进行监测，从而可对直流系统进行有效的控制与管理，并可对电源系统进行有效的安全与自动化处理，进而可保证变电站的连续性与可靠性运行。
变电站直流系统的蓄电池直流电源比较独立，变电站直流系统的蓄电池直流电源与其它的操作设备虽然具有紧密的联系，但是它在某个方面却是相当独立的个体，比如说在停电或者是变电站直流系统出现故障的情况下，变电站直流系统的蓄电池直流电源仍然能够正常的工作，它是变电站直流系统运行时必须具备的一种操作电源，对变电站直流系统运行的影响非常大。
维护课件•直流电源系统概述•直流电源系统组成及原理•直流电源系统运行管理目录•直流电源系统维护保养计划•直流电源系统安全操作规范•直流电源系统性能优化建议•总结回顾与展望未来直流电源系统概述01直流电源系统定义与功能定义直流电源系统是一种将交流电转换为直流电的供电设备，为电力系统中的控制、保护、信号、事故照明等提供稳定可靠的直流电源。
功能直流电源系统的主要功能包括稳压、稳流、滤波、保护等，确保输出直流电的电压和电流稳定，并滤除交流成分和干扰信号。
技术成熟、电路简单、纹波小、调整方便，但效率低、体积大、铜损铁损大。
线性电源开关电源模块化电源效率高、体积小、重量轻，但纹波大、电路复杂、电磁干扰大。
由多个独立模块组成，易于扩展和维护，但成本较高。
030201常见直流电源类型及特点应用领域与重要性应用领域直流电源系统广泛应用于电力系统、通信系统、铁路系统、石化系统等领域，为各种设备提供稳定可靠的直流电源。
重要性直流电源系统是许多重要设备的核心供电设备，其稳定性和可靠性直接关系到整个系统的正常运行。
一旦直流电源系统出现故障，可能会导致整个系统的瘫痪，因此直流电源系统的运行维护至关重要。
直流电源系统组成及原理02整流模块监控模块蓄电池组绝缘监测装置主要组成部分介绍将交流电转换为直流电，提供稳定的直流输出。
作为备用电源，当整流模块故障或交流电源中断时，蓄电池组能够自动投入，保证系统不间断供电。
实时监测直流电源系统的工作状态，包括电压、电流等参数，确保系统正常运行。
监测直流系统的绝缘状况，及时发现并处理绝缘故障，防止事故发生。
工作原理与流程图工作原理直流电源系统通过整流模块将交流电转换为直流电，同时监控模块实时监测系统的工作状态。
当整流模块或交流电源发生故障时，蓄电池组能够自动投入，确保系统不间断供电。
此外，绝缘监测装置能够实时监测系统的绝缘状况，保障系统的安全运行。
流程图交流输入→整流模块→直流输出→负载；同时，监控模块和绝缘监测装置对整个过程进行实时监测和保护。
简述变电站直流系统的运行维护摘要：直流系统是变电站系统中非常重要的组成部分，在电网运行的过程中，变电站直流系统发挥着至关重要的作用。
由于我国整体经济的持续提升，我国在电力上的需求也不断增长，因此，变电站直流系统运行的可靠与否对电网的安全运行起着至关重要的作用。
本文首先对变电站直流电源系统分析，然后讨论了变电站直流系统运行中的常见问题，最后提出了加强变电站直流系统运行维护的措施，以供参考。
关键词：变电站；直流系统；运行维护一、变电站直流电源系统分析1、直流电源系统接线接线方式。
目前，直流系统接线基本均为单母线分段接线方式，根据蓄电池和充电装置同直流系统的不同连接方式，单母线分段接线又分为两组蓄电池、两套充电装置的单母线分段接线和两组蓄电池、三套充电装置的单母线分段接线。
接线原则。
接线方式的科学性以及合理性直接影响到了系统的安全可靠性，所以接线的过程中需要遵循简单清晰、操作方便以及安全可靠的基本原则。
一般情况下，两段母线间的联络开关打开，整个直流系统分成两个没有电气联系的部分。
每段母线接一组蓄电池和一台充电装置，有第三套充电装置的则作为备用充电装置共用于两台充电装置，当某一充电装置停用时根据接线方式决定是投入母线间的联络开关还是投入备用充电装置。
每个设备单元单独接在直流母线上，进而保证各个单元的独立性，方便日后的检修维护。
2、直流系统蓄电池组目前为止，大部分的变电站都采用的是阀控式的密封铅酸蓄电池组以及镉镍碱性的蓄电池组，而因为阀控式的蓄电池组具有运行时不用进行电解液的检测以及不需要调酸水等传统的维护措施，所以最为广泛的应用范围。
这种免维护蓄电池具有的优势包括：2.1比普通的蓄电池组更具有经济性这种经济性表现为即便是同种容量的蓄电池具有较经济的价格以及更长的使用寿命，加上不需要后期的维护检修投入，所以在总投资方面更具有优势。
2.2比碱性的镉镍蓄电池使用方便镉镍蓄电池具有较低的电压，为了保证工作效果，便需要配备更多的数量，加上镉镍蓄电池容易在潮湿的环境中发生漏电的现象，增加了维护的难度，所以在使用方面不如阀控式的蓄电池方便简单。
变电站直流系统运行维护及故障处理变电站直流系统是变电站的重要组成部分，主要作用是为直流设备（如直流电励磁系统、直流继电器保护等）提供电源。
直流系统的运行维护及故障处理对于保障变电站的安全运行具有重要意义。
下面将对变电站直流系统的运行维护及故障处理进行介绍。
一、直流电源系统的检查和维护1.检查和校验系统电压和电流表的准确性，确保读数精确。
2.检查和清洗系统中的电容器和电解电容器，清除灰尘和污渍。
3.检查和清洗系统中的开关和接触器，及时更换损坏的零部件。
4.检查和调整系统中的电压稳定器和电流限制器，确保它们的性能和稳定性。
5.检查直流系统的地线和接地电阻，确保系统的安全接地。
6.定期检查蓄电池组的电压、电阻、温度，清洗蓄电池板、拧紧蓄电池连接螺栓。
7.对蓄电池进行充电，确保其处于满电状态，防止电池电解液的蒸发和碱性盐沉积。
8.检查与直流系统相关的照明和防火设备，确保其正常工作状态。
1.蓄电池组温度过高在蓄电池组温度过高的情况下，需要进行以下处理：首先，确认其原因，一般是由于充电电流过大、电解液水分蒸发不足引起。
其次，降低充电电流，减少电池温度。
最后，添加适量的蒸馏水至电解液中，以恢复电池电解液的水分。
2.蓄电池组容量不足首先，排除蓄电池组连接电缆接触不良和接线端子松动的故障。
其次，对蓄电池组进行充电，使其迅速恢复正常运行状态。
最后，对蓄电池组的电压、电阻、温度等参数进行检查，确保其正常工作状态。
3.直流电源设备损坏首先，排除电源设备本身的故障。
其次，检查设备的保险丝、开关、接触器等部件是否正常。
最后，更换故障部件，确保设备能够正常运行。
总之，直流电源系统的运行维护及故障处理对于保障变电站的安全运行十分重要。
只有定期检查、及时维护，才能保证直流电源系统的正常工作，减少故障发生，提高变电站的安全性和稳定性。

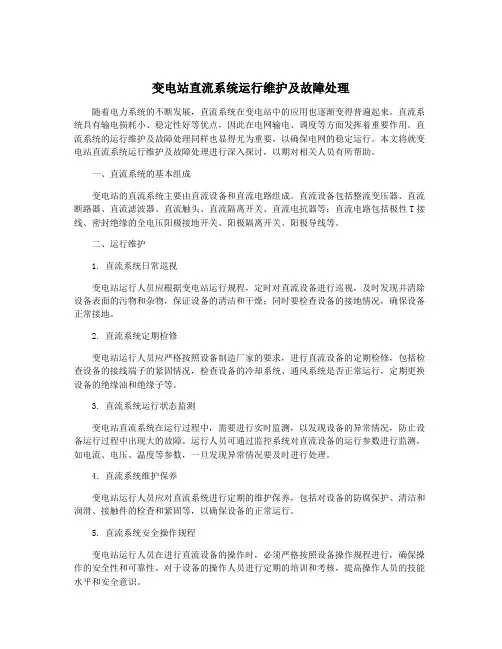

变电站直流系统运行维护及故障处理随着电力系统的不断发展，直流系统在变电站中的应用也逐渐变得普遍起来。
直流系统具有输电损耗小、稳定性好等优点，因此在电网输电、调度等方面发挥着重要作用。
直流系统的运行维护及故障处理同样也显得尤为重要，以确保电网的稳定运行。
本文将就变电站直流系统运行维护及故障处理进行深入探讨，以期对相关人员有所帮助。
一、直流系统的基本组成变电站的直流系统主要由直流设备和直流电路组成。
直流设备包括整流变压器、直流断路器、直流滤波器、直流触头、直流隔离开关、直流电抗器等；直流电路包括极性T接线、密封绝缘的全电压阳极接地开关、阳极隔离开关、阳极导线等。
二、运行维护1. 直流系统日常巡视变电站运行人员应根据变电站运行规程，定时对直流设备进行巡视，及时发现并清除设备表面的污物和杂物，保证设备的清洁和干燥；同时要检查设备的接地情况，确保设备正常接地。
2. 直流系统定期检修变电站运行人员应严格按照设备制造厂家的要求，进行直流设备的定期检修，包括检查设备的接线端子的紧固情况，检查设备的冷却系统、通风系统是否正常运行，定期更换设备的绝缘油和绝缘子等。
3. 直流系统运行状态监测变电站直流系统在运行过程中，需要进行实时监测，以发现设备的异常情况，防止设备运行过程中出现大的故障。
运行人员可通过监控系统对直流设备的运行参数进行监测，如电流、电压、温度等参数，一旦发现异常情况要及时进行处理。
4. 直流系统维护保养变电站运行人员应对直流系统进行定期的维护保养，包括对设备的防腐保护、清洁和润滑、接触件的检查和紧固等，以确保设备的正常运行。
5. 直流系统安全操作规程变电站运行人员在进行直流设备的操作时，必须严格按照设备操作规程进行，确保操作的安全性和可靠性。
对于设备的操作人员进行定期的培训和考核，提高操作人员的技能水平和安全意识。
三、故障处理直流系统常见的故障包括：整流变压器绝缘击穿、直流断路器跳闸、直流滤波器失效、直流触头烧毁等。
