ZW32C2—12系列户外交流高压智能真空断路器(看门狗)
一、概述
ZW□C2—12系列户外交流高压智能真空断路器(以下简称断路器，俗称“看门狗”)适用于12kV及以下，交流50Hz的城网和农网配电系统。

具备了故障检测功能、保护控制功能和通迅功能，都安装于10kY 架空线路责任分界点，可实现自动切除、单相接地和自动隔离短路故障，是配电线路改造和配网自动化建设的理想产品。

断路器可以手动操作、电动操作、遥控器操作及远程主机操作。

断路器由本体、操作机构、控制器三部分组成(隔离开关由用户选择加装)。

断路器根据需要可配置CT(保护电流互感器)、ZCT(零序电流互感器)、u(电压互感器)，作为控制器的检出器。

断路器配置了不同功能的控制器，构成智能开关，并可构筑多种形式的配网自动化系统，且能够逐步升级。

二、使用环境条件
1、周围空气温度：上限+40度，下限—40度；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高；
3、风压：不超过700Pa(相当于风速34m／s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25度；
7、相对湿度：日平均不大刊5％，月平均不大于90％
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

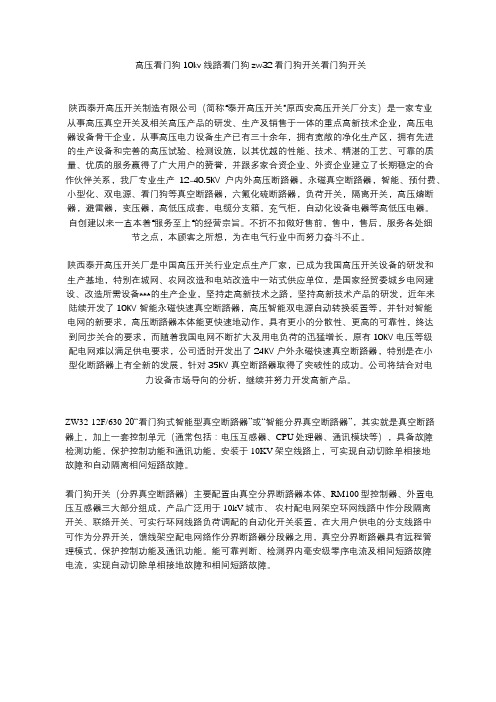

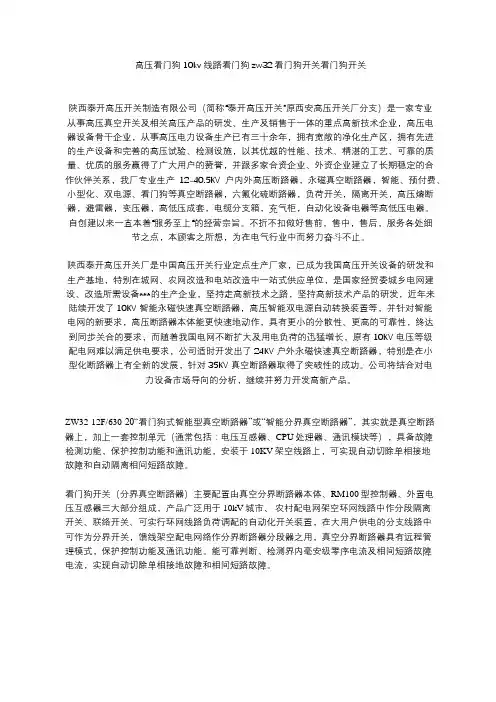

高压看门狗10kv线路看门狗zw32看门狗开关看门狗开关陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

ZW32-12F/630-20“看门狗式智能型真空断路器”或“智能分界真空断路器”，其实就是真空断路器上，加上一套控制单元（通常包括：电压互感器、CPU处理器、通讯模块等），具备故障检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切除单相接地故障和自动隔离相间短路故障。

ZW32-12F/T630-20 户外交流高压分界真空断路器使用说明书启南电力设备有限公司一、概述ZW32-12F 型户外交流高压真空分界断路器（以下简称分界断路器）是我公司自主研发的一款新型产品，分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、MGK16 型控制器、外置电压互感器（注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关联络开关、可实行环网线路负荷调配的自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。

能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本安装使用说明书规定了分界断路器的引用标准、使用环境条件、型号和额定参数、结构特点、工作原理、订货须知、以及操作、安装、使用、维护的方法等内容。

二、分界断路器的功能自动切除单相接地故障，当用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生。

自动隔离相间短路故障，当用户支线发生相间短路故障时，分界断路器先于变电站出线保护开关跳闸，自动隔离故障线路，不会波及馈线上的其它分支用户停电。

快速定位故障点，当用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，则 动将信息报送到电力管理中心。

监控用户负荷，当分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。

远方操作功能，用户可以通过手机短信或计算机后台方式操作真空分界断路器分闸。

三、使用的环境条件1) 海拔高度：≤2000米2) 环境温度：户外 -30℃~ +55℃最高年平均气温20℃最高日平均气温30℃3) 相对湿度：95% （25℃）4) 抗震能力：地面水平加速度 0.3g地面垂直加速度 0.15g5）地震烈度：7度6) 最大日温差： 25℃7) 日照强度(风速0.5m/s 时)：0.1W/cm28) 最大风速：34m/s9) 最大覆冰厚度：10mm10) 安装位置：户外 、10kV 架空线路用户责任分界点处11）接地方式：中性点不接地、经消弧线圈接地及低电阻接地。

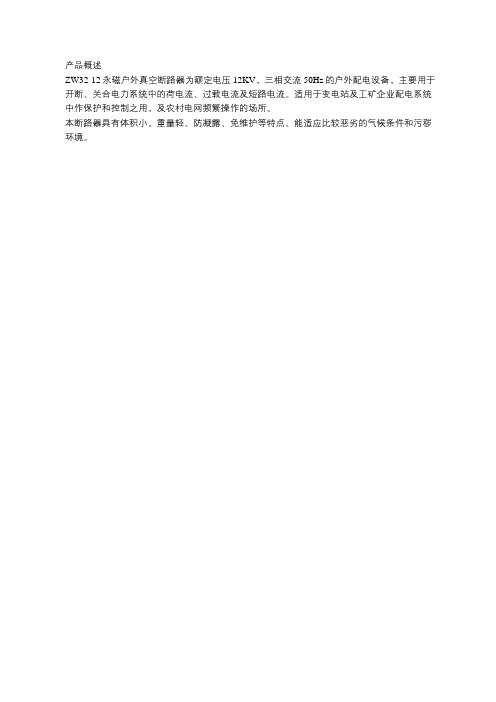

产品概述ZW32-12永磁户外真空断路器为额定电压12KV，三相交流50Hz的户外配电设备，主要用于开断、关合电力系统中的荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所。

本断路器具有体积小，重量轻、防凝露、免维护等特点、能适应比较恶劣的气候条件和污秽环境。

产品介绍电动带看门狗真空断路器一般使用在10kv的电架空线路当中，电动带看门狗真空断路器可以降低线路经常出现停电的事故，使得停电的事故范围不会扩大，从而也减少了用户停电的时间，这些足以说明了电动带看门狗真空断路器的使用可以提升用户供电的稳定以及可靠的能力。

技术特点电动带看门狗真空断路器主要是由本体和电压互感器以及故障检测控制器这3个部分所组成的，这3种是经过密封的电缆来进行连接的，因此它是具有很好的通讯功能和控制保护的功能以及故障检测的功能，电动带看门狗真空断路器可以很好的检测以及判断短路的故障电流，可以达到自动切断单相接地的问题以及短路问题，电动带看门狗真空断路器使用气体绝缘是属于真空灭弧的方式，电动带看门狗真空断路器的绝缘结构和防爆结构以及整体的密封的性能非常的好，其中气体密封不会漏也不会因环境有任何的影响，电动带看门狗真空断路器的弹簧操动机构的性能好，运行很可靠采用的结构可提升主回路的接触，电动带看门狗真空断路器的接触电阻不大，温度提升不高整体的性能安全可靠免维护。

使用环境电动带看门狗真空断路器的使用环境介绍如下：1. 周围空气温度范围在零下40摄氏度到40摄氏度之间，日常的温度变化不可以超出25摄氏度，在温度零下40摄氏度的时候，依然可以保证工作正常。

2. 风速不可以超出每秒35米。

3. 一般是使用在不易燃和没有爆炸危险以及没有振动的地方。

4. 不可安装在海拔超出1000米的地方。

5. 其覆盖的厚度为10mm。

6. 其地震的等级不可达到7度以上。

7. 一定要按照电网中性点的接地方式来执行。

“看门狗”开关一、开关介绍户外分界断路器设备具备故障电流检测功能，保护控制功能（过流保护、速断保护、零序保护），适用于10kV 架空线路，可实现自动切除单相接地故障和自动切除相间短路故障。

安装点适用于10kV 配电线路用户进户线的责任分界点处或主干线上运用短路保护等。

二、如何操作2.1 机械操作2.2 控制器电动操作控制器通电延时 10 秒，自动检测开关储能信号，检测到分界断路器未储能则自动发出电动储能命令，分界断路器接收到储能命令后，自动完成电动储能。

三、基本功能与操作1.开关本体手动分合功能如同通用的断路器一样，分界断路器具备现场手动分合和电动分合控制功能。

2.模拟量检测功能控制器与开关本体配合使用可检测线路的两相电流、零序电流和线路电压，上述模拟量信号由开关本体航空插座输出，从控制器底部的CT/IO 插座通过航空插头接入控制器。

通过控制器内部的信号转换和计算，可实时监测其运行值（用笔记本电脑通过控制器的维护通信口或配置通信模块后可接收及处理这些测量数值）。

3.保护控制功能a）零序保护通过对控制器的定值整定和对零序电流的监测，分界断路器能侦测和判定用户界内的单相接地故障，在延时达到整定值后执行分闸操作，自动切除接地故障；变电站及馈线上的其它用户避免发生停电事故, 为了避免瞬时性故障造成开关分闸，可对分界断路器进行重合闸设置，重合闸时间可自行设定，为了避免永久性故障对线路造成严重损坏，或其它保护的时限配合问题，分界断路器做了重合闸后加速保护功能。

零序保护的控制功能适用于配电网中性点不接地系统、中性点经消弧线圈接地系统和中性点经小电阻接地系统。

b）过流（速断）保护通过定值整定和对相电流的监测，分界断路器能侦测和判定用户界内的相间短路故障，经延时判定后，控制器输出分闸命令使分界真空断路器自动分闸，自动切除过流故障，变电站及馈线上的其它用户避免发生停电事故, 为了避免瞬时性故障造成用户长时间停电，在控制器保护动作后，对分界断路器进行重合闸，重合闸时间可以设定，为了避免永久性故障对线路造成严重损坏，或其它保护的时限配合问题，控制器做了重合闸后加速保护功能。

ZW32-12型户外高压干式真空断路器上海巨广电气有限公司1.概述1.1产品型号及名称ZW32-12型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。

断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。

在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。

断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。

可配重合控制器构成重合器型智能断路器。

基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。

能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。

可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。

ZW32-12型10kV户外真空断路器技术规范1 范围本技术规范提出了ZW32型真空断路器的技术要求，主要包括设备的执行标准、使用环境、主要技术参数、结构、性能等方面的内容，供方应保证提供符合国家相关标准规定的产品。

投标人应获得ISO9000（GB/T 19000）资格认证书及国家强制性产品(CCC)认证并取得证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有两部鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

招标人在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出全面的规定，也未充分引述有关标准和规范的条文，投标人应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

2 引用标准GB1984-2003 高压交流断路器GB3309-1989 高压开关设备常温下的机械试验GB/T5465.2-1996 电气设备用图形符号GB5582-1993 高压电力设备外绝缘污秽等级GB7354-1987 局部放电测量GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T16927.1-1999 高电压试验技术第一部分：一般试验要求DL402-1999 交流高压断路器订货技术条件DL403-2000 12kV～40.5kV高压真空断路器订货技术条件1.2符合标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同要求》 GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下得机械试验》DL/T593《高压开关设备在共同订货技术条件》JB/T3855-2008《高压交流真空断路器》3 使用环境条件周围空气温度上限不超过40℃，下限不超过—45℃；风速不大于35m/s；海拔不高于2000m；地震烈度不超过8度；环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%；安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;污秽等级：Ⅳ级。

ZW32-12F看门狗智能分界开关ZW32看门狗分界开关产品概述：ZW32-12(G)/M630-20型户外高压永磁智能型(看门狗)真空断路器(以下简称永磁开关)是三相交流501"1z、额定电压12kV的户外高压开关设备。

永磁开关主要用作变电站。

10kV出线开关及10kV级三相交流电力系统中作为分、合负荷电流，开断过载电流及短路电流的线路保护开关。

佳吉电气O135******** YUAN断路器符合GB1984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403—2000《12kV～40.5高压真空断路器订货技术条件》等枝术标准。

结构特点1、永磁开关由真空开关本体，单稳定永磁操动机构和智能控制器三部分构成，因而具有广泛的配合范围和灵活方便的动作程序整定方式，具有很高的工作可靠性和安全性，佳吉电气是具有控制和保护功能的新型“机电一体化”智能高压开关设备。

2、断路器符合GBl984-2003《高压交流断路器》、DL/T402-2007《高压交流断路器订货技术条件》和DL/T403-2000《12kV～40 5kV高压真空断路器订货技术条件》等技术标准。

ZW32看门狗分界开关型号含义：ZW32看门狗分界开关使用环境：1、周围空气温度：上限+4-40~C，下限-40~C2、海拔：不超过3000mm3、风压：不超过700Pa(相当于风速34m/s)4、空气污秽程度：不超过IV级5、覆冰厚度：不超过10mm6、没有火灾，爆炸危险，化学腐蚀及剧烈振动的场所ZW32看门狗分界开关结构特点：佳吉电气该断路器由三相支住、机构箱组成，结构简单明了，三相支柱及电流互感器采用户外环氧树固体或硅橡胶绝缘，具有耐高低温、耐紫外线、耐老化等优点；采用小型化弹簧操动机构，分合闸能耗低、机构传动输出采用主轴滑动方式，无扭力损耗，分合传动件少，可靠性高；电流互感器安装于动端出线，二次采用插拔结构，维护更换方便。
