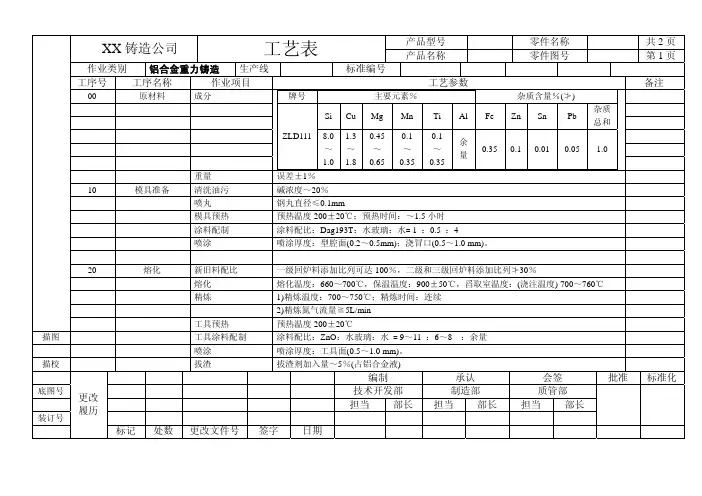

XX铸造公司工艺表产品型号零件名称共2页
产品名称零件图号第1页作业类别铝合金重力铸造生产线标准编号
工序号工序名称作业项目工艺参数备注
00 原材料成分牌号主要元素%杂质含量%(≯)
ZLD111Si Cu Mg Mn Ti Al Fe Zn Sn Pb
杂质
总和8.0
~
1.0
1.3
~
1.8
0.45
~
0.65
0.1
~
0.35
0.1
~
0.35
余
量
0.350.10.010.05 1.0
重量误差±1%
10 模具准备清洗油污碱浓度~20%
喷丸钢丸直径≤0.1mm
模具预热预热温度200±20℃;预热时间:~1.5小时
涂料配制涂料配比:Dag193T:水玻璃:水= 1 :0.5 :4
喷涂喷涂厚度:型腔面(0.2~0.5mm);浇冒口(0.5~1.0 mm)。
20 熔化新旧料配比一级回炉料添加比列可达100%,二级和三级回炉料添加比列≯30%
熔化熔化温度:660~700℃,保温温度:900±50℃,舀取室温度:(浇注温度) 700~760℃
精炼 1)精炼温度:700~750℃;精炼时间:连续
2)精炼氮气流量≧5L/min
工具预热预热温度200±20℃
描图工具涂料配制涂料配比:ZnO:水玻璃:水= 9~11 :6~8 :余量
喷涂喷涂厚度:工具面(0.5~1.0 mm)。
描校拔渣拔渣剂加入量~5%(占铝合金液)
更改履历编制承认会签批准标准化
底图号技术开发部制造部质管部
担当部长担当部长担当部长装订号
标记处数更改文件号签字日期
‘XX铸造公司工艺表产品型号零件名称共2页
产品名称零件图号第2页作业类别铝合金重力铸造生产线标准编号
工序号工序名称作业项目工艺参数备注
成分牌号主要元素%杂质含量%(≯)
ZLD111Si Cu Mg Mn Ti Al Fe Zn Sn Pb
杂质
总和8.0
~
1.0
1.3
~
1.8
0.40
~
0.60
0.1
~
0.35
0.1
~
0.35
余
量
0.350.10.010.05 1.0
30 浇注工具预热预热温度200±20℃
工具涂料配制涂料配比:ZnO:水玻璃:水= 9~11 :6~8 :余量
模具预热预热温度300±50℃;
铸造机倾转倾转时间≯9s
凝固凝固时间≯2.5分钟
开模或合模开模或合模≯9s
模具工作模具工作温度≯380℃
手工浇注手工浇注时间≯8s
40 切锯锯带速度:
浇冒口余量2~5mm。
50 清刺
描图 60 热处理(见下页)(见下页)
描校 70 抛丸抛丸时间:6分钟
更改履历编制承认会签批准标准化
底图
号
技术开发部制造部质管部
担当部长担当部长担当部长装订
号
标记处数更改文件号签字日期
