铝合金低压铸造知识整理

铝合金车轮低压铸造工艺目录铝合金车轮低压铸造工艺1 低压铸造工艺1.1 低压铸造原理1.2 低铸汽车铝合金轮的工艺特点1.3 汽车铝轮低压铸造工艺设计1.4 汽车铝轮低压铸造模具设计1.5 铝轮低压铸造工艺过程1. 模具检查2. 模具喷砂3. 模具的准备4. 模具涂料5. 涂料性能和配比6. 涂料的选择7. 模具的预热和喷涂1.6 开机前的准备工作1. 保温炉的准备2. 陶瓷升液管的准备3. 设备和工艺工装的准备1.7 铝车轮低压铸造液面加压规范1. 加压规范的几种类型2. 铝车轮低压铸造加压规范的设定3. 设计铝轮低铸加压曲线的步骤4. 铝轮低铸工艺曲线实例1.8 铸件缺陷分析，原因及解决办法1. 疏松（缩松）的形成与防止2. 缩孔的形成与防止3. 气孔的形成与防止4. 针孔的形成与防止5. 轮毂的变形原因及防止6. 漏气的产生原因及防止7. 冷隔（冷接，对接），欠铸（浇不足，轮廓不清）的形成与防止8. 凹（缩凹，缩陷）的形成与防止铝合金车轮低压铸造工艺铝合金车轮制造技术是多种多样的，而铝车轮的铸造工艺，目前主要有两种：一种是金属型重力铸造，一种是低压铸造。

我们主要是做汽车铝合金车轮，制造工艺采用的是低压铸造。

我们教材面向的对象主要是我们公司的员工，所以对工艺技术的介绍是有针对性的，介绍的方法也是不一样的。

1 低压铸造工艺1.1 低压铸造原理低压铸造是将铸型放在一个密闭的炉子上面，型腔的下面用一个管(叫升液管)和炉膛里的金属液相通。

如果在炉膛中金属液面上加入带压力的空气，金属液会从升液管中流入型腔。

待金属液凝固以后，将炉膛中的压缩空气释放，未凝固的金属从升液管中流回到炉中。

控制流入炉膛空气的压力、速度,就可以控制金属流入型腔中的速度和压力，并能让金属在压力下结晶凝固，压力一般不超过 1 ??/。

这种工艺特点是铸件在压力下结晶，组织致密，机械性能好；低压另一个特点就是用一个升液管将铸型直接和炉膛连通，在压力的作用下，直接浇注铸型，不用冒口，浇口也很小。

铝合金低压铸造技术随着我国经济的快速发展，铝合金在房屋建铸中的应用越来越广泛，在生产铝合金上，当前应用最广泛的依旧是低压铸造技术，这种技术不仅成本较低，而且操作起来也比较简单。

本文先介绍了低压铸造路合金的基本原理与特点，然后详细分析了路合金低压铸造的过程以及发展前景。

标签：铝合金；低压铸造；生产流程铝合金是非常常用的铸件材料，被应用建铸、机械设备、艺术创作各个方面。

在铝合金的生产上，最常见的生产工业是低压铸造工艺，主要是指铝液在压力的作用下，完成充型与凝固的过程，利用该铸造工艺不仅能使铝合金获得较高的强度，还能塑造出各种复杂的铸件，使金属材料的利用率提高。

1铝合金低压铸造原理及特点铝合金中由于各组元的不同，合金会表现出不同的物理性能及化学性能，并且合金结晶的过程也不尽相同。

因此，在进行铝合金铸造时，必须针对铝合金的特性，选择合理的铸造方法，以便优化铸件。

1.1 低压铸造原理铝合金低压铸造的原理是将干燥的空气压缩到一个密封的容器中，容器中事先装有铝液，铝液在气体压力的作用下就会沿着深液管铸件上升，通过铸型浇口平稳的进入到铸件的腔内，在铸液过程中，铝液的气体压力一直保持同一水平，一直到铝液完全凝固后终止。

在铝液完全凝固后，就可以接触铝液表面的气体压力，使多余的铝液返回到容器中，铸型内凝固的铝液形状就是最终所需要的铸件。

因为该工艺所需要的容器压力较低，故被称为低压铸造工艺。

1.2 低压铸造特点低压铸造的特点是成分简单，铸造性能好，能够很方便的进行铸造，在铸造过程中也可以自由的控制压力与铝液的流速，这中铸造工艺可以应用于其他的浇铸作业中。

低压铸造所使用的容器是底注式充型容器，铝液的金属液面能够保持平稳的状态，在铸造过程中不存在溅射的情况，因此在铸造时也就能够避免卷入气体或者颗粒粉尘的情况，提高逐渐的密实度与合格率。

因为铸件是在空气压力的作用下完成凝固的，所以铸件的轮廓往往会比较清晰，表面呈光滑状，铸件的力学性能较高，这有利于大薄壁的铸型。

低压铸造法的指导手册1、低压铸造用合金1）铝合金铸造合金（JIS H 5202）参照后附表格2）不纯物的影响、机械性质①硅：硅可以使铝合金流动良好，并能减少缩孔改善耐压性。

另外可以改善焊接性，减小热膨胀系数，大量添加虽能提高耐磨性，但切削性会变差。

②铜：铜可以改善铝合金的机械性质和切削性，但是耐腐蚀性和熔汤流动性变差，引起热间断裂。

③铁：少量的铁可以减少铝合金的缩孔、使结晶细微化，但是机械性质普遍降低。

特别是合金中硅的含量超过5%以上时会产生三元化合物，组织变粗变脆。

④锰：锰对铝合金的结晶细微化和防止缩孔都有效果，但其添加量要根据合金中铁的含量来变化，否则会产生粗大的初晶、机械性能显著下降。

⑤镁：镁可以改善铝合金的机械性质和切削性，但是熔汤流动性和耐压性变差，热间断裂也显著增加。

对于含硅的合金而言，随着MgSi的析出硬化可以改善机械性质。

另外含镁8%以上的合金热处理后可以改善机械性质。

⑥镍：镍可以改善铝合金高温中的机械性质。

但是添加量超过5%以上时铝合金容易产生缩孔。

⑦钛：添加少量的钛可以使铝合金的结晶细微化、改善机械性质。

⑧锌：锌和镁一起添加可以改善铝合金的机械性质，但是耐腐蚀性下降，而且添加量过多的话容易产生缩孔。

⑨铍：铍会先氧化，在熔汤表面生成稳定的保护皮膜，因此可以防止AI-Mg系列合金熔解时的氧化，阻止生成沉淀物，改善机械性质和熔汤流动性。

2、地金配合1 ）添加元素的母合金①铝-铜母合金：铝和铜的比率是50 : 50或67 : 33。

②铝-硅母合金：JIS H 2211的C3A以及铝和硅的比率是80 : 20或74 :26③铝-锰母合金：。

铝和锰的比率是90 : 10o④铝-镍母合金：铝和镍的比率是90 : 10或80 : 20o⑤铝-镁或铝-镁-铍母合金：铝和铍的比率是95 : 5或铝、镁和铍的比率是90 :5 : 5。

⑥铝-钛母合金：铝和钛的比率是98 : 2。

2 ）配合计算：a = （W A × X +V B×Y）/ （W A+ W B）a：目标成分（%）W A :熔汤重量（kg）X :熔汤重量的成分（%W B :添加地金重量（kg）丫：添加地金的成分（%3、熔解作业1 ）熔解方法熔解时最需要注意的是气体吸收和氧化。

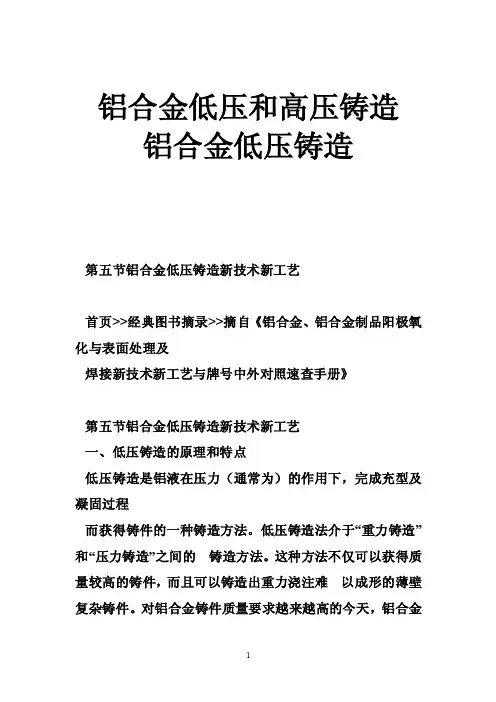

铝合金低压和高压铸造铝合金低压铸造第五节铝合金低压铸造新技术新工艺首页>>经典图书摘录>>摘自《铝合金、铝合金制品阳极氧化与表面处理及焊接新技术新工艺与牌号中外对照速查手册》第五节铝合金低压铸造新技术新工艺一、低压铸造的原理和特点低压铸造是铝液在压力（通常为）的作用下，完成充型及凝固过程而获得铸件的一种铸造方法。

低压铸造法介于“重力铸造”和“压力铸造”之间的铸造方法。

这种方法不仅可以获得质量较高的铸件，而且可以铸造出重力浇注难以成形的薄壁复杂铸件。

对铝合金铸件质量要求越来越高的今天，铝合金低压铸造工艺几乎已成为铝合金铸造中一项必不可少的工艺。

（一）低压铸造基本原理低压铸造的基本原理是在一密封容器（坩埚）中通入干燥的压缩空气，如图所示，铝液即在气体压力的作用下沿升液管上升，通过铸型浇口平稳地进入铸件型腔，保持铝液面上的气体压力一直到铸件完全凝固，然后解除液面上的压力，剩余的铝液回到坩埚中，已凝固的铝液便在铸型内形成所需铸件。

由于所需压力低，所以称之为低压铸造。

图低压铸造基—886第八篇铸造铝合金和变形铝合金生产新技术新工艺（二）低压铸造特点充型平稳，充型速度可按铸件结构、铸型材料等因素进行控制，避免铝液流对型腔和型芯冲刷和卷气。

铝液是在压力作用下凝固，流动性增加，有利于获得轮廓清晰的铸件。

铸件在压力作用下凝固、补缩较充分，故铸件致密性好，力学性能较高。

设备较压铸机相对简单，投入少，易实现机械化、自动化。

工艺出品率高，低压铸造的浇注系统较简单，并可减少或省去冒口。

二、低压铸造铸型工艺设计（一）设计要点铸型工艺设计的要点是根据低压铸造的特点，保证铸件顺序凝固，并使型腔内的气体顺利排出。

型腔安排由低压铸造时铝液自上而下凝固，故铸件补缩应自下而上，最后通过浇道实现。

因此铸件在铸型中位置的安排、加工余量和工艺余量的确定、冷铁的放置及加热棒的使用等本原理图坩埚；升液管；铝液；进气管；密封盖；浇口；型腔；铸型—应确保铸件以浇口为中心的自上而下，由远而近的顺序凝固。

铝合金低压铸造引言铝合金低压铸造是一种常见的铸造工艺，它通过将铝合金熔化后注入金属模具中，利用低压力将熔融金属充填至整个模具中，使其在模具中冷却凝固，最终得到所需形状的铝合金铸件。

铝合金低压铸造具有成本低、生产效率高和产品质量可控等优点，因此在汽车、航空航天、电子电器等行业中得到广泛应用。

工艺流程铝合金低压铸造的工艺流程主要包括以下几个步骤：1.材料准备：首先需要准备好所需的铝合金材料，常见的铝合金有ADC12、A380等。

这些铝合金具有良好的流动性和机械性能，适合用于低压铸造。

2.模具设计与制作：根据产品的形状和尺寸要求，设计合适的金属模具。

通常情况下，模具由上、下两部分组成，模具的内部空腔就是所需铸件的形状。

3.预热模具：在注入熔融铝合金之前，需要先将模具进行预热。

预热模具可以提高铝合金的流动性，减少铸件内部气体的产生。

4.熔炼铝合金：将所需的铝合金材料放入熔炉中熔化，控制适当的熔炼温度和时间，确保铝合金的成分均匀。

5.注入模具：将熔融铝合金通过注射装置注入预热过的模具中。

注入过程中，通过控制低压力，使铝合金充填至整个模具中。

6.冷却凝固：待铝合金充填完毕后，将模具放置在冷却设备中进行冷却凝固。

冷却时间根据铸件的大小和形状而定，通常需要几分钟到几小时不等。

7.脱模与修整：待冷却完全后，可以将铝合金铸件从模具中取出。

由于冷却过程中会产生一些砂痕、气孔等缺陷，所以需要进行修整，使铸件表面平整。

8.检验与包装：对铝合金铸件进行检验，检查尺寸、密度、表面质量等指标是否符合要求。

合格的铸件经过清洁、喷砂等处理后，可以进行包装，准备发货或使用。

工艺优势铝合金低压铸造相较于其他铸造工艺，具有以下优势：•成本低：相比于高压铸造等工艺，低压铸造设备和模具制作成本较低，使用成本也相对较低。

•生产效率高：低压铸造工艺适用于大规模生产，可以快速、连续地生产大量的铝合金铸件。

•产品质量可控：低压铸造过程中，可通过控制合金的温度、压力等参数，使铝合金铸件的尺寸、密度、机械性能等指标更加可控。

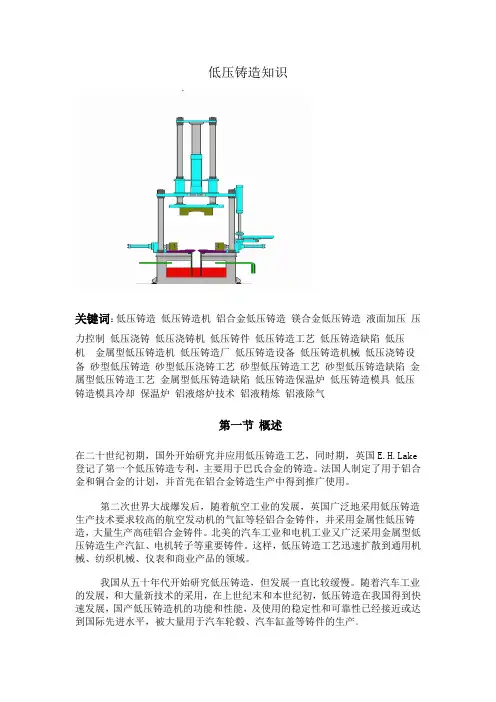

低压铸造知识关键词：低压铸造低压铸造机铝合金低压铸造镁合金低压铸造液面加压压力控制低压浇铸低压浇铸机低压铸件低压铸造工艺低压铸造缺陷低压机金属型低压铸造机低压铸造厂低压铸造设备低压铸造机械低压浇铸设备砂型低压铸造砂型低压浇铸工艺砂型低压铸造工艺砂型低压铸造缺陷金属型低压铸造工艺金属型低压铸造缺陷低压铸造保温炉低压铸造模具低压铸造模具冷却保温炉铝液熔炉技术铝液精炼铝液除气第一节概述在二十世纪初期，国外开始研究并应用低压铸造工艺，同时期，英国ke 登记了第一个低压铸造专利，主要用于巴氏合金的铸造。

法国人制定了用于铝合金和铜合金的计划，并首先在铝合金铸造生产中得到推广使用。

第二次世界大战爆发后，随着航空工业的发展，英国广泛地采用低压铸造生产技术要求较高的航空发动机的气缸等轻铝合金铸件，并采用金属性低压铸造，大量生产高硅铝合金铸件。

北美的汽车工业和电机工业又广泛采用金属型低压铸造生产汽缸、电机转子等重要铸件。

这样，低压铸造工艺迅速扩散到通用机械、纺织机械、仪表和商业产品的领域。

我国从五十年代开始研究低压铸造，但发展一直比较缓慢。

随着汽车工业的发展，和大量新技术的采用，在上世纪末和本世纪初，低压铸造在我国得到快速发展，国产低压铸造机的功能和性能，及使用的稳定性和可靠性已经接近或达到国际先进水平，被大量用于汽车轮毂、汽车缸盖等铸件的生产。

第二节低压铸造原理及特点低压铸造是使液体金属在压力作用下充填型腔，以形成铸件的一种方法。

由于所用的压力较低，所以叫做低压铸造。

其工艺过程如下：在装有合金液的密封容器（如坩埚）中，通入干燥的压缩空气，作用在保持一定浇注温度的金属液面上，造成密封容器内与铸型型腔的压力差，使金属液在气体压力的作用下，沿升液管上升，通过浇口平稳地进入型腔，并适当增大压力并保持坩埚内液面上的气体压力，使型腔内的金属液在较高压力作用下结晶凝固。

然后解除液面上的气体压力，使开液管中未凝固的金属液依靠自重流回坩埚中，再开型并取出铸件，至此，一个完整的低压浇铸工艺完成。

汽车铸铝轮毂低压铸造技术分析1. 低压铸造技术概述低压铸造技术，是指在气体压力作用下，使金属液从熔炉流入模具，形成铸件的一种铸造方法。

它是将液态金属从下部储存箱或直接从熔炉通过融化剂的作用，经过浇注系统进入腔型内，通过压力作用使腔型内的熔化金属凝固成型体的工艺。

相较于传统铸造方法，低压铸造技术有以下优点：（1）成型精度高：低压铸造过程中，液态金属进入腔型内后，通过压力的作用，使得金属液充分填充模具腔型，从而保证了铸件的成型精度和表面质量。

（2）生产效率高：低压铸造技术具有自动化程度高、生产效率高的特点，能够大幅提高生产效率，降低生产成本。

（3）成型品质优良：低压铸造技术能够有效减少气孔、夹杂等缺陷的产生，保证了铸件的品质和性能稳定。

（1）成型精度高：汽车铸铝轮毂作为汽车的重要零部件，其外观质量和精度要求极高。

采用低压铸造技术能够保证铸件的尺寸精度和表面质量。

（2）轻量化设计：随着汽车轻量化的发展趋势，汽车铸铝轮毂也要求具有轻量化的设计。

采用低压铸造技术能够实现铸件壁薄、重量轻的设计要求。

（3）良好的强度和韧性：汽车铸铝轮毂在使用过程中需要具备良好的强度和韧性，能够承受汽车的负荷。

低压铸造技术能够保证铸件的均匀组织和良好的力学性能。

3. 汽车铸铝轮毂低压铸造工艺流程汽车铸铝轮毂的低压铸造工艺主要包括以下几个关键步骤：（1）原料准备：包括铝合金材料、熔炼剂等原料的准备和配比。

（2）熔炼和保温：将铝合金材料加入熔炉中进行熔炼，并进行保温处理，保证熔化金属的均匀性和稳定性。

（3）模具准备：准备好铸造模具，并进行表面处理，保证模具的表面光洁度和耐磨性。

（4）铸造：将熔化的铝合金液经过浇注系统，进入到预热好的模具中，形成轮毂铸件的整体结构。

（5）冷却和脱模：待铸件冷却至一定温度后，进行脱模处理，将成型的铝合金轮毂取出。

（6）后处理：进行铸件的表面处理、修磨、检测等工艺，最终得到成型的汽车铸铝轮毂产品。

随着汽车工业的不断发展和轻量化趋势的加剧，汽车铸铝轮毂低压铸造技术也在不断的向着更高效、更环保、更精密、更节能的方向发展。

低压压铸铝合金件标准1、压铸工艺及压铸铝合金材料常识一、压铸工艺简介压力铸造（简称压铸）是近代金属成型加工工艺中发展较快的一种少无切削的特种铸造方法。

工艺实质是在高压作用下，使液态或半液态金属以较高的速度充填压铸型型腔，并在压力下成型和凝固而获得铸件的方法。

压铸工艺的特点：高速高压是压力铸造的主要特征。

常用的工作压力为数十兆帕，填充速度约为16~80m/s，金属液填充模具型腔时间极短，约为0.01~0.2s。

与其它铸造方法相比，压铸有以下三方面优点： 1.产品质量好铸件尺寸精度高，一般相当于6~7级，甚至可达4级；表面光洁度好，一般相当于5~8级；强度和硬度较高，强度一般比砂型铸造提高25~30％，但延伸率降低约70％；尺寸稳定，互换性好；可压铸薄壁复杂的铸件。

例如，当前锌合金压铸件最小壁厚可达0.3mm；铝合金铸件可达0.5mm；最小铸出孔径为0.7mm；最小螺距为0.75mm。

2.生产效率高机器生产率高，例如国产J1113型卧式冷空压铸机平均八小时可压铸600～700次，小型热室压铸机平均每八小时可压铸3000~7000次；压铸型寿命长，一付压铸型，压铸钟合金，寿命可达几十万次，甚至上百万次；易实现机械化和自动化。

3.经济效果优良由于压铸件尺寸精确，表泛光洁等优点。

一般不再进行机械加工而直接使用，或加工量很小，所以既提高了金属利用率，又减少了大量的加工设备和工时；铸件价格便易；可以采用组合压铸以其他金属或非金属材料。

既节省装配工时又节省金属。

压铸是最先进的金属成型方法之一，是实现少切屑，无切屑的有效途径，应用很广，发展很快。

目前压铸合金不再局限于有色金属的锌、铝、鎂和铜，而且也逐渐扩大用来压铸铸铁和铸钢件。

压铸件的尺寸和重量，取决于压铸机的功率。

由于压铸机的功率不断增大，铸件形尺寸可以从几毫米到1～2m；重量可以从几克到数十公斤。

国外可压铸直径为2m，重量为50kg的铝铸件。

二、压铸合金用于生产压铸件的金属材料有多为铝合金、纯铝、锌合金、铜合金、镁合金、铅合金、锡合金等有色金属，黑色金属很少采用。

第一章铝合金低压铸造知识整理2.1低压铸造概论2.1.1低压铸造定义铸型一般安置在密封的坩埚上方，坩埚中通入压缩空气，在熔融金属的表面上造成低压力(0.06～0.15MPa)，使金属液由升液管上升填充铸型和控制凝固的铸造方法。

2.1.2基本原理在密闭的保持炉的熔汤表面上施加0.01~0.05Mpa的空气压力或惰性气体压力，熔汤通过浸放在熔汤里的给汤管上升，被充填进连接着的炉子上方的模具内。

因此熔汤是从型腔的下部慢慢开始充填，保持一段时间的压力后凝固。

凝固是从产品上部开始向浇口方向转移，浇口部分凝固的时刻就是加压结束的时间。

然后冷却至可以取出产品的强度后从模具中脱离。

于是就凭借浇口的方向性凝固和从浇口开始的冒口压力效果得到了完美的铸件。

低压铸造装置如图1所示。

缓慢地向坩埚炉内通入干燥的压缩空气，金属液受气体压力的作用，由下而上沿着升液管和浇注系统充满型腔，如图1b所示。

开启铸型，取出铸件，如图1c所示。

图12.1.3与其他铸造法的比较与压力铸造比较：1）低压铸造适用的合金范围广，而压力铸造一般只适用于铸造性能较好的合金；2）压力铸造一般用于生产批量大的中小铸件，而低压铸造可适用于不同大小，不同批量的铸件；3） 压力铸造是在高速高压下充型，型腔中的气体不易被排除，易于产生气孔，而低压铸造则与此相反；4） 低压铸造的设备比压力铸造的设备简单，制造容易；5） 低压铸造比压力铸造生产效率低。

与金属型铸造比较：1） 低压铸造可以大大简化浇注系统；2） 低压铸造更易于实现机械化自动生产；3） 低压铸造的设备比金属型铸造稍高。

与一般砂型重力铸造比较1） 低压铸造浇包中的合金液自下而上的从底部注入型腔，浇注平稳，因此成品率比砂型铸造高；2） 低压铸造是在低压下充型，又在较高的压力下结晶凝固，使铸件的组织、机械性能、气密性、耐压性能均比砂型重力铸造好；3） 低压铸造浇注系统比砂型重力铸造简单，并可以大大减小冒口，有的铸件甚至可以不设置冒口，从而简化了工艺，节省了金属材料；2.2 铝合金低压铸造工艺铝合金低压铸造的工艺过程如图2所示。

你不可错过的一堂课：铝合金低压铸造问题一点通（干货）2014-10-11小编牟泊仰铝百度亲，晚上好！您还记得昨天的这个问题吗？铝铸造的缺陷，包括低压铸铝和压铸铝的缺陷分别是什么？那今天我们接着昨天的内容继续来谈谈低压铸铝的缺陷分别是什么。

低压铸造中的常见问题：接下来主要针对低压铸造中铝合金车轮的常见问题，氧化夹渣缺陷特征，氧化夹渣防止方法。

气孔缩孔的缺陷特征，气孔缩孔的产生原因及防止方法。

缩松的缺陷特征，产生原因，防止方法。

裂纹的缺陷特征，产生原因及防止方法。

一氧化夹渣缺陷特征：氧化夹渣多分布在铸件的上表面，在模具不通气的转角部位。

断口多呈灰白色或黄色，去经x光透视或在机械加工时发现，也可在碱洗、酸洗；阳极化或使用金属探伤剂时发现。

产生原因：1．炉料不清洁，回炉料使用量过多2.浇注系统设计不良，,冲型时设置不当3．合金液中的熔渣未清除干净4．浇注操作不当，带入夹渣5.精炼变质处理后静置时间不够防止方法：1．炉料应经过吹砂，回炉料的使用量适当降低2．改进浇注系统设计，提高其挡渣能力3.采用适当的熔剂去渣4．浇注时应当平稳放置过滤网，并应注意清渣5．精炼后浇注前合金液应静置一定时间二气孔缩孔缺陷特征：汽轮铸件壁内气孔一般呈圆形或椭圆形，具有光滑的表面，一般是发亮的氧化皮，有时呈油黄色。

表面气孔、气泡可通过抛光发现，内部气孔缩孔可通过X光透视或机械加工发现气孔气泡在X光底片上呈黑色。

产生原因：1.压注冲型不平稳，卷入气体2.型(芯)砂中过混入有机杂质(如煤屑、草根马粪等)3.铸型《模具》排气不良4.模具涂料喷涂不良，冷却环.块设置不当5.低压浇注系统设计设置不良防止方法：1.正确掌握压注速率，避免卷入气体。

2.型(芯)砂中不得混入有机杂质以减少造型材料的发气量3.改善模具的排气能力4.改进模具喷涂质量，正确选用及处理冷却环.块的置放5.改进压注参数设置，改进模具设计三缩松缺陷特征：铝铸件缩松一般产生在内浇道附近与冒口根部厚大部位、轮辋壁与辐条的厚薄转接处和具有大平面的薄壁处。

低压铸造低压铸造铝合金不能含铁的原因
一、低压铸造铝合金的组成及性能
低压铸造铝合金是一种非铁基合金，主要成分为铝和其他合金元素，例如铜、锌、锰、镁等。

低压铸造铝合金因其优良的机械性能、耐腐蚀性和良好的可加工性，在航空、汽车、建筑等领域得到了广泛的应用。

二、限制铁含量的原因
铁是低压铸造铝合金中的常见杂质元素，一旦超过一定含量，会对低压铸造铝合金的机械性能和耐腐蚀性能产生负面影响，同时也会导致低压铸造铝合金在生产和使用过程中的质量变化。

因此，为了提高低压铸造铝合金的性能和品质，铁的含量在低压铸造铝合金生产过程中被限制。

三、影响铁元素对低压铸造铝合金性能的影响
1. 机械性能：铁元素会使低压铸造铝合金的强度和韧性降低；
2. 耐腐蚀性：铁元素容易使低压铸造铝合金产生氧化膜破裂，进而使低压铸造铝合金的耐腐蚀性降低；
3. 稳定性：铁元素也容易使低压铸造铝合金在表面产生变化，导致生产和使用过程中的质量变化，降低产品的可靠性。

四、如何控制铁含量
为了有效控制低压铸造铝合金中铁的含量，生产过程中需要采取以下措施：
1. 选择高质量的原材料；
2. 严格控制炉温和合金化时间；
3. 采用适当的清洁措施和处理方法。

五、总结
低压铸造铝合金中限制铁含量的目的在于提高低压铸造铝合金的机械性能和耐腐蚀性能，同时减少低压铸造铝合金在生产和使用过程中的质量变化，提高产品品质和可靠性。

为了控制低压铸造铝合金中铁的含量，需要采取严格的生产控制措施，确保低压铸造铝合金的品质和性能符合要求。
