铝合金重力铸造常见的缺陷和防止办法

铸造铝合金常见的主要缺陷有6 种。

1. 铸造裂纹因铸件形状复杂，厚薄不均，在凝固过程中，各部位冷却速度不一致产生较大内应力，当应力超过合金材料抗拉强度时，铸件被拉裂。

裂纹分热裂纹和冷裂纹两种。

热裂纹是沿晶开裂，裂缝有氧化黑色，形状不规则，成锯齿状；冷裂纹沿晶内开裂，断口未氧化呈折射状银色发亮。

消除裂纹的工艺措施：合金化学成分应准确，杂质含量不得超标；避免熔体过热和在炉内停留时间不宜长；制订科学合理的铸造温度和铸造速度；液体金属流动和冷却应均匀；防止外来夹杂物掉入熔体等。

2. 花边状组织边界晶粒呈波浪状、锯齿状折线形花边，形状类似铸造孪晶，往往呈羽毛状，显微组织是相互平行呈薄片状。

因化学成分调整不合适，熔体发生过热和停留时间过长，过滤管孔直径过细，铸造温度过高，结晶器过矮和变质细化剂失去作用等所致。

消除花边状组织的措施：严格控制合金化学成分和杂质含量不得超标；科学合理设计过滤系统与结晶装置；精确控制铸造熔炼温度和时间；加入合格变质细化剂等。

3. 光亮晶粒当铸件出现合金元素含量较低的贫乏固溶体时，其晶粒粗大，树枝状网络稀薄光亮晶粒，硬度低于正常组织。

因在铸造过程，漏斗温度低，在底部形成低成分固溶体一次晶的结构，按原成分不断长大，当重量达到一定程度时，便形成光亮晶粒，降低合金强韧度。

防止措施：漏斗材料导热性要好，表面应光亮，漏斗距底部高度适中，漏斗涂料要均匀；浇注前预热漏斗和沉入金属液不宜过深；严格控制铸造温度，均匀平稳供应铝液等措施，能有效消除铸件光亮晶粒缺陷。

4. 浇不足造成铸件产品不完整，因浇注温度低，加快铸件凝固速度，铸件未浇满凝固成形，形成浇不足。

因浇注系统通道狭窄，铝液流量小，形成瓶颈；当浇注流量小于铝液填充速度时，便形成浇不足，成为废品。

防止措施：重新设计和改进浇注系统，加大铝液流量；预热模具，浇注时避免铝液流冷速过快；涂料在型腔分布应合理，厚度适中均匀，涂料不宜太薄；确保模具排气顺畅等措施，可有效消除浇不足形成的废品。

铝合金重力铸造常见的缺陷和防止办法一、缩孔:这种缺陷常发生在铸件的肥厚部分，或者厚薄交接处。

有时铸件表面发白，实际上就是缩松。

产生的原因：1、结晶过程中铸件补缩不够；2、引入合金液的位置不对；3、金属型各部位的温度不恰当，不符合顺序凝固的原则；4、涂料不当或涂料脱落；5、浇注温度过高；6、浇注速度太快；7、铸件冷却太慢；8、铸件毛边太大。

防止办法：1、在铸件厚大部位设置冒口，冒口的大小、高度要适宜，达到最后凝固，提高冒口的补缩作用；2、沿铸件四周均匀分布内浇道，或从冒口根部开设补充浇道进行补充浇注；3、调整金属型各部分的温度规范，便于铸件顺序凝固；4、按铸件工作部分和浇冒口部位不同要求选用不同的涂料成分及涂料厚度，脱料要均匀补上；5、适当降低浇注温度；6、减慢浇注速度；7、在容易产生缩松的部位，嵌上铜冷铁或通气塞，以加速冷却。

二、冷隔：这种缺陷一般产生在较大的水平表面的薄壁铸件上，以及合金最后汇流处。

铸件出型后经过震砂，进行外观检查即可发现。

产生的原因：1、模具温度过低；2、铝液温度过低；3、模具排气不良；4、浇注系统设计不良，内浇口数量少、截面过小；5、浇注速度太慢或浇注中断；6、铸件设计壁厚太薄或缺少适当的圆角。

防止办法：1、适当提高模具温度；2、适当提高铝液浇注温度；3、气体不易排出的部位上设置通气槽或排气塞，保持排气良好；4、适当增加内浇口数量和内浇口的截面；5、适当提高浇注速度，避免铝液浇注中断；6、按铸件设计工艺性要求设计合理的最小壁厚和铸造圆角。

三、气孔：气孔往往产生在铸件的上部且经常发生在铸件凸出部分的表面。

铸件内部隐蔽的气孔，必须通过X光透视，以及在铸件进行加工时发现。

产生的原因：1、浇注速度太快，卷入空气；2、模具排气气不良；3、铝液流动过快；4、熔化温度过高；5、合金除气不良；6、浇注温度过高；7、砂芯不干、排气不良或发气量太大。

防止办法：1、平稳地浇注金属液；2、于金属型气体不易排除的部位增设排气槽或排气塞，并经常清理；3、浇注时浇包尽量靠近浇口杯；4、严格控制铝液温度防止超温；5、铝液正确地进行除气；6、泥芯应烘干，排气孔应畅通，泥芯返潮后应补烘，特大的泥芯中间应挖空；7、金属型涂料后应等涂料干燥后才能浇注。

铝合金压铸件常见缺陷及改进方案铝合金压铸件作为一种高强度、高韧性的材料，被广泛应用于工业制造和家用电器等领域。

然而，由于不同生产厂家的生产工艺和技术水平不同，压铸件在生产中容易出现一些常见的缺陷。

本文将介绍铝合金压铸件常见的缺陷，并提出相应的改进方案。

一、铝合金压铸件常见缺陷1.气孔在铝合金压铸件的制造过程中，容易在铸件内部形成气孔，这是由于铸造中熔铸金属与模具表面接触时产生的气体无法完全排除而形成的。

气孔会降低铸件的强度和韧性，甚至会在使用过程中产生裂纹。

2.缩孔与气孔相似，缩孔是由于熔铸金属冷却收缩后引起的。

缩孔也会降低铸件的强度和韧性。

缩孔缺陷通常存在于压铸件的壁厚和角部。

3.毛刺毛刺是由于铸模不当或模具磨损所引起的，通常发生在铝合金压铸件的壁薄处或边缘。

毛刺会影响铸件的外观和功能，甚至会划伤使用者的手部。

4.裂纹裂纹是由于铝合金压铸件在制造和使用过程中所受到的应力超过了材料的耐受能力所引起的。

这种缺陷通常在压铸件的角部和连接处发生，会导致铸件失去强度和稳定性。

二、铝合金压铸件改进方案1.优化材料制备为了避免铸件在制造和使用过程中的开裂、气孔等缺陷，可以通过优化材料制备的过程来提高铸件的质量。

当前，用于铝合金压铸件制造的材料通常采用钙处理、收尾处理和特殊合金添加等改进技术，这些改进技术可以大幅减少气孔、缩孔和裂纹等缺陷的出现。

2.改进模具设计压铸模具的设计是影响压铸件质量的关键因素之一。

为了避免铸件的毛刺和纹路等缺陷，可以采用最新的3D打印技术设计模具，并优化模具的表面质量和耐磨性，从而确保铝合金压铸件的成形质量。

3.控制铸造过程铝合金压铸件的铸造工艺也是影响铸件质量的关键因素之一。

为了达到较好的铸造效果，可以优化铸造过程参数，例如控制铸造温度、在压铸件内部加压、运用真空铝合金熔铸等技术，以减少缺陷的出现。

4.采用热处理技术热处理可改变铝合金压铸件的微观组织和物理性能，从而使之具有更好的耐热性、耐蚀性和机械性能。

铝铸件常见缺陷及整改办法铝铸件常见缺陷及整改办法1、欠铸(浇不足、轮廓不清、边角残缺)：形成原因：(1)铝液流动性不强，液中含气量高，氧化皮较多。

(2)浇铸系统不良原因。

内浇口截面太小。

(3)排气条件不良原因。

排气不畅，涂料过多，模温过高导致型腔内气压高使气体不易排出。

防止办法：(1)提高铝液流动性，尤其是精炼和扒渣。

适当提高浇温和模温。

提高浇铸速度。

改进铸件结构，调整厚度余量，设辅助筋通道等。

(2)增大内浇口截面积。

(3)改善排气条件，增设液流槽和排气线，深凹型腔处开设排气塞。

使涂料薄而均匀，并待干燥后再合模。

2、裂纹：特征：毛坯被破坏或断开，形成细长裂缝，呈不规则线状，有穿透和不穿透二种，在外力作用下呈发展趋势。

冷、热裂的区别：冷裂缝处金属未被氧化，热裂缝处被氧化。

形成原因：(1)铸件结构欠合理，收缩受阻铸造圆角太小。

(2)顶出装置发生偏斜，受力不匀。

-(3)模温过低或过高，严重拉伤而开裂。

(4)合金中有害元素超标，伸长率下降。

防止方法：(1)改进铸件结构，减小壁厚差，增大圆角和圆弧R，设置工艺筋使截面变化平缓。

(2)修正模具。

(3)调整模温到工作温度，去除倒斜度和不平整现象，避免拉裂。

(4)控制好铝涂成份，成其是有害元素成份。

3、冷隔：特征：液流对接或搭接处有痕迹，其交接边缘圆滑，在外力作用下有继续发展趋势。

形成原因：(1)液流流动性差。

(2)液流分股填充融合不良或流程太长。

(3)填充温充太低或排气不良。

(4)充型压力不足。

防止方法：(1)适当提高铝液温度和模具温度，检查调整合金成份。

(2)使充填充分，合理布置溢流槽。

(3)提高浇铸速度，改善排气。

(4)增大充型压力。

4、凹陷：特征：在平滑表面上出现的凹陷部分。

形成原因：(1)铸件结构不合理，在局部厚实部位产生热节。

(2)合金收缩率大。

(3)浇口截面积太小。

(4)模温太高。

防止方法：(1)改进铸件结构，壁厚尽量均匀，多用过渡性连接，厚实部位可用镶件消除热节。

铝合金压铸产品铸造缺陷、产生原因及处理办法一、表面铸造缺陷1. 拉伤a特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。

b产生原因：①顶出不平衡；②模具型腔表面有损伤；③出模方向无斜度或斜度过小；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥铝合金成分含铁量低于0.8％；⑦脱模剂使用效果不好；⑧冷却时间过长或过短。

c处理方法：①修理模具表面损伤；②控制合理的浇铸温度和模具温度1 80-250；③调整顶杆，使顶出力平衡；④紧固模具；⑤更换脱模剂；⑥修正斜度，提高模具表面光洁度；⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。

2. 裂纹a特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。

b产生原因：①铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；②合金中铁含量过高或硅含量过高；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤合金有害杂质的含量过高，降低了合金的塑性；⑥留模时间过长，应力大；⑦顶出时受力不均匀。

c处理方法：①正确控制合金成分，在某些情况下可在合金中加纯铝锭以降低合金中含镁量或铝合金中加铝硅中间合金以提高硅含量；②缩短开模及抽芯时间提高模温，保持模具热平衡；③变更或增加顶出位置，使顶出受力均匀；④改变铸件结构，加角，改变出模斜度，减少壁厚差。

3. 气泡a特征：铸件表面有米粒大小的隆起表皮下形成的空洞.b产生原因：①合金液在压室充满度过低，易产生卷气，压射速度过高；②熔液未除气，熔炼温度过高；③模具排气不良；④脱模剂太多；⑤模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑥内浇口开设不良，充填方向交接。

①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；④降低模温，保持热平衡；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长；⑦减少脱模剂用量。

铝合金铸锭主要缺陷特征、形成原因及防止、补救方法1、化学成份不合格▲缺陷特征及发现方法最终分析结果主要合金元素或杂质含量超标●形成原因1、配料中宜烧损元素取值不合适或计算有误；2、中间合金不符合标准；3、清炉、洗炉不彻底残留有上炉的铝合金及杂质；4、不同合金料相混；5、加镁后停留时间过长，并且无覆盖剂保护、使合金液氧化烧损严重；6、没有彻底搅拌，成分不均匀，导致取样不能反应出真实情况；7、炉前分析不正确。

★防止办法及补救措施1、在配料中，易烧损元素取技术标准上限或经验烧损值的上限，并经过仔细校对，；2、选用符合标准的成分分析值准确的中间合金配料；3、转炉前彻底清炉、洗炉，清洗浇包及工具；4、检查和鉴定炉前分析仪表是否有故障，如有故障，应送有关计量部门或出产厂家或其他维修站修复鉴定；5、严禁加镁后停留时间超过十分钟，并用保护性覆盖剂；6、按分析化验取样技术要求规定取样，取样前要充分搅拌合金液；7、严禁使用混装的废料和不明成份的炉料。

2、气孔▲缺陷特征及发现方法铸锭表面或内部出现的大或小的孔洞，形状比较规则；有分散的和比较集中的两类；在对铸锭作外观检查或机械加工后可发现。

●形成原因1、炉料带水气，使熔炉内水蒸气浓度增加；2、熔炉大、中修后未烘干或烘干不透；3、合金液没有覆盖保护或过热；4、熔炉、浇包工具等未烘干；5、浇注时合金液流动不连续平稳、产生涡流，卷入了气体；6、合金液精去气不充分；7、煤、煤气及油中的含水量超标。

★防止办法及补救措施1、严禁把带有水气的炉料装入炉中，装炉前要在400度左右温度下烘烤2H；2、严格按工艺对大修、中修后的炉子进行烘烤；3、熔化前按工艺要求对熔炉、浇注工具、熔剂等进行烘烧，然后才可使用；4、选用合适的精炼方法和效果好的精炼剂充分精炼合金液，精炼后加覆盖剂保护。

如果精炼后静置时间超过6H，则要进行二次精炼方可浇注或使用；5、控制浇注时液流连续均匀地浇注，未注完锭模不要中断；6、使用含水量符合要求的煤或煤气、油等燃料熔化合金液。

铝合金的铸造缺陷及其解决方案关键信息项：1、铝合金铸造缺陷的类型名称：＿___________________________描述：＿___________________________2、造成铸造缺陷的原因因素：＿___________________________详细解释：＿___________________________3、解决方案的具体措施方法：＿___________________________实施步骤：＿___________________________4、预防铸造缺陷的策略策略：＿___________________________执行要点：＿___________________________11 铝合金铸造缺陷的类型111 气孔气孔是铝合金铸造中常见的缺陷之一。

气孔通常呈圆形或椭圆形，其尺寸大小不一。

112 缩孔和缩松缩孔是由于铸件在凝固过程中，金属液补缩不足而形成的较大孔洞。

缩松则是分散的细小缩孔。

113 夹渣夹渣指在铸件内部或表面存在的非金属夹杂物。

114 裂纹裂纹分为热裂纹和冷裂纹。

热裂纹在凝固末期高温下形成，冷裂纹则在较低温度下产生。

12 造成铸造缺陷的原因121 熔炼工艺不当熔炼过程中，如果温度控制不合理、熔炼时间过长或过短、搅拌不均匀等，都可能导致合金成分不均匀，气体和夹杂物含量增加。

122 浇注系统设计不合理浇注系统的结构和尺寸如果设计不当，可能导致金属液的流动不畅，产生卷气、冲砂等问题，从而形成气孔、夹渣等缺陷。

123 模具问题模具的温度不均匀、模具的排气不畅、模具的表面粗糙度不合适等，都可能影响铸件的质量，导致缺陷的产生。

124 铸造工艺参数不合理包括浇注温度、浇注速度、冷却速度等参数，如果选择不当，会直接影响铸件的凝固过程，从而引发各种缺陷。

13 解决方案的具体措施131 优化熔炼工艺严格控制熔炼温度和时间，采用合适的搅拌方式，确保合金成分均匀，减少气体和夹杂物的含量。

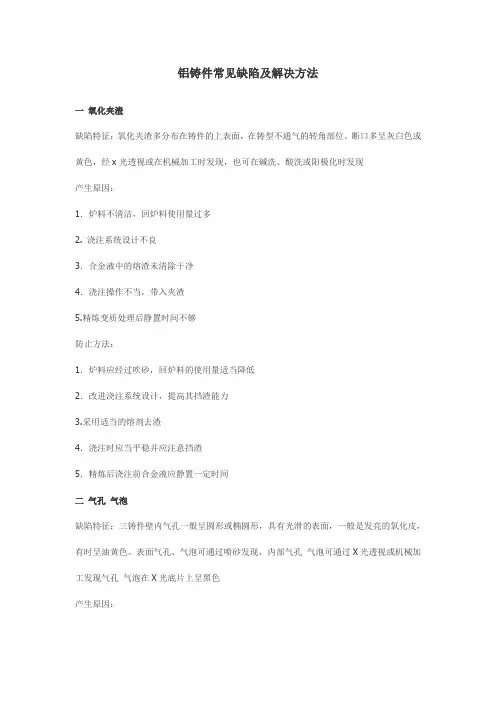

铝铸件常见缺陷及解决方法一氧化夹渣缺陷特征：氧化夹渣多分布在铸件的上表面，在铸型不通气的转角部位。

断口多呈灰白色或黄色，经x光透视或在机械加工时发现，也可在碱洗、酸洗或阳极化时发现产生原因：1．炉料不清洁，回炉料使用量过多2. 浇注系统设计不良3．合金液中的熔渣未清除干净4．浇注操作不当，带入夹渣5.精炼变质处理后静置时间不够防止方法：1．炉料应经过吹砂，回炉料的使用量适当降低2．改进浇注系统设计，提高其挡渣能力3.采用适当的熔剂去渣4．浇注时应当平稳并应注意挡渣5．精炼后浇注前合金液应静置一定时间二气孔气泡缺陷特征：三铸件壁内气孔一般呈圆形或椭圆形，具有光滑的表面，一般是发亮的氧化皮，有时呈油黄色。

表面气孔、气泡可通过喷砂发现，内部气孔气泡可通过X光透视或机械加工发现气孔气泡在X光底片上呈黑色产生原因：1．浇注合金不平稳，卷入气体2．型(芯)砂中混入有机杂质(如煤屑、草根马粪等)3．铸型和砂芯通气不良4．冷铁表面有缩孔5．浇注系统设计不良防止方法：1．正确掌握浇注速度，避免卷入气体。

2．型(芯)砂中不得混入有机杂质以减少造型材料的发气量3．改善(芯)砂的排气能力4．正确选用及处理冷铁5．改进浇注系统设计三缩松缺陷特征：铝铸件缩松一般产生在内浇道附近飞冒口根部厚大部位、壁的厚薄转接处和具有大平面的薄壁处。

在铸态时断口为灰色，浅黄色经热处理后为灰白浅黄或灰黑色在x光底片上呈云雾状严重的呈丝状缩松可通过X光、荧光低倍断口等检查方法发现产生原因：1．冒口补缩作用差2．炉料含气量太多3．内浇道附近过热4．砂型水分过多，砂芯未烘干5．合金晶粒粗大6．铸件在铸型中的位置不当7．浇注温度过高，浇注速度太快防止方法：1．从冒口补浇金属液，改进冒口设计2．炉料应清洁无腐蚀3．铸件缩松处设置冒口，安放冷铁或冷铁与冒口联用4．控制型砂水分，和砂芯干燥5．采取细化品粒的措施6．改进铸件在铸型中的位置降低浇注温度和浇注速度四裂纹缺陷特征：1．铸造裂纹。

铝压铸十大缺陷解决方案与预防措施一、流痕和花纹外观检查：铸件表面上有与金属液流动方向一致的条纹，有明显可见的与金属基体颜色不一样的无方向性的纹路，无发展趋势。

1.流痕产生的原因有如下几点：1）模温过低2）浇道设计不良，内浇口位置不良3）料温过低4）填充速度低，填充时间短5）浇注系统不合理6）排气不良7）喷雾不合理2.花纹产生的原因是型腔内涂料喷涂过多或涂料质量较差，解决和防止的方法如下：1）调整内浇道截面积或位置2）提高模温3）调整内浇道速度及压力4）适当的选用涂料及调整用量二、网状毛翅（龟裂纹）外观检查：压铸件表面上有网状发丝一样凸起或凹陷的痕迹，随压铸次数增加而不断扩大和延伸。

产生原因如下：1）压铸模腔表面有裂纹2）压铸模预热不均匀解决和防止的方法为：1）压铸模要定期或压铸一定次数后，应作退火处理、消除型腔内应力2）如果型腔表面已出现龟裂纹，应打磨成型表面，去掉裂纹层3）模具预热要均匀三、冷隔外观检查：压铸件表面有明显的、不规则的、下陷线性型纹路（有穿透与不穿透两种）形状细小而狭长，有时交接边缘光滑，在外力作用下有断开的可能。

产生原因如下：1）两股金属流相互对接，但未完全熔合而又无夹杂存在其间，两股金属结合力又很薄弱2）浇注温度或压铸模温度偏低3）浇道位置不对或流路过长4）填充速度低解决和防止的方法为：1）适当提高浇注温度2）提高压射比压缩短填充时间，提高压射速度3）改善排气、填充条件四、缩陷（凹痕）外观检查：在压铸件厚大部分的表面上有平滑的凹痕（状如盘碟）。

产生原因如下：1）由收缩引起压铸件设计不当壁厚差太大浇道位置不当压射比压低，保压时间短压铸模局部温度过高2）冷却系统设计不合理3）开模过早4）浇注温度过高解决和防止的方法为：1）壁厚应均匀2）厚薄过渡要缓和3）正确选择合金液导入位置及增加内浇道截面积4）增加压射压力，延长保压时间5）适当降低浇注温度及压铸模温度6）对局部高温要局部冷却7）改善排溢条件五、印痕外观检查：铸件表面与压铸模型腔表面接触所留下的痕迹或铸件表面上出现阶梯痕迹。

铝合金压铸件常见缺陷及改进方案铝合金压铸件是制造工业中常见的一种零部件。

虽然铝合金压铸件具有轻量、强度高、导热性能好等优点，但是在生产过程中常会出现一些缺陷。

这些常见缺陷包括气孔、夹渣、缩松、热裂纹和尺寸不符等问题。

为了提高铝合金压铸件的质量，需要采取相应的改进方案。

首先是气孔问题。

由于铝合金熔融过程中的氧化反应，会产生气体，导致铸件中出现气孔缺陷。

改进的方法是提高熔炼铝合金的纯度，控制熔温和减小由废气带入的氧气含量。

此外，还可以采用真空压铸工艺，将熔融铝合金中的氧气抽出，避免气孔的生成。

其次是夹渣问题。

夹渣是指在压铸过程中，熔融铝合金流动过程中，夹带了一些熔渣。

这些夹渣会影响铝合金压铸件的密封性和强度。

改进的方法是通过优化铝合金的熔炼工艺和提高铸型的质量，减少熔渣的产生。

此外，可以采用滤网等装置来过滤熔融铝合金中的熔渣，提高铸件的质量。

第三是缩松问题。

缩松是铝合金压铸件中常见的缺陷，即铝合金在凝固过程中产生的收缩引起的空洞。

改进的方法是优化铝合金的成分配比和熔炼工艺，提高铝合金的流动性和凝固性能。

此外，适当增加压铸工艺中的压力和温度，也可以减少产生缩松的可能性。

第四是热裂纹问题。

热裂纹是指压铸过程中，由于温度变化引起的铝合金的裂纹。

改进的方法是优化压铸工艺，控制铸件的冷却速率和冷却温度梯度。

此外，可以采用提前预热模具的方法，使得铝合金在注入模具之前达到与模具相近的温度，减少热裂纹的产生。

最后是尺寸不符问题。

铝合金压铸件的尺寸不符可能是由于模具磨损、材料收缩等原因引起的。

改进的方法是定期检查和维护模具，修复磨损的部分。

此外，可以通过合理的设计和加工工艺，控制铝合金的收缩率，使得铝合金压铸件的尺寸更加符合要求。

综上所述，铝合金压铸件常见的缺陷包括气孔、夹渣、缩松、热裂纹和尺寸不符等问题。

通过优化铝合金的成分和熔炼工艺、改进压铸工艺、提高模具的质量和维护等方法，可以有效地解决这些问题，提高铝合金压铸件的质量。

重力铸造铝合金车轮常见缺陷原因分析及对策前言：为了让铸造员工尽早掌握铸造技术，减轻劳动强度，提高工厂达成率，降低工厂成本，以便让工厂生产早日走上正轨，参与市场竞争，并最终占有市场，特将铸造中常见的问题与全体同仁共勉、剖析，由于所学非多，经验贫乏，错误之处望指示，使之能更完善、正确、并最终为工厂生产服务，谢谢！重力浇铸注意事项一、重力浇铸原理：利用重力向下的压力，借助模具一定的温度梯度，让铸件按设定的凝固方向凝固，以利铸件及时得到铝汤补充。

再加上机台、模具等合理的设计、司炉、浇铸员的正确操作，如此，方能铸出理想的铸件。

如图：（T代表铝液约温度）当TA>TB>TC>TD时，则D处易凝固，从液体到固体，体积缩小，分子间存在空间，而C、B、A均为液体，通过D以上部分压力，将C 处的铝液压到D处，以上部位依次进行。

当凝固到冒口A时，此部分无铝液补充，组织较差，而冒口在切冒口时会被切除，不影响铸件。

浇口部分同理。

因此，我们得出以下结论：TA>TB>TC>TDTG>TF>TE>TD上述梯度一旦被破坏，则补水路线被阻，铸出工件则出现渣孔、漏气、缩水、缩孔、针孔、咬伤、甚至交形等。

（一）、渣孔1、大勺与漏斗未经预热或预热不够与铝液接触，使之浇铸铝液偏低，补水不及时，造成渣孔。

对策：漏斗、大勺必须充分预热至200-400℃。

2、浇口部分过早凝固或漏斗补水不足，甚至根本没有注水，造成安装面渣孔。

对策：严格按作业规范注水，漏斗保持八分满。

3、中心风使用过长或过早，造成安装面渣孔。

对策：由领班或工程师针对于模具型号调至最佳。

4、模具开发不良、R角、中心仁、肋太厚、浇口太薄或浇口与铁心间空隙太小，匀能造成渣孔出现。

对策：改变模具开发时的设计，同时对进厂模具进行严格验收，以及浇口号铁心间的合理搭配。

5、水痕造成的渣孔。

对策：观察此处涂抹剂附着情况或修改模具（此为最佳）。

6、边模漏水，此部位漏水太多，当胎环部位已成粥状时，铝汤无法补到漏水的地方，造成B、C面渣孔。

铝铸件常见缺陷及整改办法铝铸件常见缺陷及整改办法1、欠铸（浇不足、轮廓不清、边角残缺）：形成原因：（1）铝液流动性不强，液中含气量高，氧化皮较多。

（2）浇铸系统不良原因。

内浇口截面太小。

（3）排气条件不良原因。

排气不畅，涂料过多，模温过高导致型腔内气压高使气体不易排出。

防止办法：（1）提高铝液流动性，尤其是精炼和扒渣。

适当提高浇温和模温。

提高浇铸速度。

改进铸件结构，调整厚度余量，设辅助筋通道等。

（2）增大内浇口截面积。

（3）改善排气条件，增设液流槽和排气线，深凹型腔处开设排气塞。

使涂料薄而均匀，并待干燥后再合模。

2、裂纹：特征：毛坯被破坏或断开，形成细长裂缝，呈不规则线状，有穿透和不穿透二种，在外力作用下呈发展趋势。

冷、热裂的区别：冷裂缝处金属未被氧化，热裂缝处被氧化。

形成原因：（1）铸件结构欠合理，收缩受阻铸造圆角太小。

（2）顶出装置发生偏斜，受力不匀。

(3)模温过低或过高，严重拉伤而开裂。

(4)合金中有害元素超标，伸长率下降。

防止方法：(1)改进铸件结构，减小壁厚差，增大圆角和圆弧R设置工艺筋使截面变化平缓。

( 2)修正模具。

(3)调整模温到工作温度，去除倒斜度和不平整现象，避免拉裂。

( 4)控制好铝涂成份，成其是有害元素成份。

3、冷隔：特征：液流对接或搭接处有痕迹，其交接边缘圆滑，在外力作用下有继续发展趋势。

形成原因：( 1 )液流流动性差。

( 2)液流分股填充融合不良或流程太长。

( 3)填充温充太低或排气不良。

( 4)充型压力不足。

防止方法：( 1 )适当提高铝液温度和模具温度，检查调整合金成份。

( 2)使充填充分，合理布置溢流槽。

( 3)提高浇铸速度，改善排气。

( 4)增大充型压力。

4、凹陷：特征：在平滑表面上出现的凹陷部分。

形成原因：（1）铸件结构不合理，在局部厚实部位产生热节。

（2）合金收缩率大。

（3）浇口截面积太小。

（4）模温太高。

防止方法：（1）改进铸件结构，壁厚尽量均匀，多用过渡性连接，厚实部位可用镶件消除热节。

铝合金压铸产品铸造缺陷产生原因及处理办法感谢网友yewanlogn提供资料1 表面铸造缺陷1.1 拉伤(1)特征：①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。

(2)产生原因：①模具型腔表面有损伤；②出模方向无斜度或斜度过小；③顶出不平衡；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥脱模剂使用效果不好：⑦铝合金成分含铁量低于O．8％；⑧冷却时间过长或过短。

(3)处理方法：①修理模具表面损伤；②修正斜度，提高模具表面光洁度；③调整顶杆，使顶出力平衡；④紧固模具；⑤控制合理的浇铸温度和模具温度1 80-250。

；⑥更换脱模剂：⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。

‘，1．2 气泡(1)特征：铸件表面有米粒大小的隆起表皮下形成的空洞.(2)产生原因①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇口开设不良，充填方向交接。

(3)处理方法①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长：⑦减少脱模剂用量。

1．3 裂纹特征：①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。

产生原因：①合金中铁含量过高或硅含量过高；②合釜有害杂质的含量过高，降低了合金的塑性；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；⑥留模时间过长，应力大；⑦顶出时受力不均匀。

铸造铝合金缺陷及分析一 氧化夹渣缺陷特征：氧化夹渣多分布在铸件的上表面，在铸型不通气的转角部位。

断口多呈灰白色或黄色，经x光透视或在机械加工时发现，也可在碱洗、酸洗或阳极化时发现产生原因：1．炉料不清洁，回炉料使用量过多2.浇注系统设计不良3．合金液中的熔渣未清除干净4．浇注操作不当，带入夹渣5.精炼变质处理后静置时间不够防止方法：1．炉料应经过吹砂，回炉料的使用量适当降低2．改进浇注系统设计，提高其挡渣能力3.采用适当的熔剂去渣4．浇注时应当平稳并应注意挡渣5．精炼后浇注前合金液应静置一定时间二 气孔 气泡缺陷特征：三铸件壁内气孔一般呈圆形或椭圆形，具有光滑的表面，一般是发亮的氧化皮，有时呈油黄色。

表面气孔、气泡可通过喷砂发现，内部气孔 气泡可通过X光透视或机械加工发现气孔 气泡在X光底片上呈黑色产生原因：1．浇注合金不平稳，卷入气体2．型(芯)砂中混入有机杂质(如煤屑、草根 马粪等)3．铸型和砂芯通气不良4．冷铁表面有缩孔5．浇注系统设计不良防止方法 ：1．正确掌握浇注速度，避免卷入气体。

2．型(芯)砂中不得混入有机杂质以减少造型材料的发气量3．改善(芯)砂的排气能力4．正确选用及处理冷铁5．改进浇注系统设计三 缩松缺陷特征：铝铸件缩松一般产生在内浇道附近飞冒口根部厚大部位、壁的厚薄转接处和具有大平面的薄壁处。

在铸态时断口为灰色，浅黄色经热处理后为灰白浅黄或灰黑色在x光底片上呈云雾状严重的呈丝状缩松可通过X光、荧光低倍 断口等检查方法发现<br>产生原因：1．冒口补缩作用差2．炉料含气量太多3．内浇道附近过热4．砂型水分过多，砂芯未烘干5．合金晶粒粗大6．铸件在铸型中的位置不当7．浇注温度过高，浇注速度太快防止方法：1．从冒口补浇金属液，改进冒口设计2．炉料应清洁无腐蚀3．铸件缩松处设置冒口，安放冷铁或冷铁与冒口联用4．控制型砂水分，和砂芯干燥5．采取细化品粒的措施6．改进铸件在铸型中的位置降低浇注温度和浇注速度四 裂纹缺陷特征 :1．铸造裂纹。

铝合金重力铸造对策正式版文档资料可直接使用，可编辑，欢迎下载重力铸造铝合金车轮常见缺陷原因分析及对策前言:为了让铸造员工尽早掌握铸造技术,减轻劳动强度,提高工厂达成率,降低工厂成本,以便让工厂生产早日走上正轨,参与市场竞争,并最终占有市场,特将铸造中常见的问题与全体同仁共勉、剖析,由于所学非多,经验贫乏,错误之处望指示,使之能更完善、正确、并最终为工厂生产服务,谢谢!重力浇铸注意事项一、重力浇铸原理:利用重力向下的压力,借助模具一定的温度梯度,让铸件按设定的凝固方向凝固,以利铸件及时得到铝汤补充。

再加上机台、模具等合理的设计、司炉、浇铸员的正确操作,如此,方能铸出理想的铸件。

如图:(T代表铝液约温度当TA>TB>TC>TD时,则D处易凝固,从液体到固体,体积缩小,分子间存在空间,而C、B、A均为液体,通过D以上部分压力,将C 处的铝液压到D处,以上部位依次进行。

当凝固到冒口A时,此部分无铝液补充,组织较差,而冒口在切冒口时会被切除,不影响铸件。

浇口部分同理。

因此,我们得出以下结论:TA>TB>TC>TDTG>TF>TE>TD上述梯度一旦被破坏,则补水路线被阻,铸出工件则出现渣孔、漏气、缩水、缩孔、针孔、咬伤、甚至交形等。

(一、渣孔1、大勺与漏斗未经预热或预热不够与铝液接触,使之浇铸铝液偏低,补水不及时,造成渣孔。

对策:漏斗、大勺必须充分预热至200-400℃。

2、浇口部分过早凝固或漏斗补水不足,甚至根本没有注水,造成安装面渣孔。

对策:严格按作业规范注水,漏斗保持八分满。

3、中心风使用过长或过早,造成安装面渣孔。

对策:由领班或工程师针对于模具型号调至最佳。

4、模具开发不良、R角、中心仁、肋太厚、浇口太薄或浇口与铁心间空隙太小,匀能造成渣孔出现。

对策:改变模具开发时的设计,同时对进厂模具进行严格验收,以及浇口号铁心间的合理搭配。

5、水痕造成的渣孔。
