橡胶模具专业术语1. 哎呀，咱橡胶模具里有个词叫“分型面”呢。
这就好比是一块蛋糕要切成两块的那个切割面，模具就是沿着这个分型面分开和合拢的。
比如说做个橡胶小鸭子玩具的模具，分型面就在小鸭子身体中间那条线上，这样才能顺利把做好的小鸭子从模具里取出来。
2. 你知道“脱模斜度”不？这可是个超重要的东西呀！就像人从滑梯上滑下来一样，要是滑梯是直上直下的（没有斜度），人就很难下来。
橡胶模具里的零件如果没有脱模斜度，橡胶制品就不容易从模具里脱出来。
就像我之前做的那个橡胶瓶盖模具，因为脱模斜度没设计好，费了好大劲儿才把瓶盖取出来，可把我急坏了！3. “浇口”这个术语可不能小瞧哦。
它就像水龙头一样，是橡胶材料流入模具的入口。
想象一下，你要给一个大水桶注水，那个注水的小口子就是浇口。
我有个朋友做橡胶鞋底模具的时候，浇口的大小没调好，结果橡胶流动不均匀，鞋底有的地方厚有的地方薄，那可真是个大麻烦呢。
4. 咱来说说“流道”吧。
这流道呢，就像是给汽车导航的道路一样，引导着橡胶材料在模具里流动。
如果流道设计得弯弯曲曲又狭窄，橡胶就像堵车时的汽车一样，走得磕磕绊绊。
我同事做一个橡胶小饰品的模具，流道设计得不合理，最后饰品有些地方都没填充好，他那个懊悔呀。
5. “模腔”这个词，其实就是橡胶成型的小房间。
你把橡胶材料放进去，就像把小种子种在花盆里一样，在这个模腔里，橡胶就会变成我们想要的形状。
我记得我第一次做橡胶齿轮模具的时候，模腔的精度不够，那做出来的齿轮就像缺了几颗牙的嘴巴，难看又不实用。
6. 哟，“冷却水道”这词也很关键呢。
它就像是给发烧的人头上敷的湿毛巾，能给模具降温。
要是没有冷却水道，模具就会一直处于高温状态，就像人在大夏天穿了棉袄一样难受。
我见过一个工厂做大型橡胶模具，因为冷却水道堵塞了，模具过热，生产出来的橡胶产品质量特别差。
7. “顶出机构”可是个“大救星”啊。
它就像一个小助手，在橡胶制品成型后，把制品从模具里顶出来。
xxxx纯橡胶产品模具设计技术规范1目的为规范xxxx纯橡胶产品设计（以下简称公司产品）轴套类产品模具设计，特编制本标准。
2 使用范围本规范适用于本公司轴套类产品模具设计。
3 引用标准无4 轴套类模具的组成4.1 轴套类模具由上模板、中模板、下模板、型芯、定位销、定位套、导向销、导向套、抬耳等主要部分组成。
5 流道设计要求5.1 排布流道时，应避免流道分支处与上一级流道交汇处出现尖角，应圆弧过渡。
5.2 流道排布应平衡，避免出现不对称，影响注射效果，流道壁面粗糙度小于Ra 018μm。
5.3 流道末端处，应设有冷料穴，伸出长度一般为10mm。
6 轴套类产品特点6.1按轴套组成形式，设计模具前应了解轴套类产品结构、材质、产品材料性能6.1.1 A类轴套：由内管、外管加橡胶体构成。
A类轴套（带铁骨架）一般情况下设计成上、中、下三模板结构。
例如A类轴套还包括铝骨架、尼龙骨架。
由于铝骨架、尼龙骨架刚度较小在注射时由于注射压力变形量较大，在设计时中板应设计成哈夫块结构，以避免由于骨架膨胀造成卸件困难。
6.1.2 B类轴套：内管加橡胶体构成。
B类轴套模具为方便卸件一般情况下设计为哈夫块结构。
6.1.3外管为翻边的骨架，在设计时应注意上板能将翻边压住，避免外管上下移动造成产品尺寸不合格。
例如6.2安装部位精度要求安装部位包括定位销与模板销孔定位，装配为过盈配合以保证装配性能，一般定位销尺寸比销孔尺寸大0.05mm为宜。
6.3.4模具材料及热处理一般情况下模板需经热处理调质，考虑到模具成本原因。
模板多用45#钢，硬度要求为HRC28-32度；模芯材质为P20，硬度要求为HRC33-38；开发初期单腔模具一般采用未调质的45#钢。
7 分型面的选择7.1 分型面的数目应少且为平面。
7.2不影响产品的外观质量。
在分型面处不可避免地出现飞边，因此应避免在外观光滑面上设计分型面。
7.3分型面一般不取在装饰外表面或带圆弧的转角处。

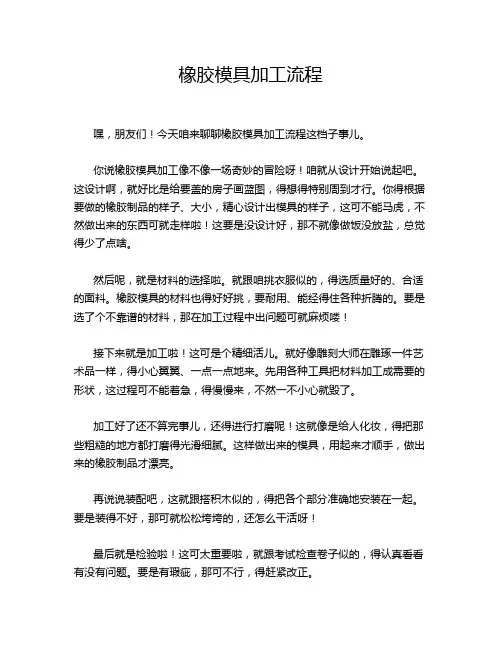

橡胶模具加工流程嘿，朋友们！今天咱来聊聊橡胶模具加工流程这档子事儿。
你说橡胶模具加工像不像一场奇妙的冒险呀！咱就从设计开始说起吧。
这设计啊，就好比是给要盖的房子画蓝图，得想得特别周到才行。
你得根据要做的橡胶制品的样子、大小，精心设计出模具的样子，这可不能马虎，不然做出来的东西可就走样啦！这要是没设计好，那不就像做饭没放盐，总觉得少了点啥。
然后呢，就是材料的选择啦。
就跟咱挑衣服似的，得选质量好的、合适的面料。
橡胶模具的材料也得好好挑，要耐用、能经得住各种折腾的。
要是选了个不靠谱的材料，那在加工过程中出问题可就麻烦喽！接下来就是加工啦！这可是个精细活儿。
就好像雕刻大师在雕琢一件艺术品一样，得小心翼翼、一点一点地来。
先用各种工具把材料加工成需要的形状，这过程可不能着急，得慢慢来，不然一不小心就毁了。
加工好了还不算完事儿，还得进行打磨呢！这就像是给人化妆，得把那些粗糙的地方都打磨得光滑细腻。
这样做出来的模具，用起来才顺手，做出来的橡胶制品才漂亮。
再说说装配吧，这就跟搭积木似的，得把各个部分准确地安装在一起。
要是装得不好，那可就松松垮垮的，还怎么干活呀！最后就是检验啦！这可太重要啦，就跟考试检查卷子似的，得认真看看有没有问题。
要是有瑕疵，那可不行，得赶紧改正。
你说这橡胶模具加工是不是挺有意思的呀！从设计到最后的检验，每一步都不能马虎，都得用心去做。
这就跟人生一样，每一个阶段都得认真对待，才能有一个好的结果。
咱再想想，要是每个环节都马马虎虎的，那最后做出的橡胶模具能好用吗？肯定不行呀！所以呀，咱做什么事儿都得认真负责，这样才能做出好东西来。
总之呢，橡胶模具加工流程可真是个有趣又有挑战的过程。
只有用心去做，才能做出高质量的模具，才能生产出让人满意的橡胶制品。
大家可别小瞧了这小小的橡胶模具，它背后可是凝聚了好多人的心血和努力呢！希望大家都能重视这个过程，让我们的橡胶制品行业越来越好！。
1.序言毕业设计是大学学习的最后一个教学环节，是本专科人才培养计划的重要组成部分。
通过毕业设计既可以巩固学生在学校学过的理论知识，培养学生运用所学知识分析和解决工程实际问题的综合能力，又可以使学生初步掌握科学研究的基本方法和撰写符合规范要求的专业技术文件的能力。
搞好毕业设计工作，对培养学生的实践能力、创新能力和创业能力，全面提高教学质量和促进学生顺利就业具有重要意义。
.大学四年的本科学习和生活就要结束了，毕业设计是其中最后一个学习和锻炼的重要环节，是对以前我们所学过的理论知识及所掌握的设计创新思维在实际中的综合运用和检验。
随着我国经济的迅速发展，特别是十一五规划完成以来，采用模具的生产技术得到愈来愈广泛的应用。
随着中国制造的崛起，我国模具产业发展迅速，模具已成为当代制造业的主流装备。
目前我国正处于工业化中期，即从解决短缺为主的开放逐步向建设经济强国转变，家电、汽车、钢铁、房地产、建材、机械、电子、化工等一批基础工业高速增长行业发展势头强劲，构成了对模具市场的巨大需求。
据国际模具及五金塑胶产业供应商协会秘书长罗百辉介绍，中国已成为世界第一大模具市场，预计2015年模具产值将达到2500亿元，其中中高档模具、经济型模具的比例会大幅增加。
在这大学四年的课程学习中，我基本上掌握了机械制图、机械设计、机械原理等专业基础课和专业课方面的知识，在生产和参观实习中思考运用所学知识，再加上我一个月来在单位实践学习，对机械制造、加工的工艺有了一个系统、全面的理解，达到了学习的目的。
对于橡胶模具设计这个实践性非常强的设计课题，我在单位进行了大量的实践考察和学习。
经过在宝鸡真空股份有限公司的参观实习，尤其是在咸阳时代密封科技有限公司设计部近一个月的生产工作实习，我对于模具特别是橡胶模具的设计步骤有了一个全新的认识，丰富了各种模具的结构和动作过程方面的知识，而对于模具的制造工艺更是实现了零的突破。
在指导老师的协助下和在工厂师傅的讲解下，同时在现场查阅了很多相关资料并亲手拆装了一些典型的橡胶模具实体，明确了橡胶模具的一般工作原理、制造、加工工艺，并在图书馆借阅了许多相关模具设计手册和书籍资料，在设计中，我将充分利用和查阅各种资料，并与同学、老师和工人师傅进行充分讨论，尽最大努力搞好本次毕业设计。
增材制造硅橡胶模具制作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!增材制造（Additive Manufacturing，简称AM），又称3D打印，是一种将数字化设计转化为实体模型的技术。
用橡胶制作模具
用橡胶制作模具是从80年初开始使用的一种简易模具。
由于模具使用橡胶制成，必须在真空条件下将塑料注入模具中成形，所以也称为真空注模成形法。
到80年代中期，已有400多台真空注模装置投入运转。
并生产了一批汽车零件、电子电器零件、各种玩具零件及工艺美术制品等。
在小批量生产方面收到了缩短模具制造周期和降低生产成本的效果。
模具的结构
橡胶模是一种用手工在真空中注入塑料的模具，因而结构简单，如图1所
示。
在注入塑料之前，将橡胶模的两个半模对合后，用紧固带将其固紧。
在两个半模的分型面处插入注塑漏斗，即可在真空中注入塑料。
模具的制作过程
橡胶模的制作过程如图2所示。
首先用金属、塑料或木材等材料制作母型。
然后在母型的一端接上浇口材料（图3）。
这样在制成的橡胶模分型面处有一浇口，可插上注塑漏斗进行浇注。
然后将接上浇口料的母型放入浇注框中（图4）。
浇注框的内形即为橡胶模的外形，应保证有足够的型腔壁厚。
对已决定配比的硅橡胶主剂和固化剂进行搅拌后放入真空装置中，在减压真空条件下抽去搅拌时混入的空气（图5），约需7～10分钟。
下一步是将浇注框放入真空装置中进行浇注。
把母型全部埋没，并保证浇注上平面处型腔也有足够的壁厚（图6）。
对已浇成的橡胶模具再进行真空抽气。
尽量抽去混入橡胶模具中的空气（图7）。
抽气后将浇注框移出真空装置外，在室温下放置10～15小时，待其固化。
当完全固化后，即将橡胶模具从浇注框中取出。
沿浇口处将橡胶模切开，形成两块半模，并取出母型（图8）。
将两半模对合在一起即成为一副橡胶模具。
用橡胶模浇注塑件的过程
用橡胶模浇注塑件的过程如图9所示。
首先对主剂塑料和固化剂进行计量，并分别置于真空装置中进行抽气。
通过玻璃窗口确认其抽气状态，排出主剂和固化剂中水份和空气。
打开橡胶模具，对型腔喷乙醇进行清洗。
为便于脱模，再在型腔表面喷硅脱模剂。
然后将两半模对合，并在两边垫上垫板后用紧固带将橡胶模紧固在一起，插上漏斗，即可进行浇注。
将已抽气的主剂和固化剂混合搅拌（图10）。
再将混合料在真空中浇入橡胶模中（图11）。
在停止减压排气作业后，由室内大气压将退出来的塑料挤入型腔中（图12）。
然后待塑料在模具中完全固化。
若放在温中，则可加速固化。
开模时应先取下漏斗，松开紧固带，然后拆去两侧垫板。
用手工轻轻地将橡胶模沿分型面处打开。
再从橡胶模中取出塑件（图13），
取出塑件后，首先去除浇口废料。
然后对分型面处的废边和去除浇口废料后的部位进行精加工。
用橡胶模浇注成形的塑料及用途
基本上所有塑料均可用橡胶模浇注成形，如聚氨酯浇注塑料、环氧树脂，以及聚酯塑料、丙烯酸酯塑料、聚乙烯塑料等。
但橡胶模的渗透性很强，由于溶胀作用而使橡胶模具发生变形。
因而，用橡胶模浇注成形的主要是聚氨酯和环氧树脂两种材料。
最近开发了一种称为BT树脂的新材料。
这种材料的性能非常适合于用橡胶模浇注成形，受到各方面的关注。
通常把浇注塑料分成以下3种类型。
1.硬质类
目前用得最多的是热固性聚氨酯。
大多被用于试制汽车内装件及办公室机器中的塑料零件。
2.透明类
这主要是用环氧树脂制造的各种透明塑件。
3.软质类
主要是各种设备中的橡胶零件。
橡胶模的特点
通过多年的使用，可将橡胶模的特点归纳如下。
1.使用寿命通常为成形20～30件，最多可达到200件，能满足试制新产品样件数量的需要。
2.制模周期短，通常为1～3天。
浇注一只塑件的时间约为2小时。
因而在几天之内即可提供塑料样件。
3.由于在真空中浇注，所以塑件中的气泡极少，可成形高精度塑件，并由于硅橡胶的收缩极小，因而复映性能极佳，可真实地复映木纹、皮纹等各种装饰纹。
又由于硅橡胶具有一定的弹性，对于侧面的浅槽可采用强迫脱模。
4.不会因壁厚不同而出现气孔。
还可成形壁厚为0.5mm的薄壁件。
5.可成形带螺钉等金属嵌件的塑件。
6.制作母型的材料多样化。
可在金属、木材、塑料、石膏等材料中自由选择。
只是用木材制作母型时需进行填料处理。
硅橡胶的硬化温度是从室温到60℃，因具有高耐热性所以不必进行特殊加工，但浇注透明件时，母型表面必须达到镜面。
7.可对浇注塑料色及对浇注件进行涂装和真空电镀。
只要将浇注件在溶剂中进行蒸气洗净处理即可。
8.制作硅橡胶模具不需要特殊的熟练技术。
9.需减少模具的变形时，可用金属嵌件对橡胶模进行增强。
10.由于硅橡胶模具随温度变化略有变动，因而必须进行严格的温度控制。
真空浇注装置
按使用目的选用装置
1.新产品试制部门，其使用目的是为了快速制造样机的极少量零件，降低样机生产成本及保守新产品的设计秘密。
2.为客户加工试制样件的专业工厂，和现有手工操作加工样件同时使用，以缩短样件的交货时间，降低生产成本。
还可接受小批量生产的任务。
3.生产塑料制品的专业厂，为本厂开发新产品试制样件或接受客户订货后首先进行小批量试生产，以保证大批量生产时的产品质量，并以此作为接受多品种、小批量生产任务的一种加工手段。
真空浇注装置类型
1.手工操作型
这是一种最基本的类型。
塑料的计量、混合、浇注和脱模均用手工操作。
这种类型多适用于试制项目生产数量少的场合。
调换浇注塑料也比较方便。
2.手工操作加自动出料型
这是一种由手工操作加自动混料和出料装置的类型。
这种类型适用于生产数量较多或浇注件体积大而用料较多的场合。
3.半自动型
这是一种自动混合和定量出料后由手工操作浇注和脱模的类型。
这种类型设备在换料以后必须对混合部分用溶剂进行清洗。
它也具有手动功能。
4.全自动型
这是一种通过按钮即可对塑料自动进行定量、混合、出料、浇注及出模，调换材料时能自动用溶剂进行清洗。
这种类型适用于生产数量较多的场合。
用户应充分掌握各种类型真空浇注装置的使用特性，并根据试制品的数量，试制品的大小选择合适的类型。
目前，真空浇注装置还在不断完善，对各部份进行组合化，将更适合于用户的需要。
使用实例
按钮式电话机壳体
原来用手工加工10只样件的费用27,000美元。
现改用橡胶模浇注成形后，制作母型的费用为2,700美元。
制作硅橡胶模的费用2,600美元，浇注10只样件的总费用（材料费、人工费及使用设备费）共7,000美元。
合计为12,300美元，降低成本的55%。
传真机外壳
原来用手工加工10只样件的费用共40,000美元。
改用橡胶模浇注成形后，制作母型的费用为4,000美元。
制作橡胶模的费用为5,000美元，浇注10只样件的总费用为14,000美元。
合计23,000美元，降低成本约40%。
汽车保险杠
原来用手工加10只样件的费用共70,000美元。
改用橡胶模浇注成形后，制作母型的费用为7,000
美元。
制作硅橡胶模的费用为5,000美元。
浇注10只样件的总费用为5,000美元。
合计17,000美元，降低成本约76%。
