橡胶模具设计凌毅安徽中鼎密封件股份有限公司内容提要：橡胶作为一种高分子材料，在现实生活中的应用越来越广泛，橡胶制品的好坏直接影响其使用性能。
生胶-塑炼-混炼-成型-硫化-修整（检验）是生产橡胶制品的必要工序，其中硫化是关键工序，对橡胶制品的质量起决定作用。
因此，作为橡胶硫化用模具就显得尤为重要，模具的好坏直接影响橡胶制品的质量、成本、能耗等。
关键词：橡胶模具设计概述橡胶模具的设计是一项系统工程，涉及橡胶加工工艺学、金属材料加工工艺学、材料力学、计算机软件工程等学科。
本人初涉模具设计，就橡胶模具的设计谈一些自己肤浅的看法。
橡胶模具设计的基本工作流程：客户图纸评审阶段产品材料评审阶段计算成本确定模具结构利用电脑软件如AutoCAD或Pro/E出图校对试模修改总结。
下面我就每一阶段的工作做一个简要的阐述。
客户图纸评审：根据客户提供的图纸，认真吃透、消化顾客对产品的要求，明确产品的使用条件，确定产品工作面、关键尺寸、尺寸公差等。
这一阶段的工作非常重要，因为即使你模具设计得非常好，但是生产出来的产品不符合客户的要求也是枉然，有必要的话还需与客户沟通。
这一阶段所得到的信息是我们进行模具结构设计的依据。
产品材料评审：依据材料工程师确定的胶料，掌握该胶料的相关性能，最主要的是硫化速度、焦烧时间、流动性、硬度、胶料收缩率等，该工作阶段获取的信息是确定模穴数、模腔尺寸等的依据。
成本计算：包括胶料的价格、模具费用等相关费用，初步估算产品的单位成本以确定该产品是否宜于开发。
模具结构设计：根据前三个阶段所得到的基本信息，初步确定模具结构，该阶段为重要阶段，是信息的输出阶段，也是设计人员具体水平体现的阶段，这一阶段的工作较多，主要包括以下几方面内容：1.分型面的选择：依据产品结构，选择分型面。
分型面的选择应考虑：a）保证制品易取出；b）排气方便；c)避免锐角；d）避开制品工作面；e）保证制品精度；f）便于装填胶料，模具易于装拆；g）加工的难易程度等因素，同时进行综合分析，选择最优方案。
橡胶模具设计培训教案储存期限：五年HRR-601-08C0目录1、绪论2、介绍我们公司橡胶模设计与产出要紧流程3、橡胶模设计的关键要素3.1模腔数的确定3.1.1多腔压模3.1.2多层压模3.2分型面的选择3.3凸模与型芯的设计3.3.1凸模设计3.3.2型芯结构设计3.3.3活动镶块设计3.4余斜槽设计3.4.1余斜槽尺寸3.4.2余斜槽沟通3.4.3无须设置于斜槽的情况3.5排气孔设计3.6启模口设计3.7手柄设计4、如何设计一副好的橡胶模具（原则）1.绪论随着我国橡胶制品工业的进展，橡胶制品的种类日益增多，产量日益扩大，促使着橡胶模具设计与制造由传统的经验设计到理论计算设计。
特别是橡胶生产设备的不断提高与生产工艺的不断改进，橡胶模具越来越多，模具的制造水平与模具复杂程度也越来越高越精巧。
高效率、自动化、精密、长寿命已经成为橡胶模具进展的趋势。
2.我们公司橡胶模具的设计与产出2.1同意任务书成型橡胶模具制件的任务书通常由制件设计者提出，其内容如下：（1）通过审签的正规制制件图纸（2）生产产量。
（3）橡胶模具制件样品。
2.2收集、分析、消化原始资料收集整理有关制件设计、成型工艺、成型设备、机械加工及特殊加工资料，以备设计模具时使用。
（1）消化橡胶制件图，熟悉制件的用途，分析橡胶模具制件的工艺性，尺寸精度等技术要求。
比如橡胶制件在外表形状、颜色透明度、使用性能方面的要求是什么，橡胶件的几何结构、斜度、嵌件等情况是否合理，熔接痕、缩孔等成型缺陷的同意程度，有无涂装、电镀、胶接、钻孔等后加工。
选择橡胶制件尺寸精度最高的尺寸进行分析，看看估计成型公差是否低于橡胶制件的公差，能否成型出合乎要求的塑料制件来。
此外，还要熟悉橡胶的胶化及成型工艺参数。
（2）消化工艺资料，分析工艺任务书所提出的成型方法、设备型号、材料规格、模具结构类型等要求是否恰当，能否落实。
成型材料应当满足塑料制件的强度要求，具有好的流淌性、均匀性与各向同性、热稳固性。
橡胶模具课程设计一、教学目标本课程的教学目标是让学生掌握橡胶模具的基本概念、设计原理和制作工艺，培养学生运用理论知识解决实际问题的能力。
具体目标如下：1.知识目标：（1）了解橡胶模具的分类、特点和应用领域；（2）掌握橡胶模具的设计原则、结构要素和计算方法；（3）熟悉橡胶模具的制造工艺和流程。
2.技能目标：（1）能够运用CAD软件进行橡胶模具的设计；（2）具备分析橡胶模具问题和解决问题的能力；（3）能够独立完成橡胶模具的制作和调试。
3.情感态度价值观目标：（1）培养学生对橡胶模具行业的兴趣和热情；（2）培养学生团队协作、创新意识和持续学习的品质；（3）培养学生遵守职业道德，关爱环境，注重安全。
二、教学内容本课程的教学内容主要包括以下几个部分：1.橡胶模具的基本概念：橡胶模具的定义、分类、特点和应用领域；2.橡胶模具设计原理：设计原则、结构要素、计算方法；3.橡胶模具制造工艺：模具制造流程、常见问题及解决方法；4.橡胶模具CAD设计：CAD软件的使用方法、设计实例；5.橡胶模具的制作和调试：实践操作、技巧与注意事项。
三、教学方法为了提高教学效果，本课程将采用以下教学方法：1.讲授法：讲解基本概念、设计原理和制造工艺；2.案例分析法：分析实际案例，培养学生解决实际问题的能力；3.实验法：进行橡胶模具的制作和调试，提高学生的实践能力；4.讨论法：分组讨论，激发学生的思考和创造力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用权威、实用的教材，为学生提供系统的理论知识；2.参考书：提供相关领域的参考书籍，丰富学生的知识体系；3.多媒体资料：制作课件、视频等多媒体资料，提高学生的学习兴趣；4.实验设备：准备齐全的实验设备，确保学生能够顺利进行实践活动。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：评估学生在课堂上的参与度、提问回答和小组讨论的表现，占总成绩的30%；2.作业：布置适量的作业，评估学生的理解能力和应用能力，占总成绩的20%；3.考试：进行期中和期末考试，评估学生的知识掌握程度，占总成绩的50%。
塑料橡胶模具设计教案课程代码：03030302课程学时：72课程类别：专业教育课程授课教师：李迎春学院、系：材料学院材料科学系授课专业：高分子材料与工程授课班级：02044401，020444402二 0 0四年十二月3.1 注射模具的典型结构及分类教学目的：掌握注射模具的整体结构形式，了解模具的主要类型。
教学重点：注射模具的典型结构；教学难点：模具的整体结构，各个零件的形状、位置关系以及在模具动作过程中所起的作用；教学手段：多媒体和板书相结合。
学时分配：注射模具设计中的主要问题 30min注射模具的功能 10min注射模具的典型结构 30min注射模具的类型 80min教学过程及主要内容：引言：上节课我们讲述了塑件的设计，自己也设计了塑件，那么这些塑件是如何成型出来的呢？成型塑件的模具是什么样子？注射模具包括那些典型零件，有那些种类？注射模具如何进行设计？下面我们就针对这些问题讲解注射模具的设计。
注射模具设计中的主要问题设计注射模具时，既要考虑塑料熔体的流动行为、冷却行为等塑料加工工艺方面的问题，又要考虑模具制造装配方面的问题。
目前注射模具设计中的一些问题已可借助注射模具设计的专用软件通过计算机分析确定，特别是复杂的大型的注塑件，更有必要这样做。
这便是所谓的注射模具的计算机辅助设计〔CAD〕和计算机辅助工程〔CAE〕，但它们只是人们在模具设计中的工具，并不能代替人们在模具设计中的创造能力，有许多问题如型腔的总体布置，浇注系统的结构、型腔的镶拼组合、脱模及侧向分型抽芯机构的选取等仍需由设计人员决定，或利用有关的计算机软件通过人机对话的形式优化解决。
值得指出的是要正确的、高水平的使用注射模具计算机辅助设计的各种软件，也必须对模具设计的原那么和方法有透彻的了解.模具设计的主要内容大致有以下几个方面：⒈了解塑料熔体的流动行为，考虑塑料在流道和型腔各处流动的阻力、流动速度，检验最大流长。
根据塑料在模具内的流动方向，考虑塑料在模具内的重新熔合和模具内原有空气的导出。
橡胶模具设计教案共3章橡胶模具设计第一节绪论随着我国橡胶制品工业的发展，橡胶制品的种类日益增多，产量日益扩大，促使着橡胶模具设计与制造由传统的经验设计到理论计算设计。
尤其是橡胶生产设备的不断提高与生产工艺的不断改进，橡胶模具越来越多，模具的制造水平与模具复杂程度也越来越高越精致。
高效率、自动化、精密、长寿命已经成为橡胶模具发展的趋势。
一、橡胶模具的分类橡胶模具根据模具结构和制品生产工艺的不同分为：压制成型模具、压铸成型模具、注射成型模具、挤出成型模具四大常用模具，以及一些生产特种橡胶制品的特种橡胶模具，如充气模具、浸胶模具等。
1．压制成型模具又称为普通压模。
它是将混炼过的、经加工成一定形状和称量过的半成品胶料直接放入模具中，而后送入平板硫化机中加压、加热。
胶料在加压、加热作用下硫化成型。
特点：模具结构简单，通用性强、使用面广、操作方便，故在橡胶模压制品中占有较大比例。
2．压铸成型模具又称传递式模具或挤胶法模具。
它是将混炼过的、形状简单的、限量一定的胶料或胶块半成品放入压铸模料腔中，通过压铸塞的压力挤压胶料，并使胶料通过浇注系统进入模具型腔中硫化定型。
特点：比普通压模复杂，适用于制作普通模压不能压制或勉强压制的薄壁、细长易弯曲的制品，以及形状复杂、难以加料的橡胶制品。
采用这种模具生产的制品致密性好、质量优越。
3．注射成型模具它是将预加热成塑性状态的胶料经注射模的浇注系统注入模具中定型硫化。
特点：结构复杂、适用于大型、厚壁、薄壁、形状复杂的制品。
生产效率高、质量稳定、能实现自动化生产。
4．挤出成型模具通过机头的成型模具制成各种截面形状的橡胶型材半成品，达到初步造型的目的，而后经过冷却定型输送到硫化罐内进行硫化或用作压模法所需要的预成型半成品胶料。
特点：生产效率高、质量稳定、能实现自动化生产。
二、成型设备模压法模具使用平板硫化机。
（蒸汽硫化机：一般饱和蒸汽的最高压力可达0.6～0.8Mpa，硫化温度在158～168范围内。

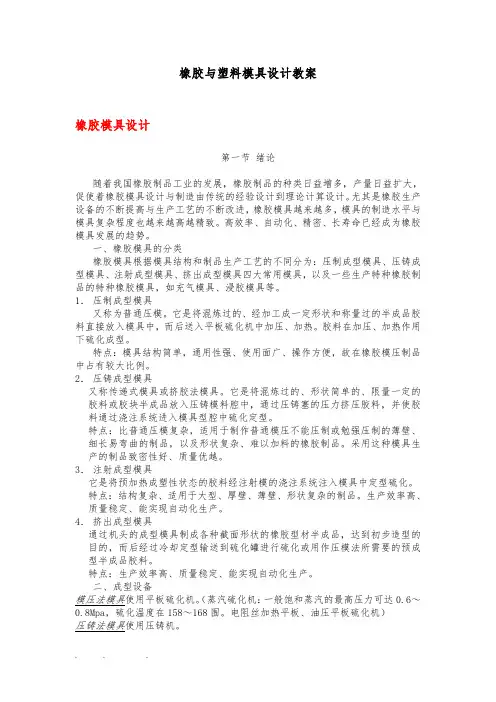

橡胶与塑料模具设计教案橡胶模具设计第一节绪论随着我国橡胶制品工业的发展，橡胶制品的种类日益增多，产量日益扩大，促使着橡胶模具设计与制造由传统的经验设计到理论计算设计。
尤其是橡胶生产设备的不断提高与生产工艺的不断改进，橡胶模具越来越多，模具的制造水平与模具复杂程度也越来越高越精致。
高效率、自动化、精密、长寿命已经成为橡胶模具发展的趋势。
一、橡胶模具的分类橡胶模具根据模具结构和制品生产工艺的不同分为：压制成型模具、压铸成型模具、注射成型模具、挤出成型模具四大常用模具，以及一些生产特种橡胶制品的特种橡胶模具，如充气模具、浸胶模具等。
1．压制成型模具又称为普通压模。
它是将混炼过的、经加工成一定形状和称量过的半成品胶料直接放入模具中，而后送入平板硫化机中加压、加热。
胶料在加压、加热作用下硫化成型。
特点：模具结构简单，通用性强、使用面广、操作方便，故在橡胶模压制品中占有较大比例。
2．压铸成型模具又称传递式模具或挤胶法模具。
它是将混炼过的、形状简单的、限量一定的胶料或胶块半成品放入压铸模料腔中，通过压铸塞的压力挤压胶料，并使胶料通过浇注系统进入模具型腔中硫化定型。
特点：比普通压模复杂，适用于制作普通模压不能压制或勉强压制的薄壁、细长易弯曲的制品，以及形状复杂、难以加料的橡胶制品。
采用这种模具生产的制品致密性好、质量优越。
3．注射成型模具它是将预加热成塑性状态的胶料经注射模的浇注系统注入模具中定型硫化。
特点：结构复杂、适用于大型、厚壁、薄壁、形状复杂的制品。
生产效率高、质量稳定、能实现自动化生产。
4．挤出成型模具通过机头的成型模具制成各种截面形状的橡胶型材半成品，达到初步造型的目的，而后经过冷却定型输送到硫化罐进行硫化或用作压模法所需要的预成型半成品胶料。
特点：生产效率高、质量稳定、能实现自动化生产。
二、成型设备模压法模具使用平板硫化机。
（蒸汽硫化机：一般饱和蒸汽的最高压力可达0.6～0.8Mpa，硫化温度在158～168围。
橡胶与塑料模具设计教案橡胶模具设计第一节绪论随着我国橡胶制品工业的发展，橡胶制品的种类日益增多，产量日益扩大，促使着橡胶模具设计与制造由传统的经验设计到理论计算设计。
尤其是橡胶生产设备的不断提高与生产工艺的不断改进，橡胶模具越来越多，模具的制造水平与模具复杂程度也越来越高越精致。
高效率、自动化、精密、长寿命已经成为橡胶模具发展的趋势。
一、橡胶模具的分类橡胶模具根据模具结构和制品生产工艺的不同分为：压制成型模具、压铸成型模具、注射成型模具、挤出成型模具四大常用模具，以及一些生产特种橡胶制品的特种橡胶模具，如充气模具、浸胶模具等。
1．压制成型模具又称为普通压模。
它是将混炼过的、经加工成一定形状和称量过的半成品胶料直接放入模具中，而后送入平板硫化机中加压、加热。
胶料在加压、加热作用下硫化成型。
特点：模具结构简单，通用性强、使用面广、操作方便，故在橡胶模压制品中占有较大比例。
2．压铸成型模具又称传递式模具或挤胶法模具。
它是将混炼过的、形状简单的、限量一定的胶料或胶块半成品放入压铸模料腔中，通过压铸塞的压力挤压胶料，并使胶料通过浇注系统进入模具型腔中硫化定型。
特点：比普通压模复杂，适用于制作普通模压不能压制或勉强压制的薄壁、细长易弯曲的制品，以及形状复杂、难以加料的橡胶制品。
采用这种模具生产的制品致密性好、质量优越。
3．注射成型模具它是将预加热成塑性状态的胶料经注射模的浇注系统注入模具中定型硫化。
特点：结构复杂、适用于大型、厚壁、薄壁、形状复杂的制品。
生产效率高、质量稳定、能实现自动化生产。
4．挤出成型模具通过机头的成型模具制成各种截面形状的橡胶型材半成品，达到初步造型的目的，而后经过冷却定型输送到硫化罐内进行硫化或用作压模法所需要的预成型半成品胶料。
特点：生产效率高、质量稳定、能实现自动化生产。
二、成型设备模压法模具使用平板硫化机。
（蒸汽硫化机：一般饱和蒸汽的最高压力可达0.6～0.8Mpa，硫化温度在158～168范围内。
