海湾联网调试手册
- 格式:doc
- 大小:55.50 KB
- 文档页数:6

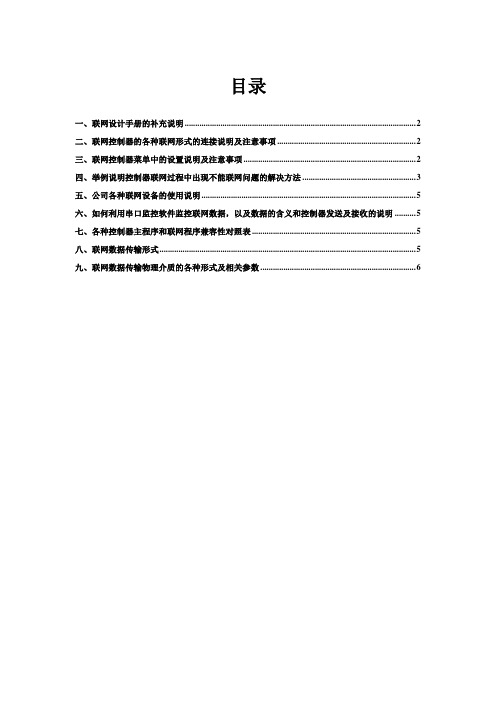

目录一、联网设计手册的补充说明 (2)二、联网控制器的各种联网形式的连接说明及注意事项 (2)三、联网控制器菜单中的设置说明及注意事项 (2)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (3)五、公司各种联网设备的使用说明 (5)六、如何利用串口监控软件监控联网数据,以及数据的含义和控制器发送及接收的说明 (5)七、各种控制器主程序和联网程序兼容性对照表 (5)八、联网数据传输形式 (5)九、联网数据传输物理介质的各种形式及相关参数 (6)一、联网设计手册的补充说明1、二级网络说明:控制器联网中,每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块,我们称作1级网络。
每级网络最多支持32台控制器联网,如果联网系统中控制器台数多于32台,我们需要扩展网络,可在1级网络中的任意一台控制器上再配接一个联网卡,由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点,可以把从1个网卡中接收到的1级网络的信息,转发到另一个网卡组建的另一级网络中。
因此,通过扩展网络连接起来的每台控制器,通过设置,均可以实现显示所有联网控制器的网络信息,并可以控制网络中的所有控制器(注意:该节点控制器必须设置成网络信息显示和网络命令接收)。
每级网络中的所有控制器,均可以通过增加网卡来扩展一级网络,而且扩展的网络中的每台控制器,也均可以再扩展。
因此,我们通过多级网络的方式,理论上不管多少台控制器,均可以实现联网。
多级网络中的每台控制器的网络机器号,是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡,每个网卡在各自的网络中都有一个网络机器号,这些机器号可以不相同。
因此,该控制器在其中一个网卡所在的网络中为1号机,在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置,都是针对网卡的,而不是针对控制器的。
控制器网卡在每级网络中的网络号,均为1~32之间。
底图总号旧底图总号媒体编号一般性用户使用说明 系统管理功能说明第五章一般性用户使用说明5.1开机、关机与自检当调试工作完成后,用户就可以按以下顺序进行开机操作了:✧打开联动电源和火灾显示盘电源的主备电开关。
✧打开主机电源的主备电开关。
✧打开控制器的工作开关(在DC-DC 变换模块上)。
完成以上操作后,系统上电进行初始化(画面显示如图5-1所示)。
初始化完成后进入对运行记录、隔离信息、联动公式、声光电源的自动检查状态(画面显示如图5-2所示),自检完毕,控制器对外接火灾显示盘、探测器和模块进行注册(如图5-3所示),并显示注册信息(如图5-4所示)。
至此,开机过程结束,系统进入正常监控状态。
主机键盘上设有“自检”键,按下此键后系统将进行和开机时相同的声光及电源检查。
关机过程按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉,否则,将有损坏电池的可能。
GST5000V3.0界面题头底图总号旧底图总号媒体编号图5-1图5-2图5-3GST5000V3.0GULFSECURITY TECHCO.,LTD 。
GST2.00.12系统自检运行记录检查通过隔离信息检查通过联动公式检查通过声光电源检查GST5000V3.0GULFSECURITY TECH CO.,LTD 。
注册在役设备请稍等……注册信息浏览系统当前设备配置底图总号旧底图总号媒体编号图5-45.2键盘操作前准备5.2.1键盘的命令功能和字符功能控制器的键盘多数为双功能键,下部标识为命令功能,上部标识为字符功能。
命令功能,只在监控状态下起作用,并且多数功能键受锁键功能限制;字符功能,只在进入菜单后,才可进行数据输入。
5.2.2数据输入的一般方法在开始输入数据时,屏幕上会有一个区域高亮提示当前数据输入的位置和范围。
按下字符键,高亮和高亮区内原来显示的字符消失,从该字符开始重新输入;按“下移”或“上移”键,高亮条消失,光标停在原高亮区显示的第一个或最后一个字符处,进入数据编辑状态。
GST5000调试步骤一、检查线路1、总线线路(包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线):此线路无极性。
首先保证总线上两线不短路,其次保证每一根总线对地足够绝缘(理论上应该大于20兆欧)。
然后对每组总线测量其线间电阻:将万用表跳到测量通断的档位,及“”档,测得值正常情况下为“1500~1900”,而且正反值应该是几乎一样的阻值。
2、层显通讯线(即A、B线):此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线:此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值,保证不短路即可,但是万不可与层显AB线串接,如果串接的话非常容易烧坏层显。
4、广播线与电话线:此线路无极性。
正常情况下电话线的线间电阻很大,而广播线由于有外部音箱并联,所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看,保证其连接完好,特别是DC-DC电源模块与主机的连接线还有打印机的连接线,有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件:除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口,一般情况下我们将回路板从“1”开始拨码(个位拨1十位拨0),以此类推将所有板件的拨码顺次拨好,这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机:打印机在主机运输中是最容易受损的部件,要查看其打印纸是否完好,是否与打印机脱离。
如果打印纸脱离,则需要上纸。
由于GST5000、GST500打印机皆为针式打印机,所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸,如果撕太尖反而打印机不好识别有纸装入;在上纸中需要打印机运转,此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转,也可以按打印机的自检键让打印机自行运转(打印机自检的方法为:将打印机上的两个按键连续交替按下,可以使其进行自检)。
GST-119Net城市消防远程监控多级中心系统安装调试手册海湾消防网络有限公司Gulf Firefighting Network Co.,Ltd.GST-119Net城市消防远程监控多级中心系统----安装调试手册目录1.系统简介 (1)1.1.系统概况 (1)1.2.系统特点 (1)1.3.运行环境 (1)1.3.1.硬件环境 (1)1.3.2.软件环境 (2)网络环境:支持TCP/IP协议的局域网。
(2)1.3.3.现场环境 (2)2.系统软件安装 (2)2.1.服务器软件安装步骤 (2)2.2.数据采集软件安装 (4)2.2.1.电话线数据采集软件安装步骤 (4)2.2.2.TCP数据采集软件安装步骤 (6)2.3.客户端软件安装 (7)2.3.1.安装 (7)2.3.2.火警客户端配置 (12)2.3.3.巡检(故障)客户端配置 (13)2.3.4.数据维护客户端配置 (14)2.3.5.地理信息客户端端配置 (15)2.4.B/S软件安装 (17)2.4.1.Web 服务安装步骤 (17)2.4.2.远程Web查询统计安装步骤 (17)2.4.3.联网用户管理系统安装步骤 (18)2.5.报警信息转移类软件安装调试 (21)2.5.1.报警转发软件安装步骤 (21)2.5.2.报警接收软件安装步骤 (23)2.5.3.确认火警软件安装步骤 (24)1.系统简介1.1.系统概况GST-119Net城市消防远程监控多级中心系统是利用城市公用电话网(PSTN),结合现代通信技术、计算机及计算机网络技术集合而成的自动监控管理系统。
常年实时监控城市中所有火灾自动报警系统的运行状况及人员值班情况,及时准确接收处理各类火灾信息。
在消防部门的监控管理中心,通过多媒体管理微机可以随时准确地知道:城市中各防火单位的火灾自动报警系统运行状况以及人员值班情况,及时发现防火设备的故障信息,通知相关人员维修解决,发现值班人员脱岗情况及时提出警告,从而保证火灾自动报警系统的正常开通运行,加强人们的消防意识、严格管理制度。
目录一、联网设计手册的补充说明 (2)二、联网控制器的各种联网形式的连接说明及注意事项 (2)三、联网控制器菜单中的设置说明及注意事项 (2)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (3)五、公司各种联网设备的使用说明 (5)六、如何利用串口监控软件监控联网数据,以及数据的含义和控制器发送及接收的说明 (5)七、各种控制器主程序和联网程序兼容性对照表 (6)八、联网数据传输形式 (6)九、联网数据传输物理介质的各种形式及相关参数 (6)一、联网设计手册的补充说明1、二级网络说明:控制器联网中,每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块,我们称作1级网络。
每级网络最多支持32台控制器联网,如果联网系统中控制器台数多于32台,我们需要扩展网络,可在1级网络中的任意一台控制器上再配接一个联网卡,由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点,可以把从1个网卡中接收到的1级网络的信息,转发到另一个网卡组建的另一级网络中。
因此,通过扩展网络连接起来的每台控制器,通过设置,均可以实现显示所有联网控制器的网络信息,并可以控制网络中的所有控制器(注意:该节点控制器必须设置成网络信息显示和网络命令接收)。
每级网络中的所有控制器,均可以通过增加网卡来扩展一级网络,而且扩展的网络中的每台控制器,也均可以再扩展。
因此,我们通过多级网络的方式,理论上不管多少台控制器,均可以实现联网。
多级网络中的每台控制器的网络机器号,是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡,每个网卡在各自的网络中都有一个网络机器号,这些机器号可以不相同。
因此,该控制器在其中一个网卡所在的网络中为1号机,在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置,都是针对网卡的,而不是针对控制器的。
控制器网卡在每级网络中的网络号,均为1~32之间。
安装、使用产品前,请阅读安装使用说明书。
请妥善保管好本手册,以便日后能随时查阅。
JB-QG/QT-GST9000火灾报警控制器(联动型)安装使用说明书(Ver.3.01,2007.08)前言JB-QG/T-GST9000火灾报警控制器(联动型)是海湾公司充分调研消防市场需求,总结多年消防工程经验,融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神,并参考了欧洲标准EN 54-2和EN 54-4的相关要求,设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计,具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示,打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力,最大容量为14000个总线制报警联动控制点。
JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接,从而构成一个集总线、多线于一身的报警联动一体化控制器,是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器(联动型)采用柜式安装、JB-QT-GST9000火灾报警控制器(联动型)采用琴台式安装,两款控制器的功能、操作等均相同。
本说明书应由专人负责,妥善保管,以备日后查用。
目录第一部分概述........................................................ 第1章GST9000火灾报警控制器(联动型)简介 ............................. 第二部分结构·安装·调试............................................. 第2章GST9000控制器(联动型)结构及配置说明..........................2.1控制器结构及配置方式概述.........................................2.1.1内部结构及连接线示意..........................................2.2GST9000控制器主机结构说明........................................2.2.1按键及面板设置说明(以JB-QG-GST9000控制器为例)...............2.2.2控制器主机内部结构说明........................................2.3智能消防启动盘结构说明...........................................2.4GST9000控制器电源系统说明........................................2.5GST-LD-D02智能电源盘结构说明.....................................2.6控制器对外接线端子说明........................................... 第3章安装与调试....................................................3.1开箱检查.........................................................3.2控制器的安装条件及方式...........................................3.3开机检查.........................................................3.4外部设备检查.....................................................3.5接线和设置.......................................................3.6调试............................................................. 第三部分系统应用...................................................... 第4章一般性用户使用说明............................................4.1开机、关机与自检.................................................4.2常规键盘操作.....................................................4.2.1键盘按键的分类................................................4.2.2数据输入的一般方法............................................4.2.3汉字信息的输入方法............................................4.2.4菜单操作的一般方法............................................4.2.5信息查看操作的方法............................................4.3键盘解锁和锁键盘.................................................4.3.1键盘解锁......................................................4.3.2锁键..........................................................4.4信息显示.........................................................4.4.1文本信息显示..................................................4.4.2图形信息显示..................................................4.5信息查询.........................................................火警记录查询.........................................................4.5.2系统设备检查..................................................4.5.3联动公式检查..................................................4.5.4联动设备查询..................................................4.5.5工作信息检查..................................................4.5.6气体信息查询..................................................4.6信息的打印.......................................................4.7控制器声音提示及消音.............................................4.8警报器的消音及启动...............................................4.9火警传输直接控制.................................................4.10火警及故障的处理方法 ...........................................4.10.1火警的一般处理方法............................................4.10.2故障的一般处理方法............................................4.11设备的屏蔽与取消屏蔽.............................................4.12用户设置 .......................................................4.12.1时间设置......................................................4.12.2防盗设置......................................................4.12.3启动设置......................................................4.12.4屏幕设置......................................................4.12.5打印设置......................................................4.12.6喷洒设置......................................................4.12.7预警设置......................................................4.12.8工程名称......................................................4.13联动设备的手动启动与停动操作 ...................................4.13.1对联动进行手动启动操作的条件..................................4.13.2利用主机键盘/触摸屏进行的被控设备启动/停动操作................4.13.3利用手动消防启动盘进行的被控设备手动启动/停动操作.............4.13.4利用多线制盘进行的手动启动/停动操作...........................4.14联动设备的自动控制 .............................................4.14.1实现自动联动的条件............................................4.14.2自动联动逻辑的实现............................................4.14.3延时启动的取消和直接启动控制..................................4.14.4待联动设备禁止输出控制........................................4.15气体灭火设备的启动和停动控制 ...................................4.15.1气体灭火设备的启动条件........................................4.15.2气体灭火设备的手动启动控制....................................4.15.3气体灭火设备的自动联动控制....................................4.15.4气体灭火设备的紧急停动控制....................................4.16复位功能 ....................................................... 第5章系统管理员操作指南............................................5.1密码设定.........................................................5.1.1密码的分类....................................................5.2设备定义.........................................................5.2.1设备定义的内容................................................5.2.2设备定义操作..................................................5.2.3现场设备的定义实例............................................5.2.4分区分层方式火灾显示盘定义实例................................5.2.5手动消防启动盘控制一般性设备的定义实例........................5.2.6手动消防启动盘控制气体灭火设备启动定义实例....................5.3自动联动公式的编辑方法...........................................5.3.1联动公式的格式................................................5.3.2联动公式的编辑................................................新建联动公式.........................................................修改联动公式.........................................................删除联动公式.........................................................快速定义联动公式.....................................................5.3.3气体灭火设备的联动编程........................................ 第6章系统调试功能说明..............................................6.1进入和退出调试状态...............................................6.2设备注册功能.....................................................6.2.1设备注册......................................................6.2.2重码检测......................................................6.3设备调试.........................................................6.3.1定点调试......................................................直接启动.............................................................直接停动.............................................................功能监测.............................................................数据监测.............................................................6.3.2修改设备编码..................................................6.3.3修改设备特性..................................................6.4自检功能.........................................................6.4.1声光部件自检..................................................6.4.2输出功能自检..................................................6.4.3总线设备自检/取消自检......................................... 第四部分配接多线制.................................................... 第7章配接多线制....................................................7.1概述.............................................................7.2特点.............................................................7.3控制应用.........................................................7.3.1与GST-LD-8302C切换模块接线说明................................7.3.2控制应用举例..................................................7.4布线.............................................................7.5结构特征.........................................................卡...................................................................卡...................................................................7.6内部结构说明.....................................................7.6.1使用及操作....................................................按键操作.............................................................自检.................................................................7.6.2功能设定......................................................输出方式设定.........................................................卡编号设定...........................................................卡编号设定...........................................................7.7维修............................................................. 第五部分联网.......................................................... 第8章联网..........................................................8.1通讯功能概述.....................................................8.2通讯卡结构特征...................................................8.3通讯系统的连接...................................................8.3.1GST控制网络的连接.............................................8.3.2CRT的连接.....................................................8.3.3电话线远程网络的连接..........................................8.4GST控制网络......................................................8.4.1网络构成简介..................................................8.4.2网络功能......................................................8.4.3组网方式......................................................8.5GST网络系统应用示例..............................................8.6CRT显示系统......................................................8.6.1功能介绍......................................................8.6.2设置及操作....................................................8.7火灾显示盘汉字下载............................................... 第六部分用户须知...................................................... 第9章故障、异常信息处理和定期检查 ..................................9.1一般性故障处理...................................................9.2打印机维护.......................................................9.2.1更换打印纸....................................................9.2.2自检测........................................................9.2.3运行操作......................................................9.3液晶屏维护....................................................... 第10章注意事项...................................................... 附录一技术指标........................................................附录二设备类型表...................................................... 附录三标准汉字码表.................................................... 附录四调试表格........................................................ 附录五整机内部接线示意图.............................................. 附录六简单操作说明....................................................第一部分概述GST9000火灾报警控制器(联动型)简介第1章 GST9000火灾报警控制器(联动型)简介JB-QG/T-GST9000火灾报警控制器(联动型)(简称为GST9000控制器)是海湾公司推出的新一代火灾报警控制器,为适应工程设计的需要本控制器兼有联动控制功能,可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统,特别适合大中型火灾报警及消防联动一体化控制系统的应用。
目录一、联网设计手册的补充说明 (2)二、联网控制器的各种联网形式的连接说明及注意事项 (2)三、联网控制器菜单中的设置说明及注意事项 (2)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (3)五、公司各种联网设备的使用说明 (5)六、如何利用串口监控软件监控联网数据,以及数据的含义和控制器发送及接收的说明 (5)七、各种控制器主程序和联网程序兼容性对照表 (5)八、联网数据传输形式 (5)九、联网数据传输物理介质的各种形式及相关参数 (6)一、联网设计手册的补充说明1、二级网络说明:控制器联网中,每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块,我们称作1级网络。
每级网络最多支持32台控制器联网,如果联网系统中控制器台数多于32台,我们需要扩展网络,可在1级网络中的任意一台控制器上再配接一个联网卡,由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点,可以把从1个网卡中接收到的1级网络的信息,转发到另一个网卡组建的另一级网络中。
因此,通过扩展网络连接起来的每台控制器,通过设置,均可以实现显示所有联网控制器的网络信息,并可以控制网络中的所有控制器(注意:该节点控制器必须设置成网络信息显示和网络命令接收)。
每级网络中的所有控制器,均可以通过增加网卡来扩展一级网络,而且扩展的网络中的每台控制器,也均可以再扩展。
因此,我们通过多级网络的方式,理论上不管多少台控制器,均可以实现联网。
多级网络中的每台控制器的网络机器号,是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡,每个网卡在各自的网络中都有一个网络机器号,这些机器号可以不相同。
因此,该控制器在其中一个网卡所在的网络中为1号机,在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置,都是针对网卡的,而不是针对控制器的。
控制器网卡在每级网络中的网络号,均为1~32之间。
2、控制器配接多网卡说明:※GST5000和GST9000控制器,只要有插槽,可以任意增加网卡来扩展网络,因此,GST5000可GST9000控制器,每台控制器均可以扩展多级网络。
※GST200控制器,从主板输出排线和联网卡或通讯卡连接。
配接多个网卡时,通过在排线上增加接口,可配接不同类型的网卡。
GST200控制器有CRT类型、1级网络类型、二级网络类型、INET-06卡类型这四种类型的板卡。
每种类型的板卡只能配接一块。
因此,通过GST200控制器扩展网络时,必须申请1级网络INET-02卡和2级网络INET-02卡,两个板卡程序不同。
不能同时接两个1级网络INET-02卡或两个2级网络INET-02卡来扩展网络。
二、联网控制器的各种联网形式的连接说明及注意事项联网应用设计说明书里边对各种联网形式的接线均有图示及详细说明;三、联网控制器菜单中的设置说明及注意事项1、GST5000/9000控制器:A、网络机器号定义:按照回路号设置每个网卡的网络机器号,并且设置信息显示发送及命令接收发送方式;B、本机二次码定义:联网系统中的每台控制器均有本机二次码。
该二次码在整个联网系统中为唯一的,不能重复。
因此,不管一台控制器扩展了多少级网络,在每级网络中,其二次码是相同的。
通过本机二次码定义界面来定义控制器的本机二次码;C、从机二次码定义:设备定义界面中,针对每个联网卡,对该联网卡所在网络的所有控制器二次码进行定义,该定义应该和网络中每台控制器的本机二次码一致;2、GST200控制器:A、网络机器号定义:针对所配接的联网卡类型(一级网络或二级网络网卡),对每个联网卡设置网卡的网络机器号,并且设置信息显示发送及命令接收发送方式;B、本机二次码定义:通过本机二次码定义界面来定义控制器的本机二次码;C、从机二次码定义:设备定义的一级网络和二级网络定义界面中,针对每个联网卡,对该联网卡所在的网络的所有控制器二次码进行定义,该定义应该和网络中的每台控制器的本机二次码一致;注意:A、控制器设置成网络命令或信息接收禁止时,将不会处理该网络上传来的所有命令及信息,也不向另一级网络转发。
因此,如果一台控制器连接了两级网络,必须将这两级网络均设置成网络命令和信息接收允许,否则这两级网络之间的信息和命令将不能互传;B、GST200控制器的INET-02卡和INET-04卡均有一级网络和二级网络两种类型,其不能配接同种类型的两块板卡,其中INET-02卡和INET-04卡的一级网络/二级网络板卡类型是相同的。
C、在使用GST200控制器配接两级网络时,必须保证所配接的两块网卡为不同类型的板卡。
判断方式,可将控制器调为调试状态,分别装上一块网卡,开机注册,观察刚开机时显示的网卡注册信息,提示是否相同。
四、举例说明控制器联网过程中出现不能联网问题的解决方法联网故障一般是以下几种:※硬件故障:※连接故障:※线路干扰故障:※方案缺陷:主要是没有按照联网应用设计说明书进行设计,存在方案上的问题;而引起网络故障的主要原因是线路干扰故障。
因为我们的联网主要是RS485通讯,其通讯是依靠A、B通讯线上的电压差来判断通讯数据,区分数据为0、1的临界电压差为200mV。
而且RS485通讯线路上数据为1时的最高电压为5V左右,电压比较低,因此,RS485通讯,受外界干扰的影响比较大,所以我们建议最好是通讯线路采用双绞线,这样能降低因差模信号干扰带来的通讯问题。
并且RS485通讯线路一定要和强电线路及高频线路隔离开,以降低相互之间的干扰。
因为线路干扰故障,判断起来比较困难,如果不是专业的通讯调试人员,很难判断出故障原因。
对我们的网络调试来说,只能从排除硬件故障、线路故障之后,才能判断线路干扰故障。
1、硬件故障判断方法:A、电压判断:电压判断只能简单的判断通讯卡是否有硬件故障,不能判断通讯的性能,判断方法为:RS485总线上的电压,没有固定的值,仅仅是当其传输的数据为1时才有高电平,其它时间均为低电平,因此,通过测量电压,不能判断通讯的情况。
对INET-02卡,在网络断开的情况下,只有1号主机,因为其为主动巡检从机,有数据发送,A、B线间会有电压,其它从机在网络断开的情况下,A、B通讯线间不会有电压。
对INET-04卡,在网络断开的情况下,A1、B1接口为主接口,主动巡检从接口,有数据发送,通讯线间会有电压,A2、B2从接口,通讯线间不会有电压。
B、指示灯判断:※GST200控制器INET-02卡指示灯:红灯:和主板通讯指示灯,正常情况下应一直闪烁。
绿灯:对外通讯指示灯。
对1号主机,其主动的巡检联网从机,因此,即使通讯断开,其也一直闪烁。
如果控制器处于调试状态,绿灯近似长亮,如果控制器在注册有从机的情况下,处于监控状态,如果通讯正常,绿灯有规律的快速闪亮。
如果网络断开或通讯失败,绿灯闪烁频率很慢。
※GST5000/9000控制器INET-02卡指示灯:红灯:通讯卡对外通讯发送数据指示灯。
对1号主机,如果设置有联网台数,其主动的巡检联网从机,因此,即使通讯断开,其也一直闪烁。
但正常情况下闪烁频率快,如果网络断开或通讯失败,闪烁频率很慢。
绿灯:通讯卡对外通讯接收数据指示灯。
如果通讯卡接收到网络通讯数据,绿灯闪烁,如果通讯卡无数据接收或数据不正确,绿灯不闪烁。
※GST200控制器INET-04卡指示灯:红灯:和主板通讯指示灯,正常情况下应一直闪烁。
绿灯HL2:主接口通讯指示灯,正常情况下,其主动巡检从接口,绿灯闪烁,如果网络断开或通讯有故障,绿灯闪烁频率很慢,如果通讯正常,绿灯闪烁频率快或近次长亮。
绿灯HL3:从接口通讯指示灯,如果通讯断开或通讯有故障,绿灯不闪烁,只有在接收到主接口的巡检命令时才闪烁。
※GST5000/9000控制器INET-04卡指示灯:绿灯HL1:主接口通讯指示灯。
正常情况下,其主动巡检从接口,绿灯闪烁,如果网络断开或通讯有故障,绿灯闪烁频率很慢,如果通讯正常,绿灯闪烁频率快或近次长亮。
绿灯HL2:从接口通讯指示灯,如果通讯断开或通讯有故障,绿灯不闪烁,只有在接收到主接口的巡检命令时才闪烁。
※光纤调制解调器指示灯:TXD指示灯:光纤调制解调器串口发送数据指示灯,表示光纤调制解调器通过串口接收到控制器联网卡的数据,发送给光纤通道;因此,通过观察TXD指示灯,可以判断通讯卡和调制解调器的接线是否正确,并且同时通过观察与该调制解调器连接的另一个调制解调器的RXD指示灯,可以判断光纤通道是否正常;RXD指示灯:光纤调制解调器串口接收数据指示灯,表示光纤调制解调器通过光纤通道接收到数据,通过串口发送给控制器联网卡;因此,通过观察该指示灯,可以判断光纤通道是否正常;2、连接故障判断:接线故障主要是以下几种:※ A、B线是否会有接反现象;※环形联网卡主从接口是否连接正确;※光纤联网中,联网卡通讯线和调制解调器连接线是否连接正确,线序是否正确;(可参考附件232数据线的接线说明)※光纤联网中,光纤接线是否正确;※线路是否有短路断路或接地现象;3、线路干扰判断:线路干扰最基本的现象就是通讯不稳定,时断时续,丢失信息,并且会间断的报从机故障或接口故障;一般是因为线路的干扰导致通讯数据出错;线路干扰测试方法一般是通过示波器观察波形或通过串口设备监控通讯数据;通过示波器观察波形需要有仪器,并且对测试人员专业性要求比较高。
而通过串口设备监控网络数据,需要熟悉通讯协议,因为通讯协议需要保密控制,该方式只适合开发人员调试,不适合工程调试;并且通讯线路的干扰一般是导致通讯数据的出错,导致数据校验出错,因此,需要对所有的通讯协议都特别熟悉才能做到,不适合工程调试应用。
因此,对线路干扰的判断,只能通过通讯现象来判断。
而解决线路干扰的方法,有三种:※更改为光纤通道:光纤通道抗干扰能力比较强,不会受周围线路的干扰,并且现在光缆价格比线缆价格更低,但需要配置光纤调制解调器,因此,对环境恶劣,干扰严重的场所,最好通过光纤联网,以降低调试难度;※线路更改:更改为屏蔽双绞线,使用单独的线槽,与强电及高频线路的间隔要足够大。
※增加终端电阻:通过调整终端电阻来提高线路的抗干扰能力;但终端电阻需要依据线路长度,线路的阻抗特性来调整,一般为120欧姆左右。
五、公司各种联网设备的使用说明参考联网应用设计说明书,对所有联网设备均有使用说明和参数说明;对外购设备更详细的使用说明,可参考附件中外购设备的配套说明书;六、如何利用串口监控软件监控联网数据,以及数据的含义和控制器发送及接收的说明因为通讯协议的保密控制,不能提供;并且通过数据分析的专业性比较强,不适合工程调试使用,因此,不推荐采用该方式进行网络调试。
我们打算针对控制器联网的调试,在控制器调试界面中增加网络调试功能,方便工程的调试。
