发那科0i mate-TC数控系统参数的设置方法摘要：数控系统参数设置的正确与否直接影响数控机床的使用，本文介绍了发那科0i mate-TC数控系统参数设置的方法，通过对参数设置过程的描述，便于掌握此系统参数的设置方法和参数设置过程中的注意事项。
关键词：数控系统参数设置无论哪个公司的数控系统都有大量的参数，有的一项参数又有八位，粗略计算起来一套CNC系统配置的数控机床就有近千个参数要设定。
这些参数设置正确与否直接影响数控机床的使用和其性能的发挥。
特别是用户能充分掌握和熟悉这些参数的设置，将使一台数控机床的使用和性能发挥上升到一个新的水平，也给数控机床的故障诊断和维修带来很大的方便，参数的修改还可以开发CNC系统某些在数控机床订购时没有表现出来的功能，对二次开发会有一定的帮助。
1.显示参数的操作1）按MDI面板上的“SYSTEM”功能键数次，或者按“SYSTEM”功能键一次，再按[参数]软键，选择参数画面。
2）参数画面由多页组成，可以通过以下两种方法选择需要显示的参数所在的画面。
（1）用光标移动键或翻页键，显示需要的画面。
（2）由键盘输入要显示的参数号，然后按下[搜索]软健，这样可显示指定参数所在的页面，光标同时处于指定参数的位置。
2.用MDI设定参数1)在操作面板上选择MDI方式或急停状态。
2)按下“OFS/SET”功能键，再按[设定]软键，可显示设定画面的第一页。
3)将光标移动到“参数写入”处，按[操作]软键，进入下一级画面。
4)按[NO：1]软键或输入1，再按[输入]软键，将“参数写入”设定为1；这样参数处于可写入状态，同时CNC发生100号报警。
5)按“SYSTEM”功能键，再按[参数]软键，进入参数画面，找到需要设定参数的画面，将光标置于需要设定的位置上。
6)输入参数，然后按“INPUT”键，输入的数据将被设定到光标指定的参数中；7)参数设定完毕，需要将“参数写入”设置为0，即禁止参数设定，防止参数被无意更改。
FANUC-0iMate-MC系统参数调试步骤
FANUC 0i Mate-MC数控系统参数设定实验
数控系统参数设定
1、参数设定方法：
1）、在MDI或急停状态下。
2）、打开参数写保护：
按功能键，再按
软件建，出现如下画面
将参数写入一项设定为1，这时出现100号允许参数写入报警。
3）、按系统键。
4）、按参数软件键。
5）、找到期望的参数号，用输入参
数值。
6）、参数输入完毕，把参数写保护关闭，方法参照第2步，把参数写入设定为0即可。
重新断电启动。
2、主要参数设定
运用参数设定帮助功能进行设定操作，按
键3次，出现如下画面
需要设定的有“轴设定”，“伺服设定”，“主轴设定”。
1）、轴设定：按软件键,移动光标移到“轴设定”上
按软件键,进入轴设定参数界面。
用数字键输入需要的参数
按确定参数输入。
需要轴设定的参数有如下：
2）、伺服设定参数
把光标移到伺服设定上
点软件键
点扩展软件键
点软件键
伺服参数初始化：把把初始化设定位里的参数全部设置为0，重新断电上电，
伺服设定的初始化就完成了。
所有参数设置完毕，点设定就可以了。
3）、主轴设定参数把光标移到主轴设定上
点软件键参数设置完毕点设定，重新断电启动就可以了。

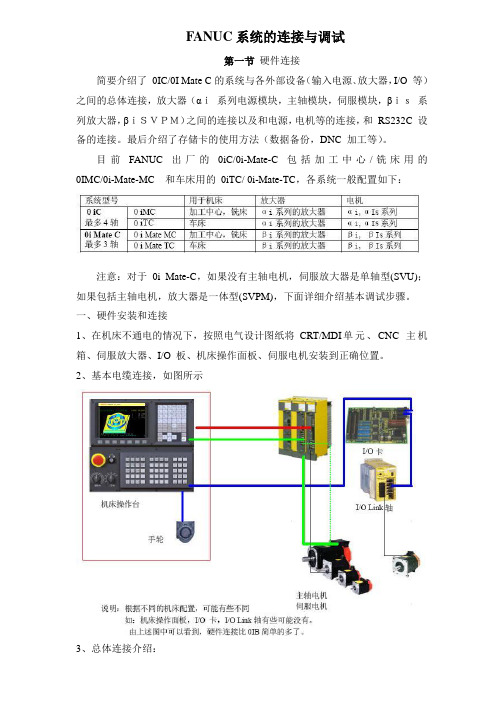

FANUC系统的连接与调试第一节硬件连接简要介绍了0IC/0I Mate C的系统与各外部设备（输入电源、放大器，I/O 等）之间的总体连接，放大器（αｉ系列电源模块，主轴模块，伺服模块，βｉｓ系列放大器，βｉＳＶＰＭ）之间的连接以及和电源，电机等的连接，和RS232C 设备的连接。
最后介绍了存储卡的使用方法（数据备份，DNC 加工等）。
目前FANUC 出厂的0iC/0i-Mate-C包括加工中心/铣床用的0IMC/0i-Mate-MC 和车床用的0iTC/ 0i-Mate-TC，各系统一般配置如下：注意：对于0i Mate-C，如果没有主轴电机，伺服放大器是单轴型(SVU)；如果包括主轴电机，放大器是一体型(SVPM)，下面详细介绍基本调试步骤。
一、硬件安装和连接1、在机床不通电的情况下，按照电气设计图纸将CRT/MDI 单元、CNC 主机箱、伺服放大器、I/O 板、机床操作面板、伺服电机安装到正确位置。
2、基本电缆连接，如图所示3、总体连接介绍：注意：A）FSSB光缆一般接左边插口。
B）风扇、电池、软键、MDI 等一般都已经连接好，不要改动。
C）伺服检测[CA69]不需要连接。
D）电源线可能有两个插头，一个为＋24V 输入(左)，另一个为+24V 输出(右)。
具体接线为（1-24V、2-0V、3-地线）。
E）RS232 接口是和电脑接口的连接线。
一般接左边（如果不和电脑连接，可不接此线）。
F）串行主轴／编码器的连接，如果使用FANUC 的主轴放大器，这个接口是连接放大器的指令线，如果主轴使用的是变频器（指令线由JA40 模拟主轴接口连接），则这里连接主轴位置编码器（车床一般都要接编码器，如果是FANUC 的主轴放大器，则编码器连接到主轴放大器的JYA3）。
G）对于I/O Link［JD1A］是连接到I/O 模块或机床操作面板的，必须连接。
H）存储卡插槽（在系统的正面），用于连接存储卡，可对参数、程序、梯形图等数据进行输入／输出操作，也可以进行DNC 加工。

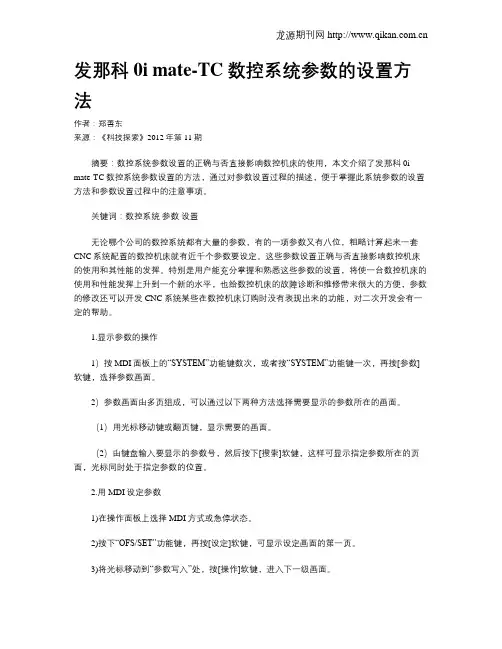

发那科0i mate-TC数控系统参数的设置方法作者：郑善东来源：《科技探索》2012年第11期摘要：数控系统参数设置的正确与否直接影响数控机床的使用，本文介绍了发那科0i mate-TC数控系统参数设置的方法，通过对参数设置过程的描述，便于掌握此系统参数的设置方法和参数设置过程中的注意事项。
