海湾设备调试步骤 Jenny was compiled in January 2021一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。

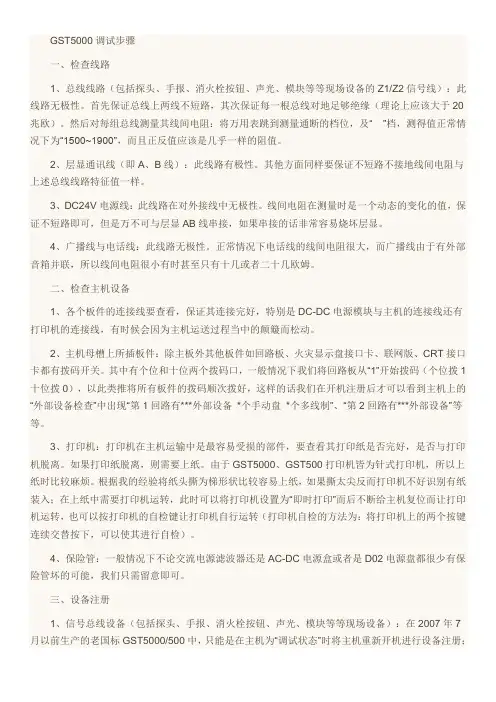

GST5000调试步骤一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
GST-119Net城市消防远程监控多级中心系统安装调试手册海湾消防网络有限公司Gulf Firefighting Network Co.,Ltd.GST-119Net城市消防远程监控多级中心系统----安装调试手册目录1.系统简介 (1)1.1.系统概况 (1)1.2.系统特点 (1)1.3.运行环境 (1)1.3.1.硬件环境 (1)1.3.2.软件环境 (2)网络环境：支持TCP/IP协议的局域网。
(2)1.3.3.现场环境 (2)2.系统软件安装 (2)2.1.服务器软件安装步骤 (2)2.2.数据采集软件安装 (4)2.2.1.电话线数据采集软件安装步骤 (4)2.2.2.TCP数据采集软件安装步骤 (6)2.3.客户端软件安装 (7)2.3.1.安装 (7)2.3.2.火警客户端配置 (12)2.3.3.巡检（故障）客户端配置 (13)2.3.4.数据维护客户端配置 (14)2.3.5.地理信息客户端端配置 (15)2.4.B/S软件安装 (17)2.4.1.Web 服务安装步骤 (17)2.4.2.远程Web查询统计安装步骤 (17)2.4.3.联网用户管理系统安装步骤 (18)2.5.报警信息转移类软件安装调试 (21)2.5.1.报警转发软件安装步骤 (21)2.5.2.报警接收软件安装步骤 (23)2.5.3.确认火警软件安装步骤 (24)1.系统简介1.1.系统概况GST-119Net城市消防远程监控多级中心系统是利用城市公用电话网（PSTN），结合现代通信技术、计算机及计算机网络技术集合而成的自动监控管理系统。
常年实时监控城市中所有火灾自动报警系统的运行状况及人员值班情况,及时准确接收处理各类火灾信息。
在消防部门的监控管理中心，通过多媒体管理微机可以随时准确地知道：城市中各防火单位的火灾自动报警系统运行状况以及人员值班情况，及时发现防火设备的故障信息，通知相关人员维修解决，发现值班人员脱岗情况及时提出警告，从而保证火灾自动报警系统的正常开通运行，加强人们的消防意识、严格管理制度。

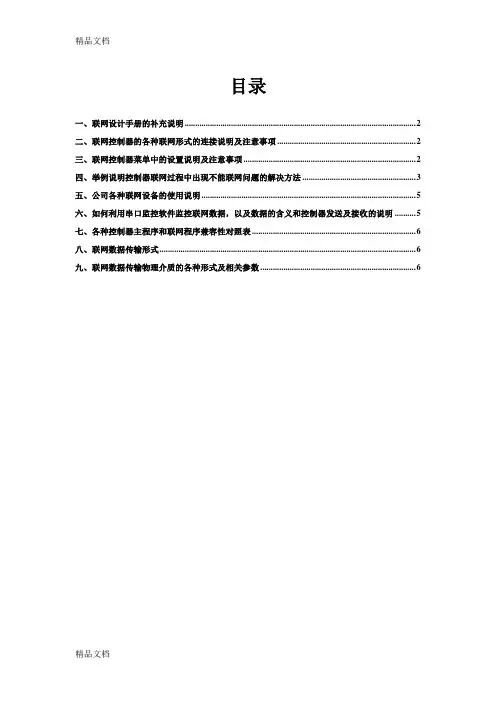

目录一、联网设计手册的补充说明 (2)二、联网控制器的各种联网形式的连接说明及注意事项 (2)三、联网控制器菜单中的设置说明及注意事项 (2)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (3)五、公司各种联网设备的使用说明 (5)六、如何利用串口监控软件监控联网数据，以及数据的含义和控制器发送及接收的说明 (5)七、各种控制器主程序和联网程序兼容性对照表 (6)八、联网数据传输形式 (6)九、联网数据传输物理介质的各种形式及相关参数 (6)一、联网设计手册的补充说明1、二级网络说明：控制器联网中，每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块，我们称作1级网络。
每级网络最多支持32台控制器联网，如果联网系统中控制器台数多于32台，我们需要扩展网络，可在1级网络中的任意一台控制器上再配接一个联网卡，由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点，可以把从1个网卡中接收到的1级网络的信息，转发到另一个网卡组建的另一级网络中。
因此，通过扩展网络连接起来的每台控制器，通过设置，均可以实现显示所有联网控制器的网络信息，并可以控制网络中的所有控制器（注意：该节点控制器必须设置成网络信息显示和网络命令接收）。
每级网络中的所有控制器，均可以通过增加网卡来扩展一级网络，而且扩展的网络中的每台控制器，也均可以再扩展。
因此，我们通过多级网络的方式，理论上不管多少台控制器，均可以实现联网。
多级网络中的每台控制器的网络机器号，是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡，每个网卡在各自的网络中都有一个网络机器号，这些机器号可以不相同。
因此，该控制器在其中一个网卡所在的网络中为1号机，在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置，都是针对网卡的，而不是针对控制器的。
控制器网卡在每级网络中的网络号，均为1～32之间。

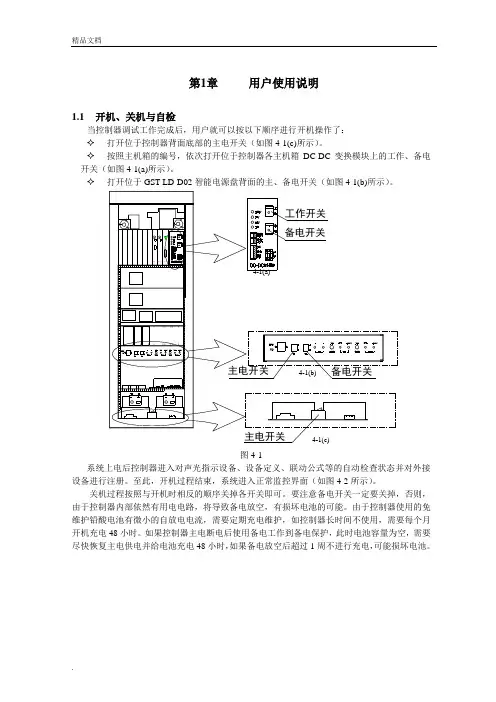

第一章系统调试功能说明1.1进入和退出调试状态为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。
进入调试状态的标志是在液晶屏的右上角处“版本：*.*”变为“调试状态”，如图6-1所示。
图6-1如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。
本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。
1.2调试状态下的开机操作本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”界面，如图6-2所示。
图6-2本系统共设置了两种注册方式：按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果，然后再自动检测键盘、指示灯、屏幕及声音。
按“2 “直接登录”，控制器检测完键盘、指示灯、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。
如果30秒内未选择注册方式，系统将以“直接登录”方式注册。
自检完毕后，开机过程结束，系统进入正常监控状态（如图6-1）。
在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查操作。
1.3调试状态操作在系统设置操作状态下（如图5-1），键入“6”，便进入调试操作状态，如图6-3所示。
调试状态提供了设备直接注册、数字命令操作、总线设备调试、更改设备特性、恢复出厂设置五种操作。
图6-31.4设备注册设置在图6-3界面下选择“设备直接注册”，系统可对外部设备、显示盘、手动盘、从机、多线制盘重新进行注册并显示注册信息，而不影响其它信息，如图6-4所示。
图6-4例如，外部设备的注册如图6-5所示。
图6-5注：外部设备注册时显示的编码为设备的原始编码，后面的数量为检测到相同原始编码设备的数量，当有设备原始编码重码时，在显示重码设备数量的同时，还将重码事件写入运行记录器中，可在注册结束后查看,重码记录中，在用户编码位置为3位原始编码号、3位重码数量，事件类型为“重复码”。
系统密码200406系统调试单元系统调试:一般可视对讲系统的调试过程为先调试各个单元，联网的系统再进行小区网络的调试。
单元系统的调试过程可按线路检查、室外主机上电、层间分配器和室内分机调试、单元音视频调整等的次序进行。
线路检查检查电源、单元主接线箱、室外主机接线和层间分配器(或分线盒)的布线是否符合要求，接线是否正确。
确认接线可采用电阻测量方法，在地线和被测线之间连接一定阻值的电阻（50到2k欧姆）选在不同的地点测量，应等于或略大该阻值。
视频线在最高层终端需连接终端匹配电阻的短路环，如视频线间的电阻小于75欧姆，则存在短路或有多个短路环插接，应予以处理。
室外主机上电完成线路检查，特别是电源线路的检查，正确连接室外主机后上电，检查室外主机应工作正常。
按“设置”键，输入密码，进入室外主机系统设置，设置室外主机的地址，同一单元的室外主机应从一号开始连续设置，出厂时室外主机的地址默认为一号。
层间分配器检查层间分配器正确接入后，正常状态下，电源指示灯点亮，故障灯熄灭，动作灯熄灭。
电源指示灯不亮应检查电源（D）线是否连通，故障灯点亮，应检查层间分配器后面的各分机的电源（D）线，排除故障，更换层间分配上保险管（1A）；动作灯点亮表明分机正在通话，如果长亮，应检查室内分机的音频电路。
，室内分机调试室外主机进入室内分机编码状态。
室内分机正确接入后，上电状态，电源指示灯应点亮。
摘下听筒3秒后，如果总线连接正确，音视频线路连接正确，可以与室外主机进行通话，并能观察到室外主机处的图像，否则检查音频或视频线路。
室内分机呼通室外主机后，告知房间位置，在室外主机进行编码。
编码成功后，室内分机会听到提示音。
带数字键的室内分机也可以在本机进行编码。
编码完成后，可进行检查，室内分机挂机，室外主机按设置号码呼叫，室内分机功能正常。
调节室内分机的显示的对比度和亮度到合适。
同户的多台室内分机应单独设置相同的地址。
安装安防功能的室内分机，应逐个对安防设备进行调试。
目录一、联网设计手册的补充说明 (2)二、联网控制器的各种联网形式的连接说明及注意事项 (2)三、联网控制器菜单中的设置说明及注意事项 (2)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (3)五、公司各种联网设备的使用说明 (5)六、如何利用串口监控软件监控联网数据，以及数据的含义和控制器发送及接收的说明 (5)七、各种控制器主程序和联网程序兼容性对照表 (5)八、联网数据传输形式 (5)九、联网数据传输物理介质的各种形式及相关参数 (6)一、联网设计手册的补充说明1、二级网络说明：控制器联网中，每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块，我们称作1级网络。
每级网络最多支持32台控制器联网，如果联网系统中控制器台数多于32台，我们需要扩展网络，可在1级网络中的任意一台控制器上再配接一个联网卡，由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点，可以把从1个网卡中接收到的1级网络的信息，转发到另一个网卡组建的另一级网络中。
因此，通过扩展网络连接起来的每台控制器，通过设置，均可以实现显示所有联网控制器的网络信息，并可以控制网络中的所有控制器（注意：该节点控制器必须设置成网络信息显示和网络命令接收）。
每级网络中的所有控制器，均可以通过增加网卡来扩展一级网络，而且扩展的网络中的每台控制器，也均可以再扩展。
因此，我们通过多级网络的方式，理论上不管多少台控制器，均可以实现联网。
多级网络中的每台控制器的网络机器号，是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡，每个网卡在各自的网络中都有一个网络机器号，这些机器号可以不相同。
因此，该控制器在其中一个网卡所在的网络中为1号机，在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置，都是针对网卡的，而不是针对控制器的。
控制器网卡在每级网络中的网络号，均为1～32之间。
2、控制器配接多网卡说明：※GST5000和GST9000控制器，只要有插槽，可以任意增加网卡来扩展网络，因此，GST5000可GST9000控制器，每台控制器均可以扩展多级网络。
※GST200控制器，从主板输出排线和联网卡或通讯卡连接。
配接多个网卡时，通过在排线上增加接口，可配接不同类型的网卡。
GST200控制器有CRT类型、1级网络类型、二级网络类型、INET-06卡类型这四种类型的板卡。
每种类型的板卡只能配接一块。
因此，通过GST200控制器扩展网络时，必须申请1级网络INET-02卡和2级网络INET-02卡，两个板卡程序不同。
不能同时接两个1级网络INET-02卡或两个2级网络INET-02卡来扩展网络。
二、联网控制器的各种联网形式的连接说明及注意事项联网应用设计说明书里边对各种联网形式的接线均有图示及详细说明；三、联网控制器菜单中的设置说明及注意事项1、GST5000/9000控制器：A、网络机器号定义：按照回路号设置每个网卡的网络机器号，并且设置信息显示发送及命令接收发送方式；B、本机二次码定义：联网系统中的每台控制器均有本机二次码。
该二次码在整个联网系统中为唯一的，不能重复。
因此，不管一台控制器扩展了多少级网络，在每级网络中，其二次码是相同的。
通过本机二次码定义界面来定义控制器的本机二次码；C、从机二次码定义：设备定义界面中，针对每个联网卡，对该联网卡所在网络的所有控制器二次码进行定义，该定义应该和网络中每台控制器的本机二次码一致；2、GST200控制器：A、网络机器号定义：针对所配接的联网卡类型（一级网络或二级网络网卡），对每个联网卡设置网卡的网络机器号，并且设置信息显示发送及命令接收发送方式；B、本机二次码定义：通过本机二次码定义界面来定义控制器的本机二次码；C、从机二次码定义：设备定义的一级网络和二级网络定义界面中，针对每个联网卡，对该联网卡所在的网络的所有控制器二次码进行定义，该定义应该和网络中的每台控制器的本机二次码一致；注意：A、控制器设置成网络命令或信息接收禁止时，将不会处理该网络上传来的所有命令及信息，也不向另一级网络转发。
因此，如果一台控制器连接了两级网络，必须将这两级网络均设置成网络命令和信息接收允许，否则这两级网络之间的信息和命令将不能互传；B、GST200控制器的INET-02卡和INET-04卡均有一级网络和二级网络两种类型，其不能配接同种类型的两块板卡，其中INET-02卡和INET-04卡的一级网络/二级网络板卡类型是相同的。
C、在使用GST200控制器配接两级网络时，必须保证所配接的两块网卡为不同类型的板卡。
判断方式，可将控制器调为调试状态，分别装上一块网卡，开机注册，观察刚开机时显示的网卡注册信息，提示是否相同。
四、举例说明控制器联网过程中出现不能联网问题的解决方法联网故障一般是以下几种：※硬件故障：※连接故障：※线路干扰故障：※方案缺陷：主要是没有按照联网应用设计说明书进行设计，存在方案上的问题；而引起网络故障的主要原因是线路干扰故障。
因为我们的联网主要是RS485通讯，其通讯是依靠A、B通讯线上的电压差来判断通讯数据，区分数据为0、1的临界电压差为200mV。
而且RS485通讯线路上数据为1时的最高电压为5V左右，电压比较低，因此，RS485通讯，受外界干扰的影响比较大，所以我们建议最好是通讯线路采用双绞线，这样能降低因差模信号干扰带来的通讯问题。
并且RS485通讯线路一定要和强电线路及高频线路隔离开，以降低相互之间的干扰。
因为线路干扰故障，判断起来比较困难，如果不是专业的通讯调试人员，很难判断出故障原因。
对我们的网络调试来说，只能从排除硬件故障、线路故障之后，才能判断线路干扰故障。
1、硬件故障判断方法：A、电压判断：电压判断只能简单的判断通讯卡是否有硬件故障，不能判断通讯的性能，判断方法为：RS485总线上的电压，没有固定的值，仅仅是当其传输的数据为1时才有高电平，其它时间均为低电平，因此，通过测量电压，不能判断通讯的情况。
对INET-02卡，在网络断开的情况下，只有1号主机，因为其为主动巡检从机，有数据发送，A、B线间会有电压，其它从机在网络断开的情况下，A、B通讯线间不会有电压。
对INET-04卡，在网络断开的情况下，A1、B1接口为主接口，主动巡检从接口，有数据发送，通讯线间会有电压，A2、B2从接口，通讯线间不会有电压。
B、指示灯判断：※GST200控制器INET-02卡指示灯：红灯：和主板通讯指示灯，正常情况下应一直闪烁。
绿灯：对外通讯指示灯。
对1号主机，其主动的巡检联网从机，因此，即使通讯断开，其也一直闪烁。
如果控制器处于调试状态，绿灯近似长亮，如果控制器在注册有从机的情况下，处于监控状态，如果通讯正常，绿灯有规律的快速闪亮。
如果网络断开或通讯失败，绿灯闪烁频率很慢。
※GST5000/9000控制器INET-02卡指示灯：红灯：通讯卡对外通讯发送数据指示灯。
对1号主机，如果设置有联网台数，其主动的巡检联网从机，因此，即使通讯断开，其也一直闪烁。
但正常情况下闪烁频率快，如果网络断开或通讯失败，闪烁频率很慢。
绿灯：通讯卡对外通讯接收数据指示灯。
如果通讯卡接收到网络通讯数据，绿灯闪烁，如果通讯卡无数据接收或数据不正确，绿灯不闪烁。
※GST200控制器INET-04卡指示灯：红灯：和主板通讯指示灯，正常情况下应一直闪烁。
绿灯HL2：主接口通讯指示灯，正常情况下，其主动巡检从接口，绿灯闪烁，如果网络断开或通讯有故障，绿灯闪烁频率很慢，如果通讯正常，绿灯闪烁频率快或近次长亮。
绿灯HL3：从接口通讯指示灯，如果通讯断开或通讯有故障，绿灯不闪烁，只有在接收到主接口的巡检命令时才闪烁。
※GST5000/9000控制器INET-04卡指示灯：绿灯HL1：主接口通讯指示灯。
正常情况下，其主动巡检从接口，绿灯闪烁，如果网络断开或通讯有故障，绿灯闪烁频率很慢，如果通讯正常，绿灯闪烁频率快或近次长亮。
绿灯HL2：从接口通讯指示灯，如果通讯断开或通讯有故障，绿灯不闪烁，只有在接收到主接口的巡检命令时才闪烁。
※光纤调制解调器指示灯：TXD指示灯：光纤调制解调器串口发送数据指示灯，表示光纤调制解调器通过串口接收到控制器联网卡的数据，发送给光纤通道；因此，通过观察TXD指示灯，可以判断通讯卡和调制解调器的接线是否正确，并且同时通过观察与该调制解调器连接的另一个调制解调器的RXD指示灯，可以判断光纤通道是否正常；RXD指示灯：光纤调制解调器串口接收数据指示灯，表示光纤调制解调器通过光纤通道接收到数据，通过串口发送给控制器联网卡；因此，通过观察该指示灯，可以判断光纤通道是否正常；2、连接故障判断：接线故障主要是以下几种：※ A、B线是否会有接反现象；※环形联网卡主从接口是否连接正确；※光纤联网中，联网卡通讯线和调制解调器连接线是否连接正确，线序是否正确；（可参考附件232数据线的接线说明）※光纤联网中，光纤接线是否正确；※线路是否有短路断路或接地现象；3、线路干扰判断：线路干扰最基本的现象就是通讯不稳定，时断时续，丢失信息，并且会间断的报从机故障或接口故障；一般是因为线路的干扰导致通讯数据出错；线路干扰测试方法一般是通过示波器观察波形或通过串口设备监控通讯数据；通过示波器观察波形需要有仪器，并且对测试人员专业性要求比较高。
而通过串口设备监控网络数据，需要熟悉通讯协议，因为通讯协议需要保密控制，该方式只适合开发人员调试，不适合工程调试；并且通讯线路的干扰一般是导致通讯数据的出错，导致数据校验出错，因此，需要对所有的通讯协议都特别熟悉才能做到，不适合工程调试应用。
因此，对线路干扰的判断，只能通过通讯现象来判断。
而解决线路干扰的方法，有三种：※更改为光纤通道：光纤通道抗干扰能力比较强，不会受周围线路的干扰，并且现在光缆价格比线缆价格更低，但需要配置光纤调制解调器，因此，对环境恶劣，干扰严重的场所，最好通过光纤联网，以降低调试难度；※线路更改：更改为屏蔽双绞线，使用单独的线槽，与强电及高频线路的间隔要足够大。
※增加终端电阻：通过调整终端电阻来提高线路的抗干扰能力；但终端电阻需要依据线路长度，线路的阻抗特性来调整，一般为120欧姆左右。
五、公司各种联网设备的使用说明参考联网应用设计说明书，对所有联网设备均有使用说明和参数说明；对外购设备更详细的使用说明，可参考附件中外购设备的配套说明书；六、如何利用串口监控软件监控联网数据，以及数据的含义和控制器发送及接收的说明因为通讯协议的保密控制，不能提供；并且通过数据分析的专业性比较强，不适合工程调试使用，因此，不推荐采用该方式进行网络调试。
我们打算针对控制器联网的调试，在控制器调试界面中增加网络调试功能，方便工程的调试。
