目录一、联网设计手册的补充说明 (2)二、联网控制器的各种联网形式的连接说明及注意事项 (2)三、联网控制器菜单中的设置说明及注意事项 (2)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (3)五、公司各种联网设备的使用说明 (5)六、如何利用串口监控软件监控联网数据，以及数据的含义和控制器发送及接收的说明 (5)七、各种控制器主程序和联网程序兼容性对照表 (5)八、联网数据传输形式 (5)九、联网数据传输物理介质的各种形式及相关参数 (6)一、联网设计手册的补充说明1、二级网络说明：控制器联网中，每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块，我们称作1级网络。
每级网络最多支持32台控制器联网，如果联网系统中控制器台数多于32台，我们需要扩展网络，可在1级网络中的任意一台控制器上再配接一个联网卡，由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点，可以把从1个网卡中接收到的1级网络的信息，转发到另一个网卡组建的另一级网络中。
因此，通过扩展网络连接起来的每台控制器，通过设置，均可以实现显示所有联网控制器的网络信息，并可以控制网络中的所有控制器（注意：该节点控制器必须设置成网络信息显示和网络命令接收）。
每级网络中的所有控制器，均可以通过增加网卡来扩展一级网络，而且扩展的网络中的每台控制器，也均可以再扩展。
因此，我们通过多级网络的方式，理论上不管多少台控制器，均可以实现联网。
多级网络中的每台控制器的网络机器号，是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡，每个网卡在各自的网络中都有一个网络机器号，这些机器号可以不相同。
因此，该控制器在其中一个网卡所在的网络中为1号机，在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置，都是针对网卡的，而不是针对控制器的。
控制器网卡在每级网络中的网络号，均为1～32之间。
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QG/QT-GST9000火灾报警控制器（联动型）安装使用说明书(Ver.3.01，2007.08)前言JB-QG/T-GST9000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB 4717-2005《火灾报警控制器》和GB 16806-2006《消防联动控制系统》的要求和精神，并参考了欧洲标准EN 54-2和EN 54-4的相关要求，设计的新一代报警联动一体化智能控制器。
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。
系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。
具有全面的现场编程能力，最大容量为14000个总线制报警联动控制点。
JB-QG/T-GST9000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。
JB-QG-GST9000火灾报警控制器（联动型）采用柜式安装、JB-QT-GST9000火灾报警控制器（联动型）采用琴台式安装，两款控制器的功能、操作等均相同。
本说明书应由专人负责，妥善保管，以备日后查用。
目录第一部分概述........................................................ 第1章GST9000火灾报警控制器(联动型)简介 ............................. 第二部分结构·安装·调试............................................. 第2章GST9000控制器（联动型）结构及配置说明..........................2.1控制器结构及配置方式概述.........................................2.1.1内部结构及连接线示意..........................................2.2GST9000控制器主机结构说明........................................2.2.1按键及面板设置说明（以JB-QG-GST9000控制器为例）...............2.2.2控制器主机内部结构说明........................................2.3智能消防启动盘结构说明...........................................2.4GST9000控制器电源系统说明........................................2.5GST-LD-D02智能电源盘结构说明.....................................2.6控制器对外接线端子说明........................................... 第3章安装与调试....................................................3.1开箱检查.........................................................3.2控制器的安装条件及方式...........................................3.3开机检查.........................................................3.4外部设备检查.....................................................3.5接线和设置.......................................................3.6调试............................................................. 第三部分系统应用...................................................... 第4章一般性用户使用说明............................................4.1开机、关机与自检.................................................4.2常规键盘操作.....................................................4.2.1键盘按键的分类................................................4.2.2数据输入的一般方法............................................4.2.3汉字信息的输入方法............................................4.2.4菜单操作的一般方法............................................4.2.5信息查看操作的方法............................................4.3键盘解锁和锁键盘.................................................4.3.1键盘解锁......................................................4.3.2锁键..........................................................4.4信息显示.........................................................4.4.1文本信息显示..................................................4.4.2图形信息显示..................................................4.5信息查询.........................................................火警记录查询.........................................................4.5.2系统设备检查..................................................4.5.3联动公式检查..................................................4.5.4联动设备查询..................................................4.5.5工作信息检查..................................................4.5.6气体信息查询..................................................4.6信息的打印.......................................................4.7控制器声音提示及消音.............................................4.8警报器的消音及启动...............................................4.9火警传输直接控制.................................................4.10火警及故障的处理方法 ...........................................4.10.1火警的一般处理方法............................................4.10.2故障的一般处理方法............................................4.11设备的屏蔽与取消屏蔽.............................................4.12用户设置 .......................................................4.12.1时间设置......................................................4.12.2防盗设置......................................................4.12.3启动设置......................................................4.12.4屏幕设置......................................................4.12.5打印设置......................................................4.12.6喷洒设置......................................................4.12.7预警设置......................................................4.12.8工程名称......................................................4.13联动设备的手动启动与停动操作 ...................................4.13.1对联动进行手动启动操作的条件..................................4.13.2利用主机键盘/触摸屏进行的被控设备启动/停动操作................4.13.3利用手动消防启动盘进行的被控设备手动启动/停动操作.............4.13.4利用多线制盘进行的手动启动/停动操作...........................4.14联动设备的自动控制 .............................................4.14.1实现自动联动的条件............................................4.14.2自动联动逻辑的实现............................................4.14.3延时启动的取消和直接启动控制..................................4.14.4待联动设备禁止输出控制........................................4.15气体灭火设备的启动和停动控制 ...................................4.15.1气体灭火设备的启动条件........................................4.15.2气体灭火设备的手动启动控制....................................4.15.3气体灭火设备的自动联动控制....................................4.15.4气体灭火设备的紧急停动控制....................................4.16复位功能 ....................................................... 第5章系统管理员操作指南............................................5.1密码设定.........................................................5.1.1密码的分类....................................................5.2设备定义.........................................................5.2.1设备定义的内容................................................5.2.2设备定义操作..................................................5.2.3现场设备的定义实例............................................5.2.4分区分层方式火灾显示盘定义实例................................5.2.5手动消防启动盘控制一般性设备的定义实例........................5.2.6手动消防启动盘控制气体灭火设备启动定义实例....................5.3自动联动公式的编辑方法...........................................5.3.1联动公式的格式................................................5.3.2联动公式的编辑................................................新建联动公式.........................................................修改联动公式.........................................................删除联动公式.........................................................快速定义联动公式.....................................................5.3.3气体灭火设备的联动编程........................................ 第6章系统调试功能说明..............................................6.1进入和退出调试状态...............................................6.2设备注册功能.....................................................6.2.1设备注册......................................................6.2.2重码检测......................................................6.3设备调试.........................................................6.3.1定点调试......................................................直接启动.............................................................直接停动.............................................................功能监测.............................................................数据监测.............................................................6.3.2修改设备编码..................................................6.3.3修改设备特性..................................................6.4自检功能.........................................................6.4.1声光部件自检..................................................6.4.2输出功能自检..................................................6.4.3总线设备自检/取消自检......................................... 第四部分配接多线制.................................................... 第7章配接多线制....................................................7.1概述.............................................................7.2特点.............................................................7.3控制应用.........................................................7.3.1与GST-LD-8302C切换模块接线说明................................7.3.2控制应用举例..................................................7.4布线.............................................................7.5结构特征.........................................................卡...................................................................卡...................................................................7.6内部结构说明.....................................................7.6.1使用及操作....................................................按键操作.............................................................自检.................................................................7.6.2功能设定......................................................输出方式设定.........................................................卡编号设定...........................................................卡编号设定...........................................................7.7维修............................................................. 第五部分联网.......................................................... 第8章联网..........................................................8.1通讯功能概述.....................................................8.2通讯卡结构特征...................................................8.3通讯系统的连接...................................................8.3.1GST控制网络的连接.............................................8.3.2CRT的连接.....................................................8.3.3电话线远程网络的连接..........................................8.4GST控制网络......................................................8.4.1网络构成简介..................................................8.4.2网络功能......................................................8.4.3组网方式......................................................8.5GST网络系统应用示例..............................................8.6CRT显示系统......................................................8.6.1功能介绍......................................................8.6.2设置及操作....................................................8.7火灾显示盘汉字下载............................................... 第六部分用户须知...................................................... 第9章故障、异常信息处理和定期检查 ..................................9.1一般性故障处理...................................................9.2打印机维护.......................................................9.2.1更换打印纸....................................................9.2.2自检测........................................................9.2.3运行操作......................................................9.3液晶屏维护....................................................... 第10章注意事项...................................................... 附录一技术指标........................................................附录二设备类型表...................................................... 附录三标准汉字码表.................................................... 附录四调试表格........................................................ 附录五整机内部接线示意图.............................................. 附录六简单操作说明....................................................第一部分概述GST9000火灾报警控制器（联动型）简介第1章 GST9000火灾报警控制器(联动型)简介JB-QG/T-GST9000火灾报警控制器（联动型）（简称为GST9000控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。
海湾设备调试步骤 Jenny was compiled in January 2021一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
GST5000调试步骤一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
目录一、联网设计手册的补充说明 (2)二、联网控制器的各种联网形式的连接说明及注意事项 (2)三、联网控制器菜单中的设置说明及注意事项 (2)四、举例说明控制器联网过程中出现不能联网问题的解决方法 (3)五、公司各种联网设备的使用说明 (5)六、如何利用串口监控软件监控联网数据，以及数据的含义和控制器发送及接收的说明 (5)七、各种控制器主程序和联网程序兼容性对照表 (6)八、联网数据传输形式 (6)九、联网数据传输物理介质的各种形式及相关参数 (6)一、联网设计手册的补充说明1、二级网络说明：控制器联网中，每台控制器通过各自的1个联网卡以星形、总线型或环形网络直接连接到一块，我们称作1级网络。
每级网络最多支持32台控制器联网，如果联网系统中控制器台数多于32台，我们需要扩展网络，可在1级网络中的任意一台控制器上再配接一个联网卡，由该联网卡通过星形、总线型或环形网络再扩展一级网络。
该控制器作为两级网络的共同节点，可以把从1个网卡中接收到的1级网络的信息，转发到另一个网卡组建的另一级网络中。
因此，通过扩展网络连接起来的每台控制器，通过设置，均可以实现显示所有联网控制器的网络信息，并可以控制网络中的所有控制器（注意：该节点控制器必须设置成网络信息显示和网络命令接收）。
每级网络中的所有控制器，均可以通过增加网卡来扩展一级网络，而且扩展的网络中的每台控制器，也均可以再扩展。
因此，我们通过多级网络的方式，理论上不管多少台控制器，均可以实现联网。
多级网络中的每台控制器的网络机器号，是针对该级网络中的网卡而言的。
例如一台控制器配接了2个网卡，每个网卡在各自的网络中都有一个网络机器号，这些机器号可以不相同。
因此，该控制器在其中一个网卡所在的网络中为1号机，在另一个网卡所在的网络中可能为2号机或其它号码。
我们对控制器网络机器号的设置，都是针对网卡的，而不是针对控制器的。
控制器网卡在每级网络中的网络号，均为1～32之间。
第一章系统调试功能说明1.1进入和退出调试状态为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。
进入调试状态的标志是在液晶屏的右上角处“版本：*.*”变为“调试状态”，如图6-1所示。
图6-1如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。
本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。

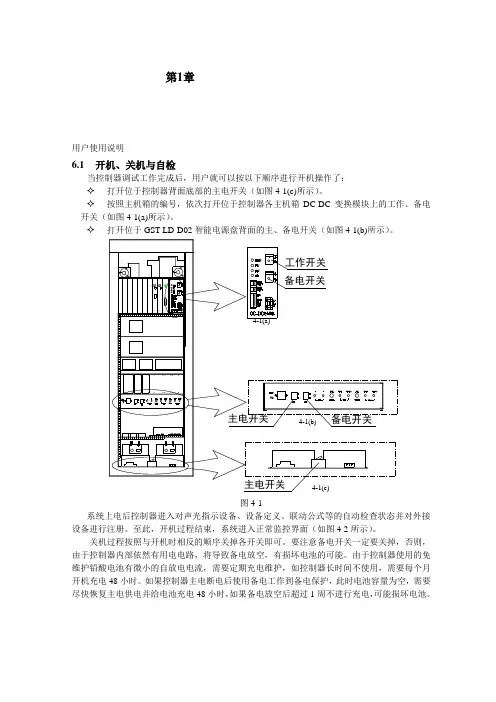

1.2调试状态下的开机操作本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”界面，如图6-2所示。
图6-2本系统共设置了两种注册方式：按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果，然后再自动检测键盘、指示灯、屏幕及声音。
按“2 “直接登录”，控制器检测完键盘、指示灯、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。
如果30秒内未选择注册方式，系统将以“直接登录”方式注册。
自检完毕后，开机过程结束，系统进入正常监控状态（如图6-1）。
在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查操作。
1.3调试状态操作在系统设置操作状态下（如图5-1），键入“6”，便进入调试操作状态，如图6-3所示。
调试状态提供了设备直接注册、数字命令操作、总线设备调试、更改设备特性、恢复出厂设置五种操作。
图6-31.4设备注册设置在图6-3界面下选择“设备直接注册”，系统可对外部设备、显示盘、手动盘、从机、多线制盘重新进行注册并显示注册信息，而不影响其它信息，如图6-4所示。
图6-4例如，外部设备的注册如图6-5所示。
图6-5注：外部设备注册时显示的编码为设备的原始编码，后面的数量为检测到相同原始编码设备的数量，当有设备原始编码重码时，在显示重码设备数量的同时，还将重码事件写入运行记录器中，可在注册结束后查看,重码记录中，在用户编码位置为3位原始编码号、3位重码数量，事件类型为“重复码”。
