九年级欧姆定律（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

人教版九年级下册物理欧姆定律（提升篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．在“伏安法测电阻”的实验中，小梦同学连接了如图甲所示的电路（电路元件完好，电源电压恒定，滑动变阻器最大阻值为R，接线柱接线牢固）．（1）连接电路过程中开关应该_____，开关闭合前滑片滑到_____处．（2）检查电路，发现有一处连接错误，请指出连接错误的导线是_____（填“a”“b”“e”或“d”）．（3）纠正错误后，闭合开关，测得几组数据如表．实验序号123电压U/V 1.5 2.1 2.8电流I/A 1.100.14电阻R/Ω15.015.0第3次实验时电流表示数如图乙所示，电流表的示数为_____A．第3次实验后，算出的电阻值是_____，待测电阻值为_____Ω．（4）实验结束后老师组织大家做延伸实验，他把A组的电流表给了B组，把B组的电压表给了A组，让A、B组利用现有器材完成测量电阻的实验设计．如果你在其中一个组，请把设计的电路图画在图丙的虚线框内．【答案】断开电阻最大 d 0.18 15.6Ω 15.2 答案见解析【解析】【分析】【详解】（1）连接电路时，为了防止电路元件损坏，开关应处于断开状态，为了保护电路，滑动变阻器滑到最大阻值处；（2）由实物图知，电压表测量的是电源电压，应该测量定值电阻两端电压，所以错误的是导线d，下端应该连接定值电阻左端的接线柱．（3）如图乙，电流表接在0~0.6A量程上，所以示数为0.18A，此时电压为2.8V，根据欧姆定律可算出此时的电阻为2.815.60.18R=≈Ω，将三次测量数据取平均值可知待测电阻阻值约为15.2Ω；(4) 根据题意可知，A组有两个电压表，B组有两个电流表；要测量电阻R x，要根据串并联电路特点设计电路A组上图B组下图，则其设计如图：【点睛】伏安法测电阻中，多次测量的目的是为了取平均值；探究电流与电压关系的实验中，多次测量的目的是为了实验更具普遍性．已知滑动变阻器最大阻值为R，在最后一问的设计中，可以以R为纽带，找到电源电压的表达式．2．电源电压为6伏、待测电阻R x、标有“20欧1安”字样的滑动变阻器、电压表、电流表各一个（其表盘如图所示），电键及导线若干，所有器材均完好．他先将除电压表以外的元件串联连接，再将电压表选择合适的量程并联接入电路中．他把变阻器滑片从一端移到另一端的过程中，读出电流表示数的变化范围为0.14安～0.26安．当他移动滑片至电流表指针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍．（1）请画出小闵连接的电路图；（____）（2）请完成将表格填空．物理量实验序号U x（伏）I x（安）电阻R x（欧）1____0.14 2________ 3____0.26【答案】【解析】据题意，当电流表示数为0.14A时，滑动变阻器连入电路中的电阻最大，最大值为20欧，==⨯=,当他移动滑片至电流表指此时滑动变阻器两端的电压为：U IR0.14A20Ω 2.8V针位于如图（甲）所示位置时，观察到某电表的指针偏离零刻度线的角度为另一电表的两倍，此时电压表的示数为1.8V,因此电压表和滑动变阻器并联，故电路图如下：②当电流表的示数最小为时，此时滑动变阻器的阻值最大时，电压表的示数最大为2.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U1=U−U滑1=6V−2.8V=3.2V；由欧姆定律得：当移动变阻器滑片到某个位置时，由图甲知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.18A；电压表的量程为0∼3V，分度值为0.1V，示数为1.8V，根据串联电路的总电压等于各电阻两端的电压之和可得：U2=U−U滑2=6V−1.8V=4.2V；当电流表的示数最大为0.26A时，此时滑动变阻器连入电路的阻值为零时，电压表的示数最小为0V，则U3=U=6V；故答案为如下图：3．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。

一、初中物理欧姆定律问题1．如图所示，MN 间电压恒定，1R 为定值电阻，滑动变阻器2R 的最大阻值为20欧．当滑动变阻器滑片P 处于a 端时，电流表示数为0.25安；当滑片P 处于ab 中点时，电流表示数为0.40安，则MN 间的电压是A ．6伏B ．5伏C ．4伏D ．3伏【答案】D【解析】【详解】 R 1与滑动变阻器R 2并联，设MN 间的电压为U ，根据并联电路的电流关系， 则210.25UU A R R +=……………….① 120.412U U A R R +=………………② 联立①②，将R 2=20Ω代入，解得 U=3V 。

故D 正确为答案．2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图像如图乙。

下列说法中正确的是（ ）A ．电源电压为9VB ．滑动变阻器的最大阻值为14ΩC ．小灯泡的额定功率为6WD ．电路总功率的变化范围是6W~12W【答案】BCD【解析】【分析】 由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。

【详解】由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；AC ．当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压；由图乙可知，电路中的最大电流max 1.0A I =，电压表V 2的示数06V U =，电压表V 1的示数为12V ，即电源的电压U =12V ；因串联电路中总电压等于各分电压之和，则此时灯泡两端的电压L 012V 6V 6V U U U =-=-=因此时小灯泡恰好正常发光，则灯泡的额定功率L L max 6V 1.0A 6W P U I ==⨯=电路的最大总功率max max 12V 1.0A 12W P UI ==⨯=故A 错误、C 正确；BD ．当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图像可知，电路中的最小电流min 0.5A I =，电压表V 1的示数U 1=5V ，此时滑动变阻器两端的电压R 112V 5V 7V U U U =-=-= 由U I R=可得，滑动变阻器的最大阻值 R min 7V 14Ω0.5AU R I === 电路的最小总功率min min 12V 0.5A 6W P UI ==⨯= 则电路总功率的变化范围是6W ∼12W ，故BD 正确。

人教版物理九年级下册欧姆定律（篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为6V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω1A”），导线若干．（1）请根据如图甲的电路图用笔画线将图乙实物图连接完整（要求滑动变阻器向右移动时，电路中的电流变小）_______．导线不能交叉（2）连线时，开关必须____，滑动变阻器必须移到最____端．（此空选填：“左或者右”）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是_________________填字母．A.电阻断路电流表坏了滑动变阻器短路电阻短路（4）排除电路故障后进行实验．实验中，当把的电阻换成的电阻后，应把变阻器滑片向___填“左”或“右”滑动，同时眼睛盯住_______．这样做的的目的是：________ ．（5）为完成了五个定值电阻进行实验，并根据实验数据如图丙所示的电流I随电阻R变化的图象．他应选择的滑动变阻器规格是_______由此得到的结论__________【答案】断开右A右伏特表保证电压表的示数不变“50Ω 1A”电压一定时，电流跟电阻成反比【解析】【详解】(1)因为当5Ω的电阻接入电路时，电压表的量程是0-3V，所以电路电流最大为UI=0.6A，故电流表量程选0.6A,则根据电路图,连接实物电路,如图所示:R(2)连线时，开关必须断开，滑动变阻器必须移到最右端，以保护电路；（3））连接好电路，闭合开关，发现电流表没有示数，说明电路中没有电流，移动滑动变阻器的滑片，电压表示数始终接近电源电压．说明电路中有断路现象，造成这一现象的原因可能是电阻断路了；（4）除电路故障后进行实验．实验中，当把5Ω的电阻换成10Ω的电阻后，接入电路的电阻变大，电流变小，滑动变阻器两端的电压变小，固定电阻两端电压变大，为了保持固定电阻两端的电压不变，应把变阻器滑片向右滑动，增大滑动变阻器两端电压，同时眼睛盯住电压表，以保持电压表示数不变；（5）应选择的滑动变阻器规格是“50Ω 1A”，电压一定时，电流跟电阻成反比．【点睛】(1)根据电路图连接实物，注意导线不要交叉和电表量程选择适当；(2)电路连接时都要断开开关；(3)连好电路闭合开关，发现电压表有示数，电流表无示数则故障可能是电阻发生断路；(4)根据串分压的知识，先判断出改接后电压表的示数变化，然后判断滑片的移动方向；2．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路如图甲所示．（1）连接电路前，开关必须______．（2）请根据图甲电路图用笔画线代替导线将图乙所示实物连接成完整电路__（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是______A．电流表坏了 B．滑动变阻器短路 C．电阻处接触不良 D．电阻短路（4）排除故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为______A．（5）实验结果是：______．【答案】断开 C 0.12 电压不变，导体中的电流与导体的电阻成反比【解析】(1)连接电路前，为保护电路，开关必须断开；(2)电压表与电阻并联接入电路，滑动变阻器与电阻串联，采取“一上一下”的连接方式，如下图所示；(3)图丙中电流表用的是0.6A量程，分度值为0.02A，故其示数为0.12A；(4)分析表格数据可知，电压一定时，通过电阻电流的变化倍数和电阻阻值变化倍数的倒数相等，故可得结论：电压不变，导体中的电流与其电阻成反比．点睛：根据电流表选用的量程和其分度值，读出电流表示数；分析表中电流的变化倍数和电阻的变化倍数之间的关系，利用控制变量法得出结论．3．如图甲所示是一种常见的发光二极管，其电路符号如图乙所示.二极管的导电能性很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极，这很像自行车气流从打气筒流向车胎.小丽和小明认真查阅资料后，决定一起验证二极管的这一特殊导电性.（1）闭合开关前，滑片应位于________（选填“a”或“b”）端。

九年级下册物理 欧姆定律（培优篇）（Word 版 含解析）一、初三物理 欧姆定律 易错压轴题（难）1．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。

（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。

要求：滑动变阻器的滑片P 向左移。

小灯泡的亮度变亮。

（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。

将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。

（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。

才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。

为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。

实验次数 电压表示数U /A 电流表示数I /A 电阻R /Ω1 1.00 0.142 1.70 0.2232.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。

细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。

（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。

【答案】BC 左 0.28 10.7 温度 凝华 5~50【解析】 【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。

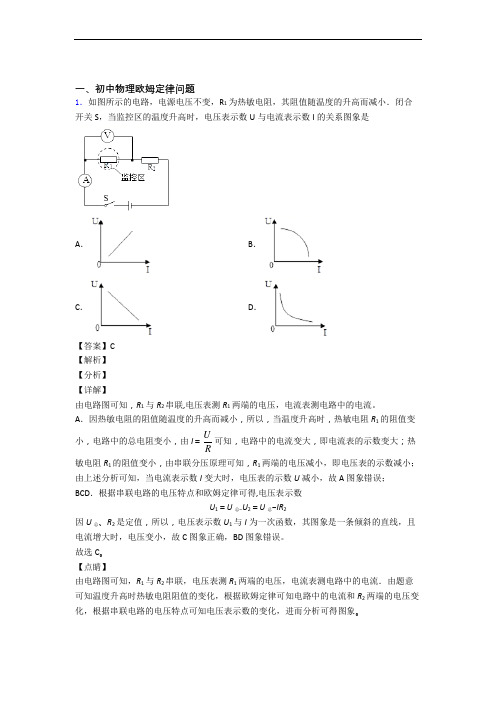

一、初中物理欧姆定律问题1．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。

A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝UR可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。

故选C。

【点睛】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．由题意可知温度升高时热敏电阻阻值的变化，根据欧姆定律可知电路中的电流和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进而分析可得图象。

2．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是（）A．R1的阻值为20 ΩB．当R2接入阻值为50 Ω时它的功率最大C．电源电压为6 VD．该电路消耗的最大电功率为0.9 W【答案】C【解析】【分析】【详解】AC．从图乙可以看到，当滑动变阻器两端电压是2V时，其功率是0.8W，可计算得到这时电路中的电流是1110.8W0.4A2VPIU===同理，当滑动变阻器两端电压是5V时，其功率是0.5W，电路中的电流是2220.5W0.1A5VPIU===设电源电压是U电源，可以得到关系式10.4A2VR U⋅+=电源10.1A5VR U⋅+=电源解得110ΩR=、6VU=电源；A错误、C正确；B．从图乙可以看到，当滑动变阻器两端电压是5V时，其功率是0.5W，这时滑动变阻器接入电路的阻值大小是()225V50Ω0.5WR==当R2接入阻值为50 Ω时它的功率不是最大，B错误；D．当电路中的电阻最小时，即滑动变阻器接入电路的阻值是0时，电路中的总电阻最小，电路消耗的电功率最大，大小是()22max16V3.6W10ΩUPR===电源D错误。

一．选择题（共16小题）1．关于以下物理量及公式，说法正确的是（）A．由ρ＝可知，ρ与m和V有关B．由q＝可知，q与Q和m有关C．由I＝可知，I与U和R有关D．由c＝可知，c与Q、m和△t有关【分析】结合每一个公式的数学关系，同时结合物理量的含义，可对选项中的描述做出判断。

【解答】解：A、由ρ＝可以计算密度的大小，但密度是物质的一种特性，其大小与物质的质量和体积无关，故A错误；B、由q＝可以计算热值的大小，但热值是燃料的一种特性，其大小与放热的多少和燃料的质量无关，故B错误；C、由I＝可以计算电流的大小，同时表明电流与电压、电阻都有关系，这就是欧姆定律的内容，故C正确；D、由c＝可以计算比热容的大小，但比热容是物质的一种特性，其大小与热量、质量和温度的变化量无关，故D错误。

故选：C。

【点评】理解物理公式中物理量之间的关系，不能单纯从数学关系角度去判断，还应该关注物理量本身，这是我们真正理解物理公式的关键。

2．在学过欧姆定律后，同学们有以下认识，其中不正确的是（）A．欧姆定律揭示了导体中的电流与电压、电阻的关系B．当电压一定时，导体中的电流与电阻成反比C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法D．根据欧姆定律的变形公式R＝可知：导体的电阻随电压和电流的变化而变化【分析】（1）欧姆定律是研究电流、电压、电阻间关系的定律，它是一条实验定律，在研究欧姆定律的过程中使用了控制变量法；（2）导体的电阻由导体的材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关。

【解答】解：A、欧姆定律研究的是电流、电压、电阻的关系，故A正确；B、根据欧姆定律知，当电压一定时，导体中的电流与电阻成反比，故B正确；C、在研究欧姆定律的过程中使用了研究问题的一种基本方法﹣控制变量法，故C正确；D、导体的电阻由导体的材料、长度、横截面积决定，与导体两端的电压与流过导体的电流无关，不能说导体的电阻随电压和电流的变化而变化，故D错误。

一、初中物理欧姆定律问题1．在如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，则A．电流表A示数与电流表A1示数的差值变大B．电流表A示数与电流表A1示数的差值变小C．电流表A示数与电流表A1示数的比值变大D．电流表A示数与电流表A1示数的比值变小【答案】C【解析】【分析】【详解】AB. 滑动变阻器的滑片P向右移动的过程中,接入电路电阻变大,通过的电流变小,即电流表A1示数变小,但通过定值电阻R2的电流不变,电流表A示数与电流表A1示数的差值就等于通过定值电阻R2的电流,所以电流表A示数与电流表A1示数的差值不变，故A、B错误；CD.根据欧姆定律可知,I11UR=；干路电流IUR总=,电流表A示数与电流表A1示数的比值为1112121212+==+R R R RIR RI R RR R=总，因为R1在变大，所以比值变大，故C正确；D错误．2．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是A．电阻R一定断路B．电阻R一定短路C．灯L可能变亮D．灯L的亮度可能不变【答案】C【解析】【分析】【详解】两表一个示数变大，另一示数变小有两种可能：电流表的示数变大，电压表的示数变小，则应该是电路中电阻R局部短路，导致总电阻变小，电压表的示数为零，而灯泡中电流增大，即灯泡变亮；电压表的示数变大，电流表的示数变小，则应该是电路中电阻R断路，电流表的示数为零，电压表的示数为电源电压值，此时电路中电流为零，灯泡熄灭．由以上分析可得，A、B、D判断均错误，C判断正确．3．如图a所示是电阻甲和乙的I—U图像，下列说法不正确的是（）A．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B．当电阻甲两端电压为1V时，R甲＝5Ω，此时甲的实际电功率为0.2WC．如图b所示，当开关闭合，电路电流为0.5A时，电路总电阻是10ΩD．如图c所示，当开关闭合，电源电压为2V时，电路总功率为0.8W【答案】D【解析】【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V时对应的电流，根据欧姆定律求出R甲，根据P UI=求出此时甲的实际电功率；(3)甲和乙串联，由图b读出电路电流为0.5A时甲和乙电阻两端的电压，利用欧姆定律可求出R乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c读出电源电压为2V时甲和乙电阻对应的电流，再根据并联电路的=求出此时电路的总功率。

九年级下册物理欧姆定律（篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。
