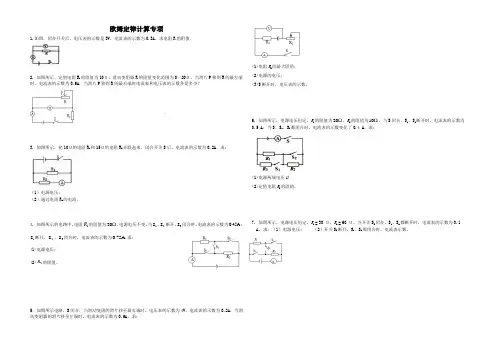

欧姆定律计算专项
1.如图，闭合开关后，电压表的示数是3V，电流表的示数为0.3A，求电阻R的阻值．
2.如图所示，定值电阻R1的阻值为10Ω，滑动变阻器R的阻值变化范围为0～20Ω，当滑片P移到R的最左端
时，电流表的示数为0.6A，当滑片P移到R的最右端时电流表和电压表的示数各是多少？
3.如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.2A．求：
（1）电源电压；
（2）通过电阻R1的电流．
4.如图所示的电路中，电阻1
R的阻值为20Ω，电源电压不变。当
1
S、
2
S断开，
3
S闭合时，电流表的示数为0.45A；
1
S断开，
2
S、
3
S闭合时，电流表的示数为0.75A．求：
(1)电源电压；
(2)2R的阻值。
5．如图所示电路，S闭合，当滑动变阻的滑片移至最右端时，电压表的示数为4V，电流表的示数为0.2A，当滑
动变阻器的滑片移至左端时，电流表的示数为0.6A。求：
(1)电阻R2的最大阻值；
(2)电源的电压；
(3)S断开时，电压表的示数。
6. 如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω。当S闭合，S1、S2断开时，电流表的示数为
0.5 A：当S、S1、S2都闭合时，电流表的示数变化了0.4 A。求：
(1)电源两端电压U；
(2)定值电阻R3的阻值。
7. 如图所示，电源电压恒定，R1 = 30 Ω，R2 = 60 Ω。当开关S3闭合，S1、S2都断开时，电流表的示数为0.1
A。求：（1）电源电压；（2）开关S3断开，S1、S2都闭合时，电流表示数。
8. 如图所示，当S1闭合，S2、S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S2、S3闭合时，电
压表示数为4.5V，求R1、R2的阻值。
10.如图所示，小灯泡上标有“12V 12Ω”字样，R2标有6Ω。当开关S1、S2都闭合时，电流表的示数为1.5A，
这时电灯正常发光。不考虑灯丝电阻受温度的影响。求：
（1）电源电压；
（2）定值电阻R1的阻值；
（3）当开关都断开时，电灯两端的电压。
11．如图4，滑动变阻器的最大阻值是20 Ω，当滑片P移动到最右端B时，闭合开关，电压表示数为2 V，
电流表示数为0.2 A，电源电压保持恒定。求：
（1）R的阻值；（2）电源的电压；（3）滑片P移动过程中，通过R的最大电流。
12. 如图所示，电源电压恒为18V，小灯泡阻值为12Ω，滑动变阻器R标有“100Ω1A”字样，电压表使用量程为
0-15V，电流表使用的量程为0～0.6A，R0为定值电阻，不计温度对灯丝电阻的影响。
（1）闭合开关S1，断开S2时，灯泡L两端电压为6 V，求定值电阻R0的阻值。
（2）闭合开关S2，断开S1时，为保证电表不超量程、灯泡L两端电压不超6 V，求滑动变阻器接入电路的阻值
范围。
13.如图甲所示电路中，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压
表示数U与电流表示数I的关系图像如图乙所示，求：
（1）R1的电阻；
（2）滑动变阻器的最大电阻；
（3）当滑动变阻器滑片置于中点时，电压表示数与电流表示数。
