音乐喷泉控制软件说明

⾳乐喷泉控制软件说明⾳乐喷泉控制软件系统介绍⾳乐喷泉控制软件，是为最终客户设计的专业喷泉控制软件。

软件采⽤Windows操作界⾯，能够实现编曲，⽔型配置，⾳乐播放，IO驱动的功能。

软件结合⾳乐喷泉发展的实际需要，参考国外同类产品，采⽤先进的编程技术，是⾳乐喷泉控制领域的突破性产品，⾃推出以来，已经在多个⾳乐喷泉⼯程中取得成功应⽤。

软件的三⼤创新（1）实现⾳乐和⽔型的严格同步，⽀持丰富的⽔型，⽔型扩展能⼒强。

采⽤⾳乐按时间分段和⽔型相对应的⽅式，实现⾳乐和⽔型的同步。

采⽤先进的编程技术，消除Windows 偶然误差，确保Windows平台上同步误差⼩于10毫秒。

⽀持泵、灯、跑泉、变频器、变频跑泉、矩阵、变频矩阵、组合等多种⽔型，拥有丰富的预置⽔型可以直接使⽤，同时提供函数，脚本等灵活的扩展⽅式，现场⼯程师可以随⼼所欲地扩展个性化⽔型。

（2）真正的全⾃动⾳乐喷泉该软件⽀持⼿动、⾃动、程控等多种控制⽅式。

在⾃动⽅式下，在播放⾳乐的同时，该软件进⾏实时⾳频分析，利⽤模糊辨识技术，辨识⾳乐的感情⾊彩。

经过⼀次配置，任意⼀⾸乐曲，都可以⾃动配合⼀定的⽔型组合，实现真正意义上的全⾃动⾳乐喷泉控制。

（3）出⾊的⾳乐跟随能⼒在⾳乐播放过程中，软件根据声学和⼼理学原理，利⽤智能辨识技术，捕捉到⾳乐变化点，同时⽔型也同步变化，从⽽达到⽔型跟随的效果。

经过实践证明，控制的数字量⽔型和变频器⽔型都能达到良好的跟随效果。

软件的三⼤突破（1）软件⽀持WAV，MP3，MIDI，WMA等多种常见⾳乐格式。

（2）⽀持常见的IO设备：⽀持常见的板卡和多种PLC设备，并能够扩展新的IO设备，⽐如步进电机等。

（3）实现各种⽔型设备的图形化仿真。

软件带来的三⼤收益（1）为最终客户带来效果：软件能够实现⾳乐和⽔型的完美结合，⼤⼤提升了⾳乐喷泉的表现⼒。

（2）为喷泉⼯程公司带来效益：该软件可以把以往⼯程配好的乐曲直接转换到当前⼯程，从⽽⼤⼤简化每个⼯程的编曲⼯作量，有效缩短⼯期，降低⼯程成本。

音乐喷泉控制器操作说明书音乐喷泉控制器操作说明书一、功能简介音乐喷泉控制器是一种用于控制喷泉音乐水舞的设备，能够实现喷泉节奏与音乐的完美同步。

本文档将为您详细介绍音乐喷泉控制器的操作方法及功能。

二、安全注意事项1、在操作音乐喷泉控制器之前，请确保设备已经正确接线并符合电源要求。

2、在水池附近操作时，务必小心防止滑倒、触电等意外发生。

3、切勿在下雨天等环境下使用设备，以免发生危险。

4、请勿将任何物体放入音乐喷泉控制器的插槽内，以防止短路或其他故障。

三、控制器的操作方法1、开机与关机a：将音乐喷泉控制器插入电源，按下电源按钮开启设备。

b：长按电源按钮可关闭音乐喷泉控制器。

2、音乐设置a：按下音乐设置按钮，进入音乐选择页面。

b：通过向上、向下按钮选择希望播放的音乐。

c：按下确定按钮进行音乐确认。

3、节奏设置a：按下节奏设置按钮，进入节奏调整页面。

b：通过向上、向下按钮选择希望的节奏类型。

c：按下确定按钮进行节奏确认。

4、喷泉效果设置a：按下喷泉效果设置按钮，进入喷泉效果选择页面。

b：通过向上、向下按钮选择希望展现的喷泉效果。

c：按下确定按钮进行喷泉效果确认。

5、其他设置a：音量调节：通过音量增加和音量减少按钮进行音量调节。

b：亮度调节：通过亮度增加和亮度减少按钮进行亮度调节。

c：节能模式：按下节能模式按钮可在非使用状态下降低耗能。

附件说明：本文档涉及到的附件为音乐喷泉控制器操作图。

法律名词及注释：1、电源按钮：控制器上的开机与关机按钮。

2、音乐设置按钮：用于选择喷泉音乐的按钮。

3、节奏设置按钮：用于调整音乐与喷泉的节奏的按钮。

4、喷泉效果设置按钮：用于选择喷泉效果的按钮。

5、音量调节按钮：调节音乐喷泉的音量大小的按钮。

6、亮度调节按钮：调节音乐喷泉的亮度大小的按钮。

7、节能模式按钮：降低音乐喷泉控制器耗能的按钮。

音乐喷泉设计说明音乐喷泉设计说明1.引言1.1 背景介绍1.2 设计目的2.喷泉类型选择2.1 剖析不同类型喷泉的特点、优缺点2.2 根据场地条件和需求选择适合的喷泉类型3.喷泉设计要点3.1 喷头设计3.1.1 喷头类型选择3.1.2 喷头布置方式3.1.3 喷头喷水形态设计3.2 喷水效果设计3.2.1 喷水高度和范围3.2.2 喷水节奏和变化3.2.3 喷水颜色和灯光效果 3.3 音乐与喷水的结合设计3.3.1 音乐选择和编排3.3.2 喷水与音乐的同步设计4.喷泉控制系统设计4.1 控制方式选择4.1.1 自动控制4.1.2 远程控制4.1.3 手动控制4.2 控制系统硬件设备选型4.2.1 控制器4.2.2 传感器4.2.3 电动阀门4.3 控制系统软件开发4.3.1 控制逻辑编程4.3.2 数据传输和处理4.3.3 远程监控和操作5.喷泉施工要点5.1 场地准备工作5.1.1 划定施工范围 5.1.2 地面平整处理 5.1.3 布置电源和管道 5.2 喷泉设备安装5.2.1 喷头安装5.2.2 控制系统安装 5.3 喷泉灯光安装5.3.1 灯具选型5.3.2 灯光布置5.4 系统测试与调试5.4.1 喷泉功能测试 5.4.2 灯光效果测试5.4.3 控制系统调试6.维护与管理6.1 定期检查与保养6.1.1 喷头清洁与维修6.1.2 控制系统检查与维护6.2 技术支持与升级6.2.1 供应商技术支持6.2.2 控制系统升级7.附件在文档结束处标注附件，附件可包括设计图纸、效果图、材料清单和相关技术资料等。

法律名词及注释：1.喷泉：通过喷头产生水柱、水花等形态的水景装置。

2.自动控制：通过预设程序和传感器实现喷泉运行和灯光变化的自动化控制方式。

3.远程控制：通过网络或无线通信技术实现对喷泉控制系统的远程监控和操作。

4.手动控制：通过物理开关或操纵杆等手动操作方式控制喷泉的运行和灯光效果。

音乐喷泉控制器说明书一.概述当今喷泉工程和高新技术的结合正是历史发展的必然，由于喷泉工程中采用了大量的高新技术，从而使喷泉效果更加绚丽多彩，婀娜多姿，令人赏心悦目、流连忘返。

随着科学技术突飞猛进的发展，变频调速器技术正大步走进喷泉控制领域，发挥着不可替代的作用。

特别是一些小型喷泉只有一台潜水泵，其变化按常规讲只能是喷或不喷的变化，但如果引进变频调速器技术，其变化将是极其丰富的。

使用控制器能充分发挥变频调速器的特点，为您的喷泉工程增光添彩。

它可将来自光盘 CD、VCD、DVD的音乐信号自动转换成变频调速器所要求的控制信号。

输出信号与输入的音乐信号大小成线性关系，使喷泉的喷高随音乐信号大小变化，音乐、水花、彩灯融为一体，演出一场交响水诗。

控制器除以上把音频信号转化为模拟量信号，还可以在某点音频信号实行开关量输出，另外还带有音频启动信号。

所以该控制器不仅能控制变频器，而且还能控制固态继电器。

二．面板说明表2-1功能及动作原理1. 音频放大倍数旋钮：调节单位音频的对应输出电压。

如果输出电压随音频输入信号变化不大，输出电压只在很小范围内变化，则可调大放大倍数；如果在有很小的音频信号输入时输出信号就超过10V，并且启动电压不太高，那么就调小音频放大倍数。

2. 起始电压旋钮：起始电压是没有音频输入时，对外的输出电压。

调节起始电压可以确定变频器在没有音频信号时变频器的输出频率，当有音频信号输入时变频器输出频率是此基础上的叠加。

如果没有起始电压的情况下，当刚有音频信号输入时，变频器频率上升，而水泵是来不及出水的，这样音控效果就很不明显。

如果加了起始电压，水泵在没有音频信号的输入情况下就有出水，当有音频信号输入时，出水量增加，音控效果就比较明显。

3. 固态驱动设定电压旋钮：把开关（6）选择到固态显示，（7）上显示的频谱的大小对应固态驱动设定电压大小。

当输出电压大于固态驱动设定电压时，固态输出点对外输出，输出电压小于固态驱动设定电压时，固态输出点截止。

喷泉编程控制
通过电脑控制系统，可以对喷泉进行编程控制，实现多种 水形、灯光组合的自动表演，提高喷泉的观赏性和艺术性 。
控制方式在音乐喷泉中的应用场景
手动控制
在手动控制模式下，操作人员可以通过控制台或遥控器对喷泉进 行实时控制，适用于调试和应急处理。
自动控制
自动控制方式可以根据预设程序或外部信号自动调整喷泉的状态， 适用于日常表演和自动化管理。
水幕电影音乐喷泉是一种结合了水幕 投影和音乐喷泉的表演形式。在这种 表演中，电脑控制系统可以精确控制 水幕的高度、宽度和透明度，同时配 合音乐喷泉的表演，营造出更加震撼 和梦幻的视觉效果。
交互式音乐喷泉是一种能够与观众互 动的喷泉表演形式。在这种表演中， 电脑控制系统可以实时接收观众的指 令或信号，调整喷泉的表演形式和内 容，实现与观众的互动和交流。同时 ，控制方式也可以根据观众的反馈进 行调整和优化，提高观众的参与度和 体验感。
02
音乐喷泉的电脑控制系统
电脑控制系统的组成
硬件部分
包括计算机、可编程控制器、传感器 、执行器等设备，用于实现喷泉设备 的控制和监测。
软件部分
包括控制软件、音乐播放软件等，用 于实现喷泉设备的自动化控制和音乐 同步播放。
电脑控制系统的功能
控制功能
通过电脑控制系统，可以实现对 喷泉设备的精确控制，包括水柱
随着技术的不断发展，音乐喷泉的电脑控制系统及控制方式将面临更多的技术挑战，如如 何提高系统的稳定性和可靠性、如何降低能耗等。
市场竞争
随着市场竞争的加剧，音乐喷泉的电脑控制系统及控制方式将面临更加激烈的市场竞争， 需要不断提高产品质量和服务水平。
机遇
随着人们对文化娱乐的需求不断增加，音乐喷泉作为一种独特的艺术形式将迎来更多的发 展机遇。同时，随着技术的不断创新和发展，音乐喷泉的电脑控制系统及控制方式将有更 加广阔的应用前景和发展空间。

PLC-16音乐喷泉控制器使用说明书● 现场编程，调试方便；● 可控制16路各种负载(并可挂接从机扩展点数)● 十种花形，每种花形100步,每步长0.2s*(1-255)*(0-255)可调；● 微电脑操作面板，操作简单，便捷；● 可工作于主/从机模式；● 手动/自动/联机多种启动方式,方便系统集成；● 灯开关可在白天一键关闭全部水下灯；● 音乐启动(输出)功能，方便构成音乐喷泉系统；● 内置时钟模块、485通讯端口；● 4组定时启/停程序指令；● 输入/输出光电隔离，安全可靠；一、概述PLC-16程序控制器是一种专用于音乐喷泉、程控喷泉的可编程控制器，控制器面板简洁、美观、实用；内核采用当代最先进的MCU技术，功能强大、性能稳定可靠、超强抗干扰;使用方便，内置音乐信号检测模块、时间日历模块、3路可编程外部端子输入、RS-485总线、16路光电隔离输出、水下灯开关，10种花型、每种花型100步可编程，可单独用于程控或音乐喷泉，也可与工控机或PC机联机实现电脑音乐喷泉；是中小型程控、音乐喷泉的最佳选择。

１、控制面板简洁、美观、实用，输入及输出全部数字化，并用数码管显示，准确、直观，可存储多达 10种花形，每种花形100 步程序，每步程序之间的间隔时间独立可调0.2s*(1-255)*(0-255)可调，用户编程非常灵活、自由。

２、操作简单，方便使用：可根据实际情况现场编程，输入信息自动存储,而且改变程序的操作只须通过简单的按键操作即可完成。

３、系统功能菜单分为两组，只有输入正确的密码，才能调出第二组菜单，实现编程等高级功能，避免程序被随意修改。

４、控制器设有调试工作模式，调试模式下可通过面板上的编程键控制任何一路负载的启动或停止，方便调试线路、设备及水型、。

５、面板上设有水下灯开关，白天时可一钮化关掉所有水下灯，夜晚时又可一钮化将水下灯打开，由程序控制水下灯。

6、音乐启动(输出)功能，可由音乐信号控制程序是否输出，方便构成音乐喷泉,也可直接输出，做成程控喷泉。

微型音乐喷泉控制器使用说明书产品特点：● 红外遥控器，内置红外接收头，并可插接外置红外接收头,安装使用方便；● 内置MP3播放功能,可播放U盘、SD卡里面的MP3格式音乐；● 立体声音频信号输出，可送至有源音响；● 内置拾音器，可以作声控喷泉;● 3路24V直流变频驱动水泵(50W-100W，定货时确定)；● 3路24V/DC水下灯电源输出灯光可随音乐节奏跳动；● 1路220V/AC雾化器电源输出；;● 音乐控制/声音控制/固定高度喷水方式自由转换;一、概述随着生活水平的提高，喷泉越来越多的进入到我们的生活空间中，酒店、别墅，甚至大型餐桌；微型音乐喷泉控制器是我公司根据小型喷泉的特点开发的高科技产品，该控制器采用先进的频谱分析技术，让喷泉的喷水高度,彩灯随着音乐的节奏变化，给人以美的享受。

二、功能说明MP3模块——内置MP3模块通过USB接口、SD接口直接播放U盘、SD卡里面的MP3音乐文件，通过音频输出接口可将音乐信号送至有源音响欣赏；通过遥控器控制音乐播放/停止/上一曲/下一曲/音量加/音量减/静音控制；拾音器模块——麦克风增益调节旋钮，可调节拾音器的灵敏度，用遥控器将水泵的控制源转为MIC，喷泉喷水高度根据外部声音变化。

音频信号采样模块——低音增益调节旋钮用于调节低音灵敏度中高音增益调节旋钮用于调节中高音灵敏度；并可通过遥控器选择低音/或中高音来控制喷泉。

喷泉驱动模块——控制器可以驱动叁台50W/24V的直流水泵，每台水泵的信号源可通过遥控器设置为高音，低音，麦克风，固定高度。

并可通过遥控器设置每台泵的最高喷水高度和最低喷水高度；信号源为高音时，水泵的喷水高度随着高音部分音乐节奏在最高喷水高度和最低喷水高度之间变化，并可通过高音旋钮调节灵敏度；信号源为低音时，水泵的喷水高度随着低音部分音乐节奏在最高喷水高度和最低喷水高度之间变化,并可通过低音旋钮调节灵敏度；信号源为麦克风时，水泵的喷水高度随着麦克风输入信号在最高喷水高度和最低喷水高度之间变化，并可通过麦克风旋钮调节灵敏度；在固定高度模式下按最高喷水主度喷水，24V/DC水下灯输出用于给低压水下灯(如：LED灯带等)提供电源；220V /AC雾化器输出可接雾化器，实现雾化器遥控。

喷泉电脑控制系统及控制方式xx年xx月xx日contents •喷泉电脑控制系统的概述•喷泉电脑控制系统的构成及原理•喷泉电脑控制系统的控制方式•喷泉电脑控制系统的发展趋势•喷泉电脑控制系统的案例分析目录01喷泉电脑控制系统的概述喷泉电脑控制系统是一种基于计算机技术，对喷泉设备进行自动化控制和管理的系统。

它通过传感器、控制器、执行器等硬件组件，以及控制程序、算法等软件组件，实现对喷泉设备的精准控制和智能管理。

喷泉电脑控制系统的定义喷泉电脑控制系统能够自动完成喷泉设备的控制、管理和维护，减少人工干预和操作。

喷泉电脑控制系统的特点自动化程度高喷泉电脑控制系统能够实现精准控制，根据预设的程序和算法，对喷泉设备进行微妙级控制。

控制精度高喷泉电脑控制系统能够实时监控喷泉设备的运行状态，及时发现和报警故障，方便维护和管理。

维护方便水景工程喷泉电脑控制系统也应用于水景工程中，对水景进行自动化控制和管理。

园林喷泉喷泉电脑控制系统广泛应用于园林喷泉中，实现喷泉设备的精准控制和智能管理。

音乐喷泉喷泉电脑控制系统还应用于音乐喷泉中，根据音乐节奏和旋律，对喷泉设备进行动态控制和表演。

喷泉电脑控制系统的应用范围02喷泉电脑控制系统的构成及原理用于整个系统的协调和控制，接收用户输入并传达控制指令，实现各种喷泉效果的控制和管理。

主控制器传感器执行器监测喷泉环境参数，如水位、流量等，并将信号传送给主控制器，为主控制器提供决策依据。

接收主控制器的指令并驱动喷泉的各种设备，如水泵、电磁阀、灯光等。

03喷泉电脑控制系统的构成0201包括各种传感器、按键、触摸屏等，用于采集用户输入和监测环境参数。

输入设备即主控制器，是整个系统的核心，负责接收用户输入、处理传感器信号、发出控制指令等功能。

控制设备包括各种执行器，如水泵、电磁阀、灯光等，用于实现喷泉的各种效果。

输出设备管理和协调各个硬件设备的工作，提供用户界面和实现各种算法。

系统软件用于驱动各种硬件设备，实现喷泉的各种效果。

娱乐休闲功能
音乐喷泉不仅为市民和游客提供观赏和娱乐的场所 ，同时也是人们放松心情、享受生活的理想场所。
节能环保
采用PLC控制技术，能够实现音乐喷泉的智能化和精 细化管理，从而达到节能环保的目的。
音乐喷泉概述
音乐喷泉定义
音乐喷泉是一种将水、音乐、灯光等元素有机结合的综合性水景艺术，通过计算机控制技 术和特定的水型设计，实现喷泉造型和音乐旋律的同步变化。
音乐喷泉组成
音乐喷泉主要由水泵、喷头、灯光设备、音响系统、控制系统等组成。其中，控制系统是 整个音乐喷泉的核心部分，负责接收和处理音乐信号，控制水泵、灯光和音响等设备的运 行。
音乐喷泉工作原理
音乐喷泉的工作原理是将音乐信号转换为控制信号，通过PLC控制器对水泵、灯光和音响 等设备进行精确的控制。同时，PLC控制器还能够根据音乐旋律的变化，实时调整喷泉造 型和灯光效果，实现音乐、水景和灯光的完美融合。
06
总结与展望
项目成果总结
成功实现音乐喷泉的PLC控制
通过PLC编程，实现了音乐喷泉与音乐的同步，喷泉的水柱、灯光等能够随着音乐的节奏和旋律 变化而变化，达到了预期的效果。
提高了喷泉的观赏性和艺术性
通过PLC控制，喷泉的表现力得到了极大的提升，水柱的高低、灯光的色彩和音乐的旋律相互配 合，形成了一幅幅美丽的画面，给观众带来了更加愉悦的观赏体验。
节能环保，降低运营成本
高效能耗控制
PLC控制系统能够实时监测音乐喷 泉的能耗情况，并根据实际需求 进行智能调节，降低能耗，达到 节能环保的效果。
长寿命设计
PLC控制系统采用高品质元器件和 长寿命设计，减少更换和维护的 频率，降低运营成本。
智能化管理
通过PLC控制系统对音乐喷泉进行 智能化管理，可以实现远程监控、 故障诊断、数据分析等功能，提 高管理效率，降低人力成本。

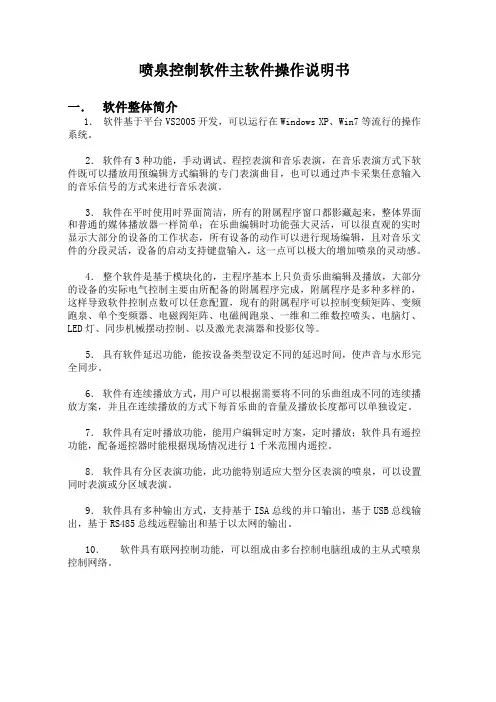

喷泉控制软件主软件操作说明书一．软件整体简介1．软件基于平台VS2005开发，可以运行在Windows XP、Win7等流行的操作系统。

2．软件有3种功能，手动调试、程控表演和音乐表演，在音乐表演方式下软件既可以播放用预编辑方式编辑的专门表演曲目，也可以通过声卡采集任意输入的音乐信号的方式来进行音乐表演。

3．软件在平时使用时界面简洁，所有的附属程序窗口都影藏起来，整体界面和普通的媒体播放器一样简单；在乐曲编辑时功能强大灵活，可以很直观的实时显示大部分的设备的工作状态，所有设备的动作可以进行现场编辑，且对音乐文件的分段灵活，设备的启动支持键盘输入，这一点可以极大的增加喷泉的灵动感。

4．整个软件是基于模块化的，主程序基本上只负责乐曲编辑及播放，大部分的设备的实际电气控制主要由所配备的附属程序完成，附属程序是多种多样的，这样导致软件控制点数可以任意配置，现有的附属程序可以控制变频矩阵、变频跑泉、单个变频器、电磁阀矩阵、电磁阀跑泉、一维和二维数控喷头、电脑灯、LED灯、同步机械摆动控制、以及激光表演器和投影仪等。

5．具有软件延迟功能，能按设备类型设定不同的延迟时间，使声音与水形完全同步。

6．软件有连续播放方式，用户可以根据需要将不同的乐曲组成不同的连续播放方案，并且在连续播放的方式下每首乐曲的音量及播放长度都可以单独设定。

7．软件具有定时播放功能，能用户编辑定时方案，定时播放；软件具有遥控功能，配备遥控器时能根据现场情况进行1千米范围内遥控。

8．软件具有分区表演功能，此功能特别适应大型分区表演的喷泉，可以设置同时表演或分区域表演。

9．软件具有多种输出方式，支持基于ISA总线的并口输出，基于USB总线输出，基于RS485总线远程输出和基于以太网的输出。

10．软件具有联网控制功能，可以组成由多台控制电脑组成的主从式喷泉控制网络。

二．操作界面简介图1软件操作界面如图1所示，界面的分成六个部分，㈠最上边是下拉式控制菜单，㈡左上部分是播放方案列表，㈢右上部分中间部分是附属程序列表，㈣左下部分是播放控制按钮，㈤右下部分是正在播放的曲目列表，㈥最下边部分是时间进度条。

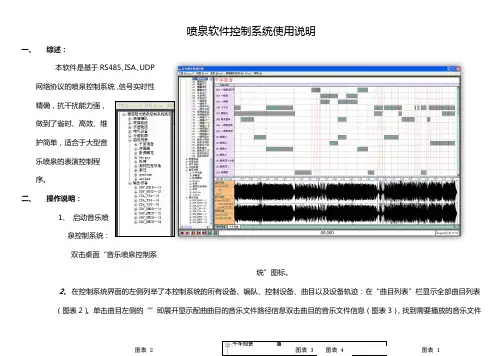

喷泉软件控制系统使用说明一、综述：本软件是基于RS485、ISA、UDP网络协议的喷泉控制系统，信号实时性精确，抗干扰能力强，做到了省时、高效、维护简单，适合于大型音乐喷泉的表演控制程序。

二、操作说明：1、启动音乐喷泉控制系统：双击桌面“音乐喷泉控制系统”图标。

2、在控制系统界面的左侧列举了本控制系统的所有设备、编队、控制设备、曲目以及设备轨迹：在“曲目列表”栏显示全部曲目列表（图表2）。

单击曲目左侧的“”即展开显示配曲曲目的音乐文件路径信息双击曲目的音乐文件信息（图表3），找到需要播放的音乐文件图表2图表 3 图表4图表 1即可重新选择音乐文件的路径。

注意：目前本软件仅支持PCM格式的WAV音乐文件3、双击需要播放曲目“”的文字“千手观音”即自动打开需要播放的曲目，并显示曲目波形(图标4)。

选择并打开当次需要播放的曲目，选择播放模式完成播放模式的选择后，点击播放即开始音乐喷泉播放，当完成播放以后，点击即停止本次音乐喷泉的表演。

表演完成后，退出程序，关闭计算机。

三、曲目编辑说明1、在“曲目”菜单栏选择“添加曲目”即弹出新加曲目对话框，找到需要编辑的曲目文件(目前只支持PCM格式的WAV音乐文件)，选择“打开”后，在系统的“曲目列表”栏即显示已经添加的曲目，展开即显示曲目的完整路径（如表3），如果需要修改曲目路径，则双击展开的曲目路径，即弹出曲目选择对话框，找到需要的曲目后选择打开即完成曲目路径的修改。

2、双击“曲目列表”下需要编辑的曲目，即自动打开或新建曲目文件以及显示曲目波形(如表4)，如果波形显示项选择为”波形显示关闭”，则打开曲目编辑界面将不显示波形，不显示波形界面主要用于播放情况，编辑曲目则需要打开“显示波形”3、打开曲目后，按住“ctrl”键，双击“表演编队”栏下面已经编辑好的队列，即在本曲目下添加完成本表演队列，依次将所有需要表演的编队添加到本曲目下，即完成曲目表演队列的添加。

4、添加编队完成后，在曲目编辑界面的”波形显示”栏点击，使得曲目编辑界面获得焦点属性，敲击一下空格键或者点击左下角“播放”图标，即开始本曲目的播放，在听曲目的过程中，注意音乐文件的波形显示以及曲目的节奏旋律变化，停止播放后将播放游标点击到需要的变化的地方，敲击“回车”键，即完成一次分段，如果听一次不能确定分段位置，也可改变位置反复试听，或者把波形放大(选择需要放大的区域：按住鼠标左键拖动，拖动完成后按住”ctrl”键敲击”enter”键即放大显示选择区域，或者点击。

欢迎使用领尚音乐喷泉控制系统专业版LEASUN MFTPRO，为了充分了解本系统的功能，务请在使用之前，仔细阅读本使用说明手册，以便于今后长期安全正确地使用。

一、概述音乐喷泉是人工环境中观赏价值最高、最富有生命力的理想工程之一。

步入音乐喷泉世界，喷泉、彩灯伴随着优雅的乐曲，交相辉映，时而欢快，时而抒情，时而激昂，给人以心旷神怡的感觉。

1.1 控制系统软件LEASUN MFTPRO是一款全新的工业以太网分布式架构的大型音乐喷泉专业控制软件，是基于情感特征识别，集合智能音乐控制、可编程序控制、手动控制技术为一体的音乐喷泉控制系统。

在本系统中，智能音控模式选择WAV 文件作为播放音源，全自动实时音控模式可选择任意格式音频文件、光驱、麦克、CD机或现场K歌、DJ表演等音频设备的线路输出作为播放音源，软件自动识别震撼、思念、抒情、喜悦、激昂、欢快、热烈等乐曲的基本情感特征，转换为控制信号，经过同步处理后通过信号输出卡输出到外围具体控制单元，即根据水型组态规则控制潜水泵、电磁阀、水下彩灯和变频器等执行机构，将视觉感受与听觉感受融为一体。

当人们感受各种音响时，会不自觉的把这些听觉感受和其它非听觉器官的感受联系起来，这种现象称为联觉，属于一种异质异构多一同态对应现象。

一般情况下，高音区的音符经常和明亮的视觉感受、积极或快乐的情态感受等联系在一起，低音区的音符经常和昏暗的视觉感受、消沉或哀伤的情态感受等联系在一起；舒缓的节奏容易让人感受到开阔的空间或较为平静的情绪，而急促的节奏则容易让人感到空间狭窄、情绪躁动等等。

喷泉曲目的编配就是根据联觉现象来组态各种水型，好比编导一场舞蹈一样，为使演出成功，导演需要考虑舞蹈演员以何种体态动作来表现音乐的情感魅力。

LEASUN MFTPRO基于WindowsXP、Windows7操作系统，有非常优越的性能价格比。

它具有以下功能特色：1.采用自适应100M以太网连接，布线便捷，方便实现远程控制。

前言本实验装置是我公司实地考察实际的大型音乐喷泉的基础上加入了诸多智能化元素，根据教学需要对音乐喷泉进行创新性模拟的实训装置。

装置采用PLC控制，音乐播放时通过音频转换模块将音频信号转换成模拟信号传送给PLC的模拟输入模块，然后再通过PLC的输出信号来控制变频器的输出频率，达到控制喷水高度效果。

另外，还设置了温度、压力、液位控制系统。

系统主要包括一个水箱，一个水罩，一台DVD播放器，一套音箱、十三个水泵、40点PLC、ADDA模块、变频器、一个水槽、一个液位变送器、一个压力变送器、一个温度变送器、一个加热器。

系统功能齐全、现场感强、智能化程度高，能很好地激发学生的学习兴趣。

可应用于各高等院校、职业学校、社会培训机构等，并可针对机械制造及自动化、电子自动化等相关专业的《PLC原理及应用》等课程开设实验课，也可作为本科生毕业设计、课程设计的课题。

还可作为工程技术人员的培训设备。

一、GE-FANUC简介及基本知识一、基本知识一）硬件介绍——PAC Systems RX3i的特点PAC Systems RX3i控制器是创新的可编程自动化控制器PAC Systems家族中最新增加的部件。

它是中、高端过程和离散控制应用的新一代控制器。

如同家族中的其它产品一样，PAC Systems RX3i的特点是具有单一的控制引擎和通用的编程环境，提供应用程序在多种硬件平台上的可移植性和真正的各种控制选择的交叉渗透。

使用与PAC Systems RX7i相同的控制引擎，新的PAC Systems RX3i在一个紧凑的、节省成本的组件包中提供了高级的自动化功能。

PAC Systems的可移植性的控制引擎在几种不同的平台上都有卓越的表现，使得初始设备制造商和最终用户在应用程序变异的情况下，能选择最适合他们需要的确切的控制系统硬件。

RX3i模块在一个小型的、低成本的系统中提供了高级功能，它具有下列优点：1）把一个新型的高速底板（PCI-27mhz）结合到现成的90-30系列串行总线上。

音乐喷泉掌控系统简介音乐喷泉掌控系统简介1. 系统简介音乐喷泉掌控系统是综合当今国际上先进科技成绩，集音乐掌控、程序掌控、人工智能掌控技术于一体的工业现场掌控系统。

其上位机是多媒体工业PC机或电脑音乐喷泉主控器，它能实现全程实时音控，自行识别乐曲旋律、节奏、乐感和音频强弱度。

该系统使音乐喷泉在电脑指挥下，跟随音乐旋律不绝改换水型，并与音乐同步。

2. 系统性能指标⑴系统多媒体软件包含曲目管理，乐曲编配以及多媒体演播。

⑵开放式结构，乐曲编配技巧对用户开放，有方便的交互式操作掌控界面，客户可自行选定播放乐曲。

⑶音乐喷泉的计算机动态仿真与实时监控系统。

⑷同一系统有多种工作运行方式：手动掌控、程序掌控、音乐掌控、无人操作自动定时掌控。

⑸采用数码式音乐信号处理技术，将音乐信号进行频谱分析和延时处理，使喷泉和音乐同步，节奏同步，同步精度实现0.1秒。

⑹水泵的掌控方式有变频器调速、多级并联、PWM数码掌控及开关量掌控。

⑺由于采用了RS485总线数字通信技术，使系统掌控水泵、阀门及彩灯的点数可无限扩展，抗干扰性强，精度高。

⑻乐曲可以由传统的CD、VCD、DVD机播放或多媒体电脑供应，现一般多用多媒体电脑。

⑼阀门掌控回路中全部采用故障自动恢复系统。

3. 系统应用范围系统可应用于大型广场音乐喷泉、湖中喷泉、室内舞台表演喷泉、宾馆景观喷泉、公园游乐喷泉、园林景观喷泉、名人主题公园喷泉、企业形象喷泉、住宅小区喷泉等。

4. 系统配套方式客户可以依据需要，选择下列任意一种系统：⑴程控喷泉掌控系统：它是采用已预先编辑好的程序，定时循环固定或随机更改各种水形组合，若加上彩色灯光，便成为“彩色程控喷泉”。

⑵跑泉掌控系统：跑泉是在电脑音乐喷泉主控器指挥下，由电磁阀依次次序开闭来掌控一长列喷嘴而产生出动态水形。

跑泉掌控器可更改几十种花型，并可变化其速度，最快响应速度为20毫秒。

⑶电脑音乐喷泉掌控系统：它是由一台电脑音乐喷泉主控器，下挂若干台电脑喷泉掌控器，以及多条电脑跑泉掌控器，构成的一个集成掌控系统。

PCL实验报告——音乐喷泉控制
一、实验目的
本次实验旨在通过单片机控制，实现音乐喷泉的控制，使其喷水同步于音乐节奏，形成美妙的音乐喷泉效果。

二、实验原理
音乐喷泉是一种运用音乐和水的高科技景观艺术，它整合了水、光、音、电等多种元素，是现代文化奥妙的结晶。

本次实验音乐喷泉控制的原理是通过单片机程序控制舞台上的水泵、灯光，实现与音乐一起表演。

三、实验内容
本次实验使用的单片机是STC89C52，其控制流程包含：
1、开启水泵
2、通过PWM控制舞台上不同颜色的灯光，让其同步于音乐节奏变化
3、控制水泵喷水的量，调节时需要注意喷泉喷泻的高度
四、实验步骤
1、确定实验电路图和电路板，构建电路。

（电路图见下图）
2、安装软件—Keil和Proteus，编写程序和实验仿真。

3、实验测试、调试，不断优化，直到控制效果达到理想状态。

五、实验成果
六、实验总结
本次实验通过单片机控制，将水、光、音无缝融合成为美妙的音乐喷泉效果，充分展示了单片机的强大控制能力以及其在各种领域的广泛应用价值和前景。

同时，实验过程中还深刻感受到了科技创新对人类文明进步所带来的推动作用，提高了对计算机原理和学科内涵的理解和认识。

我们相信，在未来的学习和工作中，透过科技，展现人类的创造力和智慧，必将开启一段更为美好的时代。

基于PLC的音乐喷泉控制系统设计及实现音乐喷泉是一种集音乐与喷泉表演于一体的艺术形式，通过喷泉的喷射、舞动和灯光的变化，配合音乐的节奏和旋律，为观众创造出美妙的视听享受。

为了实现精确的控制和协调的表演，基于PLC的音乐喷泉控制系统应运而生。

本文将详细介绍PLC控制器在音乐喷泉中的设计及实现。

1. 系统概述基于PLC的音乐喷泉控制系统是通过PLC控制器实现对音乐喷泉的喷射、灯光、音乐等各个元素的精确控制和协调。

该系统具备以下功能：- 音乐播放控制：通过PLC控制器连接音乐播放设备，实现对音乐的播放控制，确保音乐与喷泉表演的协调统一。

- 喷泉喷射控制：利用PLC控制器控制电磁阀、水泵等装置，实现对各个喷泉口的喷射时间和水流量的精确控制，从而形成不同形状和高度的喷泉效果。

- 灯光控制：通过PLC控制器连接灯光设备，可以实现对喷泉灯光的颜色、亮度、闪烁效果的精确控制，增强艺术表现力。

- 故障告警处理：通过PLC控制器对各个传感器进行监测，一旦发生故障或异常情况，系统能够及时发出告警信号，并采取相应的措施进行处理。

2. 系统设计2.1 系统架构设计基于PLC的音乐喷泉控制系统的架构包括PLC控制器、音频控制模块、喷泉控制模块、灯光控制模块、传感器模块等多个部分。

PLC控制器作为核心控制单元，负责系统整体的控制和协调。

2.2 PLC程序设计PLC的程序设计是整个控制系统的关键部分。

根据实际需求，我们可以采用Ladder Diagram（梯形图）等编程语言进行程序设计。

程序设计中需要考虑以下几个方面：- 音乐控制：根据输入音乐信号的节奏和旋律，设置相应的定时器和计数器，实现音乐与其他控制元素的协调。

- 喷泉控制：根据喷泉的设计需求，设置相应的输出口控制喷泉的喷射时间和水流量，通过PLC的模拟输出实现连续调节。

- 灯光控制：通过PLC的数字输出控制灯光的开关、颜色、亮度等参数，实现灯光与音乐喷泉的协调变化。

3. 系统实现3.1 硬件实现在基于PLC的音乐喷泉控制系统中，需要选择适合的PLC控制器、音频设备、喷泉设备、灯光设备以及传感器。

小型音乐喷泉控主要部分程序ORG 0000HAJMP MAIN ；复位入口ORG 0003HLJMP INT0ORG 0013HLJMP INT1ORG 0100HMAIN：MOV SP，#60HSETB PX0 ；设定外部中断INT0为高优先级SETB EX0 ；开启外部INT0中断SETB EX1 ；开启外部INT1中断SETB EA ；开总允许中断DELAY0：MOV R5，#100 ；开机10秒后没有按键启动音乐程序DEL0：MOV R6 #200DEL1：MOV R7，#248DEL2：DJNZ R7，DEL2DJNZ R6，DEL1DJNZ R5，DEL0AJMP DO2DO：CJNE R6，#0BH，DO1 ；不是停止键转向DO1LCALL STOP ；转向停止子程序DO1：CJNE R6，#0AH，DO2 ；不是启动现场采集键转向DO2 LCALL DIAN ；转向控制电磁阀子程序LCALL LUMP ；转向控制灯光子程序CIRCLE1：LCALL START-AD ；转向采集数据子程序LCALL CHULIKOU1 ；转向数据处理并调速子程序AJMP CIRCLE1DO2：LCALL DIAN ；转向控制电磁阀子程序LCALL LUMP ；转向控制灯光子程序CIRCLE2：LCALL START-MU ；转向音乐程序（内含调速子程序）AJMP CIRCLE2求出键码子程序模块INT0：MOV 32H, #00HMOV 33H, #00HMOV 34H, #00HMOV SP, #70HKEY-SUB: MOV DPTR, #0EF00H ；初始化2#8155,PA口为基本输出口PB口为基本输出口,PC口输入口MOV A, #1HMOVX @ DPTR, ABEGIN: NOPLCALL DISPLAY ；显示数据LCALL JUDGE ；全列置0扫描,判断有无键按下JNZ ENTER1 ；若有键按下,则继续SJMP BEGIN ；若没有键按下,则返回,ENTER1: NOPLCALL DELAY5 ；调用延时子程序,防止抖动LCALL JUDGE ；重新判断有无键按下JNZ ENTER2 ；若有键按下,则说明的确有键按下SJMP BEGIN ；没有键按下, 则返回,继续检测ENTER2: MOV R2, #0FEH ；若有键按下,开始扫描列MOV R1, #00H ；列号放在R1中,第一列的列号定义为00HNEXT-L: MOV DPTR, #0EF01H ；PA口地址MOV A, R2 ；扫描码送AMOVX @DPTR, A ；输出扫描码INC DPTRMOVX A, @DPTR ；读PB口的内容JB ACC.0, LINE1 ；判断第一行有无键按下，为1无键按下MOV A, #00H ；行码送ASJMP KEY-CODE ；再确定按键的键号LINE1: JB ACC.1, LINE2 ；判断第二行有无键按下MOV A, #04H ；行码送ASJMP KEY-CODE ；再确定按键的键号LINE2: JB ACC.2, LINE3 ；判断第三行有无键按下MOV A, #8H ；行码送ASJMP KEY-CODE ；再确定按键的键号LINE3: JB ACC.3, NEXT ；判断第四行有无键按下MOV A, #0CH ；行码送ASJMP KEY-CODE ；再确定按键的键号KEY-CODE: ADD A, R1 ；行号加列号得出键码PUSH ACC ；键码入栈保护WAIT-REL: NOPLCALL JUDGE ；检验键是否松开JNZ WAIT-REL ；等待键断开POP ACC ；键码出栈MOV R6, A ；保护键码D：CJNE R6，#00H，D0001 ；是数字键输出显示，不是数字键返回主程序LCALL DISPLAYD0001：CJNE R6，#01H，D0002；LCALL DISPLAYD0002：CJNE R6，#02H，D0003；LCALL DISPLAYD0003：CJNE R6，#03H，D0004；LCALL DISPLAYD0004：CJNE R6，#04H，D0005；LCALL DISPLAYD0005：CJNE R6，#05H，D0006；LCALL DISPLAYD0006：CJNE R6，#06H，D0007；LCALL DISPLAYD0007：CJNE R6，#07H，D0008；LCALL DISPLAYD0008：CJNE R6，#08H，D0009；LCALL DISPLAYD0009：CJNE R6，#09H，KEY-NOLCALL DISPLAYNEXT: INC R1 ；扫描下一列MOV A, R2；JNB ACC.3, KEY-NO ；四列扫描完还没有键按下的话，认为是干扰信号，程序返回RL AMOV R2, ASJMP NEXT-LJUDGE: MOV DPTR, #0EF01H ；PA口地址MOV A, #00H ；全列置0扫描,判断有无键按下MOVX @DPTR, AINC DPTRMOVX A, @DPTR ；读PB口数据CPL A ；无键按下结果为零ANL A, #0FH ；屏蔽高位RETKEY-NO: RETI显示子程序模块DISPLAY：MOV 33H，32H ；递推显示MOV 32H，31HMOV 31H，30HMOV R3，#33HNO-DIS：MOV A，@R3MOVC A，@A+DPTRMOV SBUF，ACLR TIJNB TI, $DEC R3CJNE R3, #30H, NO-DIS ；转向继续显示RETDELAY5：MOV 20H, #1FH ；延时子程序DL2: MOV 21H, #0FFHDL1: DJNZ 21H, DL1DJNZ 20H, DL2RETLEDTABLE: ；LED字型码表DB 3FH, 06H, 5BH, 4FH, 66H,DB 6DH，7DH, 07H, 7FH, 6FHEND控制电磁阀子程序模块DIAN：MOV A，31H ；求出花型数据ADD A，32HADDC A，33HMOV 34H，A ；保存起来MOV DPTR，#0F700H ；指向1#8155命令口MOV A，#3H ；设置命令字MOVX @DPTR, AINC DPTR ；指向1#PA口MOV A，34HMOVX @DPTR，A ；高电平口使电磁阀有电INC DPTR ；指向1#PB口MOV A，R7MOVX @DPTR, ARET采集数据子程序START-AD：MOV DPTR，#7FFFH ；使DPTR指向MAXll8的端口地址，如图为7FFFHMOV R5，00H ；R5指向某一通道，指向1N0MOV A，R5MOVX @DPTR，A ；启动R5所指通道WEND：JB P1.0，WEND ；判是否转换完毕MOVX A, @DPTR ；读取转换结果MOV R0， A ；把结果保存入R0MOV 36H， A ；把结果暂存入36H灯光控制子程序LUMP：MOV DPTR, #0EF00H ；初始化2#8155,PA口为基本输出口PB口为基本输出口,PC口输入口MOV A, #1HMOVX @DPTR, AINC DPTRINC DPTR ；指向2#8155PC口MOV A，#01HMOVX @DPTR, ARET停止节电子程序STOP：……JB P3.2, $ ；在INT0变低前原地等待，有中断键按下，返回主程序RET音乐程序模块START-MU：ORG 00H ；主程序起始地址JMP START ；跳至主程序ORG 0BH ；TIMER0中断起始地址JMP TIM0 ；跳至TIMER0中断子程序START：MOV TMOD，#01H ；设TIMER0在MODE1MOV IE，#82H ；中断使能START0：MOV 30H，#00H ；取简谱码指针NEXT：MOV A，30H ；简谱码指针载入AMOV DPTR，#TABLE ；至TABLE取简谱码MOVC A，@A+DPTRMOV R2， A ；取到的简谱码暂存于R2JZ END0 ；是否取到00（结束码）？ANL A，#0FH ；不是，则取低4位（节拍码）MOV 90H, A ；为调速保存数据MOV R5， A ；将节拍码存入R5MOV A，R2 ；将取到的简谱码再载入ASWAP A ；高低4位交换ANL A，#0FH ；取低4位（音符码）MOV 90H， A ；保存音符码，为调速做准备JNZ SING ；取到的音符码是否为0？CLR TR0 ；是，则不发音JMP D1 ；跳至D1SING：DEC A ；取到的音符码减1（不含0）MOV 22H， A ；存入（22H）RL A ；乘2MOV DPTR，#TABLE1 ；至TABLE1取相对的高位字节计数值MOVC A，@A+DPRTMOV TH0， A ；取到的高位字节存入TH0MOV 21H， A ；取到的高位字节存入（21H）MOV A，22H ；再载入取到的音符码RL A ；乘2INC A ；加1MOVC A，@A+DPRT ；至TABLE1取相对的低位字节计数值MOV TL0，A ；取到的低位字节存入TL0MOV 20H，A ；取到的低位字节存入（20H）SETB TB0 ；启动TIMER0D1：CALL CHULIKOU ；调用以1/4拍为基本单位时间的调速子程序INC 30H ；取简谱码指针加1JMP NEXT ；取下一个码END0：CLR TR0 ；停止TIMER0JMP START0 ；重复循环TIM0：PUSH ACC ；将A的值暂存于堆栈PUSH PSW ；将PSW的值暂存于堆栈MOV TL0，20H ；重设计数值MOV TH0，21HCPL P1.0 ；将P1.0位反相POP PSW ；至堆栈取回PSW的值POP ACC ；至堆栈取回A的值RETI ；返回主程序TABLE1：DW 64260, 64400, 65524, 64580DW 64684, 64777, 64820, 64898DW 64968, 65030, 65058, 65110DW 65157, 65178, 65217TABLE：；1DB 82H,01H,81H,94H,84HDB 0B4H,0A4H,04HDB 82H,01H,81H,94H,84HDB 0C4H,0B4H,04H；2DB 82H,01H,81H,0F4H,0D4HDB 0B4H,0A4H,94HDB 0E2H,01H,0E1H,0D4H,0B4HDB 0C4H,0B4H,04H；3DB 82H,01H,81H,94H,84HDB 0B4H,0A4H,04HDB 82H,01H,81H,94H,84HDB 0C4H,0B4H,04H；4DB 82H,01H,81H,0F4H,0D4HDB 0B4H,0A4H,94HDB 0E2H,01H,0E1H,0D4H,0B4HDB C4H,0B4H,04HDB 00TABLE2：DB 04H，05H，06HDB 09H，0AH，0BH，0CH，0DH，0EHDB 11H，12H，13H，14H，15H，16HEND调速子程序模块（以1/4拍为基本单位时间的调速子程序）CHULIKOU: MOV DPTR，#TABLE2MOV A，90H ；90H里为音符简谱码MOV A，@A+DPTR ；找到调速码MOV R0, ACJNE R0, #0FH, ZHUANZHUAN: JC NEG ；R0<0EHLJMP HIEGH ；高速六档NEG: CJNE R0,#07H,XIAMXIAM: JC DISHU ；R0<07H，低速四档LJMP ZHONGSHU ；中速六档HIEGH：CLR P2.2 ；TH晶闸管导通MOV A, 34HANL A #7H ；#0000 0111MOV 95H，ALCALL DELAY1 ；TH晶闸管按周期比例导通SETB P2.2NOPNOPCLR P2.1 ；TM晶闸管导通MOV A, #06HCLR CSUBB A, R7MOV 95H, ALCALL DELAY1 ；TM晶闸管按周期比例导通SETB P2.1DJNZ R5，HIEGHRETZHONG：CLR P3.1 ；TM晶闸管导通MOV A, 34HANL #7H ；#000 00 111MOV 95H， ALCALL DELAY1 ；TM晶闸管按周期比例导通SETB P2.1NOPNOPCLR P2.0 ；TL晶闸管导通MOV A, #06HCLR CSUBB A, R7MOV 95H, ALCALL DELAY1 ；TL晶闸管按周期比例导通SETB P2.0DJNZ R5，ZHONGRETDISHU：CLR P2.0 ；TL晶闸管导通MOV A, 34HANL #7H ；#0000 0111MOV 95H， ALCALL DELAY1 ；TL晶闸管按周期比例导通SETB P2.0MOV A, #06HCLR CSUBB A, R7MOV 95H, ALCALL DELAY1 ；TL晶闸管周期比例外不导通DJNZ R5，DISHURETDELAY1：MOV R7，#02 ；D2：MOV R4 95HD3：MOV R3，#248DJNZ R3，﹩DJNZ R4，D3DJNZ R7，D2RETCHULIKOU1: ……8051接收程序ORG 00HSTART：MOV SCON, #50H ；UART工作在MODE1，SM1=1，REN=1MOV TMOD, #20H ；TIMER1工作在MODE2，M2M1=10，自动重装初值的8位计数器MOV TH1, #F3H ；波特率2400 bit/sMOV TL1, #0F3H ；设置初值SETB TR1 ；启动TIMER1A1: JB RI, UART ；RI是否为1？是表示接收到JMP A1UART: MOV A, SBUF ；程序载如程序存储器MOV R0 ACLR RIJMP AI……END。
