4种常用气象作图软件在绘制站点雨量图中的应用使用ArcGIS、Surfer、GrADS、NCL 4种气象常用的作图软件进行了站点雨量图绘制，介绍了其较为详细的操作步骤、部分源程序及所得的图像，并对每种软件在绘制站点雨量图时的优劣进行了比较。
结果表明，4种软件在绘图中各有优势，使用者可根据喜好自行选择。
推荐使用NCL和Surfer软件来绘制站点雨量图，这2种软件在站点数据的插值和圖像的绘制中相对更为便捷，绘制的图形也极为美观。
NCL[1]、GrADS[2]、Surfer[3]、ArcGIS[4]都是常用的作图软件，均在气象领域有着广泛的应用。
NCL（NCAR Command Language）是美国国家大气中研究中心（NCAR）专为科学数据处理及可视化而设计的绘图软件，尤其在气象数据分析处理方面优势明显，且绘制图形细腻美观。
GrADS（Grid Analysis and Display System）是美国马里兰大学气象系开发的一款气象数据分析绘图软件，具有操作简单、功能强大、显示快速等特点。
Surfer是美国Golden Software公司开发的一款绘制2D、3D图形的软件，具有强大的插值和绘图能力，在地学和气象学领域应用广泛。
ArcGIS是美国ERSI公司开发的一套完整的GIS平台产品，具有强大的地图制作、空间数据管理、空间分析、空间信息整合、发布与共享功能，也可用于气象领域的图形绘制。
目前，关于上述几种软件在气象上绘图应用的文献报道较多[5-8]，但大多报道都比较简单，部分文献没有给出源程序，而同时使用几种软件进行绘图的文献则相对较少。
笔者使用上述4种作图软件，分别对江苏省常州市的站点雨量进行了绘图，给出了较为详细的操作步骤和部分源程序及所得的图像，并比较了各种软件在绘制站点图时的优劣，以期为相关人士绘制站点雨量图提供参考。
1数据资料使用的试验数据为江苏省常州市80个自动站（3个国家站、77个区域站）2017年3月13日的24 h雨量（文件名为rain.txt），数据包括序号、经度、纬度、站名和雨量（如表1所示），来源为常州市气象局。
由降雨点数据生成降雨量等值线图如何利用区域内（一般指县）的降雨站点降雨量推算整个区域的降雨等值线或者降雨分布图？？
数据：站点的X、Y坐标值，月降雨量或年降雨量数据，区域范围矢量面文件（栅格图需要校正和矢量化边界）
点数据，（点名，降雨量）
软件：arcgis 和 excel
具体过程：
（1）arcmap 建立点文件，并赋降雨量属性值
（2）点击 arctoolbox---spatial analyst tools ---interpolation---topo to raster 如下图输入点文件、选择年降雨量、point elvation、输出路径和名称、边界范围等ok！
（3）裁剪范围内的降雨量值
点击 arctoolbox---spatial analyst tools --extraction--extract by mask
如此完成了一副实用漂亮美观的降雨等值线图。
还可以加入等值线和数值等。
觉得不错就顶顶顶顶~~~~~~~~~~~~~~~~~~~~留言哦呵呵呵！！1。
《GIS 应用技术》课程课间实验报告基于 ArcGIS 的中国2011 年降水量分布图制作学号姓名：班级：指导教师：测量与空间信息处理实验基于 ArcGIS 的中国2011 年降水量分布图制作一、实验目的及所用软件版本1、实验目的（1）了解和熟悉 ArcGIS 的基本操作和工作原理（2）了解和熟悉 ArcGIS 底图制作、空间降水插值、地图整饰直到最后成图的整个过程的基本操作2、实验软件所用版本实验软件 ArcGIS二、实验内容及问题背景1、实验内容本次实验主要内容包括以下部分：（1）底图的制作。
这一部分介绍衬托专题图的底图的制作，这一部分的结果还可以作为其它专题图的底图；（2）中国年降水量插值。
这一部分介绍用ArcGIS 的空间插值方法将气象站点的降水量数据插值得到全国范围内的降水分布；（3）地图整饰。
这一部分介绍添加地图要素和美化及最后出图；当前绝大多数的 GIS 软件都能够提供对数据处理的功能，本实验以ArcGIS 为例完成以上工作。
2、实验内容所涉及的问题背景在今年的 Esri 中国用户大会上，我听了几场关于ArcGIS 用于制图方面的讲座，也在体验区与Esri中国的技术老师有一些交流。
一直觉得ArcGIS 在空间数据管理和分析方面很强大，而在制图方面却表现得不怎么样。
我看到在国内很多人制图用的是CorelDraw 、AI（可能不仅仅是国内，国外的专业制图也是），诚然这些软件作为专门的图形软件，在很多方面有不可比拟的优势，但是对于地理信息制图来说，图形不能和地理信息相关联却是这些软件最大的软肋。
而ArcGIS 越来越注重在制图方面的发展与应用，每年举办的制图大赛就是推广之一。
三、实验原理与数学模型本实验主要从实际要求出发，经过对以中国年降水量分布图的制作为例详细地介绍了数据的获取、预处理、空间降水插值直到最后成图的整个过程。
共分为三个部分：第一部分：底图的制作。
这一部分介绍衬托专题图的底图的制作，这一部分的结果还可以作为其它专题图的底图；第二部分：中国年降水量插值。
第26卷第6期2008年12月水 电 能 源 科 学Water Resources and Power Vol.26No.6Dec.2008文章编号:100027709(2008)0620008204基于Surfer 和Arc GIS Engine 的雨量等值线自动生成法傅希德1 唐 俊2 张晓盼3 袁晓辉4(1.湖北省气象科技服务中心,湖北武汉430074;2.湖北省气象信息保障中心,湖北武汉430074;3.武汉理工大学资源与环境工程学院,湖北武汉430070;4.华中科技大学水电与数字化工程学院,湖北武汉430074)摘要:介绍了一种充分利用Surfer 软件和Arc GIS Engine 开发组件等现有技术工具实现矢量等值线雨量自动绘制的方法。
实例表明,应用效果很好。
关键词:等值线;GIS ;Surfer ;Arc GIS Engine 中图分类号:P426.61+3文献标志码:A收稿日期:2008208210,修回日期:2008209210基金项目:国家自然科学基金资助项目(50779020)作者简介:傅希德(19532),男,高级工程师、总工程师,研究方向为计算机网络通信系统和气象系统工程应用,E 2mail :xidef u @ 在实际气象应用中,需对大量各种气象数据要素绘制等值线进行分析。
目前,以位图格式绘制的等值线已不能解决如下问题:在等值线图上叠加行政区划等信息;精确叠加显示和标注关键地物(河流、水库、公路、铁路、输电线路等);用户对图形显示和打印精细程度的较高要求。
随着GIS 技术的发展,绘制有关数据信息矢量格式的等值线并综合显示地理信息数据已成为可能。
鉴此,本文结合气象资料存储与气象信息查询系统开发,比较了Surfer 和Arc GIS Engine 绘制和显示雨量等值线的优缺点,介绍了基于Surfer 和Arc GIS Engine 开发组件实现矢量等值线绘制方法,在中国长江电力股份公司三峡水利梯调中心气象服务及湖北省气象决策服务和天气会商中应用效果很好。
《GIS应用技术》课程课间实验报告基于ArcGIS的中国2011年降水量分布图制作姓名：学号班级：指导教师：测量与空间信息处理实验基于ArcGIS的中国2011年降水量分布图制作一、实验目的及所用软件版本1、实验目的（1）了解和熟悉ArcGIS的基本操作和工作原理（2）了解和熟悉ArcGIS底图制作、空间降水插值、地图整饰直到最后成图的整个过程的基本操作2、实验软件所用版本实验软件二、实验内容及问题背景1、实验内容本次实验主要内容包括以下部分：（1）底图的制作。
这一部分介绍衬托专题图的底图的制作，这一部分的结果还可以作为其它专题图的底图；（2）中国年降水量插值。
这一部分介绍用ArcGIS的空间插值方法将气象站点的降水量数据插值得到全国范围内的降水分布；（3）地图整饰。
这一部分介绍添加地图要素和美化及最后出图；当前绝大多数的GIS软件都能够提供对数据处理的功能，本实验以为例完成以上工作。
2、实验内容所涉及的问题背景在今年的Esri中国用户大会上，我听了几场关于ArcGIS用于制图方面的讲座，也在体验区与Esri中国的技术老师有一些交流。
一直觉得ArcGIS在空间数据管理和分析方面很强大，而在制图方面却表现得不怎么样。
我看到在国内很多人制图用的是CorelDraw、AI（可能不仅仅是国内，国外的专业制图也是），诚然这些软件作为专门的图形软件，在很多方面有不可比拟的优势，但是对于地理信息制图来说，图形不能和地理信息相关联却是这些软件最大的软肋。
而ArcGIS越来越注重在制图方面的发展与应用，每年举办的制图大赛就是推广之一。
三、实验原理与数学模型本实验主要从实际要求出发，经过对以中国年降水量分布图的制作为例详细地介绍了数据的获取、预处理、空间降水插值直到最后成图的整个过程。
共分为三个部分：第一部分：底图的制作。
这一部分介绍衬托专题图的底图的制作，这一部分的结果还可以作为其它专题图的底图；第二部分：中国年降水量插值。

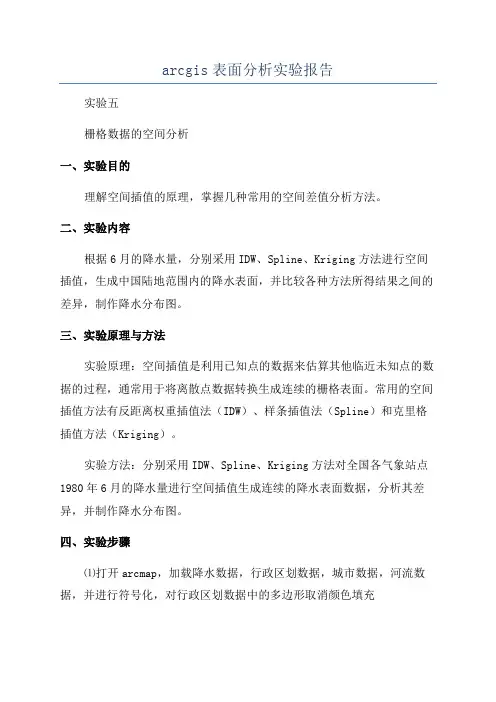

arcgis表面分析实验报告实验五栅格数据的空间分析一、实验目的理解空间插值的原理，掌握几种常用的空间差值分析方法。
二、实验内容根据6月的降水量，分别采用IDW、Spline、Kriging方法进行空间插值，生成中国陆地范围内的降水表面，并比较各种方法所得结果之间的差异，制作降水分布图。
三、实验原理与方法实验原理：空间插值是利用已知点的数据来估算其他临近未知点的数据的过程，通常用于将离散点数据转换生成连续的栅格表面。
常用的空间插值方法有反距离权重插值法（IDW）、样条插值法（Spline）和克里格插值方法（Kriging）。
实验方法：分别采用IDW、Spline、Kriging方法对全国各气象站点1980年6月的降水量进行空间插值生成连续的降水表面数据，分析其差异，并制作降水分布图。
四、实验步骤⑴打开arcmap，加载降水数据，行政区划数据，城市数据，河流数据，并进行符号化，对行政区划数据中的多边形取消颜色填充⑶点击spatial analyst→interpolate to raster→inverse distance weighted，在input points下拉框中输入rain1980，z字段选择rain，像元大小设置为10000求三者最大值与最小值的差值，并转化为整形数据，进行符号化，分为三类⑷采用样条差值点击spatial analyst→interpolate to raster→spline，在input points下拉框中输入rain1980，z字段选择rain，像元大小设置为10000求三者最大值与最小值的差值，并转化为整形数据，进行符号化，分为三类⑸采用点击spatial analyst→interpolate to raster→kriging，在input points下拉框中输入rain1980，z字段选择rain，像元大小设置为10000求三者最大值与最小值的差值，并转化为整形数据，进行符号化，分为三类结果为三次插值求平均，分为4类制作降水量分布图，添加图名，图框，指北针，图例，比例尺五、实验总结1、栅格数据空间分析可以运用到哪些领域？栅格数据结构简单、直观、非常利于计算机操作和处理，是GIS常用的空间基础数据格式，基于栅格数据的空间分析是GIS空间分析的基础，也是GIS空间分析模块（Spatial Analyst）的核心内容。

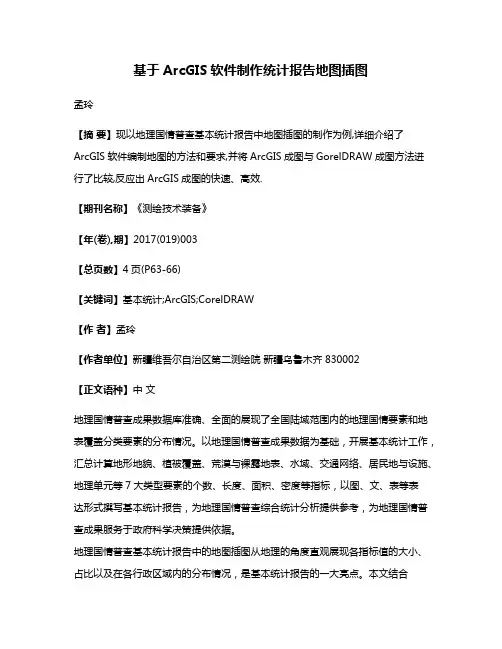

基于ArcGIS软件制作统计报告地图插图孟玲【摘要】现以地理国情普查基本统计报告中地图插图的制作为例,详细介绍了ArcGIS软件编制地图的方法和要求,并将ArcGIS成图与GorelDRAW成图方法进行了比较,反应出ArcGIS成图的快速、高效.【期刊名称】《测绘技术装备》【年(卷),期】2017(019)003【总页数】4页(P63-66)【关键词】基本统计;ArcGIS;CorelDRAW【作者】孟玲【作者单位】新疆维吾尔自治区第二测绘院新疆乌鲁木齐830002【正文语种】中文地理国情普查成果数据库准确、全面的展现了全国陆域范围内的地理国情要素和地表覆盖分类要素的分布情况。
以地理国情普查成果数据为基础，开展基本统计工作，汇总计算地形地貌、植被覆盖、荒漠与裸露地表、水域、交通网络、居民地与设施、地理单元等7大类型要素的个数、长度、面积、密度等指标，以图、文、表等表达形式撰写基本统计报告，为地理国情普查综合统计分析提供参考，为地理国情普查成果服务于政府科学决策提供依据。
地理国情普查基本统计报告中的地图插图从地理的角度直观展现各指标值的大小、占比以及在各行政区域内的分布情况，是基本统计报告的一大亮点。
本文结合ArcGIS软件的制图功能，介绍如何快速编制《地理国情普查基本统计报告编写规定》中的地图插图。
四至点分布图反应的是统计单元（一般以县市为统计单元）最北、最南、最西、最东的地理位置和坐标，坐标值可通过基本统计软件生成的基本统计基础表中的地汇7-1读取。
具体制作方法如下：（1）先将地汇7-1表中的内容编辑为县市名称与对应坐标的二维表，其中最北经度用“NL”表示，最北纬度用“NB”表示；最南经度用“SL”表示，最南纬度用“SB”表示；最东经度用“EL”表示，最东纬度用“EB”表示；最西经度用“WL”表示，最西纬度用“WB”表示；并将编辑好的Excel表格存储为Excel 97-2003工作薄类型。
表格的编辑参照图1所示：（2）在ARCGIS软件中加载该EXCEL文件对应的工作表，一般为“Sheet1”，选中该表格点击鼠标右键“显示XY数据”，将X字段设置为行政区北坐标的经度NL，Y字段设置为行政区北坐标的纬度NB，这样就实现了将行政区最北经度和最北纬度坐标转化为矢量点数据，依照上述方法依次将“南”“东”“西”坐标展点。
ArcGIS数据生产与精细化制图之中国年降水量分布图的制作本文以中国年降水量分布图的制作为例详细地介绍了数据的获取、预处理、空间降水插值直到最后成图的整个过程。
共分为三个部分：第一部分：底图的制作。
这一部分介绍衬托专题图的底图的制作，这一部分的结果还可以作为其它专题图的底图；第二部分：中国年降水量插值。
这一部分介绍用ArcGIS的空间插值方法将气象站点的降水量数据插值得到全国范围内的降水分布；第三部分：地图整饰。
这一部分介绍添加地图要素和美化及最后出图。
第一部分：底图的制作Step 1-1：数据准备总共包含五个文件：bou2_4l.shp：中国政区的线文件，在这个线文件里包含了南海的九段线bou2_4p.shp：中国政区的面文件rivers.shp：世界主要河流cntry02.shp：世界国家面文件省会城市.shp：中国省会城市点文件注意：ITT提供的两个文件没有设置坐标系，需要先在Catalog中将这两个文件（rivers.shp 和cntry02.shp）的地理坐标系设为WGS84。
Step 1-2：设置投影打开ArcMap将这些文件添加进去，接下来我们要给Dataframe设置一个投影坐标系。
由于我们要做的是中国全国的降水量分布，我们使用等面积的Albers投影。
右击Layers->Properties->Coordinate System选项卡->new Project System，选择Albers，设置中央经线105，标准纬线25度，47度，在地理坐标系中选择WGS84。
设置如图：Step 1-3：放大图我们可以看到，沿海一带有很多面积很小的岛屿，为了制图的美观，我们需要删掉一些面积小的岛屿，但是在这之前，我们必需把南海诸岛以及台湾周围的岛屿保留下来（原因大家都懂的）。
关闭其它图层（只留下政区图层bou2_4p），开始编辑进入编辑状态，选中南海的那些岛屿以及台湾周边岛屿，如图：在bou2_4p图层上右击选择Selection->Create Layer From Selected Features。
1、先将降水量数据和行政区划数据，加入到arcmap中。
2、在菜单栏空白处，右键打开【Geostatistical Analyst】，再打开【统计向导】
3、选择【克里金法】，在右边数据集中选择【降雨量】字段，如果有和【降雨量】相关联的字段，如高程，可以依次添加在数据集2...，然后点击下一步
4、再弹出的设置中选择平均值或者包括全部，也可以按需求选择。
6、
8、
9、完成后发现围未覆盖全图。
10、双击打开结果图层，将围选择要覆盖的【行政区】。
11、要使结果围和行政区匹配，先将行政区导出后合并为一个裁剪图层。
12、将clip图层，画一个覆盖行政区的矩形，反向裁剪后，样式设置成白色。
13最后克里金结果导出值会变，暂时只能在arcmap里面用。
《GIS应用技术》课程课间实验报告基于ArcGIS的中国2011年降水量分布图制作姓名：学号班级：指导教师：测量与空间信息处理实验基于ArcGIS的中国2011年降水量分布图制作一、实验目的及所用软件版本1、实验目的（1）了解和熟悉ArcGIS的基本操作和工作原理（2）了解和熟悉ArcGIS底图制作、空间降水插值、地图整饰直到最后成图的整个过程的基本操作2、实验软件所用版本实验软件ArcGIS二、实验内容及问题背景1、实验内容本次实验主要内容包括以下部分：（1）底图的制作。
这一部分介绍衬托专题图的底图的制作，这一部分的结果还可以作为其它专题图的底图；（2）中国年降水量插值。
这一部分介绍用ArcGIS的空间插值方法将气象站点的降水量数据插值得到全国范围内的降水分布；（3）地图整饰。
这一部分介绍添加地图要素和美化及最后出图；当前绝大多数的GIS软件都能够提供对数据处理的功能，本实验以ArcGIS 为例完成以上工作。
2、实验内容所涉及的问题背景在今年的Esri中国用户大会上，我听了几场关于ArcGIS用于制图方面的讲座，也在体验区与Esri中国的技术老师有一些交流。
一直觉得ArcGIS在空间数据管理和分析方面很强大，而在制图方面却表现得不怎么样。
我看到在国内很多人制图用的是CorelDraw、AI（可能不仅仅是国内，国外的专业制图也是），诚然这些软件作为专门的图形软件，在很多方面有不可比拟的优势，但是对于地理信息制图来说，图形不能和地理信息相关联却是这些软件最大的软肋。
而ArcGIS越来越注重在制图方面的发展与应用，每年举办的制图大赛就是推广之一。
三、实验原理与数学模型本实验主要从实际要求出发，经过对以中国年降水量分布图的制作为例详细地介绍了数据的获取、预处理、空间降水插值直到最后成图的整个过程。
共分为三个部分：第一部分：底图的制作。
这一部分介绍衬托专题图的底图的制作，这一部分的结果还可以作为其它专题图的底图；第二部分：中国年降水量插值。
这一部分介绍用ArcGIS的空间插值方法将气象站点的降水量数据插值得到全国范围内的降水分布；第三部分：地图整饰。
这一部分介绍添加地图要素和美化及最后出图。
四、实验过程描述1、制图前准备工作，首先打开ArcMap，新建本次工作文件夹MySixthJob，具体步骤如下：、双击图标，打开ArcMap ，如图，新建工作文件夹，如图图图、底图制作，具体步骤如下：、统一坐标，做好数据准备。
首先右键单击图层-选择添加数据-选择china_basic_map 文件夹-选择所有数据-点击添加，如图，显示和数据未知坐标参考-点击确定，效果如图添加成功效果如图图图图在本节中，我产生的问题是为什么要将坐标设置为GCS_WGS_1984，统一坐标我知道是为了数据相容和统一编辑处理。
查阅资料后，GCS_WGS_1984是世界级地理坐标系,即WGS84:World Geodetic System 1984,是为GPS全球定位系统使用而建立的坐标系统.也是全球所有卫星所用的坐标系统,主要参数是地球经纬度.因为本次数据中包括世界地图与世界河流，所以采用该坐标。
、导出数据。
首先查看数据框属性-WGS84，如图，将除开和的数据导出到新建文件夹S01DataSource，右击省会城市-数据-导出数据，效果如图，选择输出要素类到S01DataSource，并保存为省会城市.shp，效果如图，同理导出数据为中国线，如图，为中国政区，如图图图图图图接着对和进行投影，打开ArcToolbox-数据管理工具-投影和变换-要素-定义投影，输入要素，坐标设为WGS84，点击确定，如图，同理对进行投影，如图图图最后分别导出为河流、国家.shp，如图，，最后清空新建，导入保存数据，如图，至此第一步全部数据坐标统一完成。
图图图在本节中，我产生的问题是导出river和country数据时，出现如图错误，不能导出。
后重新导入原始数据，在Catalog中将这两个文件（和）的地理坐标系设为WGS84，再次导出既成功。
图、设置Albers投影，首先点击图层-属性-新建投影坐标，设置如图图接着把南海诸岛以及台湾周围的岛屿保留下来，首先选择中国政区，右击-编辑要素-开始编辑，点击选择，按住shift，选中南海的那些岛屿以及台湾周边岛屿，右击中国政区-选择-根据所选要素创建新的图层，最后如图图接着选择新生成的图层，导出数据，另命名为南海诸岛及周边岛屿，如图，点击确定，如图，最后效果如图图图图在本节中，我产生的问题是开始编辑中国政区数据时，出现如图警告。
后重新导出数据，然后再次打开。
图、删掉面积小的岛屿。
点击中国政区，继续进入编辑状态，点击选择，打开根据属性选择对话框，输入"AREA"< ，点击apply，选中面积为小于的多边形，删除，如图图接着停止编辑，保存编辑内容，最后效果如图图在本节中，我产生的问题是开始删除中国政区数据的条件为什么是AREA<，后来猜想应该是制图时候采用的比例尺寸问题，这个由于无法追踪，只能按着要求做了。
、提取中国轮廓线，这一步的目的是我们要分开中国在陆地上的国界和在海岸线上的国界，因为这两者在制图的时候是不同的。
打开ArcToolbox-数据管理工具-要素-面转线，将输出文件命名为“中国轮廓线雏形.shp”。
确保“识别存储面领域信息”选中（保留每条线段两边的多边形信息是下一步提取轮廓线的关键，点击确定，如图，自动导出，效果如图图图接着点击“中国轮廓线雏形.shp”，点击上方-选择-根据属性选择，选择“中国轮廓线雏形.shp”，选中LEFT_FID=-1的所有要素，点击确定，这个时候边界上的所有线要素就被选中了，如图图接着点击中国轮廓线雏形-选择-根据所选要素生成图层，如图，接着点击新生成的中国轮廓线雏形图层-数据-导出数据，保存为中国轮廓线，如图，，最后添加到图层，效果如图图图图图在本节中，我产生的问题是为什么选中LEFT_FID=-1或者RIGHT_FID=-1的所有要素，边界上的所有线要素就被选中了。
后来查阅帮助，发现选择识别和储存面领域信息就是识别面邻域关系并将该关系存储在输出中。
如果某个面的不同线段与不同的面共用边界，那么该边界将被分割成各个唯一公用的线段，这些线段的两个邻近面FID 值将存储在输出中，所以选中LEFT_FID=-1或者RIGHT_FID=-1的所有要素，边界上的所有线要素就被选中了。
、提取陆上国界和海上国界，新建一个点文件（坐标系设为WGS84），如图，选择中国轮廓线，进入编辑状态。
在辽宁与朝鲜的入海口处、广西与越南的入海口处创建两个点，保存并停止编辑，如图图图打开ArcToolbox，选择要素-在点处分割线，输入中国轮廓线，点要素为海陆边界分割点，输出为陆地边界与海域边界雏形，如设置，点击确定，最后生成效果图如图图选择陆地边界和海域边界雏形，开始编辑，选择陆地边界，选择合并，如图，同理，选择海域边界，选择合并，如图图图最后设置flag字段区分海陆边界，如图，同时分别设置陆为1，海为2，如图，同时打开属性，选择类别，设置颜色，最后效果如图图图图最后导出数据，输出名为陆地边界与海域边界，如图图在本节中，我产生的问题是当合并陆地边界与海域边界之后，还有四条数据，如图。
分析原因，分别选择每条数据查看原图，发现地图中有一处小点，所以导致数据有四条，解决办法为选择数据后，然后开始编辑，选中删除，最后成功效果图如。
图图、提取九段线，我们从中国政区的线文件中提取出九段线。
名称是叫九段线，但是实际上在现在地图出版物中都是10段的。
这一步比较简单，在编辑状态下选出这10段线，选择-将所选要素创建为图层，如图同时导出成单独的文件，命名为“九段线.shp”，如图，最后效果如图图图图到目前为止，我们已经整理出来我们的底图所需要的要素文件：省会城市（点）、九段线（线）、中国轮廓线（线）、河流（线）、南海诸岛及其它岛屿（面）、中国政区（面）、国家（面），接下来我们对这些要素进行符号化。
在本节中，我产生的问题是九段线的由来。
后查阅资料九段线是中国对海域权益边界的画法。
在中华人民共和国版图中，在里有条由9条断续线组成的U形线，通常称为九段线，线内区域为中国南海。
因此，九段线区分了南（面积350万平方公里）与中国南海（面积210万平方公里）。
、其他设置：纸张设置，首先在文件-页面和打印设置中，将纸张调成横向。
进入版面视图，适当调整数据框的大小和位置（上面留出写标题的空间，右边留出说明文字的空间），将地图比例尺改为1：25 000 000，效果如图图设置国家层的符号样式，将国家层的填充颜色设为10%灰度，边框宽度，边框颜色为20%灰度。
这时，效果如图图设置国界线的符号样式，双击“中国轮廓线”图层打开Layer Properties对话框，在Symbology中选择Categories方式，在ValueField中选择国界类型，点击Add all Values。
双击陆上国界的符号，打开Symbol Selector对话框，随便选择一种线型符号，点击“Edit Symbol”，打开Symbol Property Editor对话框。
对话框中点击左下的“+”号新建两层。
将线型符号的颜色设为50%灰度，线宽，Line Joins为“Round”。
第二层的颜色设为Mango（RGB 255，211，127），线宽2，Line Joins设为“Round”，将Line Propeties中的Offset设为1。
类似地，第三层的颜色设为Topaz Sand（RGB 255，235，175），线宽4，Line Joins设为“Round”，将Line Propeties中的Offset 设为2。
点击确定，返回Symbol Selector对话框，可以将刚刚设置的样式保存，效果如图图点击确定返回Layer Properties对话框，将海上国界的符号样式设置为：颜色Yogo Blue（RGB 115，178，255），线宽。
设置完成后国界线的效果如图，效果如图，同时设置海域边界，如图图图将九段线的符号样式也设置成陆上国界的样式，效果如图图设置省会城市符号，将省会城市的符号类型设置为“Circle 19”，颜色50%灰度，大小6。
并右击该图层设置“Label Features”，效果如图图设置河流符号，样式使用ArcToolbox-制图工具->制图综合->光滑线工具，将河流光滑。
”Smoothing Algorithm”方法选择BEZIER_INTERPOLATION。
完成以后设置河流的符号样式为：颜色Cretean Blue（RGB 0，112，255），线宽。
