测电笔作用：辨别火线和零线。
构造：
弹簧
氖管
高阻值电阻
笔尾金属体
笔尖金属体
使用方法: 用手接触笔尾的金属体、笔尖金属体接触 被测电路。若氖管发光，则接触的是火线， 否则为零线。
试电笔的正确使用方法
试电笔错误的使用方法
想想议议
1、 测电笔接触零线时，氖管为什么不发光? 零线与地之间没有电压，不能形成电流。
知识拓展
注意防雷
雷电是大气中一种剧烈的放电现象。云层之 间、云层与大地之间的电压可达几百万伏至几亿 伏，放电时的电流可达几万安至几十万安。通过 人体会致人死亡，通过建筑物会使其严重损坏。
避雷针
高大建筑物的顶端都有针状的金属物，通过很 粗的金属线与大地相连，可以防雷，叫做避雷针。
现代建筑上的避雷针
这是生活中常见的两孔插座和三孔插座， 两线插头和三线插头。
插座的连接
零 线
零 线
火 线
地 线
两孔插座的接法： “左零右火”
火 三孔插座接法：
线
“左零右火上接地”
地线不与室外的进户线相接，而是连接在住宅 楼埋入大地的接地导体上。
插座在家庭电路中的连接方式
．
． 火线
．
．
零线
． 接地
两孔插座
E
N
L
三孔插座
保保险盒、灯座、开关、插座等构成。 家庭电路中的各个用电器的通断，都不
影响其他用电器，所以它们是并联接入电 路的。
火线和零线 进户线：连接户外的供电电路的电线，通
常有两根，一根是火线，一根是零线。 火线和零线之间的电压是220伏。 零线在入户前是接地的，正常情况下不带
电，对人体无危害。
三孔插座和三线插头 插座：用来接可移动的用电器，并联在电路中。
正是由于测电笔内接入了高阻值电阻，才使通 过人体的电流很小，使用时不会对人体造成伤害。
注意用电安全
电能的利用
路灯照明
电能的危害
电动车出行方便
电能带来的火灾
人触电身亡
问题一：触电是怎么回事？
触电是指一定大小的电流通过人体所引起的伤害事故。
问题二：电对人体伤害程度与哪些因素有关？
研究表明：电对人体造成的伤害程度与电流的大 小及持续时间长短、电流通过人体的部位等有关。当 电流超过10mA时会使人感到剧痛，呼吸困难，有生 命危险。
高压输电铁塔最上面有两 条防雷导线
课堂小结
1、插座和各用电器之间并联；用电器和开关是串联的； 2、测电笔：辨别火线与零线； 3、触电的形式： “低压触电”单线触电、双线触电 “高压触电”电弧触电、跨步电压触电 4、安全用电原则： 不接触低压带电体，不靠近高压带电体 5、触电的急救方法
切断电源、用干燥的木棒拨开、人工呼吸
2、应当赶快切断电源，或用干燥的木棍、 竹竿将电线挑开，使触电的人迅速脱离电源。
3、 发生火灾时，要首先切断电源，绝不 能带电泼水救火。
安全用电原则： 不接触低压带电体，不靠近高压带电体； 更换灯泡、搬动电器前应断开电源开关； 不弄湿用电器，不损坏绝缘层； 保险装置、插座、导线、2016•成都）关于家庭电路的安全用电，
下列说法正确的是（ B ）
A．保险丝熔断后，可以用铜丝替代 B．不能用湿布擦拭与电源连通的用电器 C．灯座的螺旋套应该接火线 D．家庭电路的电压对人体而言是安全电压
4、(2015•通辽)请同学们将图连成符合安全 用电原则的照明电路。
作业布置
1、完成课后作业 2、完成本节对应练习
19.驾驭命运的舵是奋斗。不抱有一丝幻想，不放弃一点机会，不停止一日努力。 37.努力到无能为力，拼搏到感动自己。 28.可以失败。可以哭闹。但是不能失去对自己的勇气和信心。 3、笑着面临，不去抱怨。悠然，随心，随性，随缘。肯定终身改动的，只在百年后，那一朵花开的时分。 95.经受了火的洗礼泥巴也会有坚强的体魄。 93.人生只有必然，没有偶然。 34.当你认为自己倾尽全力时，往往才是别人的起点。 24.试着把光芒留给别人，不用太在意那些有的没的，你会更快乐。 76.克服困难，勇敢者自有千方百计，怯懦者只感到万般无奈。 41.过去的已经一去不复返了，再怎么悔恨也是无济于事。未来的还是可望而不可及，再怎么忧虑也是会空悲伤的。今天心今日事和现在人，却是实实在在的，也是感觉美好的。 5、生命对某些人来说是美丽的，这些人的一生都为某个奋斗。 70.如果可恨的挫折使你尝到苦果，朋友，奋起必将让你尝到人生的欢乐。 85.你不努力怎么知道你不是奇迹。 33.你要努力成为梧桐，让喜鹊在这里栖息。你要努力成为大海，让百川在这里聚积。 3. 虽然我们无法改变人生，但可以改变人生观。虽然我们无法改变环境，但我们可以改变心境。 21.其实我们往往失败不是在昨天，而是失败在没有很好利用今天。 22.不做准备的人是准备失败的人！在任何苦难中能发现好的一面！ 95.只有奋斗才会有结果。 51.如果圆规的两只脚都动，永远也画不出一个圆。 96.生活中，你可能会跟成百上千个人相遇，或是相处，表面上迎来送往，一团和气，却从未有过契合感。无论多熟悉，都觉得只是生命中的过客，在心底里，从未接纳过他们。就是说，你的身 边一直很热闹，但你始终很孤独。
家庭用电

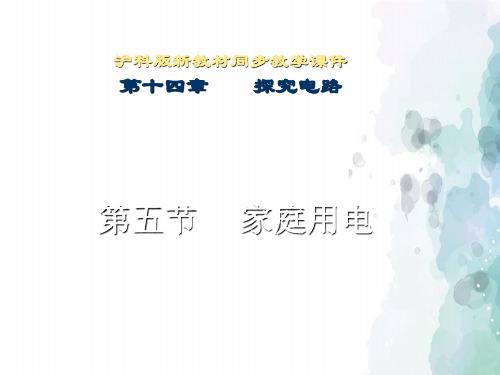

沪科版九年级物理第十五章第五节 家庭用电
