沪科版九年级物理全家庭用电教学课件-完整版

A
2.下列关于测电笔使用正确的是（ ）
A
B
B
3.家庭电路中，下列安装错误的是（ ） A.灯泡应该是并联的 B.插座和电灯间串联 C.开关与被控制的用电器串联 D.熔断器在电路中是串联的
B
12 、如果我有钱，我想买走你的一切谎言。8 、历史将会记录，在这个社会转型期，最大的悲哀不是坏人的嚣张，而是好人的过度沉默。8 、漂亮女人也许是魔鬼，丑陋女人的却可能是天使，上天总是公平的，不要以貌取人。2 、没有做不到，只有不想做，不要败给自己的懒惰。10 、用时间和心看人而不是眼睛和那些闲言碎语。5 、没有什么比顺其自然更有超凡的力量。没有什么比顺乎本性更具有迷人的魔力。1 、懒惰虽享乐，却虚度年华。勤思虽苦涩，然充实生活。8 、永远不要放弃你真正想要的东西。等待虽难，但后悔更甚。3 、当你停下脚步的时候，不要忘了别人还在奔跑。12 、当你快乐时，你要想，这快乐不是永恒的。当你痛苦时你要想这痛苦也不是永恒的。13 、知识给人重量，成就给人光彩，大多数人只是看到了光彩，而不去称量重量。8 、沉寂了许久，颓废了许久，感叹了许久，悲伤了许久。19 、如果在胜利前却步，往往只会拥抱失败;如果在困难时坚持，常常会获得新的成功。8 、再长的路，一步步也能走完，再短的路，不迈开双脚也无法到达。2 、人不会苦一辈子，但总会苦一阵子;许多人为了逃避苦一阵子，却苦了一辈子。6 、实力的来源不是胜利。唯有奋斗才能增强实力。当你历经苦难而不气馁，那就是实力。12 、明日复明日，明日何其多。我生待明日，万事成蹉跎。
家庭电路
第十五章 探究电路
讨论：
要安装家庭电路,你该准备些什么材料呢?
220V
火线
零线
家庭电路电路图
地线 我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和地之间有220伏的电压，零线和地之间没有电压，火线和零线之间有220伏的电压。

低压供电线路供给，我有两个 成员，一个叫火线，另一个叫 零线
火线
零线。火线和地之间有220伏
的电压，零线和地之间没有电
压，火线和零线之间有220伏
的电压。
温馨提示：为更好地满足您的学习和使用需求，课件在下载后可以自由编辑，请您根据实际情况进行调整！Thank you for
思考
火线和零线该怎么判断呢？
因为笔尖接触火线时，220伏的电压加在测电 笔和人体构成的串联电路上，通过氖管和人 体的电流小于 220伏 /1000000欧=0.00022安 =0.22毫安，这个电流能够 使氖管发光，但对 人体是没有危害的。
电能表
测量并记录用户用电的 多少，其安装和维修不 属于用户的权利。
从左到右有4个接线柱， 1、3接进户线。
（1）家庭电路触电：人直接或间接与火线连通 造成的
触电的形式
相关触电的形式：
火线 零线
想救我， 快去断开电源！
（1）双线 触电
火线 零线
大地
（2）单线 触电
如果人站在绝缘的凳子上， 会发生单线触电吗？
安全用电注意事项

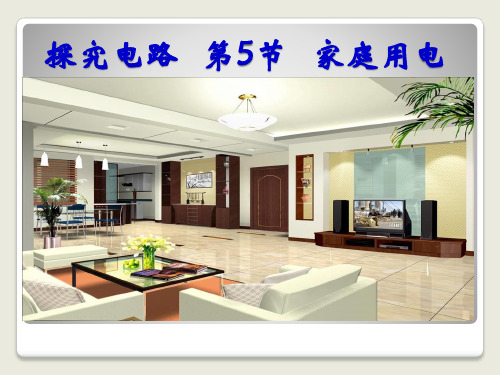

探究电路 第5节 家庭用电
讨论：
要安装家庭电路,你该准备 些什么材料呢?
（一）家庭电路的组成
（二）插座及接法
（三）电路中电流过大的原因
（四）触电
相关安全用电原则：
家庭电路的安装符合安全用电的要求，
电灯开关要接在火线上，
螺口灯泡的螺旋一定要接在零线上。
有金属外壳的家用用电器要用三孔插座或三角 插头
220V 30(100)A 的意义：正常使用时电压为220伏， 额定电流为30安，允许通过的最大电流为100安。
闸刀开关
在家庭电路中，能控制 所有用电器的通断。

容易发生触电事故。
从电路的组成来看，上述所有故障现象的原因可以概
括成( A )
A．开路
B．短路
C．通路
D．开路或短路
5．(2016河南)如图15-5-1是某同学设计的家庭电路， 电灯开关已断开。下列说法正确的是( C ) A．灯泡和两孔插座 是串联的 B．测电笔接触M点， 氖管不发光 C．开关和三孔插座的 连接都是错误的 D．试电笔插入两孔插座的左孔，氖管发光
②将插头插在家庭电路上，用测电笔分别测试a、b、c、 d、e各点，发现只在b点测电笔不亮，由此便确定了 断点区域，找出了断点位置。
请回答： (1)这几枚大头针相当ห้องสมุดไป่ตู้ 开关 ；
(2)用笔将图中确定的断点区域的电热丝描出来(将虚线 画成实线)。 (如图)
12．生活中安全用电十分重要。下表是网络上提供的 一组人体电阻测量值。
A．电热壶所在电路的B、C间断路 B．插座的接地线断路 C．电路的C、D间导线断路 D．电路的A、B间导线断路
11．如图15-5-6是电热毯示意图，虚线表示毯内电热 丝，它的某处已断开，但外表又无法看出。某同学 做了如下检测：
①将5枚大头针分别插在图中a、b、c、d、e处，使之 与电热丝接触；
上端的孔接 地线 。
(4)在使用测电笔时，用手接触笔尾的 金属体 ，若测 电笔的金属笔尖接触 火 线，则氖管发光；若 金属笔尖接触 零 线，则氖管不发光。
2．安全用电 (1)触电是指一定 强度 的电流流过人体所引起
的伤害事故。发生触电原因是人体直接或间接地与 火 线相接触引起的。
(2)家庭电路中的触电方式有 单线 触电和 双线 触 电两种。
6．家庭电路触电事故都是人体直接或间接接触
火 线造成的。带有金属外壳的家用电器都 要使用三孔插座，这样做的目的是为了让金属外 壳与 大地 相连。

和高阻值电阻(阻值约为106 Ω)串联后接入家庭电路。试着计算
人体两端的电压有多大?是否安全?

I人 =
+
≈ . − ，U人=I人R人=2.2×10-4 A×10⁴ Ω=2.2 V<36 V,
所以人体是安全的。
学以致用
请尝试用测电笔辨别插座的左右孔连接的分别是什么线。
知识讲解
任务二、学习测电笔的使用，知道插座的连接方式
观察三脚插头，阅读课本。
提问：在三脚插头中，与接地插孔相对应的脚是跟家用电器外壳
接通的。为什么用电器的金属外壳要接地?
知识讲解
任务三、知道灯泡的连接方式
家庭电路中除了插座可以供外接的用电器工作，还有很多如吊顶灯之
螺旋式灯泡
类的固定的用电器。
顶部
触电；
分析乙图：虽然单手接触火线，但是没有形成通路，不会产生电流，不会触电；
分析丙图：单手接触火线，人站在地上，构成了闭合电路，会触电；
分析丁图：单手接触零线，零线与大地之间没有电压，不会触电。
知识讲解
任务一、认识家庭电路中的触电事故
触电类型
家庭电路中发生触电事故都是直接或间接接触到火线造成的。
知识讲解
任务二、学习测电笔的使用，知道插座的连接方式
1. 学习测电笔的使用
思考：人触电都是直接或间接接触火线造成的，为了安全用电，
如何辨别进户线中的火线和零线?
测电笔结构：里面有一个小氖管和高阻值电阻(阻值1 MΩ以上)。
使用时手接触
笔尾金属体。
知识讲解
任务二、学习测电笔的使用，知道插座的连接方式
随讲随练 用测电笔测试220 V的电路时，可以当作人体(阻值约为10⁴ Ω)

• 警示 ● 电源尚未切断时，切勿把水浇到电气用具或开关上。 ● 如果电气用具或插头仍在着火，切勿用手碰及电气用
具的开关。
• 1. 发现电线断落在地上，不能直接用手 去拣。 2. 派人看守，不让人、车靠近，特别是 高压导线断落在地上时，应远离其8米范 围以外。 3. 通知电工或供电部门处理。
课堂检测题
保护电路,保险丝也是串联的
开关与电灯串联 插座与电灯及各用电器之间是并联
三孔插座和三脚插头
为什么要用三脚插座和插头? 为什么家用电器的外壳必须接地?
接地
1
3
2
接零线
接火线
接外壳
1 2 3
接用电器
保险丝和总开关
实验探究
测 电 笔
实验探究
测电笔接触零线时,氖管为什么不发光? 在用电笔辨别火线零线时,为什么不能 让手碰笔尖的金属体?
• 5. 要选用与电线负荷相适应的熔断丝，不要任意加粗 熔断丝，严禁用铜丝、铁丝、铝丝代替熔断丝。 6. 不用湿手、湿布擦带电的灯头、开关和插座等。 7. 漏电保护开关应安装在无腐蚀性气体、无爆炸危险 品的场所，要定期对漏电保护开关进行灵敏性检验。 8. 晒衣架要与电力线保持安全距离，不要将晒衣杆搁 在电线上。 9. 要将电视机室外天线安装得牢固可靠，不要高出附 近的避雷针或靠近高压线。 10.严禁私设电网防盗、狩猎、捕鼠和用电捕鱼。
• 1. 不要乱拉乱接电线。 2. 在更换熔断丝、拆修电器或移动电器设备时必须切 断电源，不要冒险带电操作。 5. 使用电熨斗、电吹风、电炉等家用电热器时，人不 要离开。 4. 发现电器设备冒烟或闻到异味时，要迅速切断电源 进行检查。 5. 电加热设备上不能烘烤衣物。 6. 要爱护电力设施，不要在架空电线和配电变压器附 近放风筝。

④空气开关
现在新建居民楼电路中的保险装置一般采用空气开关， 空气开关安装在电能表后，如图所示。
当电路中的电流过大时，空气开关自动断开，切断电路， 俗称跳闸。在找出电流过大的原因并把问题解决之后，重 新闭合空气开关就可以了。
知识一 观察家庭电路
（4）支路开关
支路开关与所控制的用电器串联，接在火线与 被控制用电器之间，控制各支路的通断。
知识二 测电笔
4. 测电笔原理
被测导线是火线时，电流经过笔尖、电阻、氖管、弹 簧，再经过人体、经过大地，流到零线，与电源构成闭合 电路，氖管就会发光。如果接触的是零线，由于零线与大 地之间的电压为0，测电笔中无电流通过，氖管不发光。
（1）为什么人手必须接触金属体笔尾？
因为这样才会有电流经过人体经过大地，通过测电笔， 氖管才会发光。
（b）双线触电 如图，假如人的一只手接触火线，另一只手 接触零线，这样，人体、导线和电网中的供电 设备就构成了闭合电路，大电流流过人体，就 会发生触电事故。
单线触电 双线触电
当测电笔的氖管发光时，说明测电笔的笔尖金属体接触的是火线。若 开关闭合后电灯正常发光，用测电笔分别接触a、b两点时，b点与火线接 触，能使测电笔发光；a点与零线接触，不能使测电笔发光。若进户线的 零线发生断路，a、b两点都与火线相连，则这两点都会使氖管发光。
知识三 注意用电安全
1. 触电
（1）触电 通常所说的触电，是指一定大小的电流通过人体所引起的伤 害事故。实验表明，当1mA左右的电流通过人体时，会使人产生 麻的感觉；通过人体的电流不超过10 mA时，触电的人可以摆脱 电源，不会发生事故；电流超过10 mA时，会使人感到剧痛，甚 至神经麻痹，呼吸困难，有生命危险；电流达到100 mA时，3s就 可使人窒息，心脏停止跳动。 （2）安全电压 大量事实表明：不高于36V的电压才是安全电压。

4、常见触电事例
(1)双线触电
(2)单线触电
拓展与延伸
思 考 家庭电路电压为什么不降低到36 V？
家庭用电采用36 V供电确实是比较安全的电压，一般情况下 触电也不会有生命危险，只有在高空等其他有可能导致二次伤害 的特殊环境下才有可能会有生命危险。每年产生220 V触电危险事 故不少，但是为什么不这么做呢？主要原因是电压低，线路电流 就会非常大，需要很粗的导线，造价成本很高，非常不划算。
安全用电小结
一、对人体安全用电的电压是：不高于36V。 二、触电的情势：“低压触电”单线触电、双线触电
“高压触电电”弧触电、跨步电压触电 三、安全用电原则：不接触低压带电体，
不靠近高压带电体 四、触电的急救方法:切断电源、用干燥的木棒拨开、
人工呼吸
问题情境：
有时候一些原因会使电路中的电流骤然间 增的很大，过大的电流会使电路元件或导线烧 坏，严重时会引起火灾？怎么办呢？
熔断器
五、实例 电灯的连接
• 开关 开 关与电灯串 联
火线和螺口灯 泡的中间连接
火线第一 通过开关
灯泡的螺旋套只 准与零线相连
白炽灯
高压钠灯亮度大，耗 能小。可用在道路、 港口、矿山的照明
思考
正确使用测电笔接触火线时，估算通过人体的电 流是多大？（高电阻阻值约1MΩ以上，人体电阻 忽略不计）分析说明测电笔中高电阻的作用。
二、进户线
从户外的低压电网引进室内的进
零线
火线 户线有___两___根，其中有一根
叫__火___线；另一根叫__零___线，
是家庭电路中的电源。
U=220V
火线和零线之间有220伏的电压，火 线和大地之间也有220伏的电压，零 线和地之间没有电压。

当堂训练
你学会了吗？ 一起来完成课堂作业吧！
布置作业:
1. 调查生活中防止触电的方 法。自己家里的用电器怎样防止 触电？
2.完成本节课后练习。
•家庭电路中的短路是火线和零 线没有经过任何用电器，直接 接触，此时电路中的电流很大。 如果无法及时断开电路，则会 烧坏电线或用电器的绝缘层， 而造成电气火灾。
（一）家庭电路电流过大
2、家庭电路电流 过大的保护措施
（1）空气开关 自动跳闸
（2）保险丝自 动熔断
什么是触电呢？触 电有几种类型呢？
（二）触电的种类
（三）注意防雷
在生活中如何防雷？
1.应该留在室内，关好门窗。 2.减少使用电话和手提电话。 3.切勿游泳或从事水上运动。 4.不要站在山顶及空旷场地。 5.应远离高大树木和桅杆等，
在空旷场地不宜打伞。 6.不宜开摩托车、骑自行车。
（三）注意防雷
高大建筑物的顶部都有针状的金属 物,通过很粗的金属线与大地相连，可 以防雷，叫做避雷针。
电 不同距离的点之间存在电压。
人的两脚间存在足够大的电压
U
时，就会发生跨步电压触电。
(三）注意防雷
思考：在雷雨天气，你在
家里看电视，大人会要求你把 电视关掉，特别是有室外天线 的电视机，还特意要提醒你将 室外天线拔掉，这是为什么呢？
雷电是一种什么现象？ 有哪些危害？应该如何防雷 呢？
（三）注意防雷
最新沪科版九年级物理全一册
15.5家庭用电
电的危害
不懂得安全用电知识就容易 造成 电气火灾 、触电身亡 、 等意外事故，所以 “安全用电， 性命攸关”。
造成家庭电气火 灾的主要原因是 什么？
家庭电路电流过大
（一）家庭电路电流过大

1、 供电线路
二、各组成和保险丝
二、各组成部分的作用
4、插座和接地
二、各组成部分的作用
5、灯座和灯
零线
火线 零线
火线
螺丝口式
卡口式
零线
火线 零线
火线
火线和零线决不可以接错
火线和零线可以任意连接
二、各组成部分的作用
6、测电笔
作用：辨别火线和零线 使用方法：笔尖金属体接触导 体，手一定接触笔尾金属体 但千万不能接触笔尖金属体
沪科版新教材同步教学课件
第十四章 探究电路
第五节 家庭电路
我们在日常生活中离不开电， 你知道是怎样由供电线路接来的吗？
家庭电路 是指用来给电灯，电视机，电冰
箱等各种用电器供电的电路。
一、家庭电路组成
家庭电路一般由供电线路、电度表、闸 刀开关、保险盒、插座、各用电器和开关等几部 分构成的。
二、各组成部分的作用

为什么家用电器的外壳必须接地
接地
1 3 2
1 2
3
接零线
接火线
“左零右火上接地”
插座和接地
插座 可以接上各种用电器，非常方便灵活，
并联 1.插座上的各个用电器是什么连接关系？ 2.插座上的两根接线是哪两根线的延伸？ 零线和火线 3.三孔插座的第三根线接在哪里？有何作用？ 接地； 防止触电
插座和插头：
插座中三孔分别接：
火线（L）、零线（N）、地线（E）
插头分别接：用电器两端，
中间插片接用电器金属外壳。
E N L
插头
插座
左零右火中接地
三孔插座：
接地线
零线 火线
电冰 箱
火 线
零 线
电冰 箱
火 线
零 线
接地
带有金属外壳的电器要有接地线
家庭电路的总开关是 闸刀开关
它在电路中的作用是什么？ 控制整个家庭电路的通断。
1.保险丝的材料及特点 铅锑合金:电阻率较大，而熔点较低。 2.保险丝的作用 在电路中电流过大时，自动熔断，对电路起到 保护作用。
在实际生活中，闸刀开关经常和保险丝 是合装的。
电
灯
电灯主要包括白炽灯、荧光灯、高压气灯。
测电笔的作用：用来区分火 线、零线 测电笔的构造 ：由金属笔尖、 大电阻、氖管和笔尾金属体 依次相连而成 . 测电笔的工作原理：当笔尖 金属体与笔尾金属体之间存 在电压时，氖管就发光；没 有电压时，氖管就不发光。 测电笔的使用方法：用手捏 住笔尾金属体，将笔尖接触 进户线，若碰到的是火线， 则氖管发光 .若笔尖接触的 是零线，氖管就不会发光 .
我是灯泡，在这里我代表大部分家用电器， 我们的作用就是“为人民服务”。
我叫开关，我的权力不算大，但我可以控制和 我串联的灯泡。火线先要经过我才能进灯泡。 我是插座，在家庭电路中我相当于“预备 役部队”，不常用的或可以移动的用电器， 都要我把它们连接到电路中呢。 我是熔断器，我在家庭电路中的作用可大 了，下面老师要专门介绍呢！
