初中物理沪科版九年级全一册第十五章第五节家庭用电练习题-普通用卷(含答案)

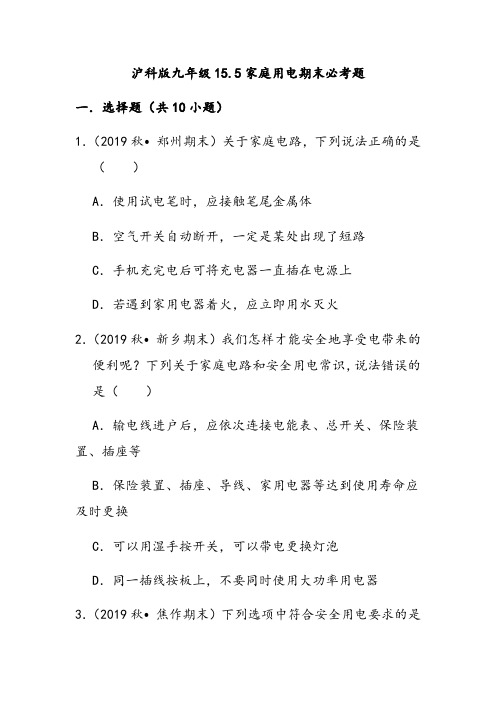

沪科版九年级15.5家庭用电期末必考题一．选择题（共10小题）1．（2019秋•郑州期末）关于家庭电路，下列说法正确的是（）A．使用试电笔时，应接触笔尾金属体B．空气开关自动断开，一定是某处出现了短路C．手机充完电后可将充电器一直插在电源上D．若遇到家用电器着火，应立即用水灭火2．（2019秋•新乡期末）我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识，说法错误的是（）A．输电线进户后，应依次连接电能表、总开关、保险装置、插座等B．保险装置、插座、导线、家用电器等达到使用寿命应及时更换C．可以用湿手按开关，可以带电更换灯泡D．同一插线按板上，不要同时使用大功率用电器3．（2019秋•焦作期末）下列选项中符合安全用电要求的是（）A．控制灯泡的开关应接在零线上B．不能把用电器的三脚插头改为两脚插头接在两孔插座上使用C．发现有人触电后，立即用手把触电人拉离电源D．使用测电笔时，手不能接触测电笔的任何金属体4．（2019秋•鹿邑县期末）关于安全用电说法正确的是（）A．电水壶的金属外亮不需要接地B．在户外遇到雷雨天气时，不能躲在树下C．维修家用电器前要闭合电源D．在高压线下放风筝5．（2019秋•永城市期末）下列做法中，符合安全用电原则的是（）A．高压线下钓鱼B．插头的绝缘体皮破损C．手拿试电笔金属杆D．冰箱的金属壳接地6．（2019秋•永城市期末）如图所示的电路闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，电路发生的故障可能是（）A．火线和零线短路B．电线ab段某处断路C．电线cd段某处断路D．电灯短路7．（2019秋•南召县期末）关于家庭电路和安全用电，下列说法中正确的是（）A．家庭电路中，开关可以直接接在零线和火线之间B．家庭电路中，用铜丝代替保险丝更安全C．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属D．三脚插头的其中一个插头是与用电器的金属外壳相连的8．（2019秋•柘城县期末）生活中掌握一些安全用电的知识很有必要，以下做法中错误的是（）A．有人触电时，用干燥的木棍挑开电线B．电器设备失火时，先断开电源再灭火C．打扫卫生时，不能用湿抹布擦灯泡和开关D．保险丝可以用铜丝代替9．（2019秋•淅川县期末）安全用电越来越被人们所重视，下列符合安全用电要求的做法是（）A．使用测电笔辨别火线或零线时，手不能接触笔尾金属体B．发现有人触电，立即用手将他拉开C．多个大功率用电器接在同一个插座板上同时使用D．带有金属外壳的家用电器，其金属外壳必须接地10．（2019秋•上蔡县期末）下列关于家庭电路的说法正确的是（）A．用电器的金属外壳没有必要接地B．发现有人触电时，首先要将人拉开C．使用测电笔吋，手不要接触笔尾金属体，以免触电D．从进户开始要按“电能表→总开关→保险装置”的顺次安装二．填空题（共6小题）11．（2019秋•驿城区期末）电冰箱等用电器的电源插头有三条线，如图所示，其中一条接火线，一条接零线，第三条线标着“E”；稍长一些的脚E是把电冰箱等用电器的外壳与相连接的，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是。

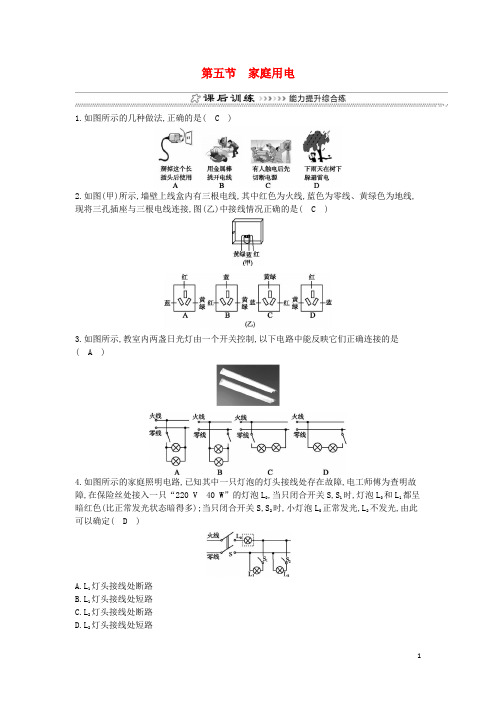

第五节家庭用电1.如图所示的几种做法,正确的是( C )2.如图(甲)所示,墙壁上线盒内有三根电线,其中红色为火线,蓝色为零线、黄绿色为地线,现将三孔插座与三根电线连接,图(乙)中接线情况正确的是( C )3.如图所示,教室内两盏日光灯由一个开关控制,以下电路中能反映它们正确连接的是( A )4.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V 40 W”的灯泡L0,当只闭合开关S,S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S,S2时,小灯泡L0正常发光,L2不发光,由此可以确定( D )A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路5.家用保险丝是由电阻率较大而熔点低的铅锑合金制成的,它的作用是当电路中电流过大时,保险丝熔断,自动切断电路,起到保险作用.6.如图所示是家庭电路的一部分,其中 A (选填“A”“B”或“C”)是火线,A,B两根电线之间的电压是220 V.7.在给家庭电路布线时,电工师傅通常选择红、黄、绿(蓝)三种颜色绝缘皮的导线,给大功率用电器供电的导线,应该选择横截面积较大(选填“大”或“小”)的铜芯导线,目的是减小(选填“增大”或“减小”)导线的电阻.当导线或家用电器(如电视机、微波炉、电脑)着火时,首先应断开电源.8.如图(甲)所示是生活中常用的一个插线板,开关断开时指示灯不发光,插孔不能提供工作电压;开关闭合时指示灯发光,插孔可以提供工作电压;若指示灯损坏,开关闭合时插孔也能提供工作电压.请在图(乙)中画出开关、指示灯、插孔的连接方式,并把插线板与电源线接通.答案:如图所示9.图(甲)是某宾馆床头柜上的开关示意图,图(乙)是其控制的电路,其中S1为旋钮开关,单独控制台灯的通断和亮度;S2为单独控制电视插座的开关.请在图(乙)中将电路图连接完整,要求符合安全用电原则.答案:如图所示10.王平晚上在家看书学习时,突然家里的电灯全部熄灭了.请你利用所学过的知识,猜想电灯熄灭的可能原因,并说明你怎样去直接证实你的猜想.(至少答出两点)答案:原因一:整个小区停电;验证方法:观察小区其他家庭是否有电.原因二:家里用电功率过大或某处电路短路,导致保险丝熔断或空气开关跳闸;验证方法:查看保险丝是否完好或空气开关是否跳闸.中考回顾:家里某用电器发生短路,熔丝立即熔断,用下列方法进行检测,如图所示,断开所有用电器的开关,用一个普通的白炽灯L作为“校验灯”,与熔断的熔丝并联,然后只闭合S,S1,若L正常发光,说明L1短路;只闭合S,S2,若L发出暗红色的光(发光不正常),说明L2正常(选填“正常”“短路”或“断路”).通常人体安全电压不高于36 V,生活中要注意用电安全.。

15.5家庭用电一、夯实基础1.关于家庭电路，下列说法正确的是（）A．控制电灯的开关应安装在零线上B．使用金属外壳的家用电器，其外壳必须接地线C．电路中的电流过大，一定是发生了短路现象D．同时工作的用电器越多，电路的总电阻越大2.家庭电路的室内电路组成顺序是（）A．电能表、总开关、用电器、保险盒B．总开关、电能表、保险盒、用电器C．电能表、保险盒、总开关、用电器D．电能表、总开关、保险盒、用电器3.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时会迅速切断电路，从而起到保护作用：甲、乙两处分別装用电器和开关．对此电路．下列说法正确的是（）A．甲处应装用电器，乙处应装开关B．电路中装有漏电保护器，更换灯泡不用断开电源C．若图中C处不慎触电时，漏电保护器不会切断电路D．若人体电阻为10kΩ，触电时通过人体的电流为22mA4.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替二、能力提升5.家庭电路中有时会出现这样的现象；原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，空气开关跳闸6.如图所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A．干路部分电线断了B．L1被短路了C．S1被短路了D．L1与灯座接触不良7.下列说法中符合生活实际的是（）A．我国家庭电路的电压是110VB．中学生的正常体温约为37℃C．人步行的速度约为10m/sD．此时教室的气压为2个标准大气压8.一种试电笔的构造如图所示，下列说法正确的是（）A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替D．当氖管发光时有微弱电流通过人体三、课外拓展9.如图是用电热水壶烧水的情景，下列说法正确的是（）A．乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B．使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C．如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D．在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低10.如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是（）A．三个插脚一样长B．A、C两插脚分别与电冰箱内部工作电路两端相连C．插入插座时，插脚C与火线相接，B与零线相接D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连四、中考链接11.发现有人触电后，应立即采取的正确措施是（）A．赶快把触电人拉离电源或用剪刀剪断电线B．赶紧去叫医护人员来处理C．赶快切断电源或用干燥的木棍将电线挑开D．同时发生火灾先泼水灭火12.如图所示的做法中符合安全原则的是（）A． B．雷天站在大树下避雨用手指触碰插座的插孔C． D．用湿抹布擦发光的灯泡将冰箱的金属外壳接地参考答案一、夯实基础1、【答案】B2、【答案】D3、【答案】D4、【答案】C【解析】解：A、为了安全，保险丝应接在火线上，而不是零线上，故A错误；B、按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；C、家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P=UI，电路中的电流越大，故C 正确；D、电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误．故选C．二、能力提升5、【答案】C6、【答案】D7、【答案】B8、【答案】D【解析】解：AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误；CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C 错误，D正确．故选D．三、课外拓展9、【答案】B10、【答案】D【解析】解：A、三脚插头最上面的脚长一些，其与用电器的金属外壳相连，接金属外壳的长插脚比其它两脚稍长一些．这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电，故A错误；B、B、C两插脚分别与电冰箱内部工作电路两端相连，故B错误；C、C插头对应三孔插座的左边，即应该是零线，B插头对应三孔插座的右边，应该是火线，故C错误；D、插入插座时，电冰箱的金属外壳通过插脚A与大地相连，故D正确；故选D．四、中考链接11、【答案】C【解析】解：当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电；不能用水来救火，因为水是导体，用水救火就会使得更多的人触电；也不可以喊人来处理，因为触电现象是较短时间内发生的事；更不能用剪刀割断导线，剪刀是导体，自己也会触电，故A、B、D不正确．故选C．12、【答案】D。

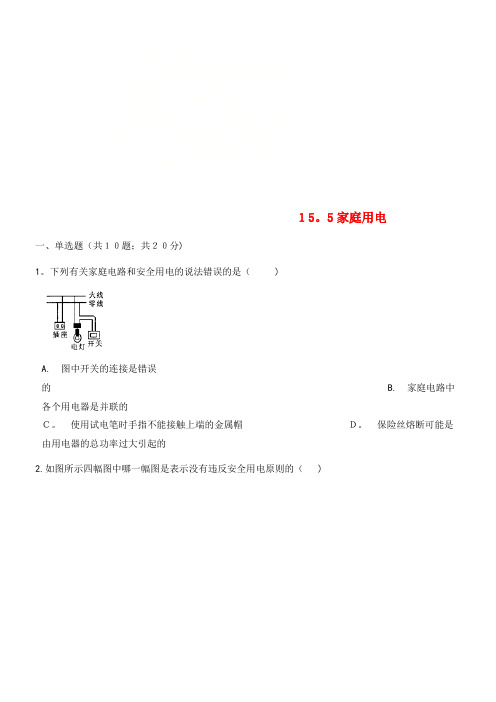

１5。

5家庭用电一、单选题（共１０题；共２０分)1。

下列有关家庭电路和安全用电的说法错误的是（ )A. 图中开关的连接是错误的 B. 家庭电路中各个用电器是并联的Ｃ。

使用试电笔时手指不能接触上端的金属帽Ｄ。

保险丝熔断可能是由用电器的总功率过大引起的2.如图所示四幅图中哪一幅图是表示没有违反安全用电原则的（ )A.Ｂ. C．Ｄ．3。

关于安全用电,下列正确的是( )A. 人不能靠近高压带电体 B. 安装电路时,开关必须接零线ﻫ C. 用湿手拔用电器的插头Ｄ. 金属外壳和大功率的用电器不要接地4。

在安装照明电路时,发现开关一闭合，保险丝立即熔断,电灯不亮，其原因可能是（）A。

灯泡里的钨丝断了Ｂ。

火线与零线短路 C. 开关接触不良 D. 保险丝太粗5．“以人为本,创建平安和谐校园＂是构建和谐社会的重要组成部分,同学们在日常生活中必须注意安全，珍视生命．下列有关安全方面的说法,正确的是( )A。

雷雨天,人在高处打伞行走,一定不会被雷击中B。

在两线插头的插排上，使用三线插头的用电器同样安全ﻫC。

学校新增了两个微机室,只更换额定电流较大的保险丝即可ﻫ D. 如果发生触电事故,首先立即切断电源,然后尽快联系医务人员进行抢救6.当电路中的保险丝被烧断时,你应采取的措施是（）A。

及时换上保险丝B。

一时找不到保险丝，将铜丝接上应急Ｃ。

使空气开关复位D. 先找出故障原因，排除之后再恢复供电7。

防范触电事故最重要的是要有安全用电意识，遵守安全用电原则,下列做法符合安全用电原则的是( ）Ａ. 可以在电线上晾晒衣服 B. 熔丝被烧断后可换一根铜丝替代C. 控制电灯的开关应接在火线上D。

发现有人触电后立即用手把触电人拉离电源8.如图所示,晓彤将验电笔放在物理书上,手推书在水平桌面上做匀速直线运动,下列说法正确的是(）Ａ．验电笔相对桌面是静止的ﻫ B. 验电笔受到水平向左的摩擦力ﻫ C. 晓彤使用验电笔检查电路时，手要接触后端的金属部分D. 晓彤能从各个角度看到验电笔，是因为验电笔发生镜面反射的缘故９。

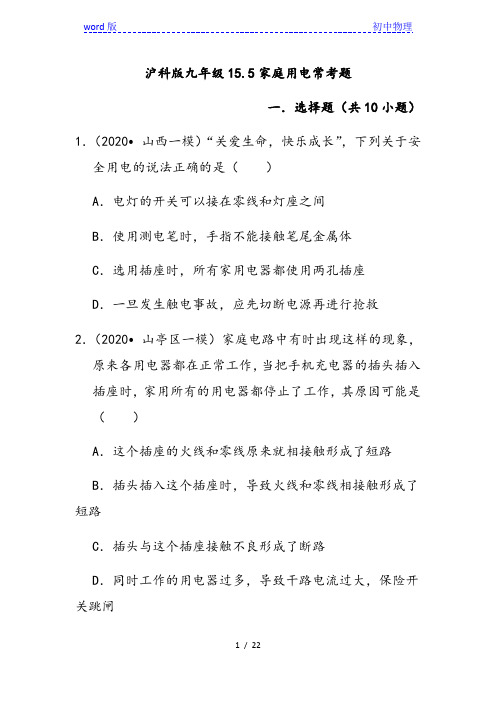

沪科版九年级15.5家庭用电常考题一．选择题（共10小题）1．（2020•山西一模）“关爱生命，快乐成长”，下列关于安全用电的说法正确的是（）A．电灯的开关可以接在零线和灯座之间B．使用测电笔时，手指不能接触笔尾金属体C．选用插座时，所有家用电器都使用两孔插座D．一旦发生触电事故，应先切断电源再进行抢救2．（2020•山亭区一模）家庭电路中有时出现这样的现象，原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家用所有的用电器都停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头插入这个插座时，导致火线和零线相接触形成了短路C．插头与这个插座接触不良形成了断路D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸3．（2019秋•上蔡县期末）下列关于家庭电路的说法正确的是（）A．用电器的金属外壳没有必要接地B．发现有人触电时，首先要将人拉开C．使用测电笔吋，手不要接触笔尾金属体，以免触电D．从进户开始要按“电能表→总开关→保险装置”的顺次安装4．（2020•临河区模拟）如图是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0正常发光；当只闭合S2时，L0不发光；当只闭合S3时，L0和L3发光都偏暗。

则下列判断正确的是（四只灯泡的额定电压均为220V）（）A．灯泡L1所在支路正常B．灯泡L2所在支路断路C．灯泡L3所在支路短路D．装好保险丝，合上所有开关后，灯泡都能正常发光5．（2020•莘县二模）如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（）A．灯泡和两孔插座是串联的B．开关和三孔插座的连接都是错误的C．试电笔接触M点，氖管不发光D．试电笔插入两孔插座的左孔，氖管发光6．（2020•自贡）一种试电笔的构造如图所示，下列说法正确的是（）A．使用试电笔时手可以接触笔尖B．使用试电笔时手不要接触笔卡C．试电笔中的电阻可以用铁丝代替。

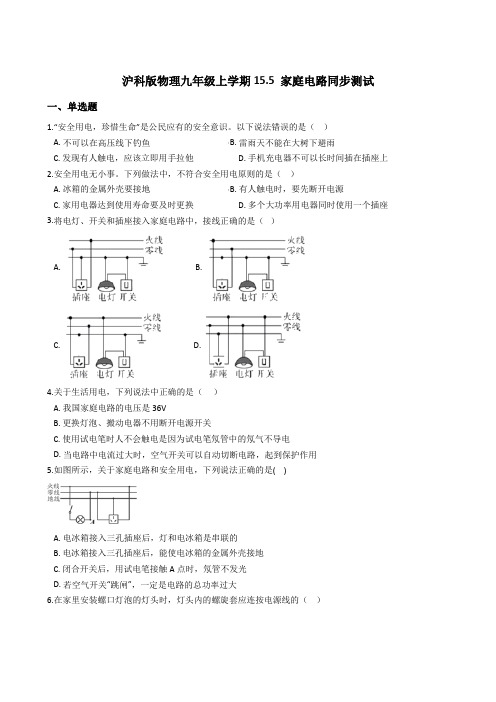

沪科版物理九年级上学期15.5 家庭电路同步测试一、单选题1.“安全用电，珍惜生命”是公民应有的安全意识。

以下说法错误的是（）A. 不可以在高压线下钓鱼B. 雷雨天不能在大树下避雨C. 发现有人触电，应该立即用手拉他D. 手机充电器不可以长时间插在插座上2.安全用电无小事。

下列做法中，不符合安全用电原则的是（）A. 冰箱的金属外壳要接地B. 有人触电时，要先断开电源C. 家用电器达到使用寿命要及时更换D. 多个大功率用电器同时使用一个插座3.将电灯、开关和插座接入家庭电路中，接线正确的是（）A. B.C. D.4.关于生活用电，下列说法中正确的是（）A. 我国家庭电路的电压是36VB. 更换灯泡、搬动电器不用断开电源开关C. 使用试电笔时人不会触电是因为试电笔氖管中的氖气不导电D. 当电路中电流过大时，空气开关可以自动切断电路，起到保护作用5.如图所示，关于家庭电路和安全用电，下列说法正确的是( )A. 电冰箱接入三孔插座后，灯和电冰箱是串联的B. 电冰箱接入三孔插座后，能使电冰箱的金属外壳接地C. 闭合开关后，用试电笔接触A点时，氖管不发光D. 若空气开关“跳闸”，一定是电路的总功率过大6.在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连按电源线的（）A. 地线B. 火线C. 零线D. 火线和零线7.如图所示，志愿者小亮正在为社区老人家里更换灯泡。

下列操作流程符合安全用电原则的是（）A. 摘下灯罩更换灯泡切断电源通电测试B. 切断电源摘下灯罩更换灯泡通电测试C. 更换灯泡切断电源摘下灯罩通电测试D. 摘下灯罩切断电源更换灯泡通电测试8.小玲家的家庭电路简化后如图所示，由该电路可知说法正确的是（）A. a线是零线，b线是火线B. 灯泡L与插座Q是串联关系C. c处断开，洗衣机插头插入插座P，洗衣机虽能工作，但有安全隐患D. 台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的9.如图所示，闭合开关S，发现灯L不亮。

第五节家庭用电测试时间:15分钟一、选择题1.家庭电路的室内电路组成顺序是( )A.电能表、总开关、用电器、保险盒B.总开关、电能表、保险盒、用电器C.电能表、保险盒、总开关、用电器D.电能表、总开关、保险盒、用电器答案 D 家庭电路的室内电路组成顺序是电能表、总开关、保险盒、用电器,D正确。

2.关于家庭电路,下列说法正确的是( )A.控制电灯的开关应安装在零线上B.使用金属外壳的家用电器,其外壳必须接地线C.电路中的电流过大,一定是发生了短路现象D.同时工作的用电器越多,电路的总电阻越大答案 B 为了用电安全,开关应装在火线上;有金属外壳的用电器在使用时,外壳应接地;短路或用电器总功率过大,都可能导致电流过大;同时工作的用电器越多,总电阻越小。

3.家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家里所有的用电器都停止了工作,其原因可能是( )A.这个插座的火线和零线原来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时,导致火线和零线相接触形成了短路D.同时工作的用电器过多,导致干路电流过大,空气开关跳闸答案 C 当手机充电器并联在家庭电路中时,会造成火线和零线相接触形成短路,从而造成家里其他用电器都停止了工作。

4.一种测电笔的构造如图所示,下列说法正确的是( )A.使用测电笔时手可以接触笔尖B.使用测电笔时手不要接触笔卡C.测电笔中的电阻可以用铁丝代替D.当氖管发光时有微弱电流通过人体答案 D 使用测电笔时手不能接触笔尖,否则会发生触电;使用测电笔时手一定要接触笔卡,氖管才会发光;测电笔中的电阻不能用铁丝代替,否则会有较大的电流通过人体,发生触电;当氖管发光时有微弱电流通过人体。

5.如图所示的四个家庭电路,正确的是( )答案 C A图电路中没有保险丝和开关,在电流过大时,电路中产生的电热过多,易烧坏导线,电路不能自动切断。

灯泡没有开关控制,接入电路时一直工作,浪费能源,故错误。

第五节家庭用电知能·提升训练知能提升1.以下涉及家庭用电的一些做法,符合要求的是()A.使用绝缘皮破损的插头B.使用试电笔时,手与笔尾金属体接触C.控制电灯的开关接在零线上D.用湿布擦拭插座2.(2022·云南中考)电给我们的生活带来了极大便利,但错误用电也会带来很大危害。

关于安全用电,如图所示的做法正确的是()3.如图所示,教室内两盏日光灯由一个开关控制,以下电路中能反映它们正确连接的是()4.电工修理如图所示的照明电路时,发现电灯R不亮,用测电笔测试C、D后,发现这两处都能使氖管发光,而测试A、B两点时,只有A点氖管发光,则故障可能发生在()A.AC段B.CD段C.电灯R短路D.BD段5.在家庭电路中常常发生:在台灯插头插入插座后,闭合台灯开关,室内其他电灯熄灭,保险丝熔断。

有时在台灯开关断开的情况下,把台灯插头插入插座时,室内其他电灯全部熄灭,保险丝熔断。

引起这两种故障的最大可能是()A.前者是插座短路,后者是灯泡短路B.前者是灯泡短路,后者是插头短路C.两者都是插座短路D.两者都是插头短路6.下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路7.小明晚上做功课,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮。

为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,用试电笔插入书桌边的插座孔进行检查,发现其中一个孔能使试电笔的氖管发光。

故障原因可能是()A.进户线火线上的熔丝烧断B.进户线零线断了C.书桌边的插座与零线断开D.书桌边的插座与火线断开8.家庭电路中短路或超负荷运行很容易引发火灾,为了避免此类事故的发生,家庭电路中必须安装;如果家用电器内部导线的绝缘皮破损,人体接触家用电器金属外壳时容易发生触电事故,为防止此类事故的发生,家用电器的金属外壳应该。

沪科版·九年级全一册第十五章探究电路第五节家庭用电测试时间:15分钟一、选择题1.家庭电路的室内电路组成顺序是( )A.电能表、总开关、用电器、保险盒B.总开关、电能表、保险盒、用电器C.电能表、保险盒、总开关、用电器D.电能表、总开关、保险盒、用电器2.在家庭电路中,下列说法正确的是( )A.灯与控制它的开关是并联的B.电路中电流过大的原因之一是使用的用电器总功率过大C.使用测电笔时,不能用手接触到笔尾的金属体D.增加大功率用电器时,只需换上足够粗的保险丝即可3.为了确保用电安全,在日常生活中,下列做法错误的是( )A.不接触低压带电体,不靠近高压带电体B.更换灯泡、搬动电器前不必断开电源开关C.不弄湿用电器,不损坏绝缘层D.保险装置、插座、导线、家用电器等达到使用寿命应及时更换4.关于家庭电路及安全用电,下列说法正确的是( )A.低于220 V的电压对人体都是安全的B.只有当人体接触带电体时才可能发生触电事故C.家庭电路中,控制各个灯具的开关都应安装在相线(火线)上D.教室里一个开关可以同时控制三只日光灯,这三只日光灯一定是串联5.如图所示的四个家庭电路,正确的是( )6.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断。

某同学用测电笔测试灯头的两根电线C、D,发现这两处都能使测电笔的氖管发光,再用测电笔测试火线A和零线B时,氖管在测火线A时能发光,在测零线B时不发光。

那么可以判定故障是( )A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路7.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障。

电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0。

当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光。

由此可以确定( )A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路8.下面列出白炽灯不亮的常见故障与对应的检修方法,其中错误的是( )A.灯头接线松动——检查加固B.灯泡的灯丝断了——换新灯泡C.灯头内的电线断了——换新线并接好D.连接灯泡的两条导线短路——换新灯泡9.如图所示,教室内两盏日光灯由一个开关控制,以下电路中能反映它们正确连接的是( )二、填空题10.经验证明,只有不高于V的电压才是安全的;家庭电路的两条进户线,一条叫做火线,另一条叫做。
