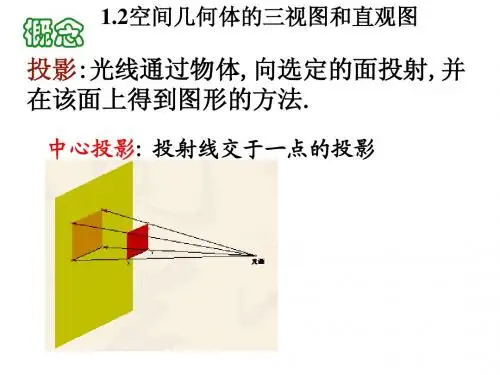

§1.2空间几何体的三视图和直观图1.2.1中心投影与平行投影1.2.2空间几何体的三视图基础过关1．一个几何体的三视图如图所示，则该几何体可以是()A．棱柱B．棱台C．圆柱D．圆台解析先观察俯视图，再结合正视图和侧视图还原空间几何体．由俯视图是圆环可排除A，B，由正视图和侧视图都是等腰梯形可排除C，故选D.答案D2．某空间几何体的正视图是三角形，则该几何体不可能是()A．圆柱B．圆锥C．四面体D．三棱柱解析由三视图知识，知圆锥、四面体、三棱柱(放倒看)都能使其正视图为三角形，而圆柱的正视图不可能为三角形，故选A.答案A3．一个长方体去掉一个小长方体，所得几何体的正视图与侧视图分别如图所示，则该几何体的俯视图为()解析正视图中小长方形在左上方，对应俯视图应该在左侧，排除B，D，侧视图中小长方形在右上方，排除A，故选C.答案C4．下列物品：①探照灯；②车灯；③太阳；④月亮；⑤台灯中，所形成的投影是中心投影的是________(填序号)．解析探照灯、车灯、台灯的光线是由光源发出的光线，是中心投影；太阳、月亮距离地球很远，我们认为是平行光线，因此不是中心投影，故答案为①②⑤.答案①②⑤5．一几何体的直观图如图所示，下列给出的四个俯视图中正确的是________(填序号)．解析该几何体是组合体，上面的几何体是一个五面体，下面是一个长方体，且五面体的一个面即为长方体的一个面，五面体最上面的棱的两端点在底面的射影距左右两边距离相等，因此填②.答案②6．根据以下三视图想象物体原形，并画出物体的实物草图．解(1)此几何体上面为圆柱，下面为圆台，实物草图如图①.(2)此几何体上面为圆锥，下面为圆柱，实物草图如图②.能力提升7．某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为()A．32B．23C．22D．2解析由三视图知可把四棱锥放在一个正方体内部，四棱锥为D－BCC1B1，最长棱为DB1＝DC2＋BC2＋BB21＝4＋4＋4＝2 3.故选B.答案B8．如图，E，F分别为正方体的面ADD1A1、面BCC1B1的中心，则四边形BFD1E 在该正方体的面上的射影可能是()A．①②③B．②③C．①②④D．②④解析因为正方体是对称的几何体，所以四边形BFD1E在该正方体的面上的射影可分为：自上而下、自左至右、由前及后三个方向的射影，也就是在面ABCD、面BCC1B1、面DCC1D1上的射影．四边形BFD1E在面ABCD和面DCC1D1上的射影相同，如图②所示；四边形BFD1E在该正方体的对角面ABC1D1内，它在面BCC1B1上的射影显然是一条线段，如图③所示．故②③正确．答案B9．如图，在正方体ABCD－A1B1C1D1中，点P是上底面A1B1C1D1内一动点，则三棱锥P－ABC的正视图与侧视图的面积的比值为________．解析依题意得三棱锥P－ABC的正视图与侧视图分别是一个三角形，且这两个三角形的底边长都等于正方体的棱长，底边上的高也都等于正方体的棱长，因此三棱锥P－ABC的正视图与侧视图的面积的比值为1.答案110.某圆柱的高为2，底面周长为16，其三视图如图.圆柱表面上的点M在正视图上的对应点为A，圆柱表面上的点N在侧视图上的对应点为B，则在此圆柱侧面上，从M到N的路径中，最短路径的长度为________.解析由三视图可知，该几何体为如图①所示的圆柱，该圆柱的高为2，底面周长为16.画出该圆柱的侧面展开图，如图②所示，连接MN，则MS＝2，SN＝4，则从M到N的路径中，最短路径的长度为MS2＋SN2＝22＋42＝2 5.答案2511．画出下列几何体的三视图．解题图①为正六棱柱，可按棱柱的画法画出，其三视图如图a；题图②为一个圆锥与一个圆台的组合体，按圆锥、圆台的三视图画出它们的组合形状，其三视图如图b.创新突破12．一个物体由几块相同的小正方体组成，其三视图如图所示，试据图回答下列问题：(1)该物体有多少层？(2)该物体的最高部分位于哪里？(3)该物体一共由几个小正方体构成？解(1)该物体一共有两层，从正视图和侧视图都可以看出来．(2)该物体最高部分位于左侧第一排和第二排．(3)从侧视图及俯视图可以看出，该物体前后一共三排，第一排左侧2个，右侧1个；第二排左侧2个，右侧没有；第三排左侧1个，右侧1个．该物体一共由7个小正方体构成．。
