M7130平面磨床电气控制原理电路图解磨床是利用砂轮的周边或端面进行加工的精密机床。
砂轮的旋转是主运动，工件或砂轮的往复运动为进给运动，而砂轮架的快速移动及工作台的移动为辅助运动，磨床的种类很多，按其工作性质可分为外圆磨床、内圆磨床、平面磨床、工具磨床以及一些专用磨床等，其中尤以平面磨床应用最广。
如下图所示的是M7130平面磨床电气控制电路，下面的表格是与之对应的主要电气元件表。
其机械结构由床身、工作台、电磁吸盘、砂轮箱、滑座等部分组成，工作台上装有电磁吸盘，用以吸附工件。
工作台在液压传动机构作用下，沿着床身的导轨作往返运行，砂轮箱在电动机M4的驱动下可在主导轨上作垂直运行。
其电气设备主要安装在床身后部的壁龛盒中，控制按钮安装在床身前部的电气操纵盒上。
电气控制电路可分为主电路、控制电路、电磁吸盘控制电路和机床照明电路等部分。
M7130平面磨床电气控制电路图（点击图片看大图）M7130平面磨床主要电气元件表：主电路分析装有三台电动机，其中M1为砂轮电动机，M2为冷却泵电动机，M3为液压泵电动机。
电动机都采用直接起动，单方向旋转控制。
其中M1、M2由接触器KM1控制，M2再经接插器X1供电，M3由接触器KM2控制。
三台电动机共用熔断器FU1作短路保护，M1、M2由热继电器FR1作长期过载保护，M3由热继电器FR2作长期过载保护。
电动机控制电路分析由按钮SB1、SB2与接触器KM1组成砂轮M1单向旋转起动一停止控制电路；按钮SB3、SB4与接触器KM2构成液压泵M3单向旋转起动——停止控制电路。
但电动机的起动必须在下列条件之一成立时方可进行：1.电磁吸盘YH工作，并且欠电流继电器KA线圈得电吸合后；2.若电磁吸盘YH不工作，但转换开关SA1置于“去磁”位置，其触点SA1 （3-4）闭合。
电磁吸盘控制电路M7130平面磨床的电磁吸盘装在工作台上，用于固定加工工件。
当电磁铁线圈通电时，电磁铁心就产生磁场，吸住铁磁材料工件，便于磨削加工。
M型平面磨床的电气控制电路及工作原理————————————————————————————————作者：————————————————————————————————日期：M7120型平面磨床的电气控制电路及工作原理磨床是用磨具和磨料（如砂轮、砂带、油石、研磨剂等）对工件的表面进行磨削加工的一种机床，它可以加工各种表面，如平面、内外圆柱面、圆锥面和螺旋面等。
通过磨削加工，使工件的形状及表面的精度、光洁度达到预期的要求；同时，它还可以进行切断加工。
根据用途和采用的工艺方法不同，磨床可以分为平面磨床、外圆磨床、内圆磨床、工具磨床和各种专用磨床（如螺纹磨床、齿轮磨床、球面磨床、导轨磨床等），其中以平面磨床使用最多。
平面磨床又分为卧轴和立轴、矩台和圆台四种类型，下面以M7130型卧轴矩台平面磨床为例介绍磨床的电气控制电路。
M7130型平面磨床型号的含义为一、平面磨床的主要结构和运动形式M7120型卧轴矩形工作台平面磨床的主要结构包括床身、立柱、滑座、砂轮箱、工作台和电磁吸盘，如图7—4所示。
磨床的工作台表面有T型槽，可以用螺钉和压板将工件直接固定在工作台上，也可以在工作台上装上电磁吸盘，用来吸持铁磁性的工件。
平面磨床进行磨削加工的示意图如图7—5所示，砂轮与砂轮电动机均装在砂轮箱内，砂轮直接由砂轮电动机带动旋转；砂轮箱装在滑座上，而滑座装在立柱上。
图7－4 M7130卧轴矩台平面磨床结构示意图磨床的主运动是砂轮的旋转运动，而进给运动则分为以下三种运动。
（1）工作台（带动电磁吸盘和工件）作纵向往复运动；（2）砂轮箱沿滑座上的燕尾槽作横向进给运动；（3）砂轮箱和滑座一起沿立柱上的导轨作垂直进给运动。
图7－5 磨床的主运动和进给运动示意图二、平面磨床的电力拖动形式和控制要求M7120型卧轴矩台平面磨床采用多台电动机拖动，其电力拖动和电气控制、保护的要求是：（1）砂轮由一台笼型异步电动机拖动，因为砂轮的转速一般不需要调节，所以对砂轮电动机没有电气调速的要求，也不需要反转，可直接起动。

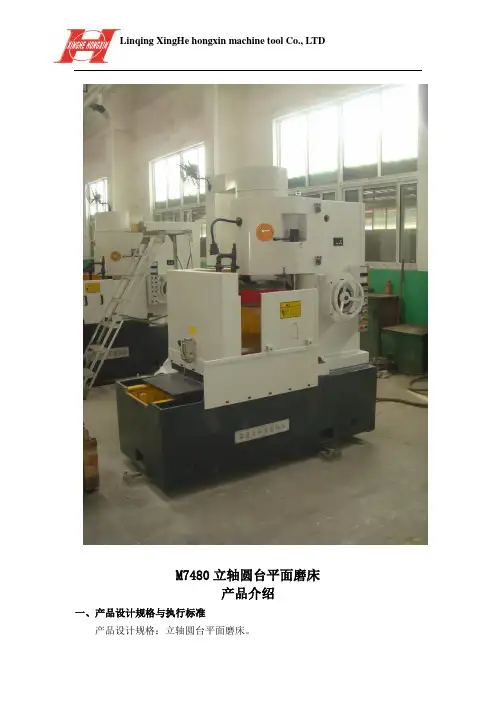

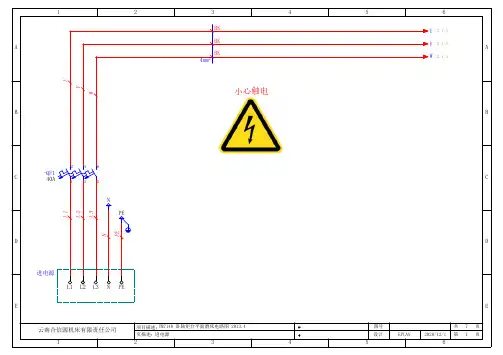

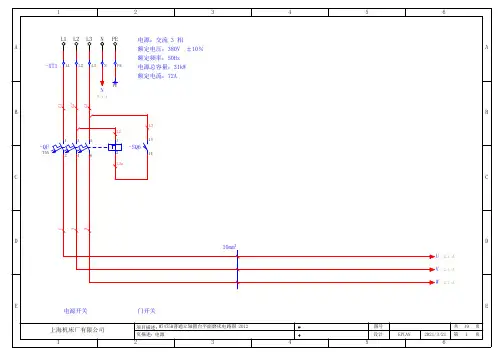

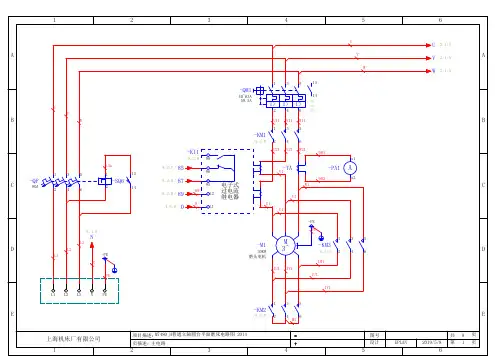

M7480立轴圆台平面磨床产品介绍一、产品设计规格与执行标准产品设计规格：立轴圆台平面磨床。
执行标准JB/T9909.1-99.3-1999《立轴圆台平面磨床精度检验》。
二、产品总体设计布局形式与用途M7480立轴圆台平面磨床，以砂轮端面进行磨削，是一种高效，精密稳定的加工机床。
该机床在提高床和磨头刚性作了较大改进。
立柱采用三点调整，结构紧凑，工作台为圆形强力电磁吸盘，磁办平滑可调，精度稳定。
功率大，可控硅充退磁，并配有冷却液净化装置等特点。
特别适用于工具、模具、冶金、锯片、汽车、拖拉机、轴承等行业对大型零部件的磨削加工。
三、机床主要特点1、主要精度：表面粗糙度达0.8u以上，平行度0.01/500mm以内。
2、机床材质：该机床床身、立柱、均采用树脂沙工艺铸造，材质好，强度高.3、工作台：为我公司自行生产的产品，磁力平滑可调，精度稳定。
4、电气系统：采用先进成熟的电器零部件，不受机械振动和电气干扰的影响并具有良好的防湿性。
5、磨头运动形式：磨头与立柱垂直导轨，接触刚性好、运动精度高，移动轻便、进给灵敏润滑简便可靠，使用寿命长。
6、冷却润滑机械系统：本机床应具有可靠和完善的润滑、液压、、系统和装置，高效的冷却过滤装置、机床采用半密封罩7、安全防护：机床安全防护通用技术条件满足GB15760标准和JB5029-88技术要求并提供相应技术资料。
8、机床应用动力：1）三相交流电：380V（±10%）50HZ2）机床照明电压：AC36V3）供水：采用0.2MPa水压四、机床使用动力、环境条件三相五线制交流电380V±10% 频率50HZ±2%环境温度 0-55°（运行时）-20-60°（不运行时）周围相对湿度正常≤75%RH短期（1个月内）≤95%RH 无露无霜山东省临清兴和宏鑫机床独家提供，盗用资料，必究！版权所有！。
M7120型平面磨床的电气控制电路及工作原理磨床是用磨具和磨料（如砂轮、砂带、油石、研磨剂等）对工件的表面进行磨削加工的一种机床，它可以加工各种表面，如平面、内外圆柱面、圆锥面和螺旋面等。
通过磨削加工，使工件的形状及表面的精度、光洁度达到预期的要求；同时，它还可以进行切断加工。
根据用途和采用的工艺方法不同，磨床可以分为平面磨床、外圆磨床、内圆磨床、工具磨床和各种专用磨床（如螺纹磨床、齿轮磨床、球面磨床、导轨磨床等），其中以平面磨床使用最多。
平面磨床又分为卧轴和立轴、矩台和圆台四种类型，下面以M7130型卧轴矩台平面磨床为例介绍磨床的电气控制电路。
M7130型平面磨床型号的含义为一、平面磨床的主要结构和运动形式M7120型卧轴矩形工作台平面磨床的主要结构包括床身、立柱、滑座、砂轮箱、工作台和电磁吸盘，如图7—4所示。
磨床的工作台表面有T型槽，可以用螺钉和压板将工件直接固定在工作台上，也可以在工作台上装上电磁吸盘，用来吸持铁磁性的工件。
平面磨床进行磨削加工的示意图如图7—5所示，砂轮与砂轮电动机均装在砂轮箱内，砂轮直接由砂轮电动机带动旋转；砂轮箱装在滑座上，而滑座装在立柱上。
图7－4 M7130卧轴矩台平面磨床结构示意图磨床的主运动是砂轮的旋转运动，而进给运动则分为以下三种运动。
（1）工作台（带动电磁吸盘和工件）作纵向往复运动；（2）砂轮箱沿滑座上的燕尾槽作横向进给运动；（3）砂轮箱和滑座一起沿立柱上的导轨作垂直进给运动。
图7－5 磨床的主运动和进给运动示意图二、平面磨床的电力拖动形式和控制要求M7120型卧轴矩台平面磨床采用多台电动机拖动，其电力拖动和电气控制、保护的要求是：（1）砂轮由一台笼型异步电动机拖动，因为砂轮的转速一般不需要调节，所以对砂轮电动机没有电气调速的要求，也不需要反转，可直接起动。
（2）平面磨床的纵向和横向进给运动一般采用液压传动，所以需要由一台液压泵电动机驱动液压泵，对液压泵电动机也没有电气调速、反转和降压起动的要求。
