MQ6025A型万能工具磨床技术说明书设备介绍:工具磨床是金属切削加工必要的辅助设备,用来刃磨各种金属切削刀具。
由于金属切削加工工艺不断改进,金属切削机床随之不断革新,这就需要新的切削刀具,而对刀具的刃磨也不断提出新的要求。
工具磨床制造业的历史,在机床行业中甚为年轻。
在磨床生产的一百多年的历史中,过去对工具磨床的生产一直不够重视,第一台万能工具磨床于1889年首先由美国辛辛那提公司制成,随后,美国诺顿公司于1890年试制成功了万能工具磨床,但当时都是采用齿轮皮带传动,结构简单,效率很低。
在近三十年来,随着工业的发展和科学技术的进步,才绽工具磨床的生产有了较快的发展,不但出现了半自动、全自动工具磨床,而且数控工具磨床也开始应用。
工具磨床是专门用于工具制造和刀具刃磨的磨床,有万能工具磨床、钻头刃磨床、拉刀刃磨床、工具曲线磨床等,多用于工具制造厂和机械制造厂的工具车间。
主要部件:MQ6025A型万能丁具磨床是性能比较优良的改进型T具磨床。
它装上附件后,除可以刃磨绞刀、铣刀、斜槽滚刀、拉刀、插齿刀等常用刀具和各种特殊刀具以外还能磨削外圆、内网平面以及样板等,加工范围比较广泛。
1、床身床身是一个箱形整体结构的铸件,其上部前面有一组纵向V形导轨和平导轨;在后面有一组横向的V形导轨和平导轨。
纵向导轨装有工作台.横向导轨上装有横向拖板,床身左侧门及后门内装有电气元件等。
2、工作台工作台分上工作台和下工作台两部分,下工作台装在床身纵向导轨上,导轨上装有圆柱滚针,使工作台能轻便、均匀地快速移动。
工作台前后运动可有4个手轮操作,便于在不同位置操纵工作台进行磨削。
3、横向拖板横向拖板装在床身横向导轨上,导轨之间有圆柱滚针。
横向传动由手轮通过梯形螺杆和螺母传动。
手轮转1圈为3mm,1小格为0.01mm。
由于手轮装在同一根丝杆上,因此站在机床前面和后面均可进行操作。
在横向拖板上装有磨头架及升降机构,摇动手轮,磨头架做横向进给。

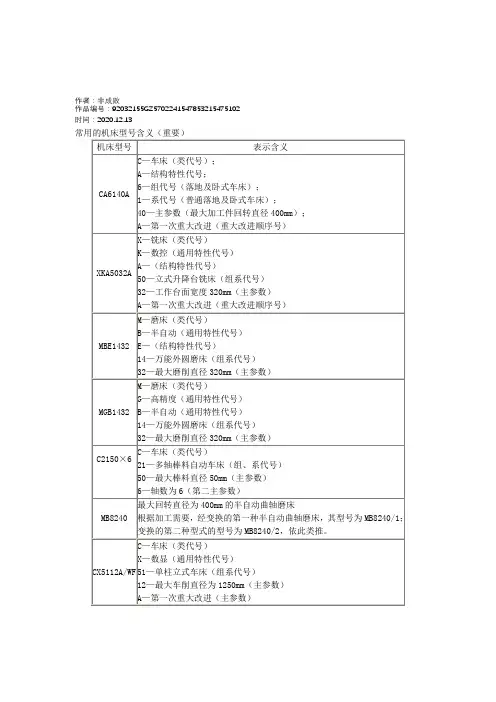

1)机床的类别代号用大写的汉语拼音字母代表机床的类别。
例如,用"C"表示"车床",读"车"。
有的机床(如磨床)又由若干分类组成,分类代号用阿拉伯数字表示,置于类别代号之前,但第1分类不予表示。
机床类别代号见表2-12。
2)机床的特性代号机床的特性代号,包括通用特性和结构特性,也用汉语拼音字母表示。
当某类机床,除有普通型式外,还有如表2-13中所列的各种通用特性时,则应在类别代号之后加上相应的通用特性代号,如CM6132型号中"M"表示"精密"之意,是精密普通车床。
结构特性代号是为了区别主参数相同而结构不同的机床,如CA6140和C6140是结构有区别而主参数相同的普通车床。
当机床有通用特性代号,也有结构特性代号时,结构特性代号应排在通用特性代号之后。
此外,结构特性代号字母是根据各类机床的情况分别规定的,在不同型号中的含义可以不同。
通用特性代号已用的字母及字母"I""O"不可作为结构特性代号使用。
3)机床的组和型别代号每一类机床分为若干组,每组又分为若干型。
用两位数字作为组和型别代号,位于类别和特性代号之后,第一位数字表示组别,第二位数字表示型别。
4)主参数表示机床规格和加工能力的主要参数,用两位十进制数并以折算值表示。
如车床的主参数是工件的最大回转直径,其mm数除10,即为主参数值。
有时候,型号中除主参数外还需表明第二主参数(亦用折算值),以"×"号分开。
5)机床重大改进的序号性能和结构经过重大改进的机床,应在原机床型号后面以英文字母A、B、C、D …表示是第几次改进的序号,例如Y7132A和Z3040A都表明是第一次重大改进。
此外,多轴机床的主轴数目,要以阿拉伯数字表示在型号后面,并用"·"分开,例如C2140·6是加工最大棒料直径为40mm的卧式六轴自动车床的型号表示方法。
机床型号的名词解释机床是制造工业中常见的一种机械设备,主要用于将原料加工成所需的零部件或成品。
机床为各种制造行业提供了高效、精确和重复可靠的加工工艺,从而推动了现代工业的发展。
不同类型的机床适用于不同的加工需求,而机床型号则是对机床进行分类和标识的体系。
在机床型号中,通常使用数字、字母或其组合来表示机床的具体型号。
下面我将对一些常见的机床型号进行解释,以帮助大家更好地理解和使用机床。
1. CNC机床:CNC是Computer Numerical Control的缩写,即计算机数控。
CNC机床是通过计算机指令控制的机床,它能够实现精确、高效和复杂的加工任务。
CNC机床可以根据不同的加工需求进行编程,并且具备自动换刀、自动测量和自动纠偏等功能,可以显著提高生产效率和产品质量。
2. 车床:车床是一种用于旋转加工工件的机床。
它通过将工件固定在主轴上,然后利用刀具对工件进行切削和加工。
车床可以分为手动车床和数控车床两种类型。
手动车床由操作人员手动控制,适用于简单和小批量的加工任务;而数控车床则由计算机控制,适用于精密、复杂和大批量的加工需求。
3. 铣床:铣床是一种用于平面加工的机床。
它通过将工件固定在工作台上,然后利用铣刀进行切割和加工。
铣床可以实现各种形状的加工,如槽、孔、齿轮等。
与车床类似,铣床也可以分为手动铣床和数控铣床两种类型。
数控铣床由计算机控制,可以自动进行加工过程,提高工作效率和产品质量。
4. 钻床:钻床是一种用于钻孔的机床。
它通过钻头对工件进行旋转削除来实现钻孔操作。
钻床适用于单孔或多孔的加工任务,并且可以根据不同的加工需求选择不同的钻头。
钻床也可分为手动钻床和数控钻床两种类型,数控钻床具备自动定位和钻孔功能,提高了加工的准确性和效率。
5. 磨床:磨床是一种用于精密磨削的机床。
它通过旋转磨石对工件进行切削和磨削,以达到精细加工的目的。
磨床可以用于加工高精度、高光洁度和特殊形状的工件。
不同于前面提到的机床,磨床通常只有手动操作,因为磨削过程需要操作员的经验和技巧。

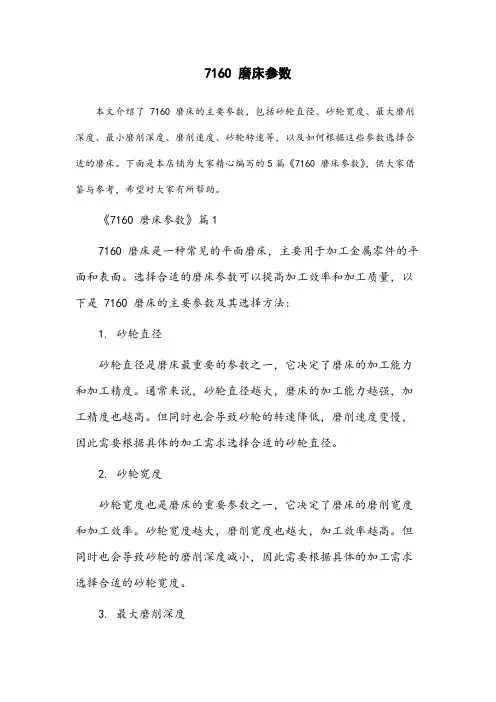

7160 磨床参数本文介绍了 7160 磨床的主要参数,包括砂轮直径、砂轮宽度、最大磨削深度、最小磨削深度、磨削速度、砂轮转速等,以及如何根据这些参数选择合适的磨床。
下面是本店铺为大家精心编写的5篇《7160 磨床参数》,供大家借鉴与参考,希望对大家有所帮助。
《7160 磨床参数》篇17160 磨床是一种常见的平面磨床,主要用于加工金属零件的平面和表面。
选择合适的磨床参数可以提高加工效率和加工质量,以下是 7160 磨床的主要参数及其选择方法:1. 砂轮直径砂轮直径是磨床最重要的参数之一,它决定了磨床的加工能力和加工精度。
通常来说,砂轮直径越大,磨床的加工能力越强,加工精度也越高。
但同时也会导致砂轮的转速降低,磨削速度变慢,因此需要根据具体的加工需求选择合适的砂轮直径。
2. 砂轮宽度砂轮宽度也是磨床的重要参数之一,它决定了磨床的磨削宽度和加工效率。
砂轮宽度越大,磨削宽度也越大,加工效率越高。
但同时也会导致砂轮的磨削深度减小,因此需要根据具体的加工需求选择合适的砂轮宽度。
3. 最大磨削深度最大磨削深度是指磨床能够一次磨削的最大深度,它取决于砂轮的直径和宽度以及工件的材料和硬度。
选择合适的最大磨削深度可以提高加工效率和加工质量,但同时也需要注意不要超过砂轮的承受能力,以免导致砂轮破裂或者加工失误。
4. 最小磨削深度最小磨削深度是指磨床能够一次磨削的最小深度,它通常取决于工件的材料和硬度,以及砂轮的直径和宽度。
选择合适的最小磨削深度可以提高加工精度和加工质量,但同时也需要注意不要过度磨削,以免影响工件的强度和寿命。
5. 磨削速度磨削速度是指砂轮的旋转速度,它决定了磨床的加工能力和加工精度。
通常来说,磨削速度越高,磨床的加工能力越强,加工精度也越高。
但同时也会导致砂轮的磨损加剧,因此需要根据具体的加工需求选择合适的磨削速度。
6. 砂轮转速砂轮转速是指砂轮每分钟旋转的圈数,它取决于磨床的磨削速度和砂轮的直径。
磨床型号的含义说明Company Document number:WUUT-WUUY-WBBGB-BWYTT-1982GT磨床型号的含义说明发布时间:2012-8-7磨床的种类很多,按GB/T15375-1994磨床的类、组、系划分表,将我国的磨床品种分为三个分类。
一般磨床为第一类,用字母M表示,读作“磨”。
超精加工机床、抛光机床、砂带抛光机为第二类,用2M表示。
轴承套圈、滚球、叶片磨床为第三类,用3M 表示。
齿轮磨床和螺纹磨床分别用Y和S表示,读作“牙”和“丝”。
第一类磨床按加工不同分为一下几组:0—仪表磨床;1—外圆磨床(如M1432A、MBS1332A、MM1420、M1020、MG10200等);2--内圆磨床(如M2110A、MGD2110等);3—砂轮机;4—研磨机、珩磨机;5—导轨磨床;6—刀具刃磨床(M6025A、M6110等);7—平面及端面磨床(如M7120A、MG7132、M7332A、M7475B等);8—曲轴、凸轮轴、花键轴及轧辊轴磨床(如M8240A、M8312、M8612A、MG8425等);9—工具磨床(如MK9017、MG9019等)。
型号还指明机床主要规格参数。
一般以内、外圆磨床上加工的最大直径尺寸或平面磨床工作台面宽度(或直径)的1/10表示;曲轴磨床则表示最大回转直径的1/10;无心磨床则表示基本参数本身(如M1080表示最大磨削直径为80mm)。
应当注意,外圆磨床的主要参数代号与无心外圆磨床不同。
磨床的通用特性代号位于型号第二位(如表1-1),如型号MB1432A中的B表示半自动万能外圆磨床。
磨床结构性能的重大改进用顺序A、B、C……表示,加在型号的末尾。
现以一数控高精度外圆磨床的型号说明磨床型号的表示方法。
其最大磨削直径为200m m,经第一次改进设计。
常用的磨床型号含义如下:M1432B表示万能外圆磨床,最大磨削直径为320mm,经第二次重大结构改进;MM1420表示精密万能外圆磨床,最大磨削直径为200mm;MBS1332A表示半自动高速外圆磨床,最大磨削直径为320mm,经第一次重大结构改进。
磨床型号的含义说明发布时间:2012-8-7
磨床的种类很多,按GB/T15375-1994磨床的类、组、系划分表,将我国的磨床品种分为三个分类。
一般磨床为第一类,用字母M表示,读作“磨”。
超精加工机床、抛光机床、砂带抛光机为第二类,用2M表示。
轴承套圈、滚球、叶片磨床为第三类,用3 M表示。
齿轮磨床和螺纹磨床分别用Y和S表示,读作“牙”和“丝”。
第一类磨床按加工不同分为一下几组:0—仪表磨床;1—外圆磨床(如M1432A、MBS1332A、MM142 0、M1020、MG10200等);2--内圆磨床(如M2110A、MGD2110等);3—砂轮机;4—研磨机、珩磨机;5—导轨磨床;6—刀具刃磨床(M6025A、M6110等);7—平面及端面磨床(如M7120A、MG7132、M7332A、M7475B等);8—曲轴、凸轮轴、花键轴及轧辊轴磨床(如M8240A、M8312、M8612A、MG8425等);9—工具磨床(如MK9017、MG9019等)。
型号还指明机床主要规格参数。
一般以内、外圆磨床上加工的最大直径尺寸或平面磨床工作台面宽度(或直径)的1/10表示;曲轴磨床则表示最大回转直径的1/10;无心磨床则表示基本参数本身(如M1080表示最大磨削直径为80mm)。
应当注意,外圆磨床的主要参数代号与无心外圆磨床不同。
磨床的通用特性代号位于型号第二位(如表1-1),如型号MB1432A中的B表示半自动万能外圆磨床。
磨床结构性能的重大改进用顺序A、B、C……表示,加在型号的末尾。
现以一数控高精度外圆磨床的型号说明磨床型号的表示方法。
其最大磨削直径为200 mm,经第一次改进设计。
常用的磨床型号含义如下:
M1432B表示万能外圆磨床,最大磨削直径为320mm,经第二次重大结构改进;
MM1420表示精密万能外圆磨床,最大磨削直径为200mm;
MBS1332A表示半自动高速外圆磨床,最大磨削直径为320mm,经第一次重大结构改进。
MG1432A表示高精度万能外圆磨床,最大磨削直径为320mm,经第一次结构改进。
MB1632表示半自动端面外圆磨床最大回转直径为320mm;
M1080表示无心外圆磨床,最大磨削直径为80mm;
M2110表示内圆磨床,最大磨削孔径为110mm;
M7120A表示卧轴矩台平面磨床,工作台宽度为200mm,经第一次重大结构改进;
M7475B表示立轴圆台平面磨床,工作台直径为750mm,经第二次重大结构改进;
M6025A表示万能工具磨床,最大回转直径为250mm,经第一次重大结构改进;
S7332表示螺纹磨床,最大工件直径为320mm。
M代表“磨”,M7表示“平面及端面”,M71表示“卧轴矩台”;30代表“面宽度300mm”;G是重大改进顺序号,G相当于第7,表示第7次改进;F是其它特性代号,F代表“复合”。
