磨床的种类及组成

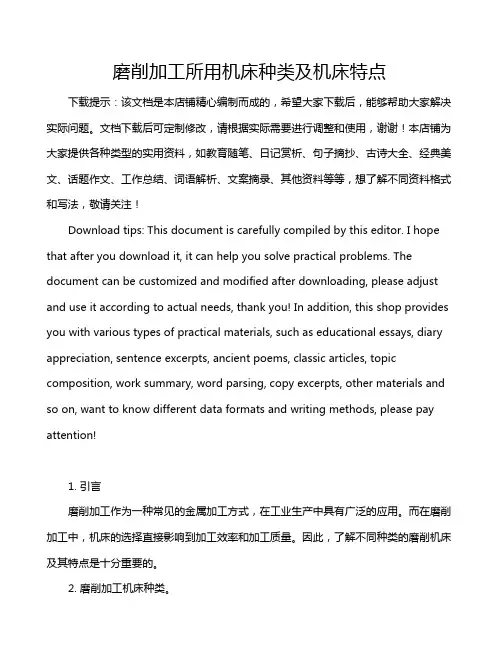

磨削加工所用机床种类及机床特点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言磨削加工作为一种常见的金属加工方式，在工业生产中具有广泛的应用。

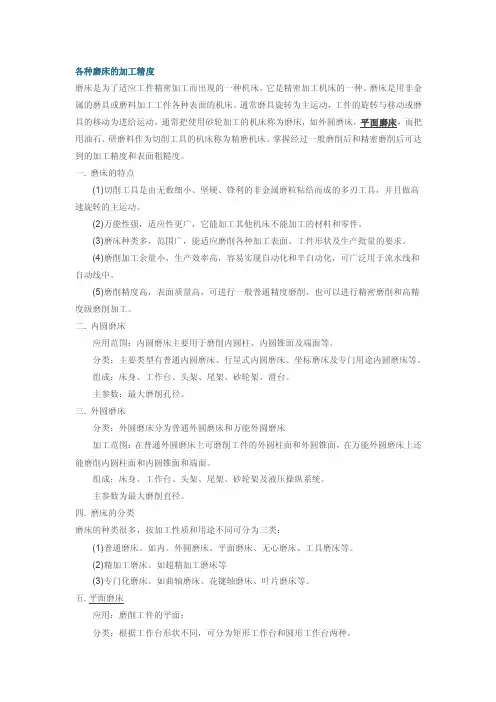

各种磨床的加工精度磨床是为了适应工件精密加工而出现的一种机床，它是精密加工机床的一种。

磨床是用非金属的磨具或磨料加工工件各种表面的机床。

通常磨具旋转为主运动，工件的旋转与移动或磨具的移动为进给运动。

通常把使用砂轮加工的机床称为磨床，如外圆磨床，平面磨床，而把用油石、研磨料作为切削工具的机床称为精磨机床。

掌握经过一般磨削后和精密磨削后可达到的加工精度和表面粗糙度。

一. 磨床的特点(1)切削工具是由无数细小、坚硬、锋利的非金属磨粒粘结而成的多刃工具，并且做高速旋转的主运动。

(2)万能性强，适应性更广，它能加工其他机床不能加工的材料和零件。

(3)磨床种类多，范围广，能适应磨削各种加工表面、工件形状及生产批量的要求。

(4)磨削加工余量小，生产效率高，容易实现自动化和半自动化，可广泛用于流水线和自动线中。

(5)磨削精度高，表面质量高，可进行一般普通精度磨削，也可以进行精密磨削和高精度级磨削加工。

二. 内圆磨床应用范围：内圆磨床主要用于磨削内圆柱、内圆锥面及端面等。

分类：主要类型有普通内圆磨床、行星式内圆磨床、坐标磨床及专门用途内圆磨床等。

组成：床身、工作台、头架、尾架、砂轮架、滑台。

主参数：最大磨削孔径。

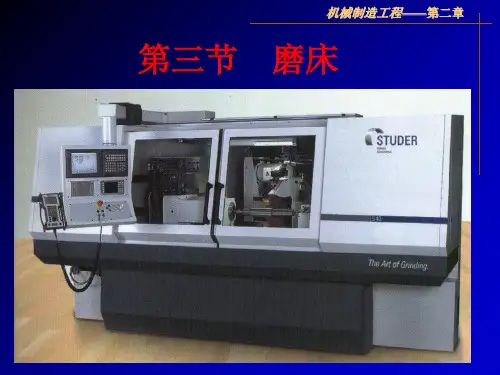

三. 外圆磨床分类：外圆磨床分为普通外圆磨床和万能外圆磨床加工范围：在普通外圆磨床上可磨削工件的外圆柱面和外圆锥面，在万能外圆磨床上还能磨削内圆柱面和内圆锥面和端面。

组成：床身、工作台、头架、尾架、砂轮架及液压操纵系统。

主参数为最大磨削直径。

四. 磨床的分类磨床的种类很多，按加工性质和用途不同可分为三类：(1)普通磨床。

如内、外圆磨床、平面磨床、无心磨床、工具磨床等。

(2)精加工磨床。

如超精加工磨床等(3)专门化磨床。

如曲轴磨床、花键轴磨床、叶片磨床等。

五. 平面磨床应用：磨削工件的平面：分类：根据工作台形状不同，可分为矩形工作台和圆形工作台两种。

主参数：矩形工作台平面磨床的主参数为工作台宽度，圆台平面磨床的主参数为工作台面直径。

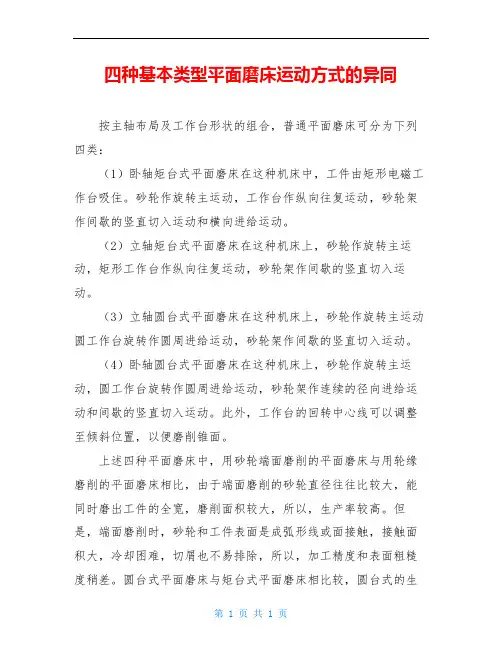

四种基本类型平面磨床运动方式的异同
按主轴布局及工作台形状的组合，普通平面磨床可分为下列四类：
（1）卧轴矩台式平面磨床在这种机床中，工件由矩形电磁工作台吸住。

砂轮作旋转主运动，工作台作纵向往复运动，砂轮架作间歇的竖直切入运动和横向进给运动。

（2）立轴矩台式平面磨床在这种机床上，砂轮作旋转主运动，矩形工作台作纵向往复运动，砂轮架作间歇的竖直切入运动。

（3）立轴圆台式平面磨床在这种机床上，砂轮作旋转主运动圆工作台旋转作圆周进给运动，砂轮架作间歇的竖直切入运动。

（4）卧轴圆台式平面磨床在这种机床上，砂轮作旋转主运动，圆工作台旋转作圆周进给运动，砂轮架作连续的径向进给运动和间歇的竖直切入运动。

此外，工作台的回转中心线可以调整至倾斜位置，以便磨削锥面。

上述四种平面磨床中，用砂轮端面磨削的平面磨床与用轮缘磨削的平面磨床相比，由于端面磨削的砂轮直径往往比较大，能同时磨出工件的全宽，磨削面积较大，所以，生产率较高。

但是，端面磨削时，砂轮和工件表面是成弧形线或面接触，接触面积大，冷却困难，切屑也不易排除，所以，加工精度和表面粗糙度稍差。

圆台式平面磨床与矩台式平面磨床相比较，圆台式的生
产率稍高些，这是由于圆台式是连续进给，而矩台式有换向时间损失。

但是，圆台式只适于磨削小零件和大直径的环形零件端面，不能磨削长零件．而矩台式可方便地磨削各种常用零件，包括直径小于矩台宽度的环形零件。

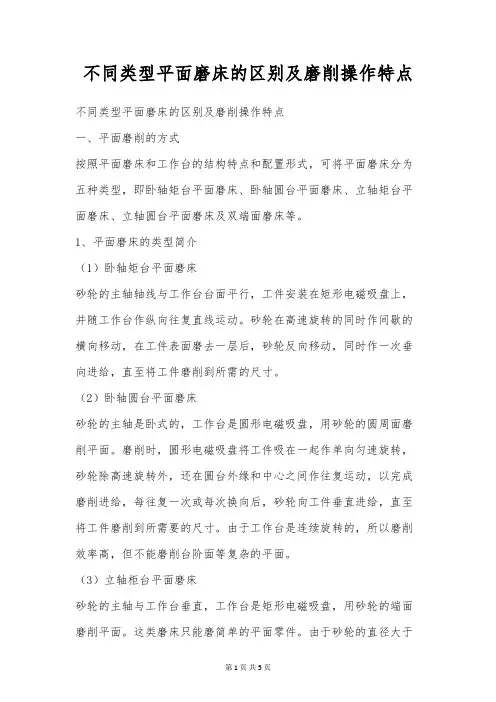

不同类型平面磨床的区别及磨削操作特点不同类型平面磨床的区别及磨削操作特点一、平面磨削的方式按照平面磨床和工作台的结构特点和配置形式，可将平面磨床分为五种类型，即卧轴矩台平面磨床、卧轴圆台平面磨床、立轴矩台平面磨床、立轴圆台平面磨床及双端面磨床等。

1、平面磨床的类型简介（1）卧轴矩台平面磨床砂轮的主轴轴线与工作台台面平行，工件安装在矩形电磁吸盘上，并随工作台作纵向往复直线运动。

砂轮在高速旋转的同时作间歇的横向移动，在工件表面磨去一层后，砂轮反向移动，同时作一次垂向进给，直至将工件磨削到所需的尺寸。

（2）卧轴圆台平面磨床砂轮的主轴是卧式的，工作台是圆形电磁吸盘，用砂轮的圆周面磨削平面。

磨削时，圆形电磁吸盘将工件吸在一起作单向匀速旋转，砂轮除高速旋转外，还在圆台外缘和中心之间作往复运动，以完成磨削进给，每往复一次或每次换向后，砂轮向工件垂直进给，直至将工件磨削到所需要的尺寸。

由于工作台是连续旋转的，所以磨削效率高，但不能磨削台阶面等复杂的平面。

（3）立轴柜台平面磨床砂轮的主轴与工作台垂直，工作台是矩形电磁吸盘，用砂轮的端面磨削平面。

这类磨床只能磨简单的平面零件。

由于砂轮的直径大于工作台的宽度，砂轮不需要作横向进给运动，故磨削效率较高。

（4）立轴圆台平面磨床砂轮的主轴与工作台垂直，工作台是圆形电磁吸盘，用砂轮的端面磨削平面。

磨削时，圆工作台匀速旋转，砂轮除作高速旋转外，定时作垂向进给。

（5）双端面磨床该磨床能同时磨削工件两个平行面，磨削时工件可连续送料，常用于自动生产线等场合。

2、平面磨削的形式以砂轮工作表面的不同，平面磨削可分为周边磨削、端面磨削以及周边一端面磨削三种方式。

①周边磨削：又称圆周磨削，是用砂轮的圆周面进行磨削。

卧轴的平面磨床属于这种形式。

②端面磨削：用砂轮的端面进行磨削。

立轴的平面磨床均属于这种形式。

③周边一端面磨削：同时用砂轮的圆周面和端面进行磨削。

磨削台阶面时，若台阶不深，可在卧轴矩台平面磨床上，用砂轮进行周边一端面磨削。

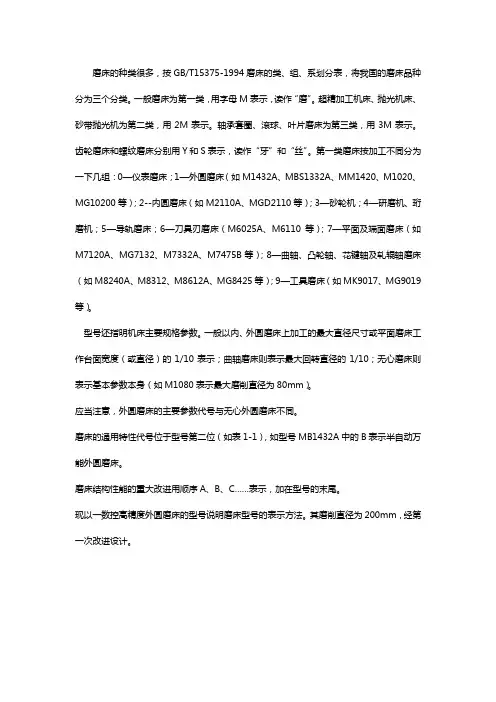

磨床的种类很多，按GB/T15375-1994磨床的类、组、系划分表，将我国的磨床品种分为三个分类。

一般磨床为第一类，用字母M表示，读作“磨”。

超精加工机床、抛光机床、砂带抛光机为第二类，用2M表示。

轴承套圈、滚球、叶片磨床为第三类，用3M表示。

齿轮磨床和螺纹磨床分别用Y和S表示，读作“牙”和“丝”。

第一类磨床按加工不同分为一下几组：0—仪表磨床；1—外圆磨床（如M1432A、MBS1332A、MM1420、M1020、MG10200等）；2--内圆磨床（如M2110A、MGD2110等）；3—砂轮机；4—研磨机、珩磨机；5—导轨磨床；6—刀具刃磨床（M6025A、M6110等）；7—平面及端面磨床（如M7120A、MG7132、M7332A、M7475B等）；8—曲轴、凸轮轴、花键轴及轧辊轴磨床（如M8240A、M8312、M8612A、MG8425等）；9—工具磨床（如MK9017、MG9019等）。

型号还指明机床主要规格参数。

一般以内、外圆磨床上加工的最大直径尺寸或平面磨床工作台面宽度（或直径）的1/10表示；曲轴磨床则表示最大回转直径的1/10；无心磨床则表示基本参数本身（如M1080表示最大磨削直径为80mm）。

应当注意，外圆磨床的主要参数代号与无心外圆磨床不同。

磨床的通用特性代号位于型号第二位（如表1-1），如型号MB1432A中的B表示半自动万能外圆磨床。

磨床结构性能的重大改进用顺序A、B、C……表示，加在型号的末尾。

现以一数控高精度外圆磨床的型号说明磨床型号的表示方法。

其磨削直径为200mm，经第一次改进设计。

常用的磨床型号含义如下：M1432B表示万能外圆磨床，磨削直径为320mm，经第二次重大结构改进；MM1420表示精密万能外圆磨床，磨削直径为200mm；MBS1332A表示半自动高速外圆磨床，磨削直径为320mm，经第一次重大结构改进。

MG1432A表示高精度万能外圆磨床，磨削直径为320mm，经第一次结构改进。

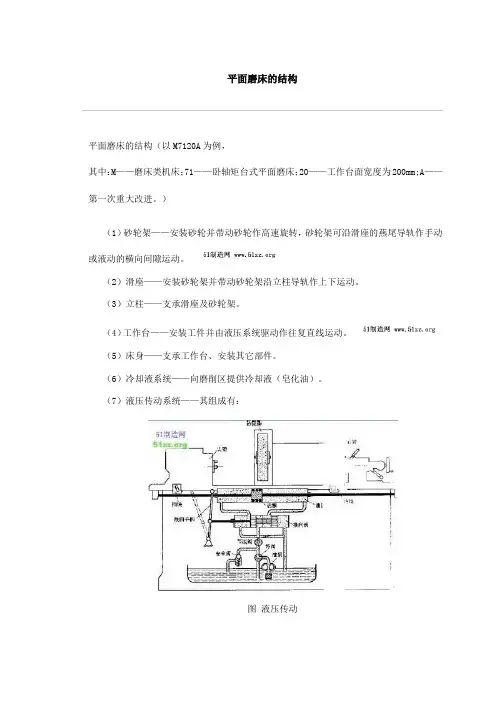

平面磨床的结构平面磨床的结构（以M7120A为例，其中：M——磨床类机床；71——卧轴矩台式平面磨床；20——工作台面宽度为200mm;A——第一次重大改进。

）（1）砂轮架——安装砂轮并带动砂轮作高速旋转，砂轮架可沿滑座的燕尾导轨作手动或液动的横向间隙运动。

（2）滑座——安装砂轮架并带动砂轮架沿立柱导轨作上下运动。

（3）立柱——支承滑座及砂轮架。

（4）工作台——安装工件并由液压系统驱动作往复直线运动。

（5）床身——支承工作台、安装其它部件。

（6）冷却液系统——向磨削区提供冷却液（皂化油）。

（7）液压传动系统——其组成有：图液压传动1）动力元件——为油泵，供给液压传动系统压力油；2）执行元件——为油缸，带动工作台等部件运动；3）控制元件——为各种阀，控制压力、速度、方向等；4）辅助元件——如油箱、压力表等。

液压传动与机械传动相比具有传动平稳，能过载保护，可以在较大范围实现无级调速等优点。

平面磨削运动（1）主运动——砂轮的高速旋转运动。

（2）进给运动1）纵向进给——工作台带动工件的往复直线运动；2）垂直进给——砂轮向工件深度方向的移动；3）横向进给——砂轮沿其轴线的间隙运动。

图 磨削运动砂轮简介来源：作者：发布时间：2007-11-23图砂轮的组成图砂轮的形状砂轮是磨削的切削工具，它由许多细小而坚硬的磨粒和结合剂粘而成的多孔物体。

磨粒直接担负着切削工作，必须锋利并具有高的硬度，耐热性和一定的韧性。

常用的磨料有氧化铝（又称刚玉）和碳化硅两种。

氧化铝类磨料硬度高、韧性好，适合磨削钢料。

碳化硅类磨料硬度更高、更锋利、导热性好，但较脆，适合磨削铸铁和硬质合金。

同样磨料的砂轮，由于其粗细不同，工件加工后的表面粗糙度和加工效率就不相同，磨粒粗大的用于粗磨，磨粒细小的适合精磨、磨料愈粗，粒度号愈小。

结合剂起粘结磨料的作用。

常用的是陶瓷结合剂，其次是树脂结合剂。

结合剂选料不同，影响砂轮的耐蚀性、强度、耐热性和韧性等。

磨床的分类及用途（完整版）磨床分为外圆磨床、内圆磨床、坐标磨床、无心磨床、平面磨床、轧辊磨床、导轨磨床、砂带磨床、砂轮机、珩磨机、研磨机、工具磨床、曲线磨床、凸轮轴磨床、轴承磨床、数控磨床、磨削中心、复合磨床、其他磨床等大类，每个大类又包括若干小类。

一.外圆磨床：主要用于磨削圆柱形和圆锥形外表面的磨床。

一般工件装夹在头架和尾架之间进行磨削。

1.1工作台移动式外圆磨床：用工作台纵向移动的方式磨削工件的外圆磨床。

1.1.1端面外圆磨床：用于磨削轴类工件，其砂轮轴线与工件轴线呈一定角度 ,一次切入磨削可同时完成轴颈和轴肩加工的外圆磨床。

1.1.2万能外圆磨床：具有磨削圆柱形和圆锥形内表面装置的外圆磨床。

1.2.3宽砂轮外圆磨床：用于磨削轴类工件 ,其砂轮宽度数倍于同规格磨床的外圆磨床。

1.2砂轮架移动式外圆磨床：用砂轮架纵向移动的方式磨削工件的外圆磨床。

二、内圆磨床：主要用于磨削圆柱形和圆锥形内表面的磨床。

砂轮主轴一般为水平布置。

2.1立式内圆磨床：砂轮主轴垂直布置的内圆磨床。

2.2立式行星内圆磨床：工件固定在工作台上 ,砂轮除绕本身轴线旋转外,还绕工件孔轴线公转,同时作垂直方向往复运动的内圆磨床。

三、坐标磨床：具有精密坐标定位装置的磨床。

主要用于磨削尺寸、形状和位置精度要求较高的孔系及型腔。

四、无心磨床：工件采用无心夹持,一般支承在导轮和托架之间 ,由导轮驱动工件旋转,主要用于磨削圆柱形表面的磨床。

4.1无心外圆磨床(简称无心磨床) ：用于磨削圆柱形外表面的无心磨床。

4.2圆锥滚子无心磨床：用于磨削圆锥滚子外表面的无心磨床。

4.3无心超精机：用于超精加工圆柱和圆锥滚子外表面的无心磨床。

五、平面磨床：主要用于磨削工件平面的磨床。

5.1卧轴矩台平面磨床：砂轮主轴水平布置 ,矩形工作台作往复运动的平面磨床。

5.2立轴矩台平面磨床：砂轮主轴垂直布置,矩形工作台作往复运动的平面磨床。

5.3卧轴圆台平面磨床：砂轮主轴水平布置,圆形工作台作回转运动的平面磨床。

第1章绪论1.1 磨床的类型与用途1.1.1 磨床的类型及其特点用磨料磨具（砂轮、砂带、油石和研磨料等）为工具进行切削加工的机床，统称为磨床（英文为Grinding machine），它们是因精加工和硬表面的需要而发展起来的。

磨床种类很多，主要有：外圆磨床、内圆磨床、平面磨床、工具磨床和用来磨削特定表面和工件的专门化磨床，如花键轴磨床、凸轮轴磨床、曲轴磨床等。

对外圆磨床来说，又可分为普通外圆磨床、万能外圆磨床、无心外圆磨床、宽砂轮外圆磨床、端面外圆磨床等以上均为使用砂轮作切削工具的磨床。

此外，还有以柔性砂带为切削工具的砂带磨床，以油石和研磨剂为切削工具的精磨磨床等。

磨床与其他机床相比，具有以下几个特点：1、磨床的磨具（砂轮）相对于工件做高速旋转运动（一般砂轮圆周线速度在35米/秒左右，目前已向200米/秒以上发展）；2、它能加工表面硬度很高的金属和非金属材料的工件；3、它能使工件表面获得很高的精度和光洁度；4、易于实现自动化和自动线，进行高效率生产；5、磨床通常是电动机---油泵---发动部件，通过机械，电气，液压传动---传动部件带动工件和砂轮相对运动---工件部分组成。

1.1.2 磨床的用途磨床可以加工各种表面，如内、外圆柱面和圆锥面、平面、渐开线齿廓面、螺旋面以及各种成形表面。

磨床可进行荒加工、粗加工、精加工和超精加工，可以进行各种高硬、超硬材料的加工，还可以刃磨刀具和进行切断等，工艺范围十分广泛。

随着科学技术的发展，对机械零件的精度和表面质量要求越来越高，各种高硬度材料的应用日益增多。

精密铸造和精密锻造工艺的发展，使得有可能将毛坯直接磨成成品。

高速磨削和强力磨削，进一步提高了磨削效率。

因此，磨床的使用范围日益扩大。

它在金属切削机床所占的比重不断上升。

目前在工业发达的国家中，磨床在机床总数中的比例已达30%----40%。

据1997年欧洲机床展览会(EMO)的调查数据表明，25%的企业认为磨削是他们应用的最主要的加工技术，车削只占23%，钻削占22%，其它占8%；而磨床在企业中占机床的比例高达42%，车床占23%，铣床占22%，钻床占14%[3]。

磨床种类及功用
磨床是一种用来磨削各种金属和非金属材料的机械设备。

磨床分
为许多种类，下面我们将详细介绍磨床的种类及其功用。

1. 平面磨床
平面磨床主要用于平面零件的加工和研磨，可以磨平、磨光金属
零件表面，达到高精度的加工要求，同时也可磨削各种硬度的工件。

2. 内圆磨床
内圆磨床是用来加工内圆的一种磨床，主要用于加工轴承、齿轮、气缸套等零件，可以磨削出高精度和高表面质量的产品。

3. 外圆磨床
外圆磨床是用来加工外圆的一种磨床，主要用于加工轴承、齿轮、液压油缸、滚轮等零件，可以磨削出高精度和高表面质量的产品。

4. 中心磨床
中心磨床主要用于加工中心孔，具有高精度和高效率的特点，主
要用于磨削轮胎花键、轴心等。

5. 车床磨床
车床磨床是将车床和磨床功能融合在一起的设备，可以完成车床
和磨床的工作，用途非常广泛。

6. 立式磨床
立式磨床是一种对称结构的磨床，分为单轨和双轨两种，可以加工大型、较长的工件，具有高效率和高精度的特点。

总之，磨床在工业上扮演了重要角色，广泛的应用于金属和非金属材料的加工，种类很多，各有各的优缺点。

在选择适合自己的磨床时，需要综合考虑加工工件的形状、质量要求、生产效率、经济成本等因素，并选择适合的磨削工艺和工具来实现高精度加工。
