苏科版九年级上册第十三章电路初探(含答案)

第十三章综合测试一、单项选择题（共20小题；共40分） 1.在如图所示电路中，正确的是（ ）A .B .C .D .2.在国际单位制中，电流的基本单位是（ ） A .VB .AC .ΩD .W 3.手机电池充电电压最接近下列哪个电压值（ ） A .220VB .36VC .6VD .380V4.下图中，能正确测量通过灯1L 电流的电路是（ ）A .B .C .D .5.如图所示电路，1L 的电阻比2L 的小。

开关闭合，灯均发光，1V 示数为3V 。

则（ ）A .V 示数大于6VB .2V 示数小于3VC .2V 示数大于3VD .2V 示数等于3V6.如图所示的电路中，开关S 闭合后，两个灯泡属于串联的是（ ）A .B .C .D .7.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A 、B 、C 三处的电流分别为A 0.4A I =、B 0.2A I =、C 0.2A I =，在表格中记录数据后，下一步应该做的是（ ）A .整理器材，结束实验B .分析数据，得出结论C .换用不同规格的小灯泡，再测出几组电流值D .换用电流表的另一量程，再测出一组电流值8.如图所示，连入电路中的电阻1R 、2R 、3R 允许通过的最大电流分别为1I 、2I 、3I ，且123I I I ＞＞，则此部分电路中允许通过的最大电流是（ ）A .1IB .2IC .3ID .123I I I ++9.在“探究串联电路中电流关系”的实验中，小明用电流表分别测出图中a 、b 、c 三处的电流大小，为了使结论更具有普遍性，他下一步的操作应该是（ ）A .将电源两极对调，再次测量a 、b 、c 三处的电流B .改变开关S 的位置，再次测量a 、b 、c 三处的电流C .将图中两只灯泡位置对调，再次测量a 、b 、c 三处的电流D .换用不同规格的灯泡，再次测量a 、b 、c 三处的电流10.在如图所示的电路中，电源电压保持不变。

苏科版九年级物理上册第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

电路初探单元综合练习一、单选题1．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响．图中符合要求的电路图是（）A．B．C．D．2．下面是小华同学对身边的一些电路进行观察分析后作出的判断，不正确的是A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的3．小明为自家的花卉大棚设计了一套智能电路管理系统，整个电路的通断可以通过手动控制开关S1或手机远程控制开关S2实现．当大棚内光线较暗时，光控开关S3自动闭合，接通灯泡；当需要给大棚通风时，闭合开关S4，启动风机．灯泡和风机均可独立工作，以下简化电路图符合要求的是（）A．B．C．D．4．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B．C．D．5．青少年科技创新材料中有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管，发光二极管具有单向导电性，其符号为，当电流从“+”极流入时二极管能通电且发光，当电流从“﹣”极流入时二极管不能发光，则该变光二极管的内部结构可能是下图中的（）A．B．C．D．6．如图所示，与实物图一致的电路图是（）A．B．C． D．7．某定时炸弹，其引爆装置如图所示，起爆前定时开关S是闭合的。

当设定起爆时间一到，定时开关S会自动断开，起爆器有电流通过就会引爆炸弹。

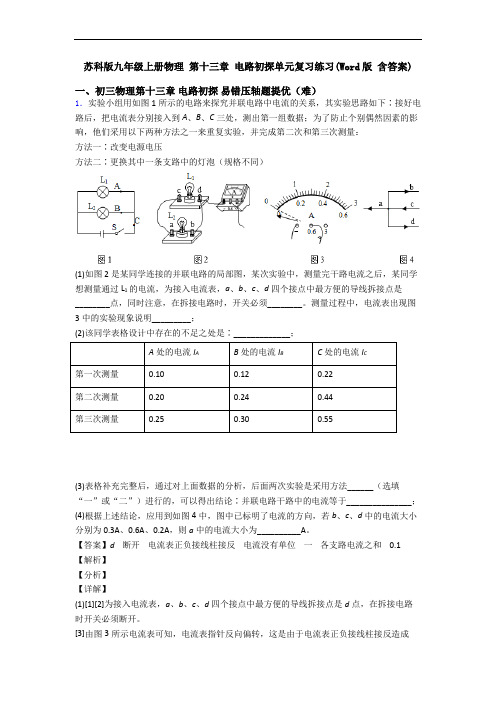

苏科版九年级上册物理第十三章电路初探单元复习练习(Word版含答案)一、初三物理第十三章电路初探易错压轴题提优（难）1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量0.200.240.44第三次测量0.250.300.55(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。

【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和 0.1 【解析】【分析】【详解】(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。

[3]由图3所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的。

(2)[4]由表格可知，存在的不足之处是电流没有单位。

(3)[5][6]由表中实验数据可知，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的，即采用方法一进行实验；由表中实验数据可知，在并联电路中干路电流等于各支路电流之和。

苏科版初中物理九年级上册第十三章《电路初探》课时练及参考答案苏科版初中物理九年级上册第十三章 电路初探课时练第1课时 初识家用电器和电路课堂巩固1．电灯、电铃、电风扇、电视机等用电来工作的设备都叫 ． 2．不论电路是简单的还是复杂的，组成电路总离不开 、 、和 这四种元件．在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 ． 3．用符号表示电路连接情况的图叫做 ．4．干电池和蓄电池都是利用 变化来供电的．从能量转化角度，它们工作时把 能转化为 能，蓄电池充电时把 能转化为 能．5．电路接通时，电路中就有电流，接通的电路叫 ．电路断开时，线路中无电流，断开的电路叫 ．导线直接接在电源两极上，电流不经过用电器的电路叫 ．6．要想电路中得到持续的电流，必须满足两个条件；第一， ；第二， ．7．下列符号中不属于用电器的是 （ ）8．画出下列元件的电路符号：① 电灯 ② 电铃 ③ 电池组 ④ 交叉相连的导线 ⑤ 开关 ⑥ 电池 ⑦ 电动机 ⑧ 交叉不相连的导线 9．绝不允许用电线把电源的两极直接连接起来，是因为（ ） A ．有触电的危险 B ．电路中没有电流 C ．电流太小会损坏电源 D ．电流太大会损坏电源 10．如图1，在开关和小灯泡之间连接两个金属夹A 和B ，在两个金属夹之间分别接入硬币、塑料尺、铅笔芯、橡皮，闭合开关后，能使小灯泡发光的是（ ）A ．硬币和橡皮B ．硬币和铅笔芯C ．橡皮和塑料尺D ．铅笔芯和塑料尺 课后提升MA B C D图111．在图2的四个电路图中，开关S 闭合后，能使小灯泡L 1和L 2都正常发光的图是 （ ） 12．指出下列电路图的错误：① ② ③ 13．请画出如图3的实物电路的电路图．14．找一只手电简来看一看它的构造，了解电池、灯泡、开关是怎样连接起来的？一般手电简的外壳是用金属制作的，它起了什么作用？塑料外壳的手电筒．用什么办法来连接电池和灯泡？试着画出图4中手电筒的电路图．第2课时 电路连接的基本方式课堂巩固1．把电路的元件 的电路叫串联电路．在串联电路中，电流只有一条路径，通过一个元件的电流 通过另一个元件；把电路的元件的电路叫并联电路．在并联电路中，电流有多条路径，通过一个元件的电流 通过另一个元件．2．连接电路时，要按照一定 进行．例如，可以从电池的正极开始，依次连接用电器、开关等，最后连到电池的负极．连接过程中，开关应该是 的，这样可L 1L 2S L 1L 2 SL 1L 2SL 1L 2SB ．C ．D ．图2图3图4防止电路接错，使电源因 而烧毁．3．马路上的路灯总是一齐亮，一齐灭．如果它们其中一盏灯的灯丝断了，其它灯仍能正常发光．根据这些现象判断路灯是 （ ） A ．串联的 B ．并联的C ． 可能是串联的，也可能是并联的D ．不能确定是何种连接方式4．日常生活的经验告诉我们：家中的电灯、电冰箱和插座等电器，彼此间的连接方式是 （ ） A ．串联的 B ．可能是串联也可能是并联的C ．并联的D ．电灯与插座间是串联的，其它用电器是并联的 5．如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ）6．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．图1a 中L 1、L 2是 联，S 控制图1b 中L 1、L 2是 联，S 1控制 ，S 2控制 图1c 中L 1、L 2是 联，S 1控制 ，S 2控制 课后提升7．根据图2实物，在右图线框内画出对应的电路图．8．如图3所示的电路，这时灯L 1 ，灯L 2 ．（填“不发光”或“发光”）灯L 1和L 2是 联．在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图．图1bL 1L 2S 1S 2图1cL 1L 2S 1S 2图1a SL 2L 1L 1L 2S图29．如图4所示的某段电路中，A 、B 、C 、D 、E 是四个接线柱．A 接电源的负极，E 接电源的正极．（1）用导线连接A 、B ，则电流通过灯 ，它们是 联的；（2）用导线只连接C 、D ，则电流通过灯 ，它们是 联的． 10．按图5所示的电路，在右画线框内出相应的电路图．第3课时电流和电流表的使用（一）课堂巩固1．电流通过导体时会产生多种效应， 我们可以根据产生的效应来判断 的大小．电流通过灯泡时，灯丝变热而发光，这是电流的 效应． 2．电流表的使用规则是：（1）电流表应与被测电路 联；（2）连接电流表时，应让电流从 接线柱流进，从 接线柱流出； （3）被电路中的电流不要超过电流表的 ；（4）绝不允许不经过用电器而把电流表直接连到 上．否则，会因 过大，而损坏 ．3．测量电流时，在不能预先估计被测电流大小的情况下，要先用 法来确定电流表的量程．具体做法是：先选用 量程把表的一个接线柱接入电路，再拿电路的一个线头 电流表的另一接线柱．若表的指针不超过量程就固定接好；若表的指针指示偏小，说明在小量程范围内，则再改用2图33E 图4图5量程进行测量．4．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是的．（填“相等”或“不相等”）5．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4～0．5A，所用的电流表有“-、“0．6A”、“3A”三个接线柱，测量时应把和两接线柱接入电路，这样测得的结果较为准确．6．理论和实验都证明：串联电路中电流的特点是；并联电路中的电流的特点是．7．电灯L1和L2并联接入电路，通过它们的电流分别为I1和I2，干路中的电流为I，则（）A．I1 > I B．I2 > IC．I1 + I2 > I D．I = I1 + I28．下列说法中正确的是（）A．串联电路中的各处电流是不变的B．串联电路的各处的电流也可能会不等C．并联电路中干路中的电流一定大于任一支路中的电流D．并联电路中各支路中的电流一定相等9．有关电路中的电流正确的说法是（）A．电流从正极流出时最大，回到负极时最小B．用电器工作时会消耗电流，从而使电流减小C．在并联电路中，干路上的电流比任一支路上的电流都大D．在串联电路中，流过用电器的电流比流过导线的电流大课后提升10．下列说中正确的是（）A．串联电路中的各处电流是不变的B．串联电路的各处的电流也可能会不等C．并联电路中干路中的电流一定大于任一支路中的电流D．并联电路中各支路中的电流一定相等11．下列家用电器，在正常工作时，哪一种通过的电流最大?（）A．电视机B．普通日光灯C．家用电风扇D．家用电熨斗12．用某电源供电，当电源的放电电流为5A时，可持续放电150s，若希望持续放电375s，则放电电流应为（）A．1A B．2A C．3A D．4A13．根据图1各图下面电流值的大小，在电流表上画出接线柱并标明电流的方向．图114．如图2所示的电路中，电流表A1测的是电流，A 2测的是的电流．15．图3所示的电路中，电流表A1测的是的电流，A2测的是的电流．16．读出如图4所示的电流表的示数：甲表的示数，若改接另一量程则示数是；乙表的示数，若改接另一量程则示数是．第4课时电流和电流表的使用（二）课堂巩固1．关于电流表的使用，下列说法中不正确的是（）A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上2．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（）A．指针摆动角度大B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表D．指针摆动角度小，读数不精确3．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）A．电灯L1被短路B．电灯L2被短路C．有一盏灯的灯丝断了D．电流表正负接线柱接反了4．如图1所示，当开关S闭合时，将发生的现象是（）A．灯可能被烧坏B．电流表可能被烧坏C．灯和电流表都可能被烧坏D．不发生任何事故5．把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则（）A．通过L1的电流大B．通过L2的电流大C．通过两灯的电流一样大D．无法判断6．在图2所示的几种电路中，电流表只测L2电流的是（）图2 图3 图4图1图27．图3中闭合开关，电流表A 2的示数是0．25A ，则A 1的示数是 A ．若将A 1接到a 处，它的示数应是 A ．8．图4中，闭合开关，若在电路a 、b 两处接入电流表，其读数分别是2．3A ，1．6A ，则电流表接在C 处时，其读数应为 A ．9．如图5所示的电路，电流表A 1与A 2的指针的位置如图6所示，电流表A 1使用的量程是 ，读数是 A ，电流表A 2使用的量程是 ，读数是 A ．通过L 2的电流是 A ． 课后提升10．用图7所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L 1和L 2并联，用电流表测出L 2中的电流（约1．2A ），S 作总开关．11．(1)根据电路图8，请用笔线把图9中的实物连成电路；(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求．12．在“用电流表测电流”的实验中，某同学连接的电路如图10所示．(1)闭合开关，观察到灯泡L 1和L 2的发光情况是__ ．图8图9图3图4图5图6图7(2)针对上述的现象，该电路存在的问题是_____________．第5课时电压和电压表的使用课堂巩固1．做实验时需要6V的电源，则要用节干电池串联，或用节蓄电池串联才行．2．学校实验室的电压表的三个接线柱标有“-”“3”“15”，实验时，若把“-”“15”两个接线柱接入电路，则表盘上的每个大格表示V，每个小格表示V；若把“-”“3”两个接线柱接入电路，则表盘上每个大格表示V，每个小格表示V．3．用电压表测电压时，在不能预先估计被测电压的情况下，可用法来确定量程．使用这种方法时应先从量程进行．4．电压表与电流表的用法有一定的区别．电压表在连入电路时应与被测电路联；而电流表则应与被测电路联．电压表可以与并联，这样可测电源的电压，而电流表不许．5．电表的读数要做到“两看清”．请完成图1中甲、乙两表的读数．甲图：量程；分度值；读数．乙图：量程；分度值；读数．6．读出图2所示的甲、乙两电压表的示数：甲表示数；若接的是另一量程，则示数为．乙表示数；若接的是另一量程，则示数为．7．用图2所示电压表测电压前先用大量程进行试触( )．A．如果指针示数大于15V，则需要调换接线柱重新试触B．如果指针示数在3V与15V之间则需要换量程图10图2图1图3 图4C ．如果指针示数小于3V ，则需要换量程8．如图3的电路中，闭合开关，电压表V 1的示数为6V ，电压表V 2的示数为3.4V ．那么下列说法中不正确的是 ( )． A ． 可知电源电压为6V B ．可知L 1两端电压为2．6VC ．将电压表V 2换成电流表，则L 1亮，L 2不亮D ．将电压表V 2换成电流表，则L 1与L 2并联，电流表测干路上的电流 9．在如图4所示的电路中，闭合开关S 后 ( )． A ．电压表的示数为电源电压 B ．电流表的示数特别大 C ．小灯泡正常发光 D ．电流表、电压表都被烧坏 课后提升10．在图5中，能测出灯L 1两端电压的正确电路图是( )． 11．如图6所示的电路中，当开关S 合上时，电压表测的是( )．A ．灯L 2两端电压B ．电源的电压C ．灯L l 两端的电压D ．灯L 2和电源两端的电压12．有一个同学在测量电压时用的是0～3V 的量程，但记录的读数却是6．5V ，则该同学实际测的电压值是 ( )． A ．5V B ．2．5V C ．1．3V D ．11．5V 13．在图7和图8中，分别按电路图连接电路．11．电灯L 1与L 2串联，用电流表测L 1中的电流，用电压表测L 2两端的电压，请在虚线框内画出电路图．第6课时 创新习题课（一）课堂巩固1．关于如图1所示的电表的下列说法中，不正确．．．的是 （ ）图7图8图 5图6A ．它是一个电压表B ．它的示数一定是1．7VC ．它的示数可能是8．5VD ．它有一个负接线柱和两个正接线柱2．某同学在做电学实验时，不慎将电压表和电流表的位置对换，如图2．若开关闭合其后果是 （ ） A ．两表都会被烧坏 B ．两表都不会被烧坏C ．电压表不会被烧坏,且示数正常D ．电压表不会被烧坏,电流表可能被烧坏3．居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是 （ ）4．如图4是某同学做实验时的电路图．闭合开关S 后，发现灯泡L 1、L 2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ） A ．电源正极与a 之间断路 B ．a 、L 1、b 之间断路 C ．b 、L 2、c 之间断路 D ．c 与电源负极之间断路5．在图5所示的电路中，①、②、③是三个电表(两个电压表、一个电流表)．闭合开关S ．灯L 1与L 2串联，电路中是电流表．图1V A图2220V220V220V220VA BC D光控声控 声控 光控光控声控光控声控图3图4图5图6课后提升6．在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为．7．请你仔细观察如图6所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路．（1）在图中只加一根导线，使实物电中成为并联电路．（2）在图中只改动一根导线的一端，使实物电路成为串联电路．要求：在被改动的导线上画“×”，然后画出改动的导线．8．物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”． 小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的深度有关”． 为了验证猜想是否正确，他们找来了电压表，连成了如图7所示的电路． （1）请你选择其中一个猜想，并提出验证的方法：（2）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：________________________________．第7课时 综合实践活动课堂巩固1．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图1中的虚线表示房间的墙壁）（ ）2．现有红、绿两只灯泡和一个电铃，两只开关，一个电池组和若干导线．利用这些材料请为收发室值班人员按要求设计一个电路，画在虚框内．并按设计电路将实物连接图7图1好．要求：红灯亮时，电铃响表示前门来人；绿灯亮时，电铃响表示后门来人．（在开关处标明所在的位置）3．按要求设计电路，在3中画出电路图． 要求：开关S 1、S 2都闭合，电动机转，电铃响；只闭合开关S 1，电动机不转，电铃响；只闭合开关S 2，电铃不响，电动机不转．1. 实验室有两盏电灯、一个电铃，它们分别接在同一个电池组上，恰好正常工作，另有开关两只，导线若干．请在图4中画出电路图．要求：只按开关S 1，灯与电铃均无电流；只按下开关S 2电铃响，灯一盏也不亮；同时按下S 1和S 2，电铃响，两灯均正常发光．5．如图5为一封闭的控制盒，a 、b 、c 为三个接线柱，M 、N 分别是电灯和电铃，现用导线连接a 、b 时，灯亮铃不响；用导线连接b 、c 时，铃响灯不亮；用导线连接a ，c 时，灯不亮铃不响，试在虚框内画出此电路图．图3图4图2图5图6课后提升6．给你下列器材：一个低压电池组，一只小灯泡，一只开关，一只电铃和若干细导线，请你设计一自动放养奶牛的装置图．要求：用导线将牛群围住，合上开关后，当牛在圈内吃草时，小屋内灯亮而铃不响；当有牛碰断了圈住的细导线到圈外时，电铃便会响起来，使放牛的人能及时发现．将电路图画在图6的虚框内．7．小明在“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉他是一个小灯泡坏了．请你帮助小明，在图7所示的实验器材中任选一种，连入电路，检测出哪只灯泡坏了，请按下面表格的要求填入检测实验的内容．选用器材 检测电路图现象及结论第8课时 创新习题课（二）课堂巩固1．图1所示是某同学测量灯泡两端的电流和电压时出现的一些情况如下： （1）V 表的指针反向偏转； （2）A 1的指针偏转角度太大； （3）A 2的指针偏转角度太小．根据上述现象，请你帮助这位找一找原因，以便于掌握电表的使用知识，为学好电学知识打好坚实的基础．（1）中的原因是 ． （2）中的原因是 ． （3）中的原因是 ．2．有一只蓄电池的正、负极标志已模糊不清，但仍能正常向外供电，某同学用电压表来判别它的正负极，其方法是：将电压表与蓄电池进行_________，观察电压表指针偏转方向，若指针向反方向偏转，则与电压表正接线柱相连的一端是蓄电池的________极；请再另外设计一种方法判别它的正负极： ．图7图13．电学课中，老师曾讲过“水果电池”，激发了某同学对苹果导电性能的探究： （1）你认为苹果的导电性能可能与苹果的哪些因素有关?你的猜想是：（2）下表是该同学用伏安法，在一定电压下研究苹果的形状、甜度和通过的电流的实验数据：苹果1(一般甜)苹果2(较甜) 苹果3(很甜) 完整 100μA 200μA 300μA 削了皮 100μA 200μA 300μA 切掉一部分100μA200μA300μA根据上述表格信息，把能得出的探究结论写出两条填在横线上． 结论一： ； 结论二：4．请利用图2所给的开关、灯泡与电熨斗连成一个电路．要求：电熨斗通电后，开关处于闭合状态的工作温度高于开关处于断开状态的工作温度． 课后提升5．在如图3所示的电路中，已知电流表A 的读数是3A ，流过L 1的电流是流过L 2的电流的2倍．求：（1） 电流过L 1、L 2的电流分别是多大？（2）两表分别应取多大的量程？6．如图6所示，回答下列问题：（1）V 1、V 2分别测量的是哪个灯泡的电压？（2）若V 1的读数是2V ，V 2的读数是6V ，则电源电压是多少V ？（3）两表应分别接什么量程的接线柱？7．如图5甲所示，用电流表测电流． （1）若将线头M 、N 都接到电流表为“0．6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？图2图4 图3（2）将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？苏科版初中物理九年级上册第十三章《电路初探》课时练参考答案第1课时初识家用电器和电路1．用电器2．电源开关导线用电器电源用电器导线开关3．电路图4．化学化学电电化学5．通路断路短路6．要有电源电路必须是通路7．B 8．略9．D10．B 11．D 12．无电源电池连接错误闭合开关将短路13．略14．略第2课时电路连接的基本方式1．逐个顺次连接起来一定并列连接起来不2．顺序断开3．B 4．C 5．C 6．图略串L1L27．略8．发光发光并图略9．L1、L3并L1L2并10．略第3课时电流和电流表的使用（一）1．电流热2．串正负量程电源两极电流电源3．试触大试触小4．相等5．- 0.6A 6．串联电路中各处电流相等并联电路中干路中的电流等于各支路电流之和7．D 8．C 9．C10．C 11．D 12．B 13．略14．干路15．干路L216．1.7A 0.34A 0.46A 2.3A第4课时电流和电流表的使用（二）1．B 2．D 3．C 4．B 5．C 6．B 7．0.25 0.258.0.7 9．0～3A 0.7 0～0.6 0.24 0.46 10．略11．略12．L1不发光，L2发光短路第5课时电压和电压表的使用1. 4 3 2．5 0.5 1 0.1 3．试触大4．并串电源把接线柱直接接到电源两极上5．0～0.6A 0.02A 0.5A 0～15V 0.5V 4V 6．1.4V 7V 9V 1.8V 7．C 8．D 9．A 10．D 11．C 12．C 13．图略14．图略第6课时创新习题课（一）1．B 2．D 3．D 4．C 5．2 6．串联7．略8．略第7课时综合实践活动1．C 2～6．图略7．每一种器材都可以检测第8课时创新习题课（二）1．正负接线柱接反电流较大，但量程偏小电流较小，但量程偏大2．负用电流表与一个电阻串联后进行试触，从指针的偏转方向上判断3．（1）大小、甜度、是否有皮（2）苹果导电性能与甜度有关，甜度越大，导电性能越好；苹果导电性能与苹果是否完整无关4．图略5．（1）2A 1A （2）都应选择0～3A的量程6．（1）V1测量L2的电压V2测量L1的电压（2）8V （3）V1量程0～3V V2量程0～15V7．（1）L10.5A （2）N接“-”接线柱，M接“3”接线柱0.9A L20.4A。

苏科版物理九年级上册 第十三章 电路初探单元测试卷（含答案解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．“探究串联电路的电压关系”的实验电路如图甲所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择_____（相同/不同）的小灯泡．（2）小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_____．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：_____（正确/不正确）．（4）测量完成后，进行小组交流讨论．下表选录了四个小组的数据，你认为这些数据是否合理？答：_____（合理/不合理）．请说明理由：_____．实验小组L1两端电压/V L2两端电压/V串联总电压/V1 1.6 2.9 4.52 2.1 2.4 4.43 2.5 2.0 4.44 1.8 2.7 4.5【答案】不同断开开关，更换电压表的量程不正确合理因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和【解析】【详解】(1)[1]为了使探究得出的结论具有普遍意义，L1、L2应该选择不同的灯泡，避免两灯泡的电压相同，得出串联电路中各用电器电压相同的结论；(2)[2]从图乙可以看到，电压表的量程是0到15V，读数是2V，为了使实验结果更准确，接下来他应该断开开关，更换电压表的量程，改为0到3V；(3)[3]小聪的办法不正确，因为电压表与B点接触那端是正接线柱，当将与A点相连的导线改接到C点时，电流将会从电压表的负接线柱流入，所以小聪的办法不正确；(4)[4][5]这些数据是合理的，因为在测量过程中，会有一些误差，总体上串联总电压约等于L1两端电压和L2两端电压之和。

苏科版九年级物理上册第十三章电路初探重点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列关于常用的电流电压值正确的是（）A．节能灯正常工作是的电流约为3A B．电熨斗正常工作的电流约为300mAC．人体的安全电压低于36V D．一节新的干电池的电压是1.5V2、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（）A．只闭合S1B．只闭合S3C．同时闭合S1和S2D．同时闭合S1、S2、S33、初中物理中有许多物理知识可以用简洁生动的语言来描述。

下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（）A．灯泡串联——一荣俱荣，一损俱损B．开关——在电路中我最重要，我一定是“老大”C．灯泡并联——独立工作，互不干涉和影响D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用4、上海地区常用照明电路的电压为（）A．1.5伏B．24伏C．110伏D．220伏5、如图所示是一种海浪发电航标灯的气室部分结构图。

其工作原理是利用海浪上下起伏的力量，当海水下降时将空气吸入气室：当海水上升时，将气室内的空气推入工作室，然后在工作室内推动涡轮机，涡轮机带动发电机发电。

发出的电储存在蓄电池中，夜间释放出来提供给航标灯。

那么以下说法正确的是（）A．当海水下降时，阀门K1开启，阀门K2关闭B．当海水上升时，阀门K1关闭，阀门K2开启C．当海水下降时，该装置的工作状态类似于汽油机的排气冲程D．夜间，蓄电池的化学能转化为电能6、如图甲所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A 和B连接起来，连接的瞬间，负电荷从A沿金属棒流向B，如图乙所示。

苏科版九年级物理上册第十三章电路初探综合测试卷（word含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

苏科版物理九年级上册第十三章电路初探单元复习练习(Word版含答案)一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。

第十三章电路初探检测题一．选择题1．如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．2．如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光。

若将开关S1、S2均闭合，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮3．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因，小张用一根导线来检查，当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。

由此推测故障是（）A．AB两点间存在断路B．AB两点间存在短路C．BC两点间存在短路D．BC两点间存在断路4．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。

如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表5．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路6．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。

图中符合要求的电路图是（）A．B．C．D．7．公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（）A．B．C．D．8．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。
