识别电路连接方式 一、实物图——观察连接特点两个用电器是否属于串联，关键在于连接两个用电器之间的导线，若两个用电器之间只有一根导线将两者唯一相连，就是逐个顺次首尾相连，是串联；并联的实质是两个用电器“首首相连、尾尾相连”，并列地连在电路两点之间，各自独立跟电源组成电流回路。

例1 如图1所示的电路中，开关闭合后，两个灯泡并联的电路是（ ）解析 观察实物图可知，A 图中两个灯泡是首尾相连、逐个顺次连接起来的，两灯串联；B 图中一只灯泡被导线短路，无论开关闭合与否，电路中只有一只灯泡亮；C 图中闭合开关后，会造成电源短路，这是绝对不允许的；D 图中开关闭合后，两个灯泡是首首相连、尾尾相连，并列连在电路两点间，是并联电路。

答案 D二、电路图——分析电流路径从电源正极流出的电流经过各用电器回到电源负极，如果途中不分流，电流始终是一条路径，则为串联电路；如果电流在某处分为几条支路，然后电流又在某处汇合，每条支路只有一个用电器，这几个用电器之间就是并联。

例2 如图2所示电路：（1）若要使电灯L 1和____________ ；（2）若要使电灯L 1和L 2连接成并联电路，应闭合开关____________ 。

解析 （1）L 1和L 2要串联，从电源正极出发，让S 3断开只留一条电流路径到L 1，经过L 1后，S 1也要断开，电流只有一条路径流到L 2的上端，经过L 2到其下端，通过闭合S 2回到电源的负极。

（2）L 1和L 2要并联，从电源正极出发，电流至L 1的右端到L 1的左端，通过闭合S 1使电流不经过L 2就直接回到电源的负极。

再从电源正极出发，通过闭合S 3让电流直接到L 2的下端，流过L 2到L 2的上端，再通过闭合S 1，使L 2直接连在电源的负极上，跟L 1互不相干。

答案 (1)S 2 (2)S 1和S 3A B C D 图 1 图 2三、生活中的电路——根据工作特征实际生活中的电路，用电器的连接方式不同，工作特征也不同。

电流和电路一、单选题1.如图，电源电压不变，闭合开关S 后，灯L 1、L 2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（ ）A.灯L 1短路B.灯L 2短路C.灯L 1断路D.灯L 2断路2.如图所示电路中，电源电压保持不变，闭合开关S ，当滑动变阻器的滑片P 向右移动时，下列说法正确的是（ ） A.V 1的示数变大，A 的示数变小 B.V 2的示数变大，V 1的示数变小C.V 1与V 2的示数差和A 的示数的比值一定不变D.V 1与V 2的示数差和V 2的示数的比值一定大于13.如图所示，电源电压保持不变，当开关S 由断开到闭合时，电路中（ ）A.电流表的示数变大，小灯泡变亮B.电流表的示数变小，小灯泡变亮C.电压表的示数变小，小灯泡不亮D.电压表的示数变大，小灯泡不亮4.如图是实验室电流表的内部结构图，下列选项中与电流表的工作原理相同的是（ ）A. B.C. D.5.图中，能直接测量通过灯L 1电流的电路是（ ）A. B.C. D.6.如图所示，电源电压保持不变，闭合开关S 后向右移动滑片P ，下列判断正确的是（ ）A.电流表的示数变大，电压表V 2的示数变大，灯泡L 2变亮B.电流表的示数变大，电压表V 1的示数变大，灯泡L 1变亮C.电流表的示数变小，电压表V 1的示数不变，灯泡L 1变亮D.电流表的示数变小，电压表V 2的示数变小，灯泡L 2变亮 7.在国际单位制中，电流的基本单位是（ ） A.伏特 B.安培 C.焦耳 D.瓦特 二、多选题8.如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（ ）A.用一根导线分别与两个灯泡并联B.用一个电流表分别串联在图中的a 、b 、c 三点C.用一个电压表分别与两个灯泡并联D.用一个小灯泡分别与两个灯泡并联9.如图所示电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器（a 、b 为其两端点）．闭合开关S ，当滑片P 在某一端点时，电流表示数为0.1A ，R 2消耗的电功率为1W ；当滑片P 移动至某一位置时，电流表示数为0.3A ，R 2消耗的电功率为1.8W ．则当滑片P 从a 移到b 的过程中（ ）A.电流表示数变化了0.5AB.电压表示数变化了4VC.R 1消耗的电功率变化了5WD.电路消耗的总功率变化了6W 10.如图所示的电路，下列分析正确的是（ ）A.只闭合S l 时，L 1发光、L 2不发光B.只闭合S 2时，L 1不发光、L 2发光C.闭合S l 、S 2时，L 1、L 2并联，A 2测L 2电流D.闭合S l 、S 2时，L 1、L 2串联，A 1、A 2示数相等11.如图所示的电路中，当开关S 闭合后，灯L 1不亮，L 2亮，则下列判断中正确的是（ ）A.若电压表无示数，则L 1的灯丝断了B.若电压表无示数，则L 1被短接了C.若电压表有示数，则L 1的灯丝断了D.若电压表有示数，则L 1的实际功率比L 2的小很多12.张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障不可能是（ ）A.电源没电了B.小灯泡处开路C.滑动变阻器处开路D.开关处开路 三、填空题13.我国法律规定，驾驶员醉驾要负刑事责任．为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测．如图所示是酒精测试仪的原理图，图中R 1为定值电阻，R 2为酒精气敏电阻，电源电压保持不变，R 2的阻值随酒精气体浓度的增大而减小，当酒精气敏电阻测试到酒精气体浓度增加时，电压表示数 ______ ，电流表示数 ______ （选填“变大”、“变小”或“不变”）．14.如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 ______ 极，电池的电压为 ______ V ． 四、实验探究题15.在图中所示的电路中，电源电压保持不变，闭合电键S 后，正常情况下示数变大的电表有 ______ （选填“V 1”、“V 2”、“A ”），当电键S 断开或闭合时，发现电压表V 1、V 2的示数始终相同，故障发生在电阻R 1、R 2上，其他元件仍保持完好． ①电路中可能存在的故障是 ______ ．②用一个完好的小灯替换电阻R 2后，小灯 ______ （选填“一定发光”或“可能发光”或“一定不发光”）人教版物理九年级第十五章第2节《电流和电路》同步练习答案和解析【答案】1.D2.C3.D4.C5.D6.C7.B8.CD9.AD 10.AC 11.BD 12.ABD13.变大；变大14.负；0.615.V1、V2、A；R2断路（或R1短路或R2断路且R1短路）；一定发光【解析】1. 解：A、如果灯L1短路，将发生电源短路，不仅两个灯泡都不发光，并且电流表将被烧坏，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电源，不符合题意；C、如果灯L1断路，将没有电流通过L1，即电流表示数为零，不符合题意；D、如果灯L2断路，此时电路为L1的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L1的电流不变，即电流表的示数不变，符合题意．故选D．由电路图可知，两灯泡并联，电流表测灯L1中的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．2. 解：由图可知，该电路为串联电路，电压表V1测量的是电源电压，电压表V2测量的是R2两端的电压；A、当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，电路中的电流减小，即A的示数变小；电压表V1测量的是电源电压，保持不变，故A错误；B、V1的示数保持不变，电路中的电流变小，根据U=IR可知，电阻R1两端的电压变小，根据串联电路的电压规律可知，R2两端的电压变大，即V2的示数变大，故B错误；C、V1与V2的示数差为电阻R1两端的电压，由欧姆定律可知，该电压与A的示数的比值为电阻R1的阻值，保持不变，故C正确；D、V1与V2的示数差为电阻R1两端的电压，电压表V2测量的是R2两端的电压，由于不知两个电阻的阻值大小，所以无法判断电压的大小，也就无法判断两电压的比值与1的关系，故D错误．故选C．首先判定电路的连接状态，明确电流表、电压表在电路中的作用，根据滑动变阻器阻值的变化和欧姆定律判定电流表、电压表示数的变化．本题考查了欧姆定律及串联电路的特点，要求学生明确电路的结构，能够熟练应用串联电路的特点求解．3. 解：当开关S断开时，灯L与电阻R串联，电压表测R两端的电压，电流表测电路中的电流；S闭合时，L短路，灯不亮，电路中只有R，此时电压表测电源电压，电流表测电路中的电流；根据串联电路电压的规律，故电压表示数变大，根据串联电阻的规律，S闭合时电阻变小，根据欧姆定律I=可知，电路中电流变大，电流表示数变大；综上所述，只有D正确，ABC错误．故选D．分析当开关S由断开到闭合时电路的变化，根据串联电路的规律和欧姆定律确定正确答案．本题考查串联电路的规律及欧姆定律的应用，关键是电路的识别．4. 解：通过电流表的内部构造显示电流表的制成原理：通电线圈在磁场中受力而转动，并且电流越大，线圈受到的力越大，其转动的幅度越大．因此可以利用电流表指针的转动幅度来体现电路中电流的大小．A、电磁铁是利用电流的磁效应制成的，与电流表的工作原理无关．故A错误．B、图是奥斯特实验，说明通电导体的周围存在磁场，与电流表的制成原理无关．故B错误．C、电动机是利用通电线圈在磁场中受力而转动的理论制成的．故C正确．D、发电机是利用电磁感应现象制成的，与电流表的制成原理无关．故D错误．故选C．首先利用图示的装置分析出其制成原理，然后再逐个分析选择项中的各电学元件的制成原理，分别与前面分析的结论对应即可得到答案．在学过的测量工具或设备中，每个工具或设备都有自己的制成原理，如：天平、温度计、电话、电磁继电器、测力计，以及此题中提到的这些设备．针对它们的制成原理的考查，是一个热点题型，需要重点掌握．5. 解：A、图中电流表在干路上，电流表测干路电流，故A不符合题意；B、图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；C、图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；D、图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意．故选D．电流表应与被测用电器串联，电流从正接线柱流入，负接线柱流出，根据电路图，分析电路结构，即可作出判断．本题考查了电流表的使用，本题只要抓住电流表要与灯L1串联，且电流要从电流表的正接线柱流入、负接线柱流出即可解答．6. 解：由图可知：该电路为混联电路，灯泡L1与滑动变阻器并联后，再与L2串联接入电路中，电流表测量的是总电流；电压表V1和V2测量的是电路两端的总电压，即电源电压．电压表V1和V2测量的是电路两端的总电压，即电源电压，故两个电压表的示数保持不变；右移动滑片P，变阻器电阻变大，由并联电路的电阻规律可知，L1与滑动变阻器并联后的总电阻变大，根据串联电路的电阻规律可知，整个电路的电阻变大，根据I=可知，总电流减小；L1与滑动变阻器并联后的总电阻变大，根据分压规律可知，其分担的电压变大，故灯泡L1变亮；综上所述，C正确．故选C．首先判定电路的连接状态，分清电表在电路中的作用，然后根据滑片移动判定电阻的变化，根据欧姆定律和电功率的公式判定电表示数、灯泡亮度的变化．本题考查了滑动变阻器的变阻原理、欧姆定律、并联电路特点的应用，分析电路图确定两电阻的连接方式和电压表、电流表的测量对象是本题关键．7. 解：在国际单位制中，A、伏特是电压的基本单位．故A不符合题意；B、安培是电流的基本单位．故B符合题意；C、焦耳是功和能量的基本单位．故C不符合题意；D、瓦特是功率的基本单位．故D不符合题意．故选B．根据对常见物理量及其单位的掌握作答．此题考查的是我们对常见物理量及其单位的掌握情况，属于识记性知识的考查，比较简单，容易解答．8. 解：闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，这说明小灯泡发生了断路：A、用一根导线分别与两个灯泡并联，则整个电路短路，无法测出故障，故A错误；B、用一个电流表分别串联在图中的a、b、c三点，电流表相当于导线，串联时对电路无影响，无法测出故障，故B错误；C、用一个电压表分别与两个灯泡并联，其中一个灯泡断路时，并联在断路的灯泡两端时，电压表会有示数，能测出故障，故C正确；D、用一个小灯泡分别与两个灯泡并联，其中一个灯泡断路时，与其并联的灯泡会发光，能测出故障，故D正确．故选CD．闭合开关，两灯均不亮，这说明其中一个小灯泡发生了断路；根据导线、电流表、电压表、小灯泡在电路中的作用和特点分析．此通过导线、电流表、电压表来检测电路中的故障，要知道各仪器并联后的现象，学会从现象来推导结论．9. 解：由题可知，闭合开关S，当滑片P在某一端点时，电流表示数为0.1A，当滑片P移动至某一位置时，电流表示数为0.3A，这表明某一端点为b点，即滑片于b点时，电流表示数最小为Ib=0.1A；由图可知，R1与R2串联，当P于b点时，R2全部接入电路，电压表测R2两端的电压U2，R2消耗的电功率为l W；根据串联电路的电压规律和P=UI可得，电源电压：U=U 1+U 2=I b R 1+=0.1A ×R 1+-------------------①当滑片P 移动至某一位置时，电流表示数为I'=0.3A ，R 2消耗的电功率为P'2=1.8W ， 根据串联电路的电压规律和P=UI 可得，电源电压： U=U 1'+U 2'=I'R 1+=0.3A ×R 1+------------------------②由①②可解得：U=12V ，R 1=20Ω；当滑片于a 点时，R 2接入电路的阻值为0，电路为R 1的简单电路， 此时电压表的最小示数：U a =0V ， 电流表的最大示数：I a ===0.6A ；电路消耗的最大总功率：P a =UI a =12V ×0.6A=7.2W ； R 1消耗的最大电功率：P 1=P a =7.2W ；当滑片于b 点时，R 2全部接入电路且与R 1串联，电压表测R 2的电压U 2，电路中电流最小为I b =0.1A ，即电流表的最小示数：I b =0.1A ， 由P=UI 可知R 2两端的电压即电压表示数为： U 2===10V ，电路消耗的最小总功率：P b =UI b =12V ×0.1A=1.2W ， R 1消耗的最小电功率：P 1'=I b 2R 1=（0.1A ）2×20Ω=0.2W ， 所以，当滑片由a 滑至b 端时：A 、电流表示数变化：△I=I a -I b =0.6A-0.1A=0.5A ，故A 正确；B 、电压表示数变化：△U=U b -U a =10V-0V=10V ，故B 错误；C 、R 1消耗的电功率变化：△P 1=P 1-P 1'=7.2W-0.2W=7W ，故C 错误；D 、电路消耗的总功率变化：△P=P a -P b =7.2W-1.2W=6W ．故D 正确． 故选AD ．分析电路的连接方式，根据电流表示数判断某一端点是a 还是b ，利用电源电压不变和串联电路的特点列等式，分别求出电源电压和电阻R 1的值，当滑片P 于a 、b 点时，根据电路的连接情况计算电流表和电压表的示数变化情况，由P=UI 计算电路的总功率及R 1消耗的功率变化情况，据此解题．本题考查的串联电路的综合计算，要熟练掌握欧姆定律及功率的公式变形，掌握串联电路的有关规律．10. 解：A、只闭合Sl 时，电路中只有L1发光，是一个简单电路，L2不发光，处于断路状态，故A正确；B、只闭合S2时，整个电路处于断路状态，所以L1不发光、L2也不发光，故B错误；C、闭合Sl 、S2时，电流有两条路径，所以L1、L2并联，A2与灯L2串联，所以测L2电流，故C正确；D、由C的解析可知，闭合Sl 、S2时，L1、L2并联，A1、A2这两只电表分别在干路和支路，所以示数不相等，故D错误．故选AC．结合电路图，根据电流的流向，逐一判断在开关的闭合和断开情况不同时，电路的工作情况．并明确电流表的测量对象．会根据电流的流向来判断电路的连接情况，并且准确判断电流表的测量对象，是解答本题的关键．11. 解：当开关S闭合后，灯L1不亮，L2亮，说明电路不是断路，只能是短路．由于电压表与L1并联，测量L1两端的电压，A和B、若电压表无示数，说明电压表和L1被短接了，故A错误，B正确；C和D、若电压表有示数，由于L2亮，电路是通路，而电压表相当于开路，所以灯泡L1不可能是短路．但L1不亮，则L1一定是功率太小达不到发光状态，所以L1的实际功率比L2的小很多，故C错误，D正确．故选BD．由电路图知，两灯串联．闭合开关一灯发光，一灯不发光，说明电路不是断路，只能是短路或功率太小达不到发光状态．利用电压表分析电路故障问题时，将电压表与某一用电器并联，如果无示数，说明并联的用电器短路或串联的其它用电器断路．12. 解：A、若电源没电，电表的指针不会发生偏转，故A不可能；B、若小灯泡开路，表与滑动变阻器并联时，表的指针不会发生偏转，故B不可能；C、闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，说明是发生了断路，而当将电压表与滑动变阻器并联时，电压表有示数，说明是在滑动变阻器处断路了，故C可能；初中物理11D、若开关处开路，表与滑动变阻器并联时，表的指针不会发生偏转，故D不可能．故选：ABD．灯不亮，可能是断路，当将电压表与滑动变阻器并联时，表的指针明显偏转，故是在滑动变阻器处断路了．本题考查了电路故障的判断．在判断故障时，电压表的示数的变化很关键，若电压表有示数，说明电压表与电源能相通，若无示数，说明电压表与电源不能相通．13. 解：由电路图可知，定值电阻R1与气敏电阻R2串联，电压表测量定值电阻两端的电压；如果测试到的酒精气体浓度越大，则气敏电阻的阻值越小，电路中的总电阻越小；根据I=可知，电路中的电流越大，即电流表示数越大；根据U=IR可知，定值电阻R1两端的电压越大，即电压表的示数越大．故答案为：变大；变大．由电路图可知，定值电阻与气敏电阻串联，电压表测量定值电阻两端的电压；根据题意可知如果测试到的酒精气体浓度越大传感器电阻越小，根据欧姆定律可知电路中的电流的变化和电压表示数的变化．解本题的关键是由题干获取酒精气体传感器特性的信息：酒精气体传感器的电阻随酒精气体浓度的增大而减小．14. 解：根据图示可知，锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；电压表的量程为0～3V，分度值为0.1V，示数为0.6V．故答案为：负；0.6．根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出电压表的示数．本题利用了电压表的使用方法来判断电源的正负极，还考查电压表的读数，属于基础题．15. 解：由电路图知，开关闭合前，电路是断路，两电压表和电流表均无示数；开关闭合后，两电阻串联，电压表V2测量电源电压，V1测R2两端的电压，示数均增大；12①当电键S断开或闭合时，发现电压表V1、V2的示数始终相同，说明此时R2两端的电压等于电源电压，则此时与电压表并联的R2断路，或R1短路或R2断路且R1短路；②若是R2断路造成，若用完好的灯泡替换R2，便排除了断路问题，灯泡便会发光；若电路故障为R1短路，用灯泡代替后，小灯泡能够发光；若电路故障为R2断路且R1短路造成，用灯泡代替后，电路中只有灯泡一个用电器，小灯泡能够发光；由上分析知，用一个完好的小灯替换R2后，小灯一定发光．故答案为：V1、V2、A；①R2断路（或R1短路或R2断路且R1短路）；②一定发光．先分析电路连接类型及电流表与电压表所测量的物理量，根据开关闭合前后情况分析电表示数；①电路故障有两种情况：短路或断路．电流表示数变大，说明电路电阻减小，所以是某一电阻短路，根据电压表的变化判断短路之处；电流表示数减小为零，说明电路断路，若电压表示数不为零，则与电压表并联的电路断路；②根据电压表所测电路的变化及电压表的示数大小关系得出结论．本题主要是电路故障的分析，要注意电路中给出的实验现象，关键能够理解断路和短路的含义．初中物理13。

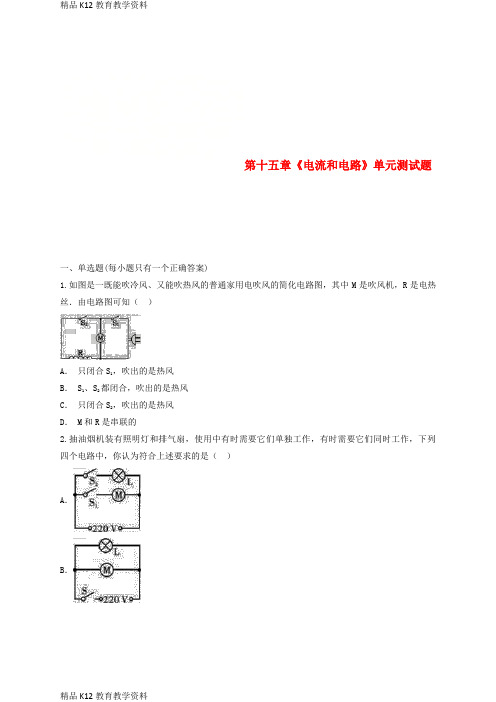

第十五章《电流和电路》单元测试题一、单选题(每小题只有一个正确答案)1.如图是一既能吹冷风、又能吹热风的普通家用电吹风的简化电路图，其中M是吹风机，R是电热丝．由电路图可知（）A．只闭合S1，吹出的是热风B． S1、S2都闭合，吹出的是热风C．只闭合S2，吹出的是热风D． M和R是串联的2.抽油烟机装有照明灯和排气扇，使用中有时需要它们单独工作，有时需要它们同时工作，下列四个电路中，你认为符合上述要求的是（）A．B．C．D．3.通常情况下，原子呈中性，这是因为（）A．组成原子的所有微粒都不带电B．原子核带负电C．中子不带电D．原子核内质子所带的正电荷数与核外所有电子所带的负电荷数相等4.实验室里常常用验电器来检验物体是否带电,用被丝绸摩擦过的玻璃棒接触验电器的金属球,可发现验电器的两片金属箔会因排斥而张开,对这一现象理解正确的是（）A．金属箔带正电，金属球不带电B．金属箔和金属球都带正电C．金属箔带正电，金属球带负电D．金属箔和金属球都带负电5.小明将六种不同物品分成 a、 b两组．其中 a组有陶瓷片、玻璃砖、塑料棒； b组有铜块、铅笔芯、盐水．这样分组依据的物理属性是（）A．硬度B．导电性C．密度D．磁性6.某同学用电流表测电流时，刚一“试触”就发现指针偏转超过了最大刻度，发生这种情况的原因可能是（）A．电流表的一个接线柱没有接上B．电流表损坏了C．电流表的量程选择过大了D．电流表的量程选择过小了7.关于电中性的说法正确的是（）A．正负电荷抵消B．原子内正负电荷相等C．正负电荷转移D．得失电子8.要用电流表测量通过灯L1的电流，设计的电路如图所示，正确的是（）9.如图所示，是一种门铃按钮开关构造的截面图，下面说法正确的是（）A． A、B是导体，C、D是绝缘体B． C、D是导体，A、B是绝缘体C． A、D是导体，B、C是绝缘体D． A、B、C、D都是导体10.下列各种粒子，不带电的是（）A．原子核B．质子C．中子D．电子11.如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了．细丝张开的原因是（）A．异种电荷相吸B．同种电荷相斥C．分子间相斥D．大气压作用12.小嘉请同学们为他设计了一个提醒锁自行车的电路，要求：当车的支架支起（开关S1闭合）时，蜂鸣器响，提醒锁车；当车上锁（开关S2断开）后，蜂鸣器停止发声．如图所示的电路符合要求的是（）A．B．C．D．13.在选项图的四幅电路图中，与如图所示的实物图对应的是（）A．B．C．D．14.石墨烯（Graphene）是一种二维碳材料，是单层石墨烯、双层石墨烯和少层石墨烯的统称．石墨烯一直被认为是假设性的结构，无法单独稳定存在，直至2004年，英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫成功地在实验中从石墨中分离出石墨烯，而证实它可以单独存在，两人也因“在二维石墨烯材料的开创性实验”，共同获得2010年诺贝尔物理学奖．石墨烯是已知的世上最薄、最坚硬的纳米材料，它几乎是完全透明的，只吸收 2.3%的光；导热系数高达5300 W/m·K，高于碳纳米管和金刚石；电阻比铜或银更低，为世上电阻率最小的材料．那么，石墨烯材料不适合用来做成（）A．精密仪器中的导线B．电暖气中的发热元件C．手机的屏幕保护层D．房间的玻璃15.某同学测量电路中的电流时，在如图所示的电路图中的P点接入电流表，测量时电流表的读数是0.6A，（已知两个灯泡完全相同）关于两个灯泡中通过的电流，下列说法中正确的是（）A．灯泡L1中通过的电流是0.6 A，灯泡L2中通过的电流也是0.6 AB．灯泡L1中通过的电流是0.3 A，灯泡L2中通过的电流也是0.3 AC．灯泡L1中通过的电流是0.6 A，灯泡L2中通过的电流是0 AD．灯泡L1中通过的电流是0 A，灯泡L2中通过的电流是0.6 A二、多选题(每小题至少有两个正确答案)16.（多选）如图，用导线连接使灯L1和L2组成并联电路的正确方法是（）A．分别连接A、B和C、EB．分别连接E、B和D、CC．分别连接A、C和B、ED．分别连接A、C和C、E17.（多选）用一个电源，一电铃，一个小灯泡，两个开关和若干导线组成电路，当有电流通过灯、铃时，灯就亮，铃就响．要求：只闭合一个开关时铃响灯不亮；只闭合另一个开关时灯亮铃不响，则开关都断开时可能出现的情况是（）A．铃响灯不亮B．铃不响灯亮C．铃响灯也亮D．铃不响灯也不亮18.（多选）小明和同组同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动在保持电源电压不变的条件下，他们所记录的实验结果如下．你认为其中不可能的是（）A．在a电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭B．在a电路中再串联一个小灯泡，接通电路后，灯L1和灯L2发光会变暗C．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭D．在b电路中，当灯L1和灯L2都发光时，取下灯L1，灯L2将会变暗19.（多选）用餐巾纸摩擦一根可以绕铁支架自由转动的吸管A，使吸管A带上负电，现用一物体B靠近吸管带电的一端，如图所示，下列说法正确的是（）A．如果发现它们互相排斥，则说明物体B一定带电B．如果发现它们相互吸引，则说明物体B一定带电C．吸管带负电是因为失去了电子D．吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体20.（多选）如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能（）A． 4mAB． 6mAC． 10mAD． 14mA三、填空题21.豆浆机的机头主要由一个电热器（电热丝）和一个电动机带动的打浆器构成．制作豆浆的过程是先加热，再打浆，再加热煮熟，即加热和打浆是交替进行的．由此可知，豆浆机中的电动机和电热器的连接方式是 ______ ．22.如图所示是一种LED手电筒，它用两节干电池做电源，由5个LED并联组成，每只LED的额定电流为15mA，则这种LED手电筒正常工作时的总电流为 ______ A．23.将两只系着细线的气球在衣服上蹭来蹭去，提起细线，发现两气球相互排斥，如图所示，这是因为摩擦使得两气球带有________(异种/同种)电荷．24.“红灯停，绿灯行，黄灯亮了等一等”．路口的这些交通指示灯是_________的（选填“串联”或“并联”）．25.电热水壶的把手和插头接头处都是用橡胶制成的，选用橡胶是因为橡胶是 ______ ．四、实验题26.为探究并联电路中电流的关系，某同学按如图所示连接电路；把电流表分别接入到电路中的A、B、C处，测出它们的电流，填入表中；为了防止个别偶然因素的影响，我们可以采用以下两种方法之一，重复上面实验步骤．方法一：改变电源电压方法二：更换其中一条支路中的电阻（阻值不同）（1）在拆接电路时，开关必须 ______ ；（2）下面设计的表格中存在的不足之处是： ______ ；（3）表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论：并联电路干路中的电流等于______ ．五、简答题27.老师拿着几个不知什么材料制成的工艺品来到课堂，对同学们说：“你们能不能想办法辨别这些工艺品中哪些是导体？哪些是绝缘体？”同学们犯了难，你能否运用所学的物理知识帮助他们解决这一问题？请说出做法，并说明这样做的物理道理．六、作图题28.在虚线框内画出如图所示的实物图的电路图.七、阅读理解题29.探究原子结构的奥秘1910年英国科学家卢瑟福进行了著名的α粒子（带正电）轰击金箔实验．结果发现：绝大多数α粒子穿过金箔后仍沿原方向前进，但是有少数α粒子却发生了较大的偏转，并且有极少数α粒子的偏转超过90°，有的甚至几乎达到180°，像是被金箔弹了回来．（1）根据实验现象，卢瑟福提出“原子的大部分质量集中到了一个很小的结构上”，卢瑟福所说的“很小的结构”指的是 ______ ．（2）1μm金箔包含了3000层金原子，绝大多数α粒子穿过后方向不变，该现象可以说明下列两种说法中的 ______ （选填A或B）；A．原子的质量是均匀分布的 B．原子内部绝大部分空间是空的（3）科学家对原子结构的探究经历了三个过程，通过α粒子散射实验，你认为原子结构为图中的 ______ ．答案解析1.【答案】B【解析】（1）若将开关S1、S2都闭合，电动机与电热丝并联后连接在电源上，即电吹风吹出的是热风；（2）若只闭合开关S1，只有电动机与电源串联，电热丝不工作，电流只经过电动机，所以电吹风吹出的是冷风．2.【答案】A【解析】由题意知，风扇与灯泡是相互不影响的，故应当是并联关系，且各支路上有一个开关控制，干路上没有开关.3.【答案】D【解析】原子是由带正电的原子核和核外带负电的电子组成的．原子核内质子所带的正电荷数与核外所有电子所带的负电荷数相等，整个原子对外不显电性．4.【答案】B【解析】(1)丝绸和玻璃棒摩擦，玻璃棒束缚电子的本领弱，失去电子带正电；丝绸夺得电子的本领强得到电子，多余电子带负电．(2)带正电的玻璃棒接触不带电的验电器时，玻璃棒由于缺少电子，会从金属球上夺得电子，使金属球失去电子而带正电，金属球通过金属杆和两片金属箔相连接，故两片金属箔也带正电．5.【答案】B【解析】陶瓷片、玻璃砖、塑料棒都不能导电，是绝缘体；铜块、铅笔芯、盐水都能导电，是导体．所以是根据导电性的不同来分组的．6.【答案】D【解析】A、电流表一个接线柱没接上，会出现电流表无示数，不合题意；B、电流表损坏，会出现电流表无示数，不合题意；C、电流表量程过大，会出现指针偏转格数过小，不合题意；D、电流表量程过小，会出现指针超过满偏，符合题意．7.【答案】B【解析】物体不带电，呈中性，这是由于物体内的正电荷和负电荷的数量相等，所以呈中性．8.【答案】B【解析】电流表要串联在电路中，A图电流表并联接法错误．B电流表测灯L1电流．C电流表测L2电流．D电流表测的是干路电流，选项B正确．9.【答案】A【解析】A、B是用来连接导线的，故应是导体，C是按钮，D是外壳，为了防止触电，应是绝缘体．10.【答案】C【解析】原子核带正电，质子带正电，电子带负电，中子不带电．11.【答案】B【解析】通过摩擦后，塑料绳带上了同种电荷，因同种电荷相互排斥从而使细丝张开．12.【答案】D【解析】由题意可知，当车的支架支起时蜂鸣器响起，说明应为S2、S1、电源、蜂鸣器组成的电路通路；当车上好锁抽出钥匙后蜂鸣器停止发声，说明S2、S1、电源、蜂鸣器组成的电路断路，据此对选项逐项分析．A.开关S1闭合时，蜂鸣器被短路，不可能响起，与题意不符；B.S1未闭合时，蜂鸣器会一直在响，与题意不符；C.蜂鸣器被S2短路，S1闭合时，蜂鸣器不可能响起，与题意不符；D.开关S1闭合时蜂鸣器响起，开关S2断开后蜂鸣器停止发声，符合题意．13.【答案】A【解析】由实物电路图可知，电流从电源正极出发后，先通过开关，然后分成两个支路，一条流通过电流表A、灯L1回到电源负极，另一条流经灯L2再回到电源负极，故电路图A与实物电路图相符.14.【答案】B【解析】A.石墨烯是纳米材料，且电阻比铜或银更低，具有良好的导电性，适合做精密仪器中的导线，故A不符合题意；B.石墨烯的电阻率太小，不适合做电暖气中的发热元件，故B符合题意；C.石墨烯是世上最薄、最坚硬的纳米材料，几乎是完全透明的，适合做手机的屏幕保护层，故C 不符合题意；D.石墨烯几乎是完全透明的，只吸收 2.3%的光．因此具有良好的透光性，所以适合做房间的玻璃，故D不符合题意．15.【答案】B【解析】由电路图可知，两灯泡并联，P点位于干路，即I=0.6A；因为两灯泡完全相同，所以通过灯泡的电流相同，根据并联电路中干路电流等于各支路电流之和，所以通过两灯泡的电流．16.【答案】BC【解析】A、分别连接A、B和C、E时，灯泡L1被短路，电路为L2的基本电路，故A不符合题意；B、分别连接E、B和D、C时，两灯泡的首首相连，尾尾相连，即两灯泡并联，故B符合题意；C、分别连接A、C和B、E时，两灯泡的首首相连，尾尾相连，即两灯泡并联，故C符合题意；D、分别连接A、C和C、E时，闭合开关后，形成电源短路，故D不符合题意．17.【答案】CD【解析】电路的要求是“只闭合一个开关时铃响灯不亮；只闭合另一个开关时灯亮铃不响”，符合此要求的电路有下面两种形式：对第一个图来说，两个开关都断开时，铃不响，灯也不亮；对第二个图来说，两个开关都断开时，铃响，灯也亮．18.【答案】CD【解析】（1）本题可以根据探究串并联电路特点的实验现象直接得出答案；（2）可以根据串并联电路的特点及电路中电阻的改变分析得到.A、在a电路中，两灯串联，相互影响，当灯L1和灯L2都发光时，取下灯L1，灯L2将会熄灭；B、在a电路中再串联一个小灯泡，电路中总电阻增大，电路中电流变小，接通电路后，灯L1和灯L2发光会变暗；C、在b电路中，两灯并联，互不影响，当灯L1和灯L2都发光时，取下灯L1，灯L2不会熄灭；D、在b电路中，两灯并联，互不影响，当灯L1和灯L2都发光时，取下灯L1，灯L2亮度不变；19.【答案】AD【解析】A、吸管A带上负电，现用一物体B靠近吸管带电的一端，如果发现它们互相排斥，则说明物体B一定带负电，故A正确；B、如果发现它们相互吸引，则说明物体B可能带正电，也可能不带电，故B错误；C、吸管带负电是因为得到了电子，故C错误；D、吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体，故D正确．20.【答案】BD【解析】由图可知R1、R2、R3的连接方式有以下几种可能：①R1和R2并联后，再和R3串联，此时流过R3的电流为I=4mA+10mA=14mA；②R1和R3并联后，再和R2串联，此时流过R3的电流为I=10mA-4mA=6mA；③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R2中电流是10mA，这种情况是不存在的；故流过R3的电流可能是6mA或14mA.21.【答案】并联【解析】豆浆机的加热和打浆是交替进行的，显然电热器（电热丝）和电动机在工作时互不影响，因此它们是并联连接．22.【答案】0.075．【解析】根据并联电路的电流特点，因为手电筒中5个LED灯泡并联，所以正常工作时的总电流为I=5I0=5×15mA=75mA=0.075A．23.【答案】同种【解析】两气球在衣服上摩擦后，两只气球因为摩擦起电而带了同种电荷，同种电荷相互排斥，所以小球出现了排斥现象.24.【答案】并联【解析】根据交通信号灯工作时的常识知，红灯亮时，黄灯不亮，绿灯不亮，它们是相互不影响工作的，故是并联连接．25.【答案】绝缘体【解析】用橡胶做电热水壶的把手和插头接头，是利用了橡胶的绝缘性强，保证人身安全.26.【答案】（1）断开；（2）缺少了电流的单位；（3）一；各支路电流之和．【解析】（1）在拆接电路时，开关必须断开；（2）由表格中的数据记录可知，存在的不足之处是：缺少了电流的单位；（3）由表中实验数据可知，第2次与第3次实验中，电流值与第一次的电流值相比，只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的；比较实验数据，可以得出结论：并联电路干路中的电流等于各支路电流之和．27.【答案】做法：将这些工艺品先后连接到带有小灯泡、电源的电路上，使小灯泡发光的是导体，不能使小灯泡发光的是绝缘体．物理道理：导体容易导电．【解析】根据导体容易导电，绝缘体不容易导电的特点．可以分别把各种材料的工艺品接到电路中去，观察它们是否可以导电.28.【答案】【解析】如图所示，电源、开关、电阻、电流表和开关串联在电路中，电压表与电阻并联；滑动变阻器低端接线柱连接的是右侧接线柱，所以电路图如图所示.29.【答案】（1）原子核；（2）B；（3）C．【解析】原子是由原子核和核外电子构成的，原子核体积很小，质量大，原子的质量主要集中在原子核上，原子核外有一个非常大的空间，核外电子围绕原子核作高速运动．（1）若原子质量、正电荷在原子内均匀分布，则极少数α粒子就不会发生偏转，而大多数发生了偏转，说明原子的质量主要集中在原子核上，这里的“很小的结构”指的是原子核．（2）原子核外有一个非常大的空间，使绝大多数α粒子穿过后方向不变．（3）通过上述实验，能说明原子结构是：原子核位于原子的中心，质量主要集中在原子核上，应如图C．。

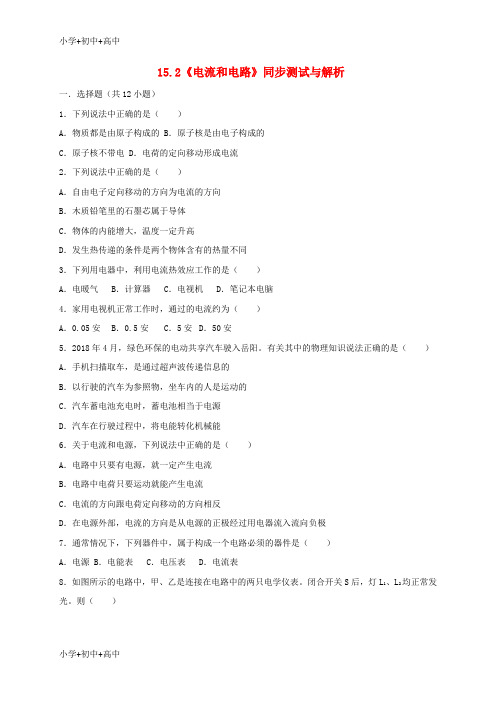

15.2《电流和电路》同步测试与解析一．选择题（共12小题）1．下列说法中正确的是（）A．物质都是由原子构成的 B．原子核是由电子构成的C．原子核不带电 D．电荷的定向移动形成电流2．下列说法中正确的是（）A．自由电子定向移动的方向为电流的方向B．木质铅笔里的石墨芯属于导体C．物体的内能增大，温度一定升高D．发生热传递的条件是两个物体含有的热量不同3．下列用电器中，利用电流热效应工作的是（）A．电暖气B．计算器C．电视机D．笔记本电脑4．家用电视机正常工作时，通过的电流约为（）A．0.05安B．0.5安C．5安D．50安5．2018年4月，绿色环保的电动共享汽车驶入岳阳。

有关其中的物理知识说法正确的是（）A．手机扫描取车，是通过超声波传递信息的B．以行驶的汽车为参照物，坐车内的人是运动的C．汽车蓄电池充电时，蓄电池相当于电源D．汽车在行驶过程中，将电能转化机械能6．关于电流和电源，下列说法中正确的是（）A．电路中只要有电源，就一定产生电流B．电路中电荷只要运动就能产生电流C．电流的方向跟电荷定向移动的方向相反D．在电源外部，电流的方向是从电源的正极经过用电器流入流向负极7．通常情况下，下列器件中，属于构成一个电路必须的器件是（）A．电源 B．电能表C．电压表D．电流表8．如图所示的电路中，甲、乙是连接在电路中的两只电学仪表。

闭合开关S后，灯L1、L2均正常发光。

则（）A．甲是电流表，乙是电压表B．甲、乙都是电流表C．甲是电压表，乙是电流表D．甲、乙都是电压表9．一种声光报警器的电路如图所示。

闭合开关S1和S2后，会出现的现象是（）A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响D．灯不亮，铃响10．如图为一实物电路连接图，某同学所画出的与如图对应的电路图，其中正确的是（）A．B．C．D．11．在“电阻一定时探究电流与电压关系”的实验中，小明把元件连接成了如图所示的电路，准备闭合开关时，旁边的小捷急忙拦着说接线错了，小捷发现只要改接一根导线就可以连出正确的电路，要改接的那根是图中的（）A．导线a B．导线b C．导线c D．导线d12．图甲闭合开关灯泡发光，图2乙用带绝缘柄的金属棒把两个验电器连接起来的瞬间（验电器带电情况见图乙）。

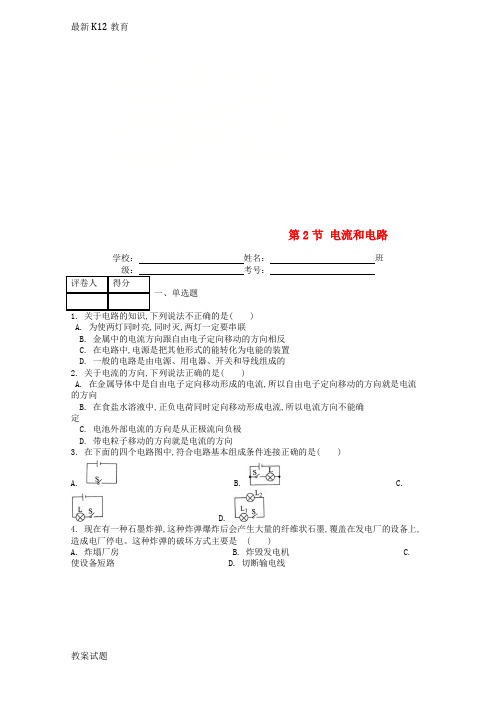

第2节电流和电路学校：姓名：班考号：)A. 为使两灯同时亮,同时灭,两灯一定要串联B. 金属中的电流方向跟自由电子定向移动的方向相反C. 在电路中,电源是把其他形式的能转化为电能的装置D. 一般的电路是由电源、用电器、开关和导线组成的2. 关于电流的方向,下列说法正确的是()A. 在金属导体中是自由电子定向移动形成的电流,所以自由电子定向移动的方向就是电流的方向B. 在食盐水溶液中,正负电荷同时定向移动形成电流,所以电流方向不能确定C. 电池外部电流的方向是从正极流向负极D. 带电粒子移动的方向就是电流的方向3. 在下面的四个电路图中,符合电路基本组成条件连接正确的是()A. B. C.D.4. 现在有一种石墨炸弹,这种炸弹爆炸后会产生大量的纤维状石墨,覆盖在发电厂的设备上,造成电厂停电。

这种炸弹的破坏方式主要是( )A. 炸塌厂房B. 炸毁发电机C. 使设备短路D. 切断输电线5. 如图所示,磁控猴子是“史上最小气”的猴子,只要你抢走它手上的香蕉,它就不停地大吵大闹,你把香蕉还给它,他就停止吵闹。

香蕉的作用相当于电路中的 ( )A. 开关B. 导线C. 电源D. 发声器6. 如图所示,甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来,下列说法正确的是 ( )A. 电流方向是从乙到甲,自由电子运动方向是从乙到甲B. 电流方向是从甲到乙,自由电子运动方向是从乙到甲C. 电流方向是从甲到乙,自由电子运动方向是从甲到乙D. 电流方向是从乙到甲,自由电子运动方向是从甲到乙 7. 避雷针的尖端不断向空中释放电子,则避雷针中的电流的方向是( ) A. 从地面流向尖端 B. 从尖端流向地面C. 没有电流D. 无法判断8. 小芳根据图中电路，画出了选项所示的四个对应电路图,其中正确的是( )A. B. C.D.9. 如图所示,开关S 闭合时,可能发生的现象是( )A. L 1被烧坏B. L 1、L 2均被烧坏C. 电源被烧坏D. L 2被短路,L 1亮10. 电动自行车两刹车手柄中各有一只开关S 1和S 2。

第十五章 电流和电路【学习目标】1、自主回顾知识，并进行组内例题探究，最后进行测评检验。

2、知识回顾环节中，自行查阅笔记、资料、参考书等。

时间10分钟以内。

【自主探学】1. 自然界中存在两种电荷，人们把丝绸摩擦过的玻璃棒所带的电荷叫做________，把毛皮摩擦过的橡胶棒所带的电荷叫做_________．2. 摩擦起电的原因是__________从一个物体转移到另一个物体，用丝绸摩擦过的玻璃带_____电．3.电子是带有负电最小电荷的粒子，人们把最小电荷叫做_____．4. 给蓄电池充电，是把_____能转化为_____能．蓄电池放电时是 能转变为______能．5. 两个验电器A 和B ，A 带负电B 带正电，用一根有绝缘柄的金属棒将两验电器上端的金属球连接起来，在金属棒上形成瞬时电流，则电流方向是由 到___.6. 电路中提供电能的是__，消耗电能的是____,输送电能的是__ __.控制输送电能的是____．7. 马路上各路灯之间连接的方式是___联，教室里各日光灯之间是___联的．8．电荷的多少叫 ，符号是 它的单位是【合作探究】例1.根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。

（导线不能有交叉）说明：一般说来，电路连接分三步：①画好电路图，标好电源正负极和电表正负接线柱，确定电表量程。

②连接电路时，先连好一个回路，再加上支路（注意找线不找点，接柱不接线）③按回路的多少和从正到负顺序检查。

例2. 如图2所示电路中:（1）若使L 1、L 2串联，则应闭合 ，断开 ；（2）若使L 1、L 2并联，则应闭合 ，断开 ；（3）如果闭合S 1、S 3而断开S 2，则灯 亮；（4）同时闭合开关 和 是不允许的。
