约克（无锡）空调YS,YT,YK,YCWS,YCWP机组冷冻设备有限公司维修指南版本：0.0版编号：YW-SERV-005 发布日期：2002-7-10 共16 页冷水机组通用接线1．YT 机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V)，J9-10黑（In）RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V)，J9-5黑（In）RT3 油温传感器传感器线束3#线主板J9-14红(+5V)，J9-4黑（In）RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V)，J9-8黑（In）RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V)，J9-7黑（In）RT6 冷凝器冷媒温度传感器线束6#线主板J9-16红(+5V)，J9-6黑（In）RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V)，J9-3黑（In）RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V)，J9-9黑（In）OP 油槽油压传感器传感器线束10#线主板J9-11红(+5V)，J9-2黑（0），J9-1白(In) LEP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V)，J8-9黑（0），J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V)，J8-22黑（0），J8-21白(In) PP 抽气压力传感器传感器线束13#线主板J8-5红(+5V)，J8-16黑（0），J8-15白(In) HOP油泵油压传感器传感器线束14#线主板J8-17红(+5V)，J8-7黑（0），J8-6白(In)) LLS 液位传感器（可选）Kit 375w40101-000 三芯电缆+025-11890-000+025-28720-000线束15#线主板J8-14红(+5V)，J8-3黑（0），J8-13白(In) 1HTR 温控1000瓦油加热器（23#、2#端子）1SOL 回油电磁阀（34#、2#端子）HP 高压开关（6#、15#端子常闭1#、32#故障端子）PRV 导流叶片马达1M 三相油泵起动柜（启动信号29#、2#）PM 抽气油泵（90#、2#端子）PTHP 抽气筒高压开关（164#、90#端子）2SOL 抽气油电磁阀（61#、2#端子）3SOL 抽气排气电磁阀（62#、2#端子）4SOL 抽气油电磁阀（61#、2#端子）PRV POT 导叶马达电位计（热气旁通，VSD使用）BFS 低油位开关（1#、70#端子）TFS 高油位开关（1#、71#端子）VMS 限位开关（1#、18#端子）2．YS机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V)，J9-10黑（In）RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V)，J9-5黑（In）RT3 油温传感器传感器线束3#线主板J9-14红(+5V)，J9-4黑（In）RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V)，J9-8黑（In）RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V)，J9-7黑（In）RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V)，J9-3黑（In）RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V)，J9-9黑（In）FOP 油过滤器压力传感器传感器线束10#线主板J9-11红(+5V)，J9-2黑（0），J9-1白(In) EP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V)，J8-9黑（0），J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V)，J8-22黑（0），J8-21白(In) POT 滑阀电位计传感器线束13#线主板J8-12红(+5V)，J8-2黑（0），J8-1白(In) OP 油压传感器传感器线束14#线主板J8-17红(+5V)，J8-7黑（0），J8-6白(In)) SOP 轴封油压传感器传感器线束15#线主板J8-5红(+5V)，J8-16黑（0），J8-15白(In)1SOL 油路电磁阀（62#、2#端子）2SOL 液相电磁阀（29#、2#端子）1HTR 温控500瓦油加热器（28#、2#端子温控开关64#、28#）SOLS 油位开关（1#、18#正常闭合）aSOL 滑阀卸载（58#、2#）bSOL 滑阀上载（4#、2#）HP 高压开关（6#、15#常闭，1#、30#故障）3．YK机组RT1 冷冻出水温度传感器传感器线束1#线主板J9-20红(+5V)，J9-10黑（In）RT2 排气温度传感器传感器线束2#线主板J9-15红(+5V)，J9-5黑（In）RT3 油温传感器传感器线束3#线主板J9-14红(+5V)，J9-4黑（In）RT4 冷却出水温度传感器传感器线束4#线主板J9-18红(+5V)，J9-8黑（In）RT5 冷却回水温度传感器传感器线束5#线主板J9-17红(+5V)，J9-7黑（In）RT6 冷凝器冷媒温度传感器线束6#线主板J9-16红(+5V)，J9-6黑（In）RT7 蒸发器冷媒温度传感器线束7#线主板J9-13红(+5V)，J9-3黑（In）RT9 冷冻回水温度传感器线束9#线主板J9-19红(+5V)，J9-9黑（In）OP 油槽油压传感器传感器线束10#线主板J9-11红(+5V)，J9-2黑（0），J9-1白(In) LEP 蒸发压力传感器传感器线束11#线主板J8-19红(+5V)，J8-9黑（0），J8-18白(In) CP 冷凝压力传感器传感器线束12#线主板J8-11红(+5V)，J8-22黑（0），J8-21白(In) 近程式传感探头传感器线束13#线J8-12棕(+5V),J8-2黑(0),J8-15兰(In)，红(+24V) HOP泵油压传感器传感器线束14#线主板J8-17红(+5V)，J8-7黑（0），J8-6白(In)) LLS 液位传感器传感器线束15#线主板J8-14红(+5V)，J8-3黑（0），J8-13白(In) 变频油泵驱动传感器线束19#线主板J20-1白(PWM),J20-2红（+12），J20-3黑(En)OV A POT节流孔板电位计传感器线束21#线主板J7-12红(+5V)，J7-24黑（0），J7-23白(In)1HTR 温控3000瓦三相油加热器（温控端子34#、107#，接触器端子107#、2#）1SOL 回油电磁阀（61#、2#）HP 高压开关（正常6#、15#常闭，故障1#、32#）OV A 节流孔板执行器PRV 导流叶片马达关键部件功能及接线1．Control panel由主板、I/O板、电源、显示器、键盘及CM-2板（机电式启动用）或ACCB（自适应容量控制板，VSD用）组成。
离心式冷水机组的变频改造案例离心式冷水机组变频调速装置即VSD(VariableSpeedDrive)采用独特的控制逻辑，同步调节导流叶片开关度和电机转速，通过变频驱动改造，机组运行节能效果明显。
适用于宾馆、医院住院大楼等24小时运行、且昼夜冷负荷有明显差异的场所。
本文针对离心式冷水机组的变频调速装置，从优点、改造内容、经济性分析三方面进手，阐述了变频改造的可行性。
一、VSD优点1.节能明显使用变频器后，离心式冷水机组主要从两个方面实现节能：一是部分负荷运行状态下的节能，二是低冷却水温度下的节能。
①部分负荷状态下运行的节能：众所周知，冷水机组99%以上的时间运行在部分负荷工况。
通常，在部分负荷下，恒速离心机通过调节导流叶片开度来调节机组输出冷量，最高效率点通常在70%~80%负荷左右，负荷降低，单位冷量能耗增加较明显。
而VSD不断监测下列参数：冷冻水温度，冷冻水温度设定值，冷媒压力导流叶片开度和电机的转速。
然后自适应容量控制逻辑定出有效的调节方法。
它将优化电机转速和PRV(导叶)的开度，使机组运行转速最小而效率最高，能耗达到最小。
以约克500冷吨的离心机组为例，在冷却水温度为25℃时，恒速机和变频机的运行参数如下表所示：从以上图表可以看出，在部分负荷的情况下，变频离心机组和相同型号的恒速机组相比，其单位制冷量的能耗要低很多。
这对于长期处于部分负荷的机组来说，使用变频机组无疑给用户节省了大量的电费。
②低冷却水温度状态下运行的节能：机组在夜间、过渡季节甚至是冬天运行时，冷却水的温度往往比较低。
对于恒速机组，需要有恒定的工作条件，即需要有恒定的蒸发压力和冷凝压力。
但冷却水温度降低后，必然使得冷凝压力相应地降低，此时，为了满足离心压缩机的工作条件，只有通过关小进口导叶，减小输气量，从而调整离心压缩机的工作点，以适应更低的冷凝压力。
但以上调节却降低了机组的效率，无故地消耗了更多的能量。
而使用变频器后，则可以通过调整压缩机的转速，以适应冷凝温度的变化，最大限度地利用低冷却水温的节能效应，达到节能的目的。

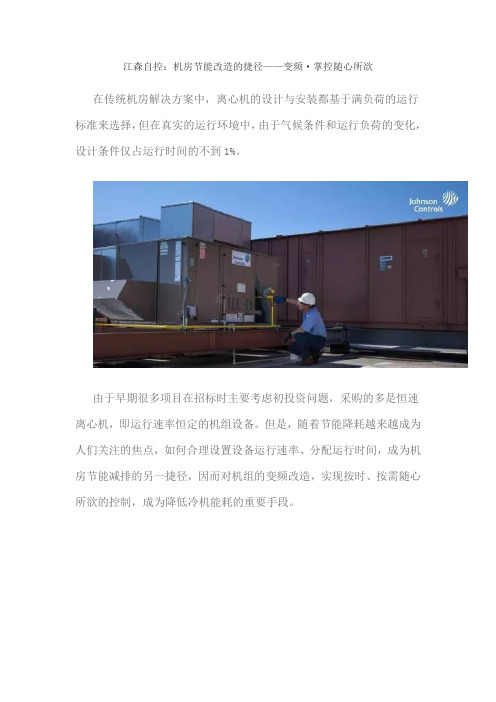

江森自控：机房节能改造的捷径——变频·掌控随心所欲在传统机房解决方案中，离心机的设计与安装都基于满负荷的运行标准来选择，但在真实的运行环境中，由于气候条件和运行负荷的变化，设计条件仅占运行时间的不到1%。
由于早期很多项目在招标时主要考虑初投资问题，采购的多是恒速离心机，即运行速率恒定的机组设备。
但是，随着节能降耗越来越成为人们关注的焦点，如何合理设置设备运行速率、分配运行时间，成为机房节能减排的另一捷径，因而对机组的变频改造，实现按时、按需随心所欲的控制，成为降低冷机能耗的重要手段。
江森自控旗下的约克从1979年就开始为离心式冷水机组配备专用的变频调速装置，以求提升效率减少能耗；到1997年，约克又推出了更适应中国市场的50Hz变频器；此后，2016年，为满足中国市场需求推出了针对高压(3KV~10KV，国外也称中压)机组的国产变频驱动设备(之前一直为纯进口产品)。
目前，在全世界范围内已有 13,000 余套约克变频机组安装运行。
对变频技术的合理应用，可使冷水机组综合能效提升约30%。
VSD(Variable Speed Driver)的工作原理是：根据冷冻水出水温度和压缩机压头，控制冷冻水出水温度的实际值与设定值的温差，优化电机的转速和导流叶片的开度，从而使机组始终在最佳状态区运行。
当机组在满负荷工况下运行时，导流叶片处于全开状态，电机速度完全由温差控制。
当制冷机处于部分负荷下运行时，VSD通过压缩机的压头来控制电机速度，使电机的转速与系统负荷相匹配，直至转速达到最小为止。
同时，电机会给导流叶片提供控制信号，逐渐减小导流叶片开度。
因此，VSD可以实现同步调节电机转速和导流叶片开度，来调节机组输出冷量。
恒速离心机通常配置星三角启动器(低压)或者直接启动方式(高压)，一般电机的启动电流为满负荷电流的5倍到7倍，恒速冷水机组启动时间间隔有严格限制(一般不低于30分钟)，不可频繁启停，而VSD 控制器可以有效解决这些问题。
设备技术参数一览表名称单位数值说明机组额定制冷量KW 6329工作电压V 6300电机功率KW 1088启动电流 A 743满载运行电流 A 114满负荷的制冷系数COP KW/KW 5.817 32/37°C工况压缩机形式（开启或半封闭）开启式工业级别设计压缩机形式单级独有工业级启动方式直接启动压缩机密封形式及材料专利轴封-聚四氟乙烯约克专利技术驱动方式（直联、联轴器）联轴器压缩机轴承材质硬质耐磨合金航空5级负荷调节范围% 15—100无级调节不会喘震机组运行的冷却水温度范围℃12．8-45°C（0°C以上可启动）全行最宽机组启动适合的最低冷却水温℃〉0 12.8安全运行温度控制精度℃±0．056同行精度最高**投标机组的安全保护种类142项保护同行业最多制冷剂名称HFC-134a 无淘汰年限制冷剂冲注量Kg 1481制冷剂蒸发形式（满液、干式）满液式机组外形尺寸mm 5828×2980×3362机组运输重量Kg 25220 机组运行重量Kg 31130机组运转噪音不大于79分贝3级消音技术机组设计使用寿命年30零部件及材料技术规格表部件名称规格型号数量技术参数和性能说明备注离心式压缩机头YORK1工业级别按24小时连续运转设计压缩机电机TECO 1 超强抗过载特殊定制蒸发器（湿式）YORK 1约克专利SKIP-FIN换热壳管式冷凝器YORK 1约克专利SKIP-FIN换热技干燥过滤器DANFOSS 2 单位时间吸湿量最大排气温度传感器DANFOSS 3 精度最高进出水温度控制器HANSEN 2高低压力控制器HANSEN 2油分离器ALFALAFA 1 瑞典水流开关JOHNSONS 2 中国安全阀TECH 1电磁阀SPOROLAND 3主控制板及控制箱YORK 1 基于CPU技术其他品牌为普通可编程控制器显示及控制屏YORK 1 11英寸动画显示启动柜YORK 1 润滑油YORK高效铜管WOLFRING保温材料ATO变频油泵GELANF备用润滑油储YORK 1 防止突然掉电无润滑YORK6300V离心式制冷机组供货范围包括以下内容： 1．离心式压缩机2．电动机3．双筒式冷凝器和蒸发器(含19mm保温层)4.润滑系统变频油泵及其启动器油槽油冷却器油过滤器及滤芯油加热器及温控开关York“K”润滑油干燥器5.冷媒R-134a6．微电脑控制中心（中英文显示）高压保护开关高压传感器低压传感器油压传感器冷冻水出、入水温度传感器冷却水出、入水温度传感器排气口高温感应器高油温感应器排气传感器7. 橡胶减震器8. 水流传感器9. 启动柜双方安装工作分工一．高压离心机组：1．启动柜到制冷机电机接4根主线. 3根为电源线,1根为地线. 启动柜内和电机接线箱内都有标志. 布线和接线都由甲方完成. 乙方只提供满载电流，因用线不同线径由甲方自选。
