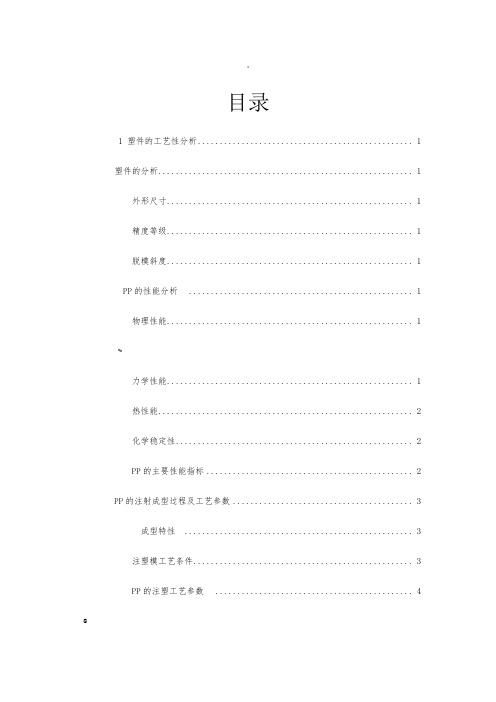

*目录1 塑件的工艺性分析 (1)塑件的分析 (1)外形尺寸 (1)精度等级 (1)脱模斜度 (1)PP的性能分析 (1)物理性能 (1)%力学性能 (1)热性能 (2)化学稳定性 (2)PP的主要性能指标 (2)PP的注射成型过程及工艺参数 (3)成型特性 (3)注塑模工艺条件 (3)PP的注塑工艺参数 (4)@2 拟定模具的结构形式 (5)分型面位置的确定 (5)确定型腔数 (5)排列方式 (5)模具结构形式的确定 (6)注射机型号的确定 (6)注射量的计算 (6)浇注系统凝料体积的估算 (6)^选择注射机 (7)注射机的相关参数校核 (7)3 浇注系统的设计 (9)主流道的设计 (9)主流道尺寸 (9)主流道衬套形式 (10)主流凝料体积 (10)主流道剪切速率校核 (10)·浇口的设计 (10)浇口的主要作用: (10)浇口的形式 (11)浇口位置的选择 (11)浇口的尺寸的确定 (12)冷料穴的设计 (12)主流道冷料穴的设计 (12)分流道冷料穴的设计 (12)~分流道的布置形式 (12)分流道的长度设计 (13)分流道的当量直径计算 (13)分流道的截面形状设计 (14)分流道的截面尺寸计算 (14)分流道的凝料体积计算 (14)分流道熔体的剪切速率的校核 (15)分流道的表面粗糙度和脱模斜度 (15)·4 成型零件的结构设计和计算 (16)成型零件的结构设计 (16)凹模的结构设计 (16)凸模的结构设计(型芯) (16)成型零件钢材的选用 (17)成型零件工作尺寸的计算 (17)凹模径向尺寸的计算 (17)凹模深度尺寸的计算 (18)型芯径向尺寸的计算 (18)型芯高度尺寸的计算 (19)成型零件尺寸及动模垫板厚度的计算 (19)凹模侧壁厚度的计算 (19)承板(动模垫板)厚度的计算 (20)5 模架的确定 (22)模架的确定和标准件的选用 (22)定模座板(350mm×300mm、厚25mm) (22)@定模板(型腔固定板)(350mm×250mm、厚60mm) (22)动模型芯固定板(350mm×250mm、厚25mm) (22)型芯固定板(350mm×250mm、厚25mm) (22)动模垫板(350mm×250mm、厚25mm) (23)垫块(350mm×48mm、厚度80mm) (23)推杆固定板(150mm×350mm、厚15mm) (24)推板(150mm×350mm、厚20mm) (24)动模板底板(350mm×300mm、厚25mm) (24)`模架各尺寸的校核 (24)6 排气槽的设计 (25)排气槽的设计 (25)7 脱模推出机构的设计 (26)脱模力的计算 (26)型芯脱模力的计算 (26)推出方式的确定 (28)推杆推出 (28){推杆位置的布置 (28)8 冷却系统的设计 (30)选用冷却介质 (30)冷却系统的简略计算 (30)9 导向与定位机构的设计 (33)10 总装图和零件图的绘制 (33)注射模课程设计第4组塑料仪表盖,大批量生产,精度:MT5。
前言近年来,随着塑料工业的飞速发展和通用与工程塑料在强度和精度等方面的不断提高,塑料制品的应用范围也在不断扩大,如:家用电器、仪器仪表,建筑器材,汽车工业、日用五金等众多领域,塑料制品所占的比例正迅猛增加。
一个设计合理的塑料件往往能代替多个传统金属件。
工业产品和日用产品塑料化的趋势不断上升。
塑料作为现代社会经济发展的基础材料之一,已广泛应用于国民经济的各个领域,并且直接影响着塑料制品的质量、性能与生产周期。
先进的制造技术(如CAD/CAM/CAE等)制造生产注塑模具,不仅省时省力,更是实现了无图纸化加工,增加了制品的准确性,缩短模具的设计及生产周期。
注塑模成型与信息技术紧密相连。
未来注塑模具制造将是以计算机辅助技术为主导技术,以信息流畅作为所要备件的有极强应变能力于竞争力的技术。
第一章概论1.1模具在工业生产中的地位模具是制造业的一种基本工艺装备,它的作用是控制和限制材料(固态或液态)的流动,使之形成所需要的形体。
用模具制造零件以其效率高,产品质量好,材料消耗低,生产成本低而广泛应用于制造业中。
自改革开放以来,到目前为此制造业在中国国民经济中占的比重已占到45%,制造业部门成为GDP增长的主要支撑力量。
模具制造的重要性主要体现在市场的需求上,仅以汽车,摩托车行业的模具市场为例。
汽车,摩托车行业是模具最大的市场,在工业发达的国家,这一市场占整个模具市场一半左右。
汽车工业是我国国民经济五大支柱产业之一,汽车工业重点是发展零部件,经济型轿车和重型汽车,汽车模具作为发展重点,已在汽车工业产业政策中得到了明确。
目前世界模具市场供不应求,模具的主要出口国是美国,日本,法国,瑞士等国家。
中国模具出口数量极少,但中国模具钳工技术水平高,劳动成本低,只要配备一些先进的数控制模设备,提高模具加工质量,缩短生产周期,沟通外贸渠道,模具出口将会有很大发展。
研究和发展模具技术,提高模具技术水平,对于促进国民经济的发展有着特别重要的意义。
第二章制品工艺分析本制品为仪表盖塑料体,带有两空,本不是很复杂,但由于公差使得制作稍有困难。
其塑件的图形如下所示:图1. 塑件图制品工艺分析:本制品的原材料为ABS 。
ABS 是三元共聚物,因此兼有三种元素的共同性能,使其具有“坚韧、质硬、刚性”的材料。
ABS 树脂具有较高冲击韧性和力学强度,尺寸稳定,耐化学性及电性能良好,易于成形和机械加工等特点。
此外,表面还可镀铬,成为塑料涂金属的一种常用材料。
吸湿性强,含水量应小于0.3%,必须充分干燥,要求表面光泽的塑件应要求长时间预热干燥。
流动性中等,溢边料0.04mm 左右。
料温对物性影响较大、料温过高易分解(分解温度为250℃左右),对要求精度较高塑件模温宜取50~60℃,要求光泽及耐热型料宜取60~80℃。
一般用柱塞式注射机时料温为180~230℃,注射压力为100~140Mpa,螺杆式注射机则取160~220℃,注射压力为60~100MPa。
其熔化温度为210~280℃,密度为1.03~1.07 。
避免因尖角引起的应力集中,改善流动充模特性,制品内外表面的交接转折处都设计成了圆角,且圆角半径为R2—R3。
第三章工艺方案分析及成型工艺参数的确定3.1工艺方案分析比较及选择塑料加工的基本方法大致可以分为七大类:压塑成形、传递成形、注塑成形、挤出成形、吹塑成形、热成形、铸塑成形。
根据成形加工方法的不同,可以采用多种方法生产制品。
下面对两种主要的加工方案做个分析比较。
方案1:采用注射成形注射成形是将粉状塑料从注射机料斗送入已加热的料筒,经加热熔融后,受柱塞或螺杆的推动,熔融塑料通过料筒前端的喷嘴快速注入闭合塑模中,经冷却(热塑性塑料)定型或加热(热固性塑料)定型后,开启模具取出制品。
几乎所有的热塑性塑料和部分热固性塑料都可以用注射成形。
方案2:采用传递成形传递成形是将一定量的塑料压塑粉或料坯放到料室中加热熔融,然后用柱塞(或称压柱)对加料室内塑料熔体加压将料块快速压入已闭合的热型腔内,当熔体充满型腔后,再经适当保压和固化,即可取出制品。
仪表盖注射模具设计摘要注射模具是生产各种工业产品的重要工艺装备,是现代生产制造行业的核心,在大多数国家,注射模具设计与制造技术已经成为衡量一个国家生产制造技术先进与否的关键。
本设计以目前最先进的三维高端软件Pro/e为核心,实现对仪表外壳的三维造型。
通过对仪表外壳的工艺、材料分析,选用适当的注射机,并拟定合理的注射成型工艺方案。
在模具设计中,采用一模四腔的布局。
并通过对分型面、浇注系统、成型零部件、顶出脱模机构、冷却系统的设计,选用适合的标准模架及标准件,完成对仪表外壳的一套完整的模具设计方案。
另外,为得到合格的塑件制品,在模具加工前,在计算机上对整个注塑成型过程进行模拟(CAE)分析,帮助分析潜在的问题,优化模具结构、工艺参数,以便及时修改制件和模具设计。
结果表明,同传统的模具设计相比,CAE技术无论在提高生产率、保证产品质量,还是在降低成本、减轻劳动强度等方面,都具有很大优越性。
关键词:注射模具;三维造型;CAE分析ABSTRACTInjection mold is an important tooling for industry products ,it is the core of the modern manufacturing industry and in most countries injection mold design and manufacturing technology have become the keywords of measuring it’s production technology.Based on the present advanced 3D software Pro/E , This paper realized the 3D modeling for the instrument shell, analyzed the process and material of instrumentr shell, choosed the proper injection machine ,and roughcast reasonable injection mold design scheme .In the design process ,it used the configuration of four cavity in one plate and architecture of there-plate mould base. And through designing the parting line , running gate system, modeling parts , ejection stripping mechanism , cooling system , choosing adaptive standard mould base and standard parts ,it finished the whole mold design scheme for the Micromotor shell。
塑料仪表盒面板注射成型浇注系统的设计
作者:陈伟陈丹
来源:《科学与财富》2015年第23期
摘要:浇注系统的设计是注塑模具设计的一个重要环节,它对注塑成型周期和塑件质量(如外观、物理性能、尺寸精度等)都有直接影响,故设计时要使型腔布置和浇口开始部位力求对称,防止模具承受偏载而产生溢料现象,而浇口的位置也要适当,尽量避免冲击嵌件和细小的型芯,防止型芯变形,浇口的残痕不影响塑件的外观。
本文对塑料仪表盒面板注射模具的浇注系统的类型及位置、主流道、分流道及冷料井进行了设计,满足设计要求。
关键词:仪表盒,注射模,浇注系统,流道
中图分类号:TG386.3
1. 浇注系统类型和位置的选择
(一).浇注系统类型的选择
①.由于选择A-A分型面,根据制件的结构特点来考虑潜伏式浇口不可行;
②.若点浇口,为脱出流到凝料,模具需多开一次模,即采用三板式结构,增加模具的复杂程度。
同时考虑制件的结构特点,点浇口不可行;
③.直浇口的优点:压力损失小,进料速度快,成型比较容易,模具结构简单紧凑,制造方便;缺点:去除浇口困难,浇口痕迹明显。
因此直浇口特别合适于大型、厚壁塑件和熔体粘度特别高的塑料品种的成型。
由于制件为小制件,壁厚为2mm,且制件要求具备一定的美观性,浇口痕迹不能太明显。
故不采用直浇口的形式。
④.边缘浇口(又名标准浇口、侧浇口)的优点是便于机械加工,易保证加工精度,而且试模时浇口的尺寸容易修整,适于各种塑料品种,其最大的特点是可以分别调整充模的剪切速率和浇口封闭时间。
同时浇口所产生的熔接痕不影响制件的美观。
综合考虑:采用侧浇口的形式。
侧浇口尺寸的设计:
根据参考文献[5]第62页得:
浇口深度H经验计算公式如下:
H=Kδ=0.6×2=1.2㎜
式中δ——塑件厚度,㎜;
K——材料系数,ABS为0.6。
浇口宽度经验公式:
W= ■=■ =2.43mm
式中 A——凹模边型腔表面积,㎜2;
K——材料系数,ABS为0.6。
(二)浇口位置的设计
①.便于充模、排气——顶部进料;
②.由于ABS的流动性好,且制件的体积不大,可以考虑用两个浇口同时进料;
综合考虑:采用顶部进料的形式。
2. 主流道的设计
主流道是连接注射机的喷嘴与分流道的一段通道。
通常和注射机的喷嘴在同一轴线上,断面为圆形,带有一定的锥度。
由于主流道要与高温塑料和注塑机喷嘴反复接触和碰撞,通常不直接开在定模板上,而是将它单独设计成主流道衬套镶入定模板内。
图3 浇口套图4 分流道
①.为便于从主流道中拉出浇注系统的凝料以及考虑塑料熔体的膨胀,主流道设计成圆锥形,锥角取4,内壁粗糙度Ra0.63。
②.主流道大端呈圆角,其半径取2㎜,以减小料流转向过渡时的阻力。
③.为了使熔融塑料从喷嘴完全进入主流道,应使主流道与注射机的喷嘴紧密对接,主流道对接处设计成半球形凹坑,根据注射机喷嘴的尺寸可确定:凹坑半径R=16㎜,小端直径
D=3.5㎜,凹坑深度取3㎜。
④.由于主流道要与高温的塑料熔体和喷嘴反复接触和碰撞,所以主流道部分设计成可卸的主流道衬套,以便选用优质钢材单独加工和热处理。
选用的结构如图2所示:
3. 分流道的设计
分流道是主流道与浇口之间的通道,一般开设在分型面上,起分流和转向的作用。
分流道截面形状可以是圆形、半圆形、矩形、梯形和U形等,圆形截面流道的比面积最小(流道表面积与体积之比值称为比表面积),塑料的温度下降小,阻力亦小,流道的效率最高,缺点是需要同时在动模和顶模上切削加工,且要相互吻合,加工较困难。
梯形断面和U 形断面的分流道只切削加工在一个模板上,节省机械加工费用,且热量损失和阻力损失仅大于圆形截面的分流道,故为长用形式。
由于本设计浇道只要在定模上切削加工,避开了圆形断面分流道的缺点。
从经济性和工厂的实际生产中考虑,本设计中选用的是圆形断面分流道。
根据参考文献[4]第59页表3-3-1得:
根据表中的推荐直径,选分流道的直径为6㎜。
根据产品的结构特点及ABS材料的流动性较好的特点,综合考虑,设计中采用两个侧浇口同时进料的形式。
结构图如图4所示。
4. 冷料井的设计
冷料井一般位于主流道对面的动模板上,其作用就是存放料流前端的冷料,防止冷料进入型腔而形成冷接缝,同时开模时又可将主流道中的凝料拉出。
本设计中采用冷料井底部带推料杆的形式:由冷料穴和顶杆组成,在冷料穴的底部设有一顶杆,顶杆固定在固定板上,与顶出系统联动,选直径6mm的拉料杆。
这是在实际生产中最为常用的形式。
结构图如图5所示。
5. 结语
本文对塑料仪表盒面板的注射模具浇注系统进行了设计,采用侧浇口顶部进料的形式;主流道部分设计成可卸的主流道衬套;分流道采用圆形断面分流道;冷料井采用底部带推料杆的形式,符合设计要求。
■
参考文献
[1] 中国机械工程学会,中国模具设计大典编委会.轻工模具设计[M],南昌:江西科学技术出版社,2002.
[2] 王孝培.塑料成型工艺及模具设计简明手册[M],北京:机械工业出版社,2006.
[3] 程志远.实用塑料模具技术手册[M],北京:中国轻工业出版社,2000.
[4] 申开智.塑料成型模具(第二版)[M],北京:中国轻工业出版社,2002.
[5] 唐志玉.塑料模具设计师指南[M],北京:国防工业出版社,1999.。
