浇注系统设计9.1浇注系统设计原则 9.1.1浇注系统的组成模具的浇注系统是指模具中从注塑机 喷嘴开始到型腔入口为止的流动动通道, 它可分为普通流道浇注系统和无流道浇注 系统两大类型。
普通流道浇注系统包括主 流道、分流道、冷料井和浇口组成。
如图9-1所示。
9.1.2浇注系统设计时应遵循如下原则: 1 .结合型腔的排位,应注意以下三点:a .尽可能采用平衡式布置,以便熔融塑料能平衡地充填各型腔;b .型腔的布置和浇口的开设部位尽可能使模具在注塑过程中受力均匀;c .型腔的排列尽可能紧凑,减小模具外形尺寸。
2 .热量损失和压力损失要小 a .选择恰当的流道截面; b .确定合理的流道尺寸;在一定围,适当采用较大尺寸的流道系统,有助于降低流动阻力。
但流道系统 上的压力降较小的情况下,优先采用较小的尺寸,一方面可减小流道系统的用料, 另一方面缩短冷却时间。
c .尽量减少弯折,表面粗糙度要低。
3 .浇注系统应能捕集温度较低的冷料,防止其进入型腔,影响塑件质量;4 .浇注系统应能顺利地引导熔融塑料充满型腔各个角落,使型腔气体能顺利排出;5 .防止制品出现缺陷;避免出现充填不足、缩痕、飞边、熔接痕位置不理想、残余应力、翘曲变形、收 缩不匀等缺陷。
6 .浇口的设置力求获得最好的制品外观质量浇口的设置应避免在制品外观形成烘印、蛇纹、缩孔等缺陷。
7 .浇口应设置在较隐蔽的位置,且方便去除,确保浇口位置不影响外观及与周围零件发生干涉。
图9-1浇注系统的组成1 -主流道;2-一级分流道;3-拉料槽兼冷料井 4 -冷料井;5 -二级分流道;6 -浇口2) Word资料.H8 .考虑在注塑时是否能自动操作9 .考虑制品的后续工序,如在加工、装配及管理上的需求,须将多个制品通过流道连成一体。
9.2流道设计921主流道的设计(1) 定义:主流道是指紧接注塑机喷嘴到分流道为止的那一段流道,熔融塑料进入模具时首先经过它。
一般地,要求主流道进口处的位置应尽量与模具中心重合。
浇注系统的设计(总8页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--浇注系统设计1 浇注系统的设计要求浇注系统是指在模具中,从注射机喷嘴进人模具处开始到型腔为止的塑料熔体流动通道,分为普通浇注系统和无流道浇注系统。
浇注系统的作用是使塑料熔体平稳有序地填充到型腔中,并在塑料填充和凝固的过程中,把注射压力充分传递到型腔的各个部位,以获得组织致密、外形清晰的塑件。
普通浇注系统(下称浇注系统)一般由主流道、分流道、浇口、冷料井4 部分组成。
单型腔模具有时可省去分流道和冷料井,只有圆锥形的主流道通过浇口和塑件相连。
浇注系统的设计非常重要,设计合理与否对塑件的内在性能质量、尺寸精度、外观质量以及模具结构、成型效率、塑料利用率等都有较大影响。
浇注系统进行设计时,一般应遵循以下基本原则。
( l )适应塑料的成型工艺性能。
了解塑料的成型工艺性能,如塑料熔体的流动特性,温度、剪切速度对猫度的影响,型腔内的压力周期等,使浇注系统适应于所用塑料的成型特性要求,以保证塑件质量。
( 2 )结合型腔布局考虑。
尽可能保证在同一时间内塑料熔体充满各型腔,为此,尽最采用平衡式布局.以便设置平衡式分流道;型腔布t 和浇口开设部位力求沿模具轴线对称,避免在模具的单面开设浇口,以防止模具承受偏载而产生溢料现象;使型腔及浇注系统在分型面上投影的中心与注射机锁模机构的锁模力作用中心相重合.以使锁模可靠、锁模机构受力均匀;型腔排列尽可能紧凑,以减小模具外形尺寸。
( 3 )热量及压力损失要小。
应该尽量缩短浇注系统的流程,特别是对于较大的模具型腔,增加断面尺寸,尽量减少弯折,控制表面粗糙度。
( 4 )有利于型腔中气体的排出。
浇注系统应能顺利地引导塑料熔体充满型腔的各个角落,使型腔及浇注系统中的气体有序排出,保证在充填过程中不产生紊流,避免因气体积存而引起凹陷、气泡、烧焦等塑件成型缺陷。
( 5 )防止型芯变形和嵌件位移。

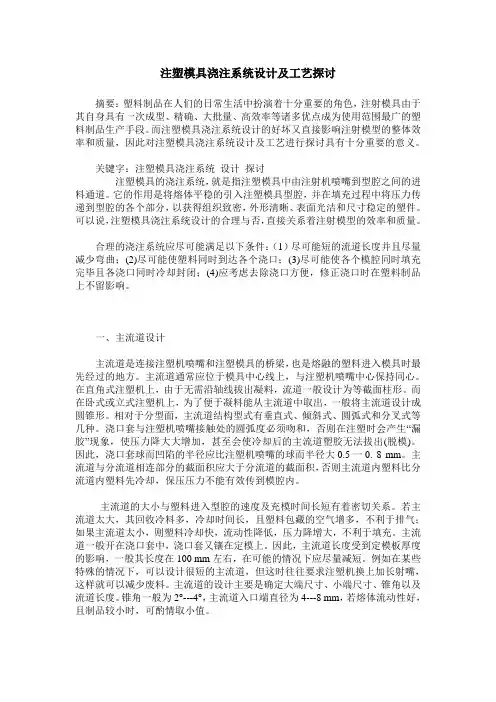

注塑模具浇注系统设计及工艺探讨摘要:塑料制品在人们的日常生活中扮演着十分重要的角色,注射模具由于其自身具有一次成型、精确、大批量、高效率等诸多优点成为使用范围最广的塑料制品生产手段。
而注塑模具浇注系统设计的好坏又直接影响注射模型的整体效率和质量,因此对注塑模具浇注系统设计及工艺进行探讨具有十分重要的意义。
关键字:注塑模具浇注系统设计探讨注塑模具的浇注系统,就是指注塑模具中由注射机喷嘴到型腔之间的进料通道。
它的作用是将熔体平稳的引入注塑模具型腔,并在填充过程中将压力传递到型腔的各个部分,以获得组织致密,外形清晰、表面光洁和尺寸稳定的塑件。
可以说,注塑模具浇注系统设计的合理与否,直接关系着注射模型的效率和质量。
合理的浇注系统应尽可能满足以下条件:(1)尽可能短的流道长度并且尽量减少弯曲;(2)尽可能使塑料同时到达各个浇口;(3)尽可能使各个模腔同时填充完毕且各浇口同时冷却封闭;(4)应考虑去除浇口方便,修正浇口时在塑料制品上不留影响。

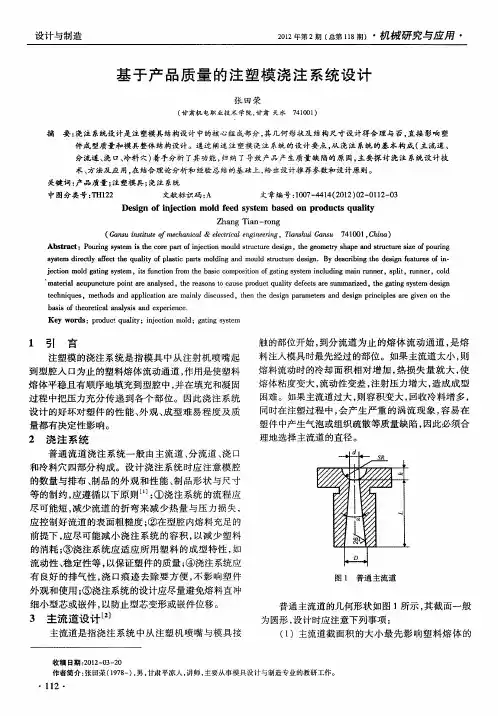

一、主流道设计主流道是连接注塑机喷嘴和注塑模具的桥梁,也是熔融的塑料进入模具时最先经过的地方。
主流道通常应位于模具中心线上,与注塑机喷嘴中心保持同心。
在直角式注塑机上,由于无需沿轴线拔出凝料,流道一般设计为等截面柱形。
而在卧式或立式注塑机上,为了便于凝料能从主流道中取出,一般将主流道设计成圆锥形。
相对于分型面,主流道结构型式有垂直式、倾斜式、圆弧式和分叉式等几种。
浇口套与注塑机喷嘴接触处的圆弧度必须吻和,否则在注塑时会产生“漏胶”现象,使压力降大大增加,甚至会使冷却后的主流道塑胶无法拔出(脱模)。
因此,浇口套球而凹陷的半径应比注塑机喷嘴的球而半径大0.5一0. 8 mm。
主流道与分流道相连部分的截面积应大于分流道的截面积,否则主流道内塑料比分流道内塑料先冷却,保压压力不能有效传到模腔内。
主流道的大小与塑料进入型腔的速度及充模时间长短有着密切关系。
若主流道太大,其回收冷料多,冷却时间长,且塑料包藏的空气增多,不利于排气;如果主流道太小,则塑料冷却快,流动性降低,压力降增大,不利于填充。

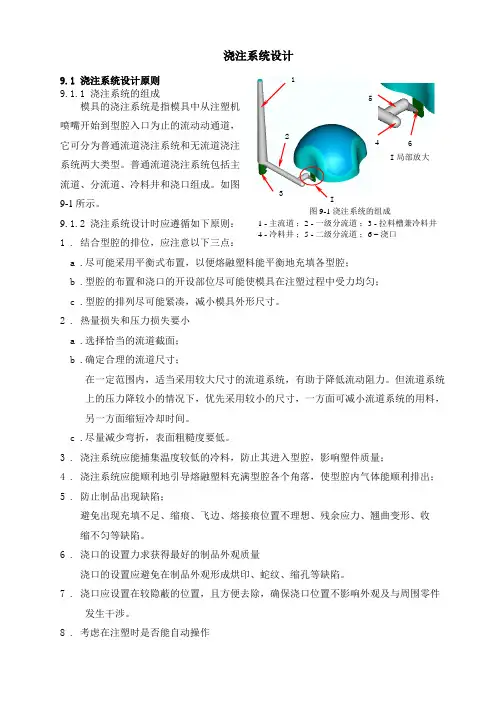

浇注系统设计9.1 浇注系统设计原则 9.1.1 浇注系统的组成模具的浇注系统是指模具中从注塑机 喷嘴开始到型腔入口为止的流动动通道, 它可分为普通流道浇注系统和无流道浇注 系统两大类型。
普通流道浇注系统包括主 流道、分流道、冷料井和浇口组成。
如图 9-1所示。
9.1.2 浇注系统设计时应遵循如下原则: 1 . 结合型腔的排位,应注意以下三点:a .尽可能采用平衡式布置,以便熔融塑料能平衡地充填各型腔;b .型腔的布置和浇口的开设部位尽可能使模具在注塑过程中受力均匀;c .型腔的排列尽可能紧凑,减小模具外形尺寸。
2 . 热量损失和压力损失要小 a .选择恰当的流道截面; b .确定合理的流道尺寸;在一定范围内,适当采用较大尺寸的流道系统,有助于降低流动阻力。
但流道系统 上的压力降较小的情况下,优先采用较小的尺寸,一方面可减小流道系统的用料, 另一方面缩短冷却时间。
c .尽量减少弯折,表面粗糙度要低。
3 . 浇注系统应能捕集温度较低的冷料,防止其进入型腔,影响塑件质量;4 . 浇注系统应能顺利地引导熔融塑料充满型腔各个角落,使型腔内气体能顺利排出;5 . 防止制品出现缺陷;避免出现充填不足、缩痕、飞边、熔接痕位置不理想、残余应力、翘曲变形、收 缩不匀等缺陷。
6 . 浇口的设置力求获得最好的制品外观质量浇口的设置应避免在制品外观形成烘印、蛇纹、缩孔等缺陷。
7 . 浇口应设置在较隐蔽的位置,且方便去除,确保浇口位置不影响外观及与周围零件 发生干涉。
8 . 考虑在注塑时是否能自动操作4 6 123II 局部放大图9-1 浇注系统的组成1 - 主流道 ;2 - 一级分流道 ;3 - 拉料槽兼冷料井4 - 冷料井 ;5 - 二级分流道 ;6 – 浇口59 .考虑制品的后续工序,如在加工、装配及管理上的需求,须将多个制品通过流道连 成一体。
9.2 流道设计 9.2.1 主流道的设计 (1) 定义:主流道是指紧接注塑机喷嘴到分流道为止的那一段流道,熔融塑料进入模具时首先 经过它。

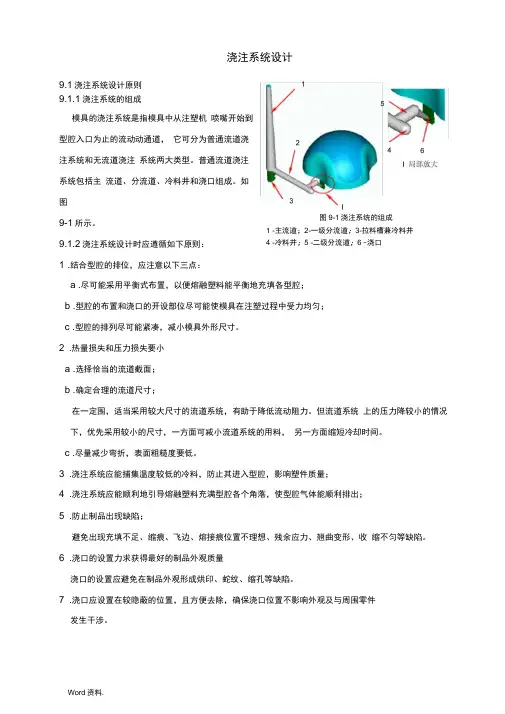

浇注系统设计9.1 浇注系统设计原则 9.1.1 浇注系统的组成模具的浇注系统是指模具中从注塑机 喷嘴开始到型腔入口为止的流动动通道, 它可分为普通流道浇注系统和无流道浇注 系统两大类型。
普通流道浇注系统包括主 流道、分流道、冷料井和浇口组成。
如图 9-1所示。
9.1.2 浇注系统设计时应遵循如下原则: 1 . 结合型腔的排位,应注意以下三点:a .尽可能采用平衡式布置,以便熔融塑料能平衡地充填各型腔;b .型腔的布置和浇口的开设部位尽可能使模具在注塑过程中受力均匀;c .型腔的排列尽可能紧凑,减小模具外形尺寸。
2 . 热量损失和压力损失要小 a .选择恰当的流道截面; b .确定合理的流道尺寸;在一定围,适当采用较大尺寸的流道系统,有助于降低流动阻力。
但流道系统 上的压力降较小的情况下,优先采用较小的尺寸,一方面可减小流道系统的用料, 另一方面缩短冷却时间。
c .尽量减少弯折,表面粗糙度要低。
3 . 浇注系统应能捕集温度较低的冷料,防止其进入型腔,影响塑件质量;4 . 浇注系统应能顺利地引导熔融塑料充满型腔各个角落,使型腔气体能顺利排出;5 . 防止制品出现缺陷;避免出现充填不足、缩痕、飞边、熔接痕位置不理想、残余应力、翘曲变形、收 缩不匀等缺陷。
6 . 浇口的设置力求获得最好的制品外观质量浇口的设置应避免在制品外观形成烘印、蛇纹、缩孔等缺陷。
7 . 浇口应设置在较隐蔽的位置,且方便去除,确保浇口位置不影响外观及与周围零件 发生干涉。
8 . 考虑在注塑时是否能自动操作4 6 123II 局部放大图9-1 浇注系统的组成1 - 主流道 ;2 - 一级分流道 ;3 - 拉料槽兼冷料井4 - 冷料井 ;5 - 二级分流道 ;6 – 浇口59 .考虑制品的后续工序,如在加工、装配及管理上的需求,须将多个制品通过流道连 成一体。
9.2 流道设计 9.2.1 主流道的设计 (1) 定义:主流道是指紧接注塑机喷嘴到分流道为止的那一段流道,熔融塑料进入模具时首先 经过它。
