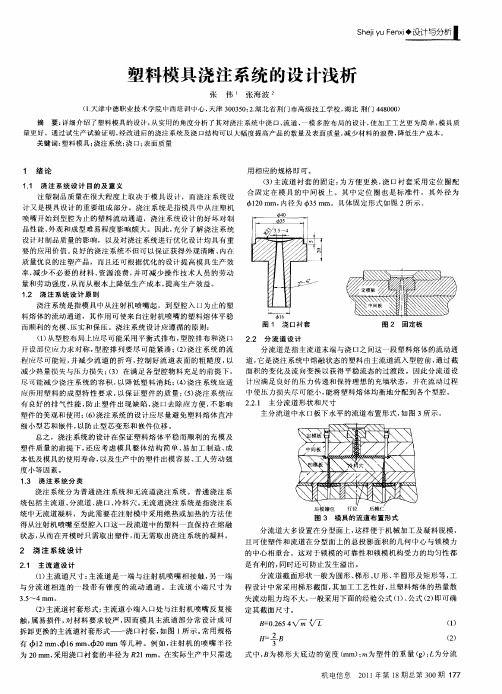

模具浇注系统的设计原则①保证塑料熔体流动平稳设计浇注系统时，应注意使系统与模具中的排气结构相适应，使系统具有良好的排气性，从而保证塑料熔体经过系统或充填模腔时不发生涡流和紊流，以使制品获得良好的成型质量。
②流程应尽量短在充足成型和排气要求的前提下系统长度应尽量短，各段应尽量平直，以使塑料熔体在模具中的流程尽量短而且不发生弯曲，从而可减小注射压力和熔体的热量损失，并缩短熔体充模时间。
③防止型芯变形和嵌件位移设计浇注系统时，应尽量避开通过系统的塑料熔体正面冲击模腔内尺寸较小的型芯或嵌件，以防止熔体的冲击力使型芯发生变形或使嵌件发生位移。
④修整应尽量便利修整指制品成型后对其外观所做的各种修整工作，其中包括去除制品上的浇注系统凝料。
为了便利修整并无损制品外观和使用性能，浇注系统在模具中的位置和形状，尤其是浇口的位置和形状应尽量依据制品的形状和使用要求确定。
⑤防止制品变形和翘曲设计浇注系统时，应考虑如何减轻浇口相近的残余应力集中现象，以防止因应力过大而导致制品发生变形和翘曲。
例如对于深度很浅的大平面聚乙烯、聚丙烯制品若采纳料流速度较大的直接浇口成型，由于注射压力直接作用在制品上加之这些塑料取向本领较强，所以成型后很简单在浇口相近残余较大的时效应力和取向应力，并导致制品发生翘曲变形，为此可改换多点浇口形式。
但是应当指出，采纳多点浇口成型制品时，由于各浇口相近收缩与其它部位不等，也特别简单引起制品整体翘曲变形，尤其对于大型薄壁制品，使用多点浇口时特别要注意此问题、⑥应与塑料品种相适应不同的塑料具有不同的流动性，特别是对硬质聚氯乙稀、聚丙烯酸酯和聚甲醛等成型性差的塑料，其流道和浇口的选择是否合适，对于制品的性能、外观以及成型周期和生产成本都有很大影响。
另外，有些塑料还会由于浇口设计不当而导致浇口表壁与熔体之间产生较大摩擦，从而引起塑料褪色。
⑦合理设计冷料穴冷料穴设计不当，简单使制品发生成型缺陷。
假如冷料穴失效，使前锋冷料进入模腔会导致制品产生冷疤或冷斑。
任务四注射模具设计—浇注系统设计教学内容（板书）第二十七课浇注系统的设计1、冷料穴的设计注射成型时，喷嘴前端的熔料温度较低，为防止其进入型腔，通常在流道末端设置用以集存这部分冷料的冷料穴。
设置熔料流动方向的转折处，以便将冷料入穴中存留起来。
1、带钩形拉料杆的冷料穴2、带球头拉料杆的冷料穴应该指出，并非所有注射模都需开设冷料穴，有时由于塑料的工艺性能好和成型工艺条件控制得好，可能很少产生冷料，如果塑件要求不高时可不设冷料穴。
2、浇口的设计1）浇口位置的选择（1）避免引起熔体破裂现象克服上述缺陷的办法通常有两种：一是加大浇口尺寸，以降低流速。
二是采用冲击型浇口。
（2）有利于熔体流动和补缩浇口的位置应开设在塑件截面最厚处。
（3）有利于型腔内气体排出（4）减少熔接痕和增强熔接强度（5）防止料流将型芯或嵌件挤压变形（6）保证流动比在允许范围内2）浇口的设计（1）直接浇口（2）中心浇口中心浇口适用于筒形、环形或中心带孔的塑件成型。
（3）侧浇口侧浇口为限制性浇口，适用于一模多腔，能大大提高生产效率，减少浇注系统耗量，浇口去除也较方便，是一种被广泛采用的浇口形式。
但侧浇口压力损失较大，保压补缩作用比直浇口弱，壳形件排气不便，易产生熔接痕；缩孔及气孔等缺陷。
侧浇口的截面形状通常为矩形。
a）为扇形浇口，常用来成形宽度较大的薄片状塑件。
b）为薄片式浇口，又称平缝式浇口，常用来成型大面积薄片塑件。
（4）点浇口又称针浇口或菱形浇口。
这种浇口有很多优点，几乎可以用于各种形式的塑件。
点浇口一般设在塑件的顶端，去除方便，不影响塑件的外观，浇口可自动拉断，可以实现自动化操作。
这种浇口尤其适用于圆筒形、壳形、盒形的塑件，但是流动性较差的塑料（例如PMMA、PC等）就不适于采用点浇口，而适用于流动性较好的ABS、PP、POM 等塑料。
（5）潜伏式浇口又称遂道式浇口或剪切浇口。
潜伏式浇口呈针点状，开模时流道凝料由推出机构推出，并与塑件从浇口处自动切断，省掉了切除浇口的工程。
最全的模具浇口设计，你都知道他们的优缺点吗浇口，亦称进料口，是连接分流道与型腔熔体的通道。
浇口选择恰当与否，直接关系到注塑制品能否完好、高质量地注射成型。
浇口位置对熔体流动前沿的形状和保压压力的效果都起着决定性的作用，因此，也决定了注塑制品的强度和其它性能。
一.浇口的类型与位置在注塑模设计中，按浇口的结构形式和特点，常用的浇口形式有下列11种：1.直浇口即主流道浇口，属于非限制性浇口。
优点：塑料熔体由主流道的大端直接进入型腔，因此具有流动阻力小、流程短及补给时间长等特点。
这样的浇口有良好的熔体流动状态，熔体从型腔底面中心部位流向分型面，有利于排气；这种浇口形式使注塑制品和浇注系统在分型面上的投影面积最小，模具结构紧凑，注塑机受力均匀。
每晚八点有免费直播课程学习，私信老师即可免费学习！缺点：进料处有较大的残余应力，容易导致注塑制品翘曲变形，同时浇口较大，去除浇口痕迹较困难且痕迹较大，影响美观，所以，这类浇口多用于注射成型大中型长流程、深型腔、筒形或壳形注塑制品，尤其适合于聚碳酸酯、聚砜等高粘度塑料。
另外，这种形式的浇口只适合于单型腔模具。
在设计这类浇口时，为了减小与注塑制品接触处的浇口面积，防止该处产生缩口、变形等缺陷，一方面应尽量选用较小锥度的主流道锥角（为2-4°），另一方面应尽量减小定模板和定模座的厚度。
2.护耳浇口护耳浇口主要用于高透明的平板形塑料制品及变形要求很小的塑料制品。
优点：护耳浇口是在型腔侧面开设耳槽，熔体通过浇口冲击在耳槽侧面上产生摩擦热，从而改善了流动性，经调整方向和速度后，在护耳处均匀而平稳地进入型腔，可以避免喷流。
缺点：浇口切除较为困难，浇口痕迹较大。
3.点浇口点浇口尤其适用于圆桶形、壳形及盒形塑料制品。
对于较大的平板形塑料制品，可以设置多个点浇口，以减小翘曲变形；对于薄壁塑料制品，浇口附近的剪切速率过高，残余应力大，容易开裂，可局部增加浇口处的壁厚。
优点：点浇口位置限制小，浇口痕迹小，开模时浇口可自动拉断，有利于自动化操作。
