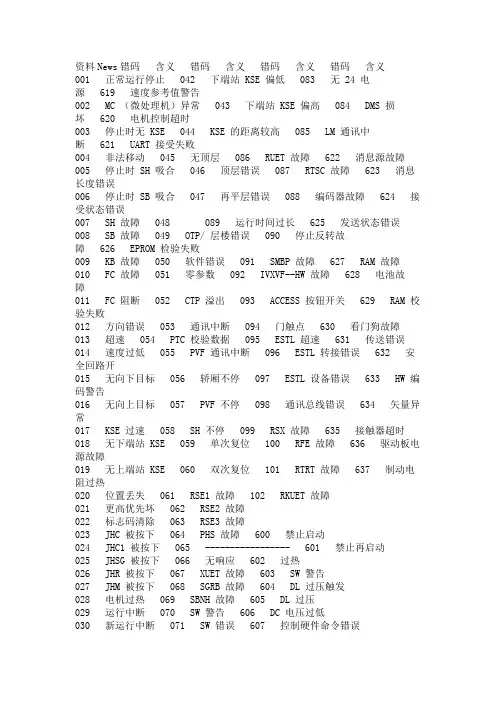

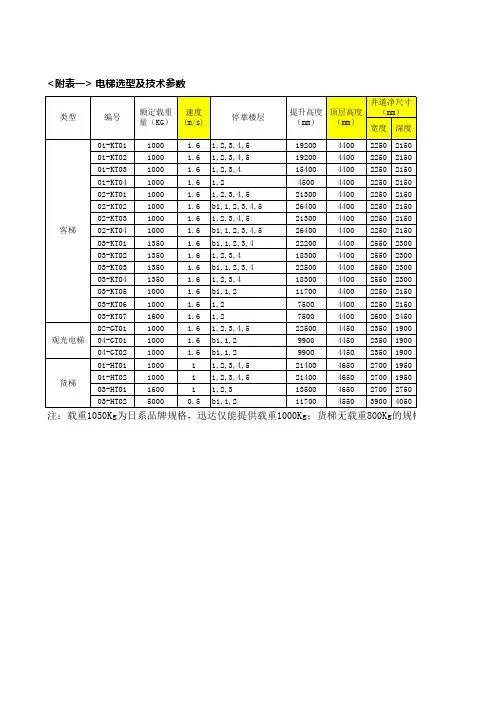

资料News错码含义错码含义错码含义错码含义001 正常运行停止 042 下端站 KSE 偏低 083 无 24 电源 619 速度参考值警告002 MC （微处理机）异常 043 下端站 KSE 偏高 084 DMS 损坏 620 电机控制超时003 停止时无 KSE 044 KSE 的距离较高 085 LM 通讯中断 621 UART 接受失败004 非法移动 045 无顶层 086 RUET 故障 622 消息源故障005 停止时 SH 吸合 046 顶层错误 087 RTSC 故障 623 消息长度错误006 停止时 SB 吸合 047 再平层错误 088 编码器故障 624 接受状态错误007 SH 故障 048 089 运行时间过长 625 发送状态错误008 SB 故障 049 OTP/ 层楼错误 090 停止反转故障 626 EPROM 检验失败009 KB 故障 050 软件错误 091 SMBP 故障 627 RAM 故障010 FC 故障 051 零参数 092 IVXVF--HW 故障 628 电池故障011 FC 阻断 052 CTP 溢出 093 ACCESS 按钮开关 629 RAM 校验失败012 方向错误 053 通讯中断 094 门触点 630 看门狗故障013 超速 054 PTC 校验数据 095 ESTL 超速 631 传送错误014 速度过低 055 PVF 通讯中断 096 ESTL 转接错误 632 安全回路开015 无向下目标 056 轿厢不停 097 ESTL 设备错误 633 HW 编码警告016 无向上目标 057 PVF 不停 098 通讯总线错误 634 矢量异常017 KSE 过速 058 SH 不停 099 RSX 故障 635 接触器超时018 无下端站 KSE 059 单次复位 100 RFE 故障 636 驱动板电源故障019 无上端站 KSE 060 双次复位 101 RTRT 故障 637 制动电阻过热020 位置丢失 061 RSE1 故障 102 RKUET 故障021 更高优先坏 062 RSE2 故障022 标志码清除 063 RSE3 故障023 JHC 被按下 064 PHS 故障 600 禁止启动024 JHC1 被按下 065 ----------------- 601 禁止再启动025 JHSG 被按下 066 无响应 602 过热026 JHR 被按下 067 XUET 故障 603 SW 警告027 JHM 被按下 068 SGRB 故障 604 DL 过压触发028 电机过热 069 SBNH 故障 605 DL 过压029 运行中断 070 SW 警告 606 DC 电压过低030 新运行中断 071 SW 错误 607 控制硬件命令错误031 准备新的目的地 072 110V 安全回路 608 DC 环充电失败032 准备撤消目的地 073 SPT 安全回路 609 DC 环放电失败033 接受新的目的地 074 KNE 安全回路 610 电流环不正常034 SH 接触器超时 075 RTS 安全回路 611 关闭电流环失败035 FC 接触器超时 076 运行结束安全回路 612 输入接触器故障036 启动不正常 077 LM 印板错误 613 充电接触器故障037 轿厢平层 078 LM 未调试 614 电流误差警告038 未知层站 079 TOPT 光耦故障 615 SW 编码警告039 未确定运行方向 080 PVF 过热 616 过流警告040 学习运行时不在 PHS 位置 081 速度编码器故障 617 过速警告041 脉冲发生器参数错误 082 无 12V 电源 618 启动方向错误在我接触过的系统中，奔克BP系列控制系统应该说算是比较好的，大量的功能，稳定的可*性，都无可挑剔。

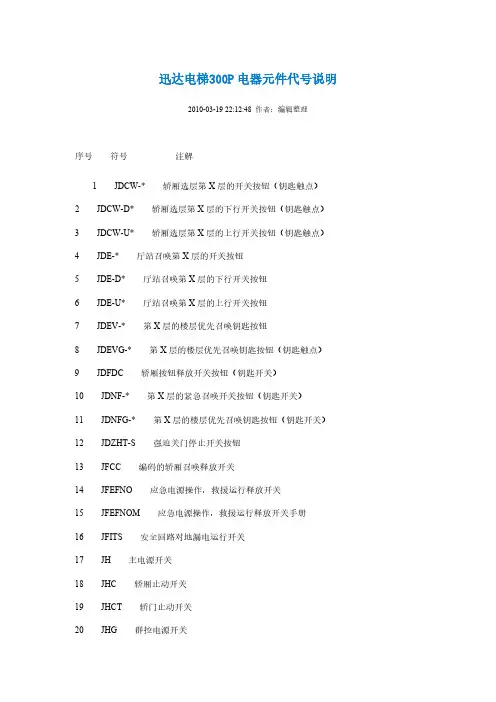

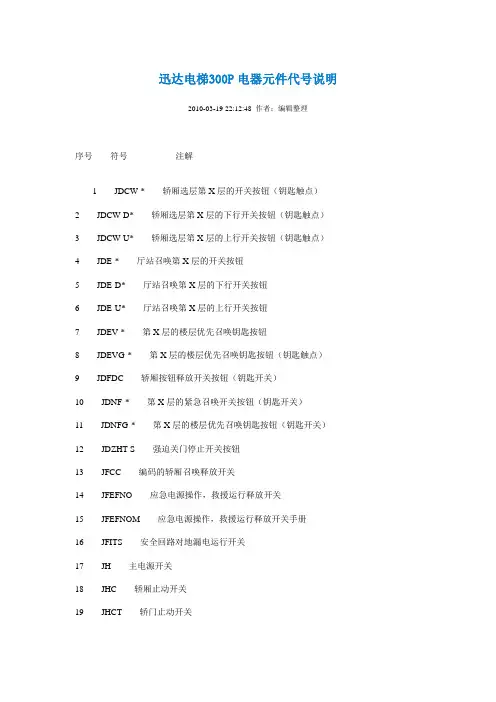

迅达电梯300P电器元件代号说明2010-03-19 22:12:48 作者：编辑整理序号符号注解1 JDCW-* 轿厢选层第X层的开关按钮（钥匙触点）2 JDCW-D* 轿厢选层第X层的下行开关按钮（钥匙触点）3 JDCW-U* 轿厢选层第X层的上行开关按钮（钥匙触点）4 JDE-* 厅站召唤第X层的开关按钮5 JDE-D* 厅站召唤第X层的下行开关按钮6 JDE-U* 厅站召唤第X层的上行开关按钮7 JDEV-* 第X层的楼层优先召唤钥匙按钮8 JDEVG-* 第X层的楼层优先召唤钥匙按钮（钥匙触点）9 JDFDC 轿厢按钮释放开关按钮（钥匙开关）10 JDNF-* 第X层的紧急召唤开关按钮（钥匙开关）11 JDNFG-* 第X层的楼层优先召唤钥匙按钮（钥匙开关）12 JDZHT-S 强迫关门停止开关按钮13 JFCC 编码的轿厢召唤释放开关14 JFEFNO 应急电源操作，救援运行释放开关15 JFEFNOM 应急电源操作，救援运行释放开关手册16 JFITS 安全回路对地漏电运行开关17 JH 主电源开关18 JHC 轿厢止动开关19 JHCT 轿门止动开关20 JHG 群控电源开关21 JHL 照明网络主开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关（最低层站）29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关45 JNFFP 火警停靠开关46 JNO 应急电源操作（释放）开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES 检修开关51 JRET 轿门检修开关52 JRF 对接运行开关53 JRH 复位控制开关54 JRV 保留运行开关55 JRVC 轿厢保留运行开关56 JRVM 机房保留运行开关57 JRVPC 轿厢停靠保留开关58 JS 控制开关59 JSBP 搬运工/银行控制开关60 JSLM 机房照明控制开关61 JSPC 轿厢召唤堵塞开关62 JSPCG 群控召唤堵塞开关63 JSPDC-* 第X层轿厢召唤堵塞开关64 JSPDEM 机房内层站召唤堵塞开关65 JSPS 层站堵塞开关66 JSPT-O 开门堵塞开关67 JSPT-S 关门堵塞开关68 JSPZS 入口堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC 轿厢操纵盘内热敏开关98 JTHTLAB 退出服务灯变压器热敏开关99 JTHTNORS 应急电源变压器复位热敏开关100 JTHTUV 风扇电压变压器的热敏开关101 JTHX 中央控制器的热敏开关102 JTR 爬行控制开关103 JTTC 轿门隔离开关104 JUEKBF 火警跨接触点开关（火警探测器0 105 JUEKTS 门厅跨接触点开关106 JUEKTS-A 厅门跨接外触点开关107 JUEKTS-E 厅门跨接触点开关108 RET-O 开门限位触点继电器109 RET-S 关门限位触点继电器110 RF 对接运行继电器111 RFBE 楼层照明释放继电器112 RFE 启动运行继电器113 RFEF 撤离运行释放继电器114 RFF 停止运行继电器115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU （22V）电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器136 RKUS 静态变换器监测继电器137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器143 RLAB-A “停止运行”信号灯继电器（断开) 144 RLB 占用指示灯继电器145 RLBM 机房占用指示灯继电器147 RLC 轿内照明继电器148 RLC-A 轿内照明继电器（断开）149 RLI 司机控制继电器150 RLL-X 超载信号灯继电器151 RMGH 制动器磁性继电器152 RMGTC 轿内操纵盘磁铁继电器153 RMVE 电机风扇继电器154 RNF 紧急运行继电器155 RNFF 消防运行继电器156 RNI 向下运行继电器157 RNO 应急电源工作继电器158 RNT-O 正常开门继电器159 RNZK 门监控时间元件160 RPHT 门光电管继电器161 RPHTL 门安全触板光电继电器162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器（断开）169 RRE-D 检修继电器向下170 RRE-U 检修继电器向上171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下173 RRF-U 对靠运行继电器向上174 RRH 复位控制继电器175 RRSK 安全回路继电器176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度) 181 RSE2 井道端继电器(第二速度) 182 RSE3 井道端继电器(第三速度) 183 RSIC SICURTRONIC继电器184 RSK 安全回路继电器185 RSM 故障信号继电器186 RSPE 阻断层楼继电器187 RSPE-* 第X层阻断继电器188 RSPFE 启动运行阻断继电器189 RSPNI 向下运行阻断继电器190 RSPNO 应急电源阻断继电器192 RSPTC 轿内操纵盘阻断辅助继电器193 RSPV 上高峰段继电器194 RSPZS 入口阻断继电器195 RSS 累加安全继电器196 RSS2 第二侧轿门累加继电器197 RST-NU 关门继电器(爬行)198 RST-O 关门继电器199 RST-S 开门继电器蜂200 RSUM 蜂鸣继电器201 RT-O 门继电器-断开202 RT-S 门继电器-关闭203 RTC 轿门继电器204 RTER 变压器激励继电器205 RTHU 变换装置热保护继电器206 RTR-D 爬行控制下行继电器207 RTR-U 爬行控制上行继电器208 RTRF 运行触发继电器209 RTRT 门触发继电器210 RTRU 变换器触发继电器211 RTS 厅门继电器212 RTS2 第2侧厅门继电器213 RTSC 厅轿门继电器214 RU 变换器继电器215 RU-E 变换器继电器(接通)216 RUEJHC1 轿门停止开关跨接继电器217 RUET 门跨接继电器218 RUET-A 门跨接继电器,断开219 RUET-E 门跨接继电器,接通220 RV 门锁定继电器221 RVEC 轿箱风扇继电器222 RVEC-A 轿箱风扇继电器,断开223 RVRT 门减速继电器224 RVZ 减速,停止继电器225 RY 星形连接继电器。

迅达电梯300P电器元件代号说明2010-03-19 22:12:48 作者：编辑整理序号符号注解1 JDCW-* 轿厢选层第X层的开关按钮（钥匙触点）2 JDCW-D* 轿厢选层第X层的下行开关按钮（钥匙触点）3 JDCW-U* 轿厢选层第X层的上行开关按钮（钥匙触点）4 JDE-* 厅站召唤第X层的开关按钮5 JDE-D* 厅站召唤第X层的下行开关按钮6 JDE-U* 厅站召唤第X层的上行开关按钮7 JDEV-* 第X层的楼层优先召唤钥匙按钮8 JDEVG-* 第X层的楼层优先召唤钥匙按钮（钥匙触点）9 JDFDC 轿厢按钮释放开关按钮（钥匙开关）10 JDNF-* 第X层的紧急召唤开关按钮（钥匙开关）11 JDNFG-* 第X层的楼层优先召唤钥匙按钮（钥匙开关）12 JDZHT-S 强迫关门停止开关按钮13 JFCC 编码的轿厢召唤释放开关14 JFEFNO 应急电源操作，救援运行释放开关15 JFEFNOM 应急电源操作，救援运行释放开关手册16 JFITS 安全回路对地漏电运行开关17 JH 主电源开关18 JHC 轿厢止动开关19 JHCT 轿门止动开关20 JHG 群控电源开关21 JHL 照明网络主开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关（最低层站）29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关45 JNFFP 火警停靠开关46 JNO 应急电源操作（释放）开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES 检修开关51 JRET 轿门检修开关52 JRF 对接运行开关53 JRH 复位控制开关54 JRV 保留运行开关55 JRVC 轿厢保留运行开关56 JRVM 机房保留运行开关57 JRVPC 轿厢停靠保留开关58 JS 控制开关59 JSBP 搬运工/银行控制开关60 JSLM 机房照明控制开关61 JSPC 轿厢召唤堵塞开关62 JSPCG 群控召唤堵塞开关63 JSPDC-* 第X层轿厢召唤堵塞开关64 JSPDEM 机房内层站召唤堵塞开关65 JSPS 层站堵塞开关66 JSPT-O 开门堵塞开关67 JSPT-S 关门堵塞开关68 JSPZS 入口堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关71 JSTUE2 厅门锁跨接开关72 JT-O 开门开关73 JTHA 驱动的热敏开关74 JTHAS 控制柜热敏开关75 JTHAWT WITTUR门机电源开关76 JTHB 制动热敏电阻77 JTHC 轿厢热敏电阻78 JTHLAB 退出服务灯热敏开关79 JTHM 机房热敏开关80 JTHMGB 电磁制动器的热敏开关81 JTHNGC 轿厢电源装置的热敏开关82 JTHNGG 群控电源的热敏开关83 JTHNGL 电梯电源的热敏开关84 JTHPG 群控印板的热敏开关85 JTHS 控制的热敏开关86 JTHSA 驱动控制的热敏开关87 JTHSK 安全回路的热敏开关88 JTHSZ 入口的热敏开关89 JTHSZG 梯群入口的热敏开关90 JTHT 门的热敏开关91 JTHTA 匹配变压器的热敏开关92 JTHTAH 匹配变压器的散热器的热敏开关93 JTHTAMGB 电磁制动器的匹配变压器开关94 JTHTANS 应急电源的变压器热敏开关95 JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC 轿厢操纵盘内热敏开关98 JTHTLAB 退出服务灯变压器热敏开关99 JTHTNORS 应急电源变压器复位热敏开关100 JTHTUV 风扇电压变压器的热敏开关101 JTHX 中央控制器的热敏开关102 JTR 爬行控制开关103 JTTC 轿门隔离开关104 JUEKBF 火警跨接触点开关（火警探测器0105 JUEKTS 门厅跨接触点开关106 JUEKTS-A 厅门跨接外触点开关107 JUEKTS-E 厅门跨接触点开关108 RET-O 开门限位触点继电器109 RET-S 关门限位触点继电器110 RF 对接运行继电器111 RFBE 楼层照明释放继电器112 RFE 启动运行继电器113 RFEF 撤离运行释放继电器114 RFF 停止运行继电器115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器121 RIBF 消防信息继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU （22V）电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器136 RKUS 静态变换器监测继电器137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器143 RLAB-A “停止运行”信号灯继电器（断开) 144 RLB 占用指示灯继电器145 RLBM 机房占用指示灯继电器146 RLBS 井道照明灯继电器147 RLC 轿内照明继电器148 RLC-A 轿内照明继电器（断开）149 RLI 司机控制继电器150 RLL-X 超载信号灯继电器151 RMGH 制动器磁性继电器152 RMGTC 轿内操纵盘磁铁继电器153 RMVE 电机风扇继电器154 RNF 紧急运行继电器155 RNFF 消防运行继电器156 RNI 向下运行继电器157 RNO 应急电源工作继电器158 RNT-O 正常开门继电器159 RNZK 门监控时间元件160 RPHT 门光电管继电器161 RPHTL 门安全触板光电继电器162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器（断开）169 RRE-D 检修继电器向下170 RRE-U 检修继电器向上171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下173 RRF-U 对靠运行继电器向上174 RRH 复位控制继电器175 RRSK 安全回路继电器176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度) 181 RSE2 井道端继电器(第二速度) 182 RSE3 井道端继电器(第三速度) 183 RSIC SICURTRONIC继电器184 RSK 安全回路继电器185 RSM 故障信号继电器186 RSPE 阻断层楼继电器187 RSPE-* 第X层阻断继电器188 RSPFE 启动运行阻断继电器189 RSPNI 向下运行阻断继电器190 RSPNO 应急电源阻断继电器192 RSPTC 轿内操纵盘阻断辅助继电器193 RSPV 上高峰段继电器194 RSPZS 入口阻断继电器195 RSS 累加安全继电器196 RSS2 第二侧轿门累加继电器197 RST-NU 关门继电器(爬行)198 RST-O 关门继电器199 RST-S 开门继电器蜂200 RSUM 蜂鸣继电器201 RT-O 门继电器-断开202 RT-S 门继电器-关闭203 RTC 轿门继电器204 RTER 变压器激励继电器205 RTHU 变换装置热保护继电器206 RTR-D 爬行控制下行继电器207 RTR-U 爬行控制上行继电器208 RTRF 运行触发继电器209 RTRT 门触发继电器210 RTRU 变换器触发继电器211 RTS 厅门继电器212 RTS2 第2侧厅门继电器213 RTSC 厅轿门继电器214 RU 变换器继电器215 RU-E 变换器继电器(接通)216 RUEJHC1 轿门停止开关跨接继电器217 RUET 门跨接继电器218 RUET-A 门跨接继电器,断开219 RUET-E 门跨接继电器,接通220 RV 门锁定继电器221 RVEC 轿箱风扇继电器222 RVEC-A 轿箱风扇继电器,断开223 RVRT 门减速继电器224 RVZ 减速,停止继电器225 RY 星形连接继电器。

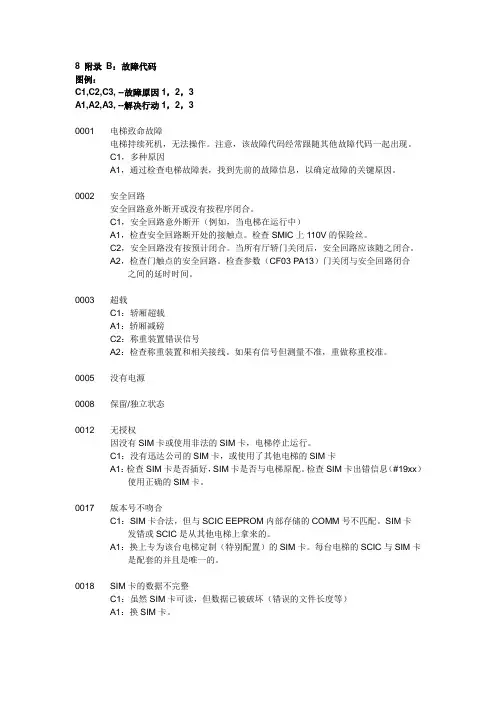

8 附录B：故障代码图例：C1,C2,C3, --故障原因1，2，3A1,A2,A3, --解决行动1，2，30001 电梯致命故障电梯持续死机，无法操作。

注意，该故障代码经常跟随其他故障代码一起出现。

C1，多种原因A1，通过检查电梯故障表，找到先前的故障信息，以确定故障的关键原因。

0002 安全回路安全回路意外断开或没有按程序闭合。

C1，安全回路意外断开（例如，当电梯在运行中）A1，检查安全回路断开处的接触点。

检查SMIC上110V的保险丝。

C2，安全回路没有按预计闭合。

当所有厅轿门关闭后，安全回路应该随之闭合。

A2，检查门触点的安全回路。

检查参数（CF03 PA13）门关闭与安全回路闭合之间的延时时间。

0003 超载C1：轿厢超载A1：轿厢减磅C2：称重装置错误信号A2：检查称重装置和相关接线。

如果有信号但测量不准，重做称重校准。

0005 没有电源0008 保留/独立状态0012 无授权因没有SIM卡或使用非法的SIM卡，电梯停止运行。

C1：没有迅达公司的SIM卡，或使用了其他电梯的SIM卡A1：检查SIM卡是否插好，SIM卡是否与电梯原配。

检查SIM卡出错信息（#19xx）使用正确的SIM卡。

0017 版本号不吻合C1：SIM卡合法，但与SCIC EEPROM内部存储的COMM号不匹配。

SIM卡发错或SCIC是从其他电梯上拿来的。

A1：换上专为该台电梯定制（特别配置）的SIM卡。

每台电梯的SCIC与SIM卡是配套的并且是唯一的。

0018 SIM卡的数据不完整C1：虽然SIM卡可读，但数据已被破坏（错误的文件长度等）A1：换SIM卡。

0019 ‘看门狗’（监测软件）重起硬件或软件初始化，电梯送电等都会使‘看门狗’软件重起。

C1：主控软件的内部程序问题。

A1：更新主控软件的软件版本（请先与瑞士Locarno联系，取得R&D允许）0020 安全回路被短接安全回路无法安预计断开（例如，在开门时）C1：安全回路被短接（例如，轿门或厅门）A1：检查安全回路（例如，接头处）是否有短接线。

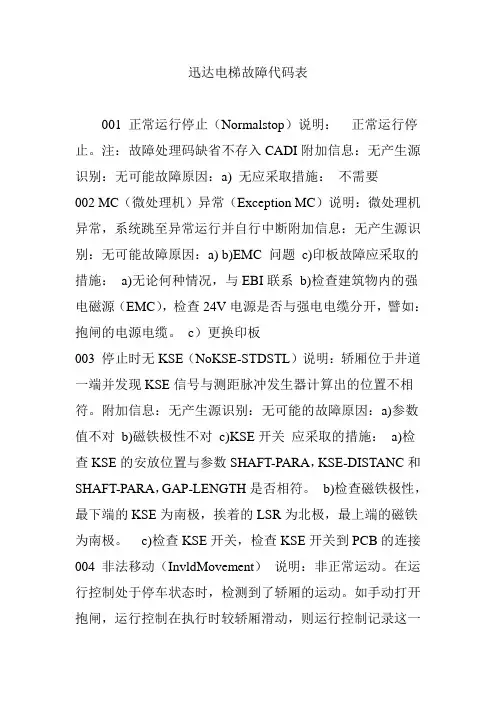

迅达电梯故障代码表001 正常运行停止（Normalstop）说明：正常运行停止。

注：故障处理码缺省不存入CADI附加信息：无产生源识别：无可能故障原因：a) 无应采取措施：不需要002 MC（微处理机）异常（Exception MC）说明：微处理机异常，系统跳至异常运行并自行中断附加信息：无产生源识别：无可能故障原因：a) b)EMC 问题c)印板故障应采取的措施：a)无论何种情况，与EBI联系b)检查建筑物内的强电磁源（EMC），检查24V电源是否与强电电缆分开，譬如：抱闸的电源电缆。

c）更换印板003 停止时无KSE（NoKSE-STDSTL）说明：轿厢位于井道一端并发现KSE信号与测距脉冲发生器计算出的位置不相符。

附加信息：无产生源识别：无可能的故障原因：a)参数值不对b)磁铁极性不对c)KSE开关应采取的措施：a)检查KSE的安放位置与参数SHAFT-PARA，KSE-DISTANC和SHAFT-PARA，GAP-LENGTH是否相符。

b)检查磁铁极性，最下端的KSE为南极，挨着的LSR为北极，最上端的磁铁为南极。

c)检查KSE开关，检查KSE开关到PCB的连接004 非法移动（InvldMovement）说明：非正常运动。

在运行控制处于停车状态时，检测到了轿厢的运动。

如手动打开抱闸，运行控制在执行时较轿厢滑动，则运行控制记录这一事件。

VariodynE:不应出现CSW故障附加信息：无产生源识别：无可能的错误原因：a)抱闸故障b)VariodynE:运行未结束时开始第二次运行应采取的措施：a)检查机械抱闸，在轿厢上行满速上行时进行一次急停并检查轿厢是否在规定距离内停下。

b)检查编码器005 停止时SH吸合（SH-on-STDSTL）说明：接触器SH和SH1在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a) b)手动操纵SH SH1 应采取的措施：a)检查SH和SH1的辅助接点（RH与RH1是否正常）b)无006 停止时SB吸合（SB-on-STDSTL）说明：接触器SB在电梯静止时吸合附加信息：无产生源识别：无可能的错误原因：a)反馈连接不对b)手动操纵SB 应采取的措施：检查SB的辅助触点007 SH故障（SH-FAULT）说明：轿厢运行时SH 或SH1（或RH或RH1）的辅助触点断开附加信息：无产生源识别：无可能的错误原因：a)安全回路断开b) c) 应采取的措施：a)检查安全回路b)如此事件在靠近层站时发生，则很有可能由提前开门引起。

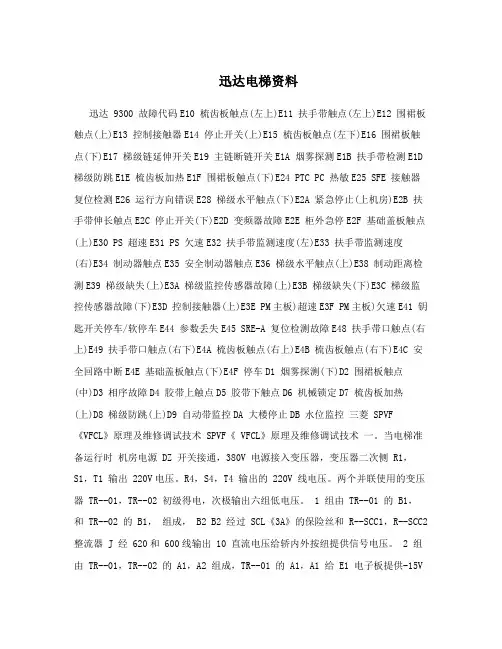

迅达电梯资料迅达 9300 故障代码E10 梳齿板触点(左上)E11 扶手带触点(左上)E12 围裙板触点(上)E13 控制接触器E14 停止开关(上)E15 梳齿板触点(左下)E16 围裙板触点(下)E17 梯级链延伸开关E19 主链断链开关E1A 烟雾探测E1B 扶手带检测E1D 梯级防跳E1E 梳齿板加热E1F 围裙板触点(下)E24 PTC PC 热敏E25 SFE 接触器复位检测E26 运行方向错误E28 梯级水平触点(下)E2A 紧急停止(上机房)E2B 扶手带伸长触点E2C 停止开关(下)E2D 变频器故障E2E 柜外急停E2F 基础盖板触点(上)E30 PS 超速E31 PS 欠速E32 扶手带监测速度(左)E33 扶手带监测速度(右)E34 制动器触点E35 安全制动器触点E36 梯级水平触点(上)E38 制动距离检测E39 梯级缺失(上)E3A 梯级监控传感器故障(上)E3B 梯级缺失(下)E3C 梯级监控传感器故障(下)E3D 控制接触器(上)E3E PM主板)超速E3F PM主板)欠速E41 钥匙开关停车/软停车E44 参数丢失E45 SRE-A 复位检测故障E48 扶手带口触点(右上)E49 扶手带口触点(右下)E4A 梳齿板触点(右上)E4B 梳齿板触点(右下)E4C 安全回路中断E4E 基础盖板触点(下)E4F 停车D1 烟雾探测(下)D2 围裙板触点(中)D3 相序故障D4 胶带上触点D5 胶带下触点D6 机械锁定D7 梳齿板加热(上)D8 梯级防跳(上)D9 自动带监控DA 大楼停止DB 水位监控三菱 SPVF 《VFCL》原理及维修调试技术 SPVF《 VFCL》原理及维修调试技术一。

当电梯准备运行时机房电源 DZ 开关接通，380V 电源接入变压器，变压器二次侧 R1，S1，T1 输出 220V电压。

R4，S4，T4 输出的 220V 线电压。

两个并联使用的变压器 TR--01，TR--02 初级得电，次极输出六组低电压。

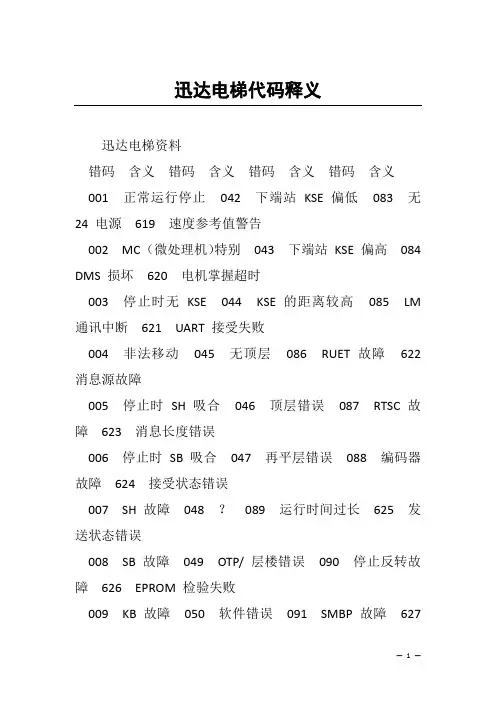

迅达电梯代码释义迅达电梯资料错码含义错码含义错码含义错码含义001 正常运行停止042 下端站KSE 偏低083 无24 电源619 速度参考值警告002 MC （微处理机）特别043 下端站KSE 偏高084 DMS 损坏620 电机掌握超时003 停止时无KSE 044 KSE 的距离较高085 LM 通讯中断621 UART 接受失败004 非法移动045 无顶层086 RUET 故障622 消息源故障005 停止时SH 吸合046 顶层错误087 RTSC 故障623 消息长度错误006 停止时SB 吸合047 再平层错误088 编码器故障624 接受状态错误007 SH 故障048 ？089 运行时间过长625 发送状态错误008 SB 故障049 OTP/ 层楼错误090 停止反转故障626 EPROM 检验失败009 KB 故障050 软件错误091 SMBP 故障627RAM 故障010 FC 故障051 零参数092 IVF--HW 故障628 电池故障011 FC 阻断052 CTP 溢出093 ACCESS 按钮开关629 RAM 校验失败012 方向错误053 通讯中断094 门触点630 看门狗故障013 超速054 PTC 校验数据095 ESTL 超速631 传送错误014 速度过低055 PVF 通讯中断096 ESTL 转接错误632 平安回路开015 无向下目标056 轿厢不停097 ESTL 设备错误633 HW 编码警告016 无向上目标057 PVF 不停098 通讯总线错误634 矢量特别017 KSE 过速058 SH 不停099 RSX 故障635 接触器超时018 无下端站KSE 059 单次复位100 RFE 故障636 驱动板电源故障019 无上端站KSE 060 双次复位101 RTRT 故障637 制动电阻过热020 位置丢失061 RSE1 故障102 RKUET 故障021 更高优先坏062 RSE2 故障022 标志码清除063 RSE3 故障023 JHC 被按下064 PHS 故障600 禁止启动024 JHC1 被按下065 -----------------601 禁止再启动025 JHSG 被按下066 无响应602 过热026 JHR 被按下067 XUET 故障603 SW 警告027 JHM 被按下068 SGRB 故障604 DL 过压触发028 电机过热069 SBNH 故障605 DL 过压029 运行中断070 SW 警告606 DC 电压过低030 新运行中断071 SW 错误607 掌握硬件命令错误031 预备新的目的地072 110V 平安回路608 DC 环充电失败032 预备撤消目的地073 SPT 平安回路609 DC 环放电失败033 接受新的目的地074 KNE 平安回路610 电流环不正常034 SH 接触器超时075 RTS 平安回路611 关闭电流环失败035 FC 接触器超时076 运行结束平安回路612输入接触器故障036 启动不正常077 LM 印板错误613 充电接触器故障037 轿厢平层078 LM 未调试614 电流误差警告038 未知层站079 TOPT 光耦故障615 SW 编码警告039 未确定运行方向080 PVF 过热616 过流警告040 学习运行时不在PHS 位置081 速度编码器故障617 过速警告041 脉冲发生器参数错误082 无12V 电源618 启动方向错误。

运行驱动错误显示：000 ... 199:001 NormalStop 正常运行停止002 ExceptionMCMC MC (微处理机)异常003 NoKSE_STDSTL 停止时无 KSE004 InvldMovement 非法移动005 SH_on_STDSTL 停止时 SH 吸合006 SB_on_STDSTL 停止时 SB 吸合007 SH_Fault SH SH 故障008 SB_Fault SB SB故障009 KB_Fault KB KB故障010 FC_Fault FC FC故障011 FC_Block FC FC 阻断012 DirectionErr 方向错误013 OverSpeed 超速014 UnderSpeed 速度过低015 NoTargetLow 无向下目标016 NoTargetUp 无向上目标017 OverSpeedKSE KSE 过速018 NoLowerKSE 无下端站 KSE019 NoUpperKSE 无上端站 KSE020 PositionLost 位置丢失021 HigherPrio 更高优先坏022 MaskErased 标志码清除023 JHC_Pressed JHC 被按下024 JHC1_Pressed JHC1 被按下025 JHSG_Pressed JHSG 被按下026 JHR_Pressed JHR 被按下027 JHM_Pressed JHM 被按下028 OverTempMotor 电机过热029 TripBlocked 运行中断030 NewTripBlockd 新运行中断031 PrepNewDest 准备新的目的地032 PrepClearDest 准备撤消目的地033 RelvNewDest 接受新的目的地034 SH_Timeout SH 接触器超时035 FC_Timeout FC 接触器超时036 NoStartOk 启动不正常037 CarAtLevel 轿厢平层038 TargetLost 未知层站039 NoDirRelv 未确定运行方向040 NoPHS_Learn 学习运行时不在 PHS 位置041 ErrTachoFact 脉冲发生器参数错误042 LowKSE_Low 下端站 KSE 偏低043 LowKSE_High 下端站 KSE 偏高044 UpperKSE KSE 的距离较高045 NoFloorTop 无顶层046 ErrFloorTop 顶层错误047 ErrReleveling 再平层错误048 InvldTripType049 ErrFloorCTP OTP/ 层楼错误050 NoDistRelv 软件错误051 ZeroParam 零参数052 OverflowCTP CTP 溢出053 NoSTR_Com 通讯中断054 PCT_Checksum Pct 校验数据055 NoMCR_Com PVF 通讯中断056 CarNoStop 轿厢不停057 MCR_NoStop PVF 不停058 SH_NoStop SH 不停059 SingleReset 单次复位060 DoubleReset 双次复位061 RSE1_Fault RSE1 故障062 RSE2_Fault RSE2 故障063 RSE3_Fault RSE3 故障064 PHS_Fault PHS 故障065 PHNR_D_Fault066 NoGetAnswer 无响应067 KUET_Fault XUET 故障068 SGRB_Fault SGRB 故障069 SBNH_Fault SBNH 故障070 SW_Warning SW 警告071 SW_Error SW 错误072 Safety110V 110V 安全回路073 SafetySPT SPT 安全回路074 SafetyKNE KNE 安全回路075 SafetyRTS RTS 安全回路076 SafetyEnd 运行结束安全回路077 LM_PrintsErr LM 印板错误078 LM_NoCommiss LM 未调试079 Topt_Fault TOPT 光耦故障080 OverTempMCR PVF 过热081 TripV_Tacho 速度编码器故障082 NoSupply12V 无 12V 电源083 NoSupply24V 无 24V 电源084 DMS_Spoiled DMS 损坏085 LM_ComErr LM 通讯中断086 RUET_Fault RUET 故障087 RTSC_Fault RTSC 故障088 TachoFaul 编码器故障089 TripTimeExp 运行时间过长090 StopOverFault 停止反转故障091 SMPB_Fault SMBP 故障092 IVXVF_HW_Fault IVXVF--HW 故障093 AccessSwitch ACCESS 按钮开关094 DoorLockFault 门触点095 ETSL_OverSp ESTL 超速096 ETSL_VaneErr ESTL 转接错误097 ETSL_DeviceErr ESTL 设备错误098 COM_Busreconf 通讯总线错误099 RSK_Fault RSX 故障100 RFE_Fault RFE 故障101 RTRT_Fault RTRT 故障102 RKUET_Fault RKUET 故障103 HighSpeedStop104 CDOOR Bypass105 SDOOR Bypass106 Phase Loss107 Pit Oil Switch108 Over Temp109 KSE Failure110 Motor Overload111 No Floor Slow112 Pressure Sw.113 Therm. Fail114 Anti Stall Time115 Warm Oil116 KLU Fault117 KLD Fault118 Hyd_Node_Alive119 Hyd_Node_Dead120 Door Lock Failure121 Switch Fault122 KSE_FAIL_2126 Wrong_Hardware- Variodyn Economic Errors:（返回顶部）151 LearnTrip152 CorrTrip153 SynchTrip154 KS_MagnetPos155 KSE_MagnetPos156 LearnMesProbL157 DeltaS_2BP158 SF_Fault159 NoBpReaction160 SK_ErrorStart161 CarNotAtLevel162 CarOutOfFloor163 TargetFailure164 FC_ShortBrake165 FC_StopSpeed166 SW_BlockPerm167 LastBlockTime168 ShaftChecksum169 Supply24V170 FloorPrec171 InvDrivePCT172 InvDriveParam轿厢错误显示：200 ... 399:（返回顶部）201 ConfigErr202 DoorOperErr203 ThermoDoorMot204 DoorRevDevErr205 DoorContrErr206 DoorBoltErr207 CloseSeqErr208 DoorDevErr209 DoorContact210 Lift Guardian211 COM_Busreconf240 SW-Warning称量错误显示：400 ... 599:（返回顶部）401 SubsysStart402 SubsysDead403 PowerUp404 StartMonitExp405 PermActivCall406 ExceptionMC407 COM_BusStress408 PIOL_ConfErr 409 COM_Busreconf 410 PIO-Error420 SCT/PCT-ChkS 421 SW-Error21 422 FLASH Failure 423 SW-Error23 424 SW-Error24 425 SW-Error25 426 SW-Error26 427 SW-Error27 428 EndMonitExp 440 SW-Warning40 441 SW-Warning41 442 SW-Warning42 443 SW-Warning43 444 SW-Warning44 445 SW-Warning45 450 SW-Warning50 451 SW-Warning51 452 SW-Warning52 453 SW-Warning53 454 SW-Warning54 455 SW-Warning55456 SW-Warning56460 SW-Warning60461 SW-Warning61462 SW-Warning62463 SW-Warning63464 SW-Warning64465 SW-Warning65466 SW-Warning66467 SW-Warning67468 SW-Warning68469 SW-Warning69470 SW-Warning70471 SW-Warning71472 SW-Warning72473 SW-Warning73474 SW-Warning74475 SW-Warning75马达控制错误显示：600 ... 799: （返回顶部）PVFGeneral Information about PVF errors600 Attempt to start not allowed 禁止启动601 Attempt to restart not allowed 禁止再启动602 Overtemperature 过热603 SW warning SW 警告604 DL overvolt trigg DL 过压触发605 DL overvolt DL 过压606 DC link undervoltage DC 电压过低607 Control Hardware command wrong 控制硬件命令错误608 Charging DC link failure DC 环充电失败609 Discharging DC link failure DC 环放电失败610 Current loop not OK 电流环不正常611 Deactivate current loop failure 关闭电流环失败612 Input contactor failure 输入接触器故障613 Charge contactor failure 充电接触器故障614 Current difference warning 电流误差警告615 SW encoder warning SW 编码警告616 Over current warning 过流警告617 Over speed warning 过速警告618 Start direction wrong 启动方向错误619 Speed reference warning 速度参考值警告620 Time control motor exceeded 电机控制超时621 Receive uart failure UART 接受失败622 Message source failure 消息源故障623 Message length failure 消息长度错误624 Receive state wrong 接受状态错误625 Transmit state wrong 发送状态错误626 EPROM checksum failure EPROM 检验失败627 RAM failure RAM 故障628 Board battery failure 电池故障629 RAM checksum failure RAM 校验失败630 Watchdog failure 看门狗故障631 Transmit failurea631 传送错误632 Open safety circuit 安全回路开633 HW encoder warning HW 编码警告634 Exception vector 矢量异常635 Contactor time exceeded 接触器超时636 Driver Print power failure 驱动板电源故障637 Overtemperature brake resistor 制动电阻过热638 FCR no start639 FCR no stop640 FCR interrupt641 External error642 PCC failurea642643 Supply failure cc1644 Input contactor failure cc1645 Charge contactor failure cc1646 DL overvolt trigg cc1647 Current difference warn cc1648 Current loop failure cc1649 Overtemperature cc1650 External error cc1651 Supply failure cc2652 Input contactor failure cc2 653 Charge contactor failure cc2 654 DL overvolt trigg cc2655 Current difference warn cc2 656 Current loop failure cc2 657 Overtemperature cc2658 External error cc2659 Supply failure cc3660 Input contactor failure cc3 661 Charge contactor failure cc3 662 DL overvolt trigg cc3663 Current difference warn cc3 664 Current loop failure cc3 665 Overtemperature cc3666 External error cc3667 Dummy 1668 Dummy 2669 Dummy 3See also（返回顶部）Severity Definitions for PVF Display on PVF boardPVEC/PIOVEC700 Memory Failure701 SW Warning702 Comm Failure703 Overcurrent Motor704 Encoder Failure705 Speed Difference706 Speed Ref Missing707 SGRW Failure708 SGR Failure709 Safety Circuit710 FCR Not Ready711 Overcurrent Inverter712 Power Electronic Failure 713 Current Difference714 Current Not Zero715 Current Sum Failure716 Overtemp HS Trigger717 Overtemp HS Limit718 DCL Overvoltage Trigger 719 DCL Overvoltage720 DCL Undervoltage721 DCL Unsymmetric Voltage 722 DCL Charging Time723 DCL Discharging Time 724 Power Supply725 Overtemp KTHBRSee also（返回顶部）PVEC/PIOVEC Fail Filters PVEC/PIOVEC Default Fail Filters Magnetek740 Overspeed741 Tach Loss742 Reverse Tach743 not_a_number744 overflow745 underflow746 divide by zero747 Motor overload748 Motor field overcurrent749 Contactor fault750 1 minute full field751 Open armature circuit752 safety circuit753 PAC fault754 DCU CEMF fault755 PCU CEMF fault756 PCU reset757 loop fault758 IST fault759 Power supply760 Line synch761 Low line762 Field loss763 DCU failure764 Bad thermistor765 High temperature766 Exessive ripple767 Blown fuse768 shorted doubler769 Open SCR770 bad parameter771 Forcing fault772 AV feedback reversed773 Parameter too high774 Parameter out of range775 Parameter out of range776 Bridge fault777 parameter out of range778 parameter out of range779 parameter out of range780 Field supply fault781 PCU software faultPIOG错误显示：900 ... 999:（返回顶部）901 ConfigErr902 PIO_Error910 COM_Busreconf951 IO_ConfigErr961 EEP_BurnProblCPU错误显示：1000 ... 1199:（返回顶部）1000 Bus Error1001 Address Error1002 Illegal Instruction1003 Zero Divide1004 CHK Instruction1005 TRAPV Instruction1006 Privilege Violation1007 TRACE1008 Uninitialized Int Vect1009 Spurious Interrupt1010 TRAP Instruction1011 User Interrupt Vector1012 IVXVF Reserve121013 IVXVF Reserve131014 IVXVF Reserve141015 IVXVF Reserve151016 IVXVF Reserve161017 IVXVF Reserve171018 IVXVF Reserve181019 IVXVF Reserve191020 Line1010 Instruction Emulation 1021 Line1111 Instruction Emulation 1022 HW Breakpoint1023 FP protocol violation1024 Format error1025 Reserved interrupt1026 Autovector 11027 Autovector 21028 Autovector 31029 Autovector 41030 Autovector 51031 Autovector 61032 Autovector 71033 FP Reserved1034 FP Br Unord1035 FP Inexact Result1036 FP Div Zero1037 FP Underflow1038 FP Operand Error1039 FP Overflow1040 FP Signaling NAN1041 FP Unimplemented DataType 1042 MMU Reserved1043 MMU Config error1044 MMU Illegal Operation 1045 MMU Access Level Violation 1046 TPU Interrupt1047 SCI Interrupt1048 SPI Interrupt1049 CPM Interrupt1050 External H-Reset1051 PowerUpReset1052 WatchdogReset1053 DoubleBusFaultReset1054 ClockLossReset1055 External S-Reset1056 BErr Released Write1057 BErr Prefetch1058 BErr Operand Read1059 BErr Operand Write1060 BErr MoveMultiple1061 BErr Exception Processing 1062 DeadTask1063 Group24vFail1064 Lift24vFail1065 12vPowerFail1066 BatteryCharging1067 BatteryLow501068 BatteryLow251069 BatteryDeadOrMissing1070 LiftIdSwitchInvalid1071 MissingEB1072 SavedRegistersLON 、SIO错误显示：1200 ... 1399:（返回顶部）1201 PowerUpReset1202 Exception683321203 ExtReset11204 DeadTask1205 WdogReset1206 MysteryReset1207 NiInitFail1208 NewNodeFound1209 MissingNode1210 NiErrLogged1211 NodeErrLogged1212 SvcPinEvent1213 NiReset1214 DupLocID1215 NiErrCounter1216 DiffCksGP_Konf1217 DiffCksIO_Konfl1218 TmoCksGP_Konf 1219 TmoDatGP_Konf 1220 TmoCksIO_Konf 1221 TmoDatIO_Konf 1222 DnLdGP_Konf 1223 DnLdIO_Konf 1224 CksErrGP_Konf 1225 CksErrIO_Konf 1226 DoubleReset 1227 HWisLCTRL 1228 NiNoInAppBuf 1229 NiNoInNetBuf 1230 PmipNoOutQ 1231 PmipIqOverflow 1232 SubsystemStart1 1233 SybsystemDead 1234 VcomUpcall 1235 KonfWipe1236 CadiReset1237 VcomAllDied 1238 KonfTableFullb 1239 TelTrap 1240 LonDistQfull 1241 LonPupXON1242 LonDownNACK1243 LonErr431244 LonErr441245 LonErr451249 NodePowerFail300P SKE 板T1: as控制柜 RKPHT2 井道/底坑 JHSG KBA KNT KUSSA KSSBV KSSBVG KTSG KWSMR(机房) KHA KSSMT3 轿顶 DREC-U/D ETSL JHC JHCT JREC KF KNA KNE KSSC井道/底坑 KBV KBVG KNE—U/D KP KPGT4 厅门 KTSMR(机房) JRH JHMT5 轿厢 KTC厅门 KVSKE印板中有以下诊断特性LRSK－E绿色LED亮：表示安全电路继电器的状态关于RF RF1 RSK RSK1 的SW开关LRTSC绿色LED亮：表示KTS(厅轿门)的继电器的状态 (厅轿门接点地软件开关)LRTRT绿色LED亮：表示用于RTRT（门触发继电器）轿厢低速时对门接点进行跨接地软件开关LRFE－E绿色LED亮：表示运行触发继电器地接通RFE地软件开关LRFE绿色LED亮：表示运行触发与RSK RSK1 RF RF1 一起协调启动运行LRSK1 LRSK绿色LED亮：表示安全电路接通SH和抱闸电源，检查RFE的断电LRF1 LRF绿色LED亮：表示运行继电器接通SH和抱闸电源ULCK绿色LED亮：表示安全电路的供电状态。

安全回路安全回路 P3-1190KTHMT 门电机热保护 NC (P3)-(Q1)-Q41-1535.Q3.Q40 KTS 厅门接点 (1102)-1105-1106KTS20 厅门接点 1102-1105KV 插锁接点 1106-1107-(1112)-(1108)-(Q14)-(Q9)-(KTC20)KV20 插锁接点 1107-1108KTC 轿门接点 (1108)-1115.Q14.Q9-1114.1120.1125.Q15.Q10KTC20 轿门接点1108.Q14.Q9-1115.Q15.Q10JHC 轿厢急停 1116-1125.1126.1127.1129KFL 护脚板触点 NC (748)-839-749KFL20 护脚板触点 NC 748-839-(749)KNA 安全窗 (1127)-(1128)-1129-1130KSS 松绳接点 1130-1131.1132JHM 机房急停 1132-1141KNE 极限开关 (1149)-(1146)-1141-1143-(1142)-(1152)KF 安全钳接点 (1143)-1148-1144JRH 机房检修 1141-1153KBVG 对重限速器接点 1144-1147-(1145)KBV 限速器接点 (1147)-1145-1149-(1146)KP 油压缓冲器 (1146)-(1142)-1152-(1153)KPG 对重缓冲器 -1152RRH 复位继电器 1152-1153KSSBV 限速器松绳 1153-1160JHSG 地坑急停 -1160.1165KSSR 绳轮房松绳开关 1160-1165KSSM 机房松绳接点 1181-1190门BIT 门涡流制动 Q24-Q25MGH 门电磁制动器 (P31)-Q27-Q25MT 门电机 40L1-40L2-40L3MT20 门电机 80L1-80L2-80L3RFT 强迫关门 NO 4012.Q20-4020.Q22KBT-O 开门减速 NO 4016.Q18-Q23KBT-S 关门减速 4020.Q22-4012.Q20KET-O 开门终端 P01.Q36.Q7.Q38-768.Q8KET-S 关门终端 P01.Q39.Q36-758.Q10KBT20-O 开门减速 4116.Q18-Q23KBT20-S 关门减速 4120.Q22-4112.Q20KET20-O 开门终端 P01.Q36.Q7.Q38-783.Q8KET20-S 关门终端 P01.Q39-759.Q10KMT-A20 开门断电 1555.Q3.Q40-1549.Q11.Q32JRET 开门机检修 P3.Q2-1530.Q1KTHMT 门机热接点 1530.Q1-1535.Q3.Q40RBF 消防关门 NO 4017-4018.Q35KMT-A 开门断电 1535.Q3.Q40-1529.Q11.Q32KSKB 关门力限制器 NC (1529.Q11.Q32)-Q33-1540.Q34KTL 安全触板 (P01)-(788.Q5.Q37)-Q30-771.Q4-(766)KTL2 安全触板 (P01)-788.Q5.Q37-Q30-(766)DT-O 开门按钮 771.Q4-791.792RPHT 门光电继电器 (P01)-791-798.766-(6336)JT-O 门测试开关 766-6336DT-S 关门按钮 P01-767RPHT20 门光电 (P01)-787-799.781RPHTS 门光电继电器 (1160)-1165-6739-(1181)RPHTS 门光电继电器（(P01)-749-6161-(6326) RPHTS20 门光电继电器 6161-6326TUET 门区光电偶合器 P0-6304井道信息KBR-D 向下抱闸 NC P01-703KBR-U 向上抱闸 NC P01-704KSE 井道底部端站 NC P01-707KSERE-U 检修向上 NC 797-746KUET 门跨接接点 NO P3-1259KUET1 门跨接接点 NO P3-1260KTZ 入口侧接点 P01-789KTZ20 入口侧接点 P01-790KCS-0/5 格雷码 P01-651/655其它KL-M 轻载 NO P01-709KL-V 满载 NC P01-710KL-X 超载进主板/蜂鸣器 NC P01.788-711KL-X 超载超载灯 NO (P01)-758-752JRV 保留运行 NO P01-709KB 抱闸 NO P01-727LRC-D 轿内向下灯 P01-821LRC-U 轿内向上灯 P01-822MGB 抱闸线圈 (P31)-2580-M31MVE 主机风机 30L1/30L3MVEC 轿厢风机 94L-N1RKPH 向序继电器 30L1/30L2/30L3 P3-1101-(1102)RKTHMH 曳引机热保护 P3-1102SUM 蜂鸣器 P01-751。

迅达电梯300P 电器元件代号说明序号符号注解1 JDCW-* 轿厢选层第X 层的开关按钮(钥匙触点2 JDCW-D* 轿厢选层第X 层的下行开关按钮(钥匙触点3 JDCW-U*轿厢选层第X 层的上行开关按钮(钥匙触点 4 JDE-*厅站召唤第X 层的开关按钮 5 JDE-D*厅站召唤第X 层的下行开关按钮 6 JDE-U*厅站召唤第X 层的上行开关按钮 7 JDEV-*第X 层的楼层优先召唤钥匙按钮 8 JDEVG-*第X 层的楼层优先召唤钥匙按钮(钥匙触点 9 JDFDC轿厢按钮释放开关按钮(钥匙开关 10 JDNF-*第X 层的紧急召唤开关按钮(钥匙开关 11 JDNFG-*第X 层的楼层优先召唤钥匙按钮(钥匙开关 12 JDZHT-S 强迫关门停止开关按钮 13 JFCC编码的轿厢召唤释放开关 14 JFEFNO应急电源操作，救援运行释放开关 15 JFEFNOM应急电源操作，救援运行释放开关手册 16 JFITS安全回路对地漏电运行开关17 JH主电源开关 18 JHC轿厢止动开关 19 JHCT轿门止动开关 20 JHG 群控电源开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关(最低层站29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关46 JNO 应急电源操作(释放开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES检修开关 51 JRET轿门检修开关 52 JRF对接运行开关 53 JRH复位控制开关 54 JRV保留运行开关 55 JRVC轿厢保留运行开关 56 JRVM机房保留运行开关 57 JRVPC轿厢停靠保留开关 58 JS控制开关 59 J中国设计师网P搬运工/银行控制开关 60 JSLM机房照明控制开关 61 JSPC轿厢召唤堵塞开关序号符号注解 62 JSPCG群控召唤堵塞开关 63 JSPDC-*第X 层轿厢召唤堵塞开关64 JSPDEM机房内层站召唤堵塞开关 65 JSPS层站堵塞开关 66 JSPT-O开门堵塞开关 67 JSPT-S 关门堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关71 JSTUE2 厅门锁跨接开关72 JT-O 开门开关73 JTHA 驱动的热敏开关74 JTHAS 控制柜热敏开关75 JTHAWT WITTUR 门机电源开关76 JTHB 制动热敏电阻77 JTHC 轿厢热敏电阻78 JTHLAB 退出服务灯热敏开关79 JTHM 机房热敏开关80 JTHMGB 电磁制动器的热敏开关81 JTHNGC 轿厢电源装置的热敏开关82 JTHNGG 群控电源的热敏开关83 JTHNGL 电梯电源的热敏开关84 JTHPG 群控印板的热敏开关85 JTHS 控制的热敏开关86 JTHSA 驱动控制的热敏开关87 JTHSK 安全回路的热敏开关88 JTHSZ 入口的热敏开关89 JTHSZG 梯群入口的热敏开关90 JTHT 门的热敏开关91 JTHTA 匹配变压器的热敏开关92 JTHTAH 匹配变压器的散热器的热敏开关93 JTHTAMGB 电磁制动器的匹配变压器开关 94 JTHTANS 应急电源的变压器热敏开关95 JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC轿厢操纵盘内热敏开关 98 JTHTLAB退出服务灯变压器热敏开关 99 JTHTNORS应急电源变压器复位热敏开关 100 JTHTUV风扇电压变压器的热敏开关 101 JTHX中央控制器的热敏开关 102 JTR爬行控制开关 103 JTTC轿门隔离开关 104 JUEKBF火警跨接触点开关(火警探测器0 105 JUEKTS门厅跨接触点开关 106 JUEKTS-A厅门跨接外触点开关 107 JUEKTS-E厅门跨接触点开关 108 RET-O开门限位触点继电器 109 RET-S关门限位触点继电器 110 RF对接运行继电器 111 RFBE楼层照明释放继电器 112 RFE启动运行继电器 113 RFEF撤离运行释放继电器 114 RFF停止运行继电器 115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器121 RIBF 消防信息继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器序号符号注解126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器 130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU (22V电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器 136 RKUS 静态变换器监测继电器 137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器 143 RLAB-A “停止运行”信号灯继电器(断开144 RLB占用指示灯继电器 145 RLBM机房占用指示灯继电器 146 RLBS井道照明灯继电器 147 RLC轿内照明继电器 148 RLC-A轿内照明继电器(断开 149 RLI司机控制继电器 150 RLL-X超载信号灯继电器 151 RMGH制动器磁性继电器 152 RMGTC轿内操纵盘磁铁继电器 153 RMVE电机风扇继电器 154 RNF紧急运行继电器 155 RNFF消防运行继电器 156 RNI向下运行继电器 157 RNO应急电源工作继电器 158 RNT-O正常开门继电器 159 RNZK门监控时间元件 160 RPHT门光电管继电器 161 RPHTL门安全触板光电继电器 162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器(断开 169 RRE-D 检修继电器向下 170 RRE-U 检修继电器向上 171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下 173 RRF-U 对靠运行继电器向上 174 RRH 复位控制继电器175 RRSK 安全回路继电器 176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器 179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度 181 RSE2 井道端继电器(第二速度 182 RSE3 井道端继电器(第三速度183 RSIC SICURTRONIC 继电器184 RSK 安全回路继电器 185 RSM 故障信号继电器186 RSPE 阻断层楼继电器188 RSPFE 启动运行阻断继电器 189 RSPNI 向下运行阻断继电器 190 RSPNO 应急电源阻断继电器序号符号注解 191 RSPT门阻断继电器 192 RSPTC轿内操纵盘阻断辅助继电器 193 RSPV上高峰段继电器 194 RSPZS入口阻断继电器 195 RSS累加安全继电器 196 RSS2第二侧轿门累加继电器 197 RST-NU关门继电器(爬行 198 RST-O关门继电器 199 RST-S开门继电器蜂 200 RSUM蜂鸣继电器 201 RT-O门继电器-断开 202 RT-S门继电器-关闭 203 RTC轿门继电器 204 RTER变压器激励继电器205 RTHU变换装置热保护继电器 206 RTR-D爬行控制下行继电器 207 RTR-U爬行控制上行继电器 208 RTRF运行触发继电器 209 RTRT 门触发继电器211 RTS 厅门继电器 212 RTS2 第2侧厅门继电器 213 RTSC 厅轿门继电器 214 RU 变换器继电器 215 RU-E变换器继电器(接通 216 RUEJHC1轿门停止开关跨接继电器 217 RUET门跨接继电器 218 RUET-A门跨接继电器, 断开 219 RUET-E门跨接继电器, 接通 220 RV门锁定继电器 221 RVEC轿箱风扇继电器222 RVEC-A轿箱风扇继电器, 断开 223 RVRT门减速继电器 224 RVZ减速, 停止继电器 225 RY 星形连接继电器。

迅达电梯300P电器元件代号说明序号符号注解1 JDCW-* 轿厢选层第X层的开关按钮(钥匙触点)2 JDCW-D* 轿厢选层第X层的下行开关按钮(钥匙触点)3 JDCW-U* 轿厢选层第X层的上行开关按钮(钥匙触点)4 JDE-* 厅站召唤第X层的开关按钮5 JDE-D* 厅站召唤第X层的下行开关按钮6 JDE-U* 厅站召唤第X层的上行开关按钮7 JDEV-* 第X层的楼层优先召唤钥匙按钮8 JDEVG-* 第X层的楼层优先召唤钥匙按钮(钥匙触点)9 JDFDC 轿厢按钮释放开关按钮(钥匙开关)10 JDNF-* 第X层的紧急召唤开关按钮(钥匙开关)11 JDNFG-* 第X层的楼层优先召唤钥匙按钮(钥匙开关)12 JDZHT-S 强迫关门停止开关按钮13 JFCC 编码的轿厢召唤释放开关14 JFEFNO 应急电源操作，救援运行释放开关15 JFEFNOM 应急电源操作，救援运行释放开关手册16 JFITS 安全回路对地漏电运行开关17 JH 主电源开关18 JHC 轿厢止动开关19 JHCT 轿门止动开关20 JHG 群控电源开关22 JHM 机房急停开关23 JHM10 MICONIC 10 主电源开关24 JHNS 应急电源主开关25 JHR 滑轮间急停开关26 JHRF 对接运行的急停开关27 JHSG 地坑急停开关28 JHSG1 地坑急停开关(最低层站)29 JHTR 爬行控制的急停开关30 JHX 控制柜电源选择开关，中间部分31 JHZRS 目的层召唤控制电源开关32 JIB 运行开关33 JKL 读卡器开关34 JLAB 退出服务信号灯开关35 JLBS 井道照明开关36 JLC 轿厢照明开关37 JLF 学习运行开关38 JLI 司机控制开关39 JMOF 安装运行开关40 JNF 应急控制开关41 JNF-K 急停开关42 JNFE 紧急防盗服务开关43 JNFF 火警开关44 JNFF-F 火警释放开关46 JNO 应急电源操作(释放)开关47 JPF 优先运行开关48 JRE 检修开关49 JREC 轿厢检修开关50 JRES 检修开关51 JRET 轿门检修开关52 JRF 对接运行开关53 JRH 复位控制开关54 JRV 保留运行开关55 JRVC 轿厢保留运行开关56 JRVM 机房保留运行开关57 JRVPC 轿厢停靠保留开关58 JS 控制开关59 J中国设计师网P 搬运工/银行控制开关60 JSLM 机房照明控制开关61 JSPC 轿厢召唤堵塞开关序号符号注解62 JSPCG 群控召唤堵塞开关63 JSPDC-* 第X层轿厢召唤堵塞开关64 JSPDEM 机房内层站召唤堵塞开关65 JSPS 层站堵塞开关66 JSPT-O 开门堵塞开关67 JSPT-S 关门堵塞开关69 JSSH 电源保安服务开关70 JSTUE1 厅门锁跨接开关71 JSTUE2 厅门锁跨接开关72 JT-O 开门开关73 JTHA 驱动的热敏开关74 JTHAS 控制柜热敏开关75 JTHAWT WITTUR 门机电源开关76 JTHB 制动热敏电阻77 JTHC 轿厢热敏电阻78 JTHLAB 退出服务灯热敏开关79 JTHM 机房热敏开关80 JTHMGB 电磁制动器的热敏开关81 JTHNGC 轿厢电源装置的热敏开关82 JTHNGG 群控电源的热敏开关83 JTHNGL 电梯电源的热敏开关84 JTHPG 群控印板的热敏开关85 JTHS 控制的热敏开关86 JTHSA 驱动控制的热敏开关87 JTHSK 安全回路的热敏开关88 JTHSZ 入口的热敏开关89 JTHSZG 梯群入口的热敏开关90 JTHT 门的热敏开关91 JTHTA 匹配变压器的热敏开关92 JTHTAH 匹配变压器的散热器的热敏开关93 JTHTAMGB 电磁制动器的匹配变压器开关94 JTHTANS 应急电源的变压器热敏开关95 JTHTASPV 上行高峰矢量程序匹配变压器的热敏开关96 JTHTAX 中央控制器的匹配变压器的热敏开关97 JTHTC 轿厢操纵盘内热敏开关98 JTHTLAB 退出服务灯变压器热敏开关99 JTHTNORS 应急电源变压器复位热敏开关100 JTHTUV 风扇电压变压器的热敏开关101 JTHX 中央控制器的热敏开关102 JTR 爬行控制开关103 JTTC 轿门隔离开关104 JUEKBF 火警跨接触点开关(火警探测器0 105 JUEKTS 门厅跨接触点开关106 JUEKTS-A 厅门跨接外触点开关107 JUEKTS-E 厅门跨接触点开关108 RET-O 开门限位触点继电器109 RET-S 关门限位触点继电器110 RF 对接运行继电器111 RFBE 楼层照明释放继电器112 RFE 启动运行继电器113 RFEF 撤离运行释放继电器114 RFF 停止运行继电器115 RFNO 应急电源操作继电器116 RFR 调节释放继电器117 RFT 强迫关门继电器118 RFUET 门跨接拖开继电器119 RH 第一速度主继电器120 RIB “在运行”继电器121 RIBF 消防信息继电器122 RICS- 轿厢位置编码器信息触点继电器123 RIDH1 保持按钮信息继电器124 RINFF 消防继电器125 RISPGC 内令存储阻断信息继电器序号符号注解126 RIT-S 关门信息继电器127 RKB 制动器监测继电器128 RKBI 涡流制动器监测继电器129 RKFMH 曳引电机磁场监测继电器130 RKMH 曳引电机监测继电器131 RKPH 相位监测继电器132 RKTHMH 曳引电机热保护监测继电器133 RKU (22V)电压监测继电器134 RKUET 门跨接监测继电器135 RKULC 轿内灯电源监测继电器136 RKUS 静态变换器监测继电器137 RKUSK 安全回路电压检查继电器138 RKV 门锁定检测继电器139 RKVZ 减速度检测继电器140 RL-A 安全板速度控制继电器141 RL-V 满载继电器142 RLAB “停止运行”信号灯继电器143 RLAB-A “停止运行”信号灯继电器(断开) 144 RLB 占用指示灯继电器145 RLBM 机房占用指示灯继电器146 RLBS 井道照明灯继电器147 RLC 轿内照明继电器148 RLC-A 轿内照明继电器(断开) 149 RLI 司机控制继电器150 RLL-X 超载信号灯继电器151 RMGH 制动器磁性继电器152 RMGTC 轿内操纵盘磁铁继电器153 RMVE 电机风扇继电器154 RNF 紧急运行继电器155 RNFF 消防运行继电器156 RNI 向下运行继电器157 RNO 应急电源工作继电器158 RNT-O 正常开门继电器159 RNZK 门监控时间元件160 RPHT 门光电管继电器161 RPHTL 门安全触板光电继电器162 RPHTS 门光栅光电管继电器163 RR-D 下方向继电器164 2RR-D 第2入口侧下方向继电器165 RR-U 上方向继电器166 2RR-U 第2入口侧上方向继电器167 RRE 检修继电器168 RRE-A 检修继电器(断开)169 RRE-D 检修继电器向下170 RRE-U 检修继电器向上171 RRF 对靠运行继电器172 RRF-D 对靠运行继电器向下173 RRF-U 对靠运行继电器向上174 RRH 复位控制继电器175 RRSK 安全回路继电器176 RRV 保留继电器177 RS 控制印板178 RSA 追最终位置接触器179 RSE 井道端继电器180 RSE1 井道端继电器(第一速度) 181 RSE2 井道端继电器(第二速度) 182 RSE3 井道端继电器(第三速度) 183 RSIC SICURTRONIC 继电器184 RSK 安全回路继电器185 RSM 故障信号继电器186 RSPE 阻断层楼继电器188 RSPFE 启动运行阻断继电器189 RSPNI 向下运行阻断继电器190 RSPNO 应急电源阻断继电器序号符号注解191 RSPT 门阻断继电器192 RSPTC 轿内操纵盘阻断辅助继电器193 RSPV 上高峰段继电器194 RSPZS 入口阻断继电器195 RSS 累加安全继电器196 RSS2 第二侧轿门累加继电器197 RST-NU 关门继电器(爬行) 198 RST-O 关门继电器199 RST-S 开门继电器蜂200 RSUM 蜂鸣继电器201 RT-O 门继电器-断开202 RT-S 门继电器-关闭203 RTC 轿门继电器204 RTER 变压器激励继电器205 RTHU 变换装置热保护继电器206 RTR-D 爬行控制下行继电器207 RTR-U 爬行控制上行继电器208 RTRF 运行触发继电器209 RTRT 门触发继电器211 RTS 厅门继电器212 RTS2 第2侧厅门继电器213 RTSC 厅轿门继电器214 RU 变换器继电器215 RU-E 变换器继电器(接通) 216 RUEJHC1 轿门停止开关跨接继电器217 RUET 门跨接继电器218 RUET-A 门跨接继电器,断开219 RUET-E 门跨接继电器,接通220 RV 门锁定继电器221 RVEC 轿箱风扇继电器222 RVEC-A 轿箱风扇继电器,断开223 RVRT 门减速继电器224 RVZ 减速,停止继电器225 RY 星形连接继电器。
