日立电梯MCUB03板使用说明书

电梯功能解释1. 全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能。

它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。

全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。

为适应这种控制特点，电梯在各层站停靠时间可以自动控制，轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。

2）适用梯种：全梯种标准功能。

2. 超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

3. 超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可自动消除警报信号，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

4. 超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车；确保电梯安全运行。

2）适用梯种：全梯种标准功能。

3）参照标准：本功能符合国标GB7588—1995中9.8及9.9要求设计。

5. 超速机械保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。

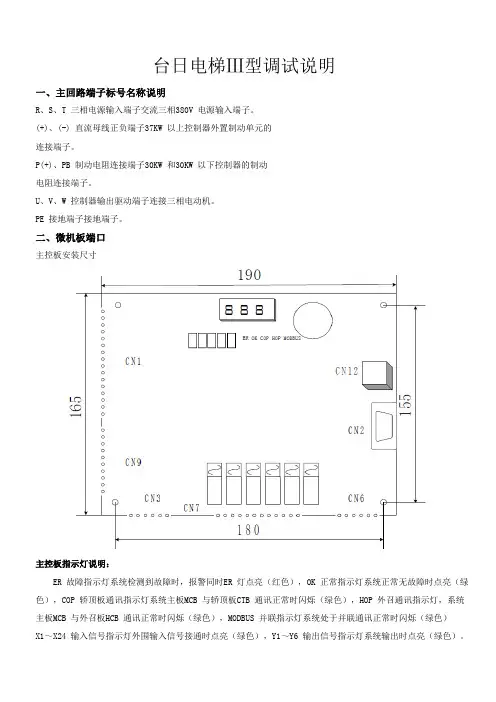

台日电梯Ⅲ型调试说明一、主回路端子标号名称说明R、S、T 三相电源输入端子交流三相380V 电源输入端子。

(+)、(-) 直流母线正负端子37KW 以上控制器外置制动单元的连接端子。

P(+)、PB 制动电阻连接端子30KW 和30KW 以下控制器的制动电阻连接端子。

U、V、W 控制器输出驱动端子连接三相电动机。

PE 接地端子接地端子。

二、微机板端口主控板安装尺寸主控板指示灯说明：ER 故障指示灯系统检测到故障时，报警同时ER 灯点亮（红色），OK 正常指示灯系统正常无故障时点亮（绿色），COP 轿顶板通讯指示灯系统主板MCB 与轿顶板CTB 通讯正常时闪烁（绿色），HOP 外召通讯指示灯，系统主板MCB 与外召板HCB 通讯正常时闪烁（绿色），MODBUS 并联指示灯系统处于并联通讯正常时闪烁（绿色）X1～X24 输入信号指示灯外围输入信号接通时点亮（绿色），Y1～Y6 输出信号指示灯系统输出时点亮（绿色）。

三、微机板输入输出端子功能输入参数设定值输入参数设定值X0 1 X13 下限位信号常闭输入X1 上平层常开输入 2 X14 上1级强迫减速常闭输入X2 X15 下1级强迫减速常闭输入X3 下平层常开输入X16 上2级强迫减速常闭输入X4 安全回路常开输入X17 下2级强迫减速常闭输入X5 门锁回路常开输入X18X6 运行输出常闭点X19 消防员开关常开输入X7 抱闸输出常开点X20 抱闸监控开关常闭输入X8 封心输出常开输入X21X9 检修信号常闭输入X22X10 检修上行常开输入X23 安全信号常开输入2X11 检修下行常开输入X24 门锁信号2常开输入X12 上限位信号常闭输入X25输出参数设定值输出参数设定值Y1 运行接触器输出Y4 抱闸激励输出Y2 抱闸接触器输出Y5 消防回归输出Y3 同步封心输出Y6 备用端口参数设定值端口参数设定值CN324+主板电源+ CAN+轿厢通讯COM主板电源- CAN-轿厢通讯MOD+外呼通讯MOD-外呼通讯四、异步曳引机配编码器接线图同步曳引机配ERN1387 型SIN/COS 型编码器接线对于ERN1387型编码器，主控板型号为MCTC-MCB-A的控制器需要适配PG 转接卡MCTCPG-C，主控板型号为MCTC-MCB-B 的控制器既可适配MCTC-PG-C 还可以通过主控板上的28孔插槽J12 适配MCTC-PG-E。

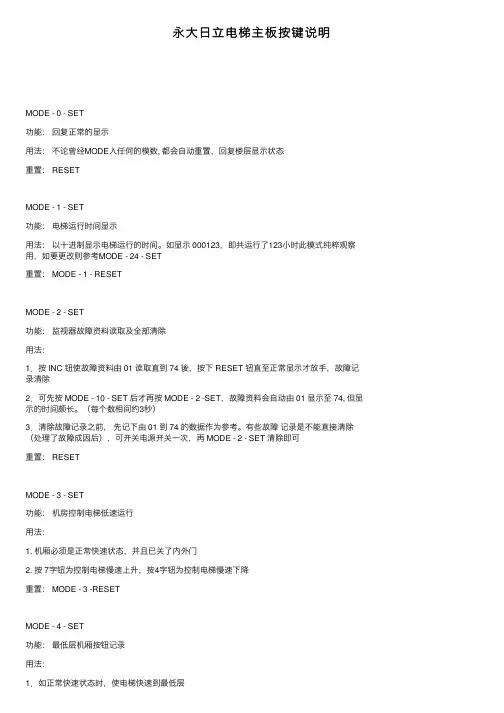

永⼤⽇⽴电梯主板按键说明MODE - 0 - SET功能：回复正常的显⽰⽤法：不论曾经MODE⼊任何的模数, 都会⾃动重置，回复楼层显⽰状态重置： RESETMODE - 1 - SET功能：电梯运⾏时间显⽰⽤法：以⼗进制显⽰电梯运⾏的时间。

如显⽰ 000123，即共运⾏了123⼩时此模式纯粹观察⽤，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除⽤法：1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直⾄正常显⽰才放⼿，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会⾃动由 01 显⽰⾄ 74, 但显⽰的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关⼀次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运⾏⽤法：1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录⽤法：1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯⾃动慢速落运⾏（参考 MODE - 21 - SET）重置：⾃动RESETMODE - 5 - SET功能：中间层机厢按钮记录⽤法：如正常快速状态时，使电梯快速到中间楼层重置：⾃动RESETMODE - 7 - SET功能：最⾼层机厢按钮记录⽤法：1．如正常快速状态时，使电梯快速到最⾼层2．如维修状态时，电梯⾃动慢速上升运⾏（参考 MODE - 21 - SET）重置：⾃动 RESETMODE - 10 - SET功能：监视器故障资料⾃动读取⽤法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会⾃动由 01 显⽰⾄74, 但显⽰的时间颇长。

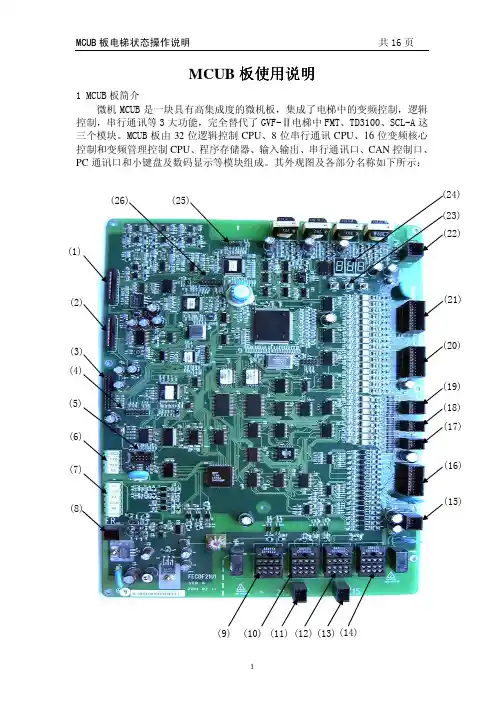

MCUB 板使用说明1 MCUB 板简介微机MCUB 是一块具有高集成度的微机板，集成了电梯中的变频控制，逻辑控制，串行通讯等3大功能，完全替代了GVF-Ⅱ电梯中FMT、TD3100、SCL-A 这三个模块。

MCUB 板由32位逻辑控制CPU 、8位串行通讯CPU 、16位变频核心控制和变频管理控制CPU 、程序存储器、输入输出、串行通讯口、CAN 控制口、PC 通讯口和小键盘及数码显示等模块组成。

其外观图及各部分名称如下所示：(1) (2) (4) (5) (6) (7) (8) (9) (10) (11) (12)(13) (14) (16)(15)(17)(18) (19) (20)(21)(22)(23) (25) (26) (24)(3)（1） 功率模块插接口：CN1（2） 功率模块插接口：CN2（3） 同步电机编码器扩展接口：CN9（4） 变频控制CPU在线升级接口：CN5 （5） INV键盘插口：CN3（6） RS232接口：CN12（7） 异步电机旋转编码器接口：CN11 （8） 并联、群控TCAN/RS485接口：FR （9） 板载＋48V继电器：15BX（MY4 （10）板载＋48V继电器：50B（MY4） （11）运行接触器驱动端子：Z10（12）板载＋48V继电器：40D （MY4） （13）抱闸接触器驱动端子：Z15B（14）板载＋48V继电器：100R（MY4） （15）＋48V信号输出接口：FE（16）＋24V信号输出接口：FD（17）上行强迫减速开关输入接口：SDSU （18）下行强迫减速开关输入接口：SDSD （19）＋48V信号输入接口：FC （20）＋24V信号输入接口： FB（21）＋24V信号输入接口：FA （22）串行通讯接口：SCL（23）小键盘(3键) （24）七段LED显示（3位）（25）串行程序在线升级接口：CN302 （26）变频控制CPU在线升级接口：CN42.小键盘介绍2.1硬件介绍在MCUB 的右上角有三个小按钮和三个7段数 码显示，称之为小键盘。

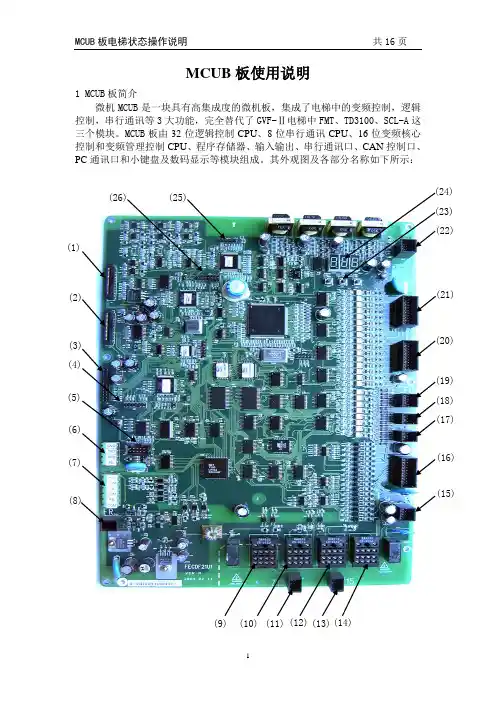

MCUB板使用说明1 MCUB板简介微机MCUB是一块具有高集成度的微机板，集成了电梯中的变频控制，逻辑控制，串行通讯等3大功能，完全替代了GVF-Ⅱ电梯中FMT、TD3100、SCL-A这三个模块。

MCUB板由32位逻辑控制CPU、8位串行通讯CPU、16位变频核心控制和变频管理控制CPU、程序存储器、输入输出、串行通讯口、CAN控制口、PC通讯口和小键盘及数码显示等模块组成。

其外观图及各部分名称如下所示：(1)(2)(4)(5)(6)(7)(8)(9) (10) (11) (12) (13) (14) (16) (15)(17)(18)(19)(20)(21)(22)(23)(25)(26)(24) (3)（1）功率模块插接口：CN1（2）功率模块插接口：CN2（3）同步电机编码器扩展接口：CN9（4）变频控制CPU在线升级接口：CN5 （5） INV键盘插口：CN3（6） RS232接口：CN12（7）异步电机旋转编码器接口：CN11 （8）并联、群控TCAN/RS485接口：FR （9）板载＋48V继电器：15BX（MY4 （10）板载＋48V继电器：50B（MY4）（11）运行接触器驱动端子：Z10（12）板载＋48V继电器：40D （MY4）（13）抱闸接触器驱动端子：Z15B（14）板载＋48V继电器：100R（MY4）（15）＋48V信号输出接口：FE（16）＋24V信号输出接口：FD（17）上行强迫减速开关输入接口：SDSU （18）下行强迫减速开关输入接口：SDSD （19）＋48V信号输入接口：FC （20）＋24V信号输入接口： FB（21）＋24V信号输入接口：FA （22）串行通讯接口：SCL（23）小键盘(3键) （24）七段LED显示（3位）（25）串行程序在线升级接口：CN302 （26）变频控制CPU在线升级接口：CN42.小键盘介绍2.1硬件介绍在MCUB 的右上角有三个小按钮和三个7段数 码显示，称之为小键盘。

电梯功能解释1. 全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能。

它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。

全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。

为适应这种控制特点，电梯在各层站停靠时间可以自动控制，轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。

2）适用梯种：全梯种标准功能。

2. 超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

3. 超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可自动消除警报信号，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

4. 超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车；确保电梯安全运行。

2）适用梯种：全梯种标准功能。

3）参照标准：本功能符合国标GB7588—1995中9.8及9.9要求设计。

5. 超速机械保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。

永大日立电梯按键说明MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

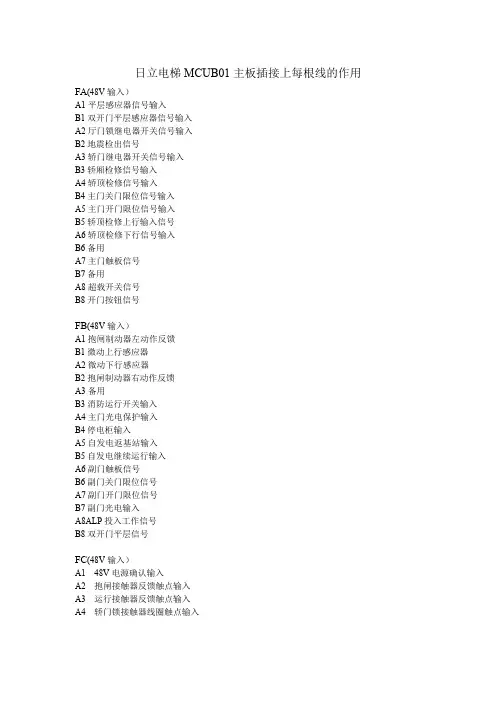

日立电梯MCUB01主板插接上每根线的作用FA(48V输入）A1平层感应器信号输入B1双开门平层感应器信号输入A2厅门锁继电器开关信号输入B2地震检出信号A3轿门继电器开关信号输入B3轿厢检修信号输入A4轿顶检修信号输入B4主门关门限位信号输入A5主门开门限位信号输入B5轿顶检修上行输入信号A6轿顶检修下行信号输入B6备用A7主门触板信号B7备用A8超载开关信号B8开门按钮信号FB(48V输入）A1抱闸制动器左动作反馈B1微动上行感应器A2微动下行感应器B2抱闸制动器右动作反馈A3备用B3消防运行开关输入A4主门光电保护输入B4停电柜输入A5自发电返基站输入B5自发电继续运行输入A6副门触板信号B6副门关门限位信号A7副门开门限位信号B7副门光电输入A8ALP投入工作信号B8双开门平层信号FC(48V输入）A148V电源确认输入A2抱闸接触器反馈触点输入A3运行接触器反馈触点输入A4轿门锁接触器线圈触点输入FD（24V输出）A1副门关门输出驱动B1副门开门输出驱动A2副门开门门区输出驱动B2备用A3主门关门指令继电器输出驱动B3主门开门指令继电器输出驱动A4轿厢照明接触器输出驱动B4门机电源继电器输出驱动A6开门区输出驱动B6到达消防基站输出驱动A7停电柜运行输出驱动B7停电柜运行输出驱动A8停电柜运行输出驱动B8遥监信号A9遥监信号B9备用FE(48V输入）A1外部安全回路信号输入B1主板继电器40D反馈输入A2P48B2GD48A4P24B4GD24SDSD(48V输入）A11级下行减速开关B12级下行减速开关A23级下行减速开关B2下限位开关SDSU(48V输入）A11级上行减速开关B12级上行减速开关A23级上行减速开关B2上限位开关Z15（48V）A1主板15B继电器输出驱动B1主板15B继电器输出驱动Z10（24V)A1主板继电器K301（10TZ)输出驱动B1主板继电器K301（10TZ)输出驱动SCLA1通讯信号，接在SCLB2上B1通讯信号，接在SCLB2上A2外召板通讯信号B2外召板通讯信号A3外召板通讯信号,大于17层B3外召板通讯信号大于17层A4外召板通讯信号大于33层B4外召板通讯信号大于33层。

日立电梯的调试资料II. V/F 型电梯操作盘(AmmumciatorII.1 V/F 电梯直接将MTC 装于主电路板INV-MPU 之上,能进行数据观察、数据值之制定、故障之检测、电梯控制调整等多项工作II.2 操作盘有下列功能:a. 显示电梯情况（例:位置、运行方向等b. 制定各项数据,对电梯进行调整及试验性运行c. 各项有关电梯程序,例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定（特别是故障代号码II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器这些七割管的右下角还有一小数点,在V/F 电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示:如将最左的一个七割管编号为1, 然后躺方依次编为2,3,4,5,6, 则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层, 设电梯在第23层, 第4号七割管显示电脑情况不正常, 而VTCD 表示副电脑不正常, 显示野间歇方式, 每次持续 1.5秒; 第5、6号七割管显示‘故障码' 故, 障码以八个为一组, 按八位元分配如下:10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87, 详细解释见后。

如有故障,只须根据所示数值从故障表即可获悉故障为何种类。

显示情况如所示,假设数值为62,从故障码可知是同步位置不正常的故障II.5 操作方法:首先根据我们的需求,选择一个适当的模式数,模式数从0开始至69,但其中有不少是空置的,例如8,17,25,33,44,49,58,69等。

根据图一,先按‘模式'键,然后根据实际需求将模式数打入（例如模式数为3,按‘3'键即可,接着按‘置入'键。

显示器方面反应:当按下‘模式'键后,原来各项正常显示立即消失,当按下模式数时,模式数即在方出现然后向左移位, 由于模式数只是一个两位数,响应由（5、（6两个七割管显示,但这只告诉使用者在输入模式数时有无按错,如使用者发现显示数与打入模式数相同,即可按‘置入'键,使电脑进入这项模式, 此时模式数自动消失, 而显示器将按照该项模式而作茧自缚出各项相应指示。

适用日立电梯GVK.GVB.GVH.GVZ.变频调速电梯首先进行现场电气线路检查。

一．检修状态试运行A轿内检修：1检查复核变频器的设定参数是否符合要求。

2在轿厢内将检修开关置于检修状态。

然后轿厢内不要留人，而上机房控制屏上操作。

3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。

4轿内检修上行可用11L14高层站的内指令输入点短接。

5轿内检修下行可用11L40与最低层站的内指令输入点短接.B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。

1 .轿顶检修上行11L40与21L6 短接[X11亮]2 。

轿顶检修下行11L40与21L7短接。

[X12亮]。

3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。

GMJ 上行；SJ上行或XJ上行]。

当门完全关闭后[Y3熄；GMJ下行。

Y14或Y15 `Y12`Y0亮]。

电梯马上起动向上或向下运行。

此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。

同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。

如否，就要将变频器LF18的设定值[on/off]改变。

直到两者方向一致。

4．检修状态运行停止后应立即开门。

5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。

6．在机房试验检修运行正常后，可进入轿顶操作。

C．轿顶操作；1．检查各轿顶安全回路的所有开关是否有效。

2．检查轿顶检修是否优先。

3．在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。

4．若轿顶检修点动上、下行均正常。

可在轿顶上检修上下行对井道件进行全程检查。

查看井道件安装是否正确。

D．测层高。

1．电梯在最低层平层，保持正常状态待命。

2．将PLC运行开关置OFF，用HPP将M812置ON；M811、M510置OFF，M150置ON[M150是测层高的开关，M510自动，M811上减速M812下减速]C235清零。

上海永大日立电梯按键的使用方法Document number：NOCG-YUNOO-BUYTT-UU986-1986UT上海永大日立电梯案件的使用方法MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置：MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由01 到74 的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESETMODE - 3 - SET功能：机房控制电梯低速运行用法：1. 机厢必须是正常快速状态，并且已关了内外门2. 按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按MODE - 10 - SET 后才再按MODE - 2 - SET，此时故障资料会自动由01 显示至74, 但显示的时间颇长。

电梯功能解释1. 全集选控制运行功能1）功能解释：根据轿厢内选层指令和厅外的层楼召唤指令，集中进行综合分析处理，自动选向并顺向依次应答指令的高度自动控制功能。

它能自动登记轿厢内指令和厅外的层楼召唤指令，自动关门起动运行，同向逐一应答；当无召唤指令时，电梯自动关门待机或自动返回基站关门待机，当某一层楼有召唤信号时，再自动起动应答。

全集选控制功能一般作为电梯的标准控制功能，能实现无司机操纵。

为适应这种控制特点，电梯在各层站停靠时间可以自动控制，轿门设有安全触板或其他近门保护装置，轿厢设有超载保护装置等。

2）适用梯种：全梯种标准功能。

2. 超载保护功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，在层站平层位置保持开门状态，不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可消除超载保护状态，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

3. 超载报警功能1）功能解释：当电梯轿厢的载重量超过额定载重量的110％时，电梯不允许关门起动，此时轿顶蜂鸣器发出警报信号，以示电梯已超载、不能起动运行。

在这种状态下要减轻电梯轿厢的载重量，使其小于额定载重量的110％，就可自动消除警报信号，电梯恢复正常运行状态。

2）适用梯种：全梯种标准功能。

4. 超速电气保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关动作切断电梯的安全回路，使电梯立即急停刹车；确保电梯安全运行。

2）适用梯种：全梯种标准功能。

3）参照标准：本功能符合国标GB7588—1995中9.8及9.9要求设计。

5. 超速机械保护功能1）功能解释：当电梯的运行速度大于额定速度，且超过设定的限制速度（≥电梯额定速度的115％）时，电梯系统将强制制停电梯，确保乘客的安全：当电梯的运行速度超过了额定速度，并且已超过设定的限制速度时，限速器的电气开关已动并作切断电梯的安全回路后，电梯仍不停止，继续超速下行，限速器将动作并带动安全钳动作，把电梯轿厢强行钳固在井道中的导轨上，同时再次切断电梯的安全回路。

Hx MCUB &使用说明1・MCUB @简介徹机MCUB S-块貝有高集成度的微机扳.疾成了电梯中的变频控制，逻菽控制・申行通讯等3大功能，完仝琶代了GVF・II电悌中FMT、TD3100. SCL-A S三个根块「jGVF III电悌安裟诣成手册维号：GY07&05(I)功丰樟块涌援口：CN1(3) 同步电机帼码器扩展接口：CN9 (5) INV 键盘插口：CN3(7) 片步电机旋转编餌器接口：CN11 (9) tfo我+48V 绝电器：15BX (MY4) (II)运行接粗貉驱动地子：Z10 (13)抱昭接触為驱动妣子：Z15B(15) +48V信号输岀接口：FE(1刀上行強迫减速幵关输入»□：SDSU (19) 4-48V 13号狷入接口：FC (21) +24V信号辐入接口：FA(23)小8MS(3 钮)(25) ■行15序注线升级接口: CN302(2)功率椁块描接口：CN2(4)变加控制CPU在线升级接口：CN5(6> RS232 接口：CN12<8)幷联、群控TCAN/RS485扌妾口：FR(10)板住+ 48V 继电器：50B (MY4) (12)扳裁+ 48V 锻电器：40D (MY4) (14)根裟卜48V继电器：100R <MY4) (16)+24V倍号枷出瘙口：FD(18)下行浜迫减速幵关临入接口：SDSD(20)十24V信号知入接□: FB(22)串行通讯接口：SCL(24)七LED fi示(3 位)(26)变M揑帘J CPU在线升级接□: CN4P-33MCUB板由32位逻活坨种JCRU、8位厚行通讯CPU、16位变频孩心控制和变频它理控制CPU、桎序存储驀、谕入输出.率行通讯CAN炷制口、PC通讯口和小说盘尺数仃*C |(9) (10) (11) (12) (13) (14)DMC 门机板。

DMC 电子板上的接线端子（WAGO ）.指示灯和开关位萱如下图所示：DMC 电子板板上部分指示灯和功能设定开关的功能说明如下：DMC 板卜的指示灯、开关说明脂示灯说明|L1亮表示有开门信号输入； L2亮表不有关门信号输入； L3亮表示有平层信号输入； L4亮表示有自学习信号输入； L5灭表示有开门极限信号输入； L6灭表示有安全触板信号输入； L7灭表示有关门极限信号输入； L8亮表示有直流24V 输入； L9亮表不有直流5V 输入；L10〜L15亮表示有电机三相控制波形信号输岀； L16亮表示有故障信号输岀；L17亮表示有门宽测试信号输岀（进入门宽测试状态）; L18亮表示有ORS 信号输岀； L19亮表不有屏蔽触板信号输岀；D LE□HB O2 JE;I I .TAL10……U5...L12L14…U1... L13L19 L17U8.….U6L9。

二、电梯技术要求1总则1.1 工程概况十四号线一期工程（嘉禾望岗～街口）线路全长54.3km，其中地下线长21.8km，地上线长32.5km，设13座车站，其中地下站6座(嘉禾望岗、东平、石湖、太和、江浦、街口站)，高架站7座（竹料、钟落潭、黎家塘、新和、太平、神岗、邓村站），换乘站2座（嘉禾望岗、新和站）；知识城支线（新和～镇龙）线路长21.9km，地下线长19.9km，地上线长2.0km，共设9座车站（知识城北、马头庄、枫下、知识城、知识城南、旺村、康大、镇龙北、镇龙站），全部为地下车站，换乘站2座（新和、镇龙站）。

二十一号线工程共设置车站20座，包括员村、天河公园、棠东、黄村、世界大观、智慧城、神舟路、科学广场、苏元、水西、长平、金坑、镇龙南、镇龙、中新、中新东、朱村、象岭、钟岗、增城广场。

其中地下车站16座，高架车站4座。

所有车站的电梯选用无机房电梯，都是具有残疾人服务功能的客梯。

它是各车站无障碍通道设计的组成部分。

主要为行动不方便的乘客提供出入地铁的一条无障碍通道，同时，在车站设备更换维修时，电梯也兼作设备零部件的运输工具。

电梯分为通透式电梯和普通电梯两种，通透式电梯采用镶玻璃、钢井架井道，具有四面通透功能；普通电梯采用土建结构井道，轿厢门和层门采用发纹不锈钢，穿越设备层时，设备层采用防火层门。

本工程内容包括全线车站的电梯（含钢井架和井道玻璃）深化设计、设备制造、设备运输、仓储保管、安装、各阶段（包括样机）的试验、测试、调试、验收等工作，设备取得政府检验标识至该线路开通试运营期间的维保和质保服务，试运行期结束后24个月质保和维保服务。

1.2 总体要求1.2.1 卖方充分理解并认真遵循本招标文件的要求，所提供设备的品质、性能和使用寿命至关重要。

所有货物必须是崭新的、技术成熟的，软件版本是最新的。

1.2.2 拟投标的电梯必须是符合国家标准和规范的合格产品，电梯是国际著名品牌的原厂产品，使用本品牌注册商标(不允许提供贴牌产品)。

⽇⽴MCA电梯调试及电⽓原理讲解电梯维修CA09电⽓系统概要v主板：CA9-MPU板→由⽔户开发vIO板：CAIO板→由HELC开发v模块驱动板：GDCI、GDCC板→由HELC开发v抱闸、门机、照明、风扇电源控制板：VCB板→由HELC开发v主回路：散热器、IPM（IGBT）选⽤、电容、整流桥→由HELC⾃⾏设计v⼯程维护⼯具：GHP-II⼿编器、CA9-ANN⼩键盘控制柜介绍轿顶电⽓箱B3板C3板原理介绍调试作业相关资料：1、⽇⽴电梯HGP主板说明和电⼦部件识别2、⽇⽴GVF3电梯部分资料3、⼴州⽇⽴各型号电梯短接表4、⽇⽴电梯GVF3、HGP电梯原理及故障分析5、⽇⽴电梯PDA-GHP⼯具培训6、⽇⽴电梯GHP⼿持编程器使⽤说明资料7、⽇⽴电梯微机故障说明8、⽇⽴电梯HGP03故障检测说明9、奥的斯、三菱、⽇⽴、通⼒各型号电梯安全回路封线10、⽇⽴电梯故障代码及对⽐11、⽇⽴电梯MCUB03 板使⽤说明书12、⽇⽴DMC电⼦板释注说明13、⽇⽴MCA测磁极⽅法14、⽇⽴GVF-2电梯安全回路详解15、⽇⽴电梯VIP功能的⼿编操作16、⽇⽴电梯显⽰E的恢复操作说明17、⽇⽴E71故障对策总结报告18、⽇⽴主板各灯和元器件图说明19、⽇⽴电梯mca基本维修知识20、⽇⽴电梯故障排查实例21、⽇⽴电梯110故障解析22、⽇⽴电梯MCA电梯动慢车⽅法23、【⽇⽴维保中级培训】各型号电梯困⼈故障救援⽅法24、⽇⽴电梯NPH系列⼩键盘使⽤说明25、⽇⽴电梯GVF-II的故障码26、⽇⽴电梯DAB门机故障码及⼆极管说明27、⽇⽴电梯GVF3、HGP电梯原理及故障分析28、⽇⽴电梯DAB门机故障码及⼆极管说明29、⽇⽴HGP电⼦部件识别教程！30、⽇⽴乘客电梯困⼈救援⽅法培训31、⽇⽴MAX电梯电⽓原理图32、⽇⽴NPH-HLI变频器使⽤说明33、⽇⽴MAX电梯图纸典型线路说明34、⽇⽴电梯对讲主机调试指导35、⽇⽴电梯V/F调试资料36、⽇⽴继电器板释注安全回路随⾏电缆说明37、⽇⽴电梯的调试资料38、⽇⽴电梯调试中常见故障及排除⽅法39、⽇⽴电梯hgp故障最新解析40、⽇⽴电梯MCUB01主板插接上每根线的作⽤41、⽇⽴电梯垂直电梯调试培训资料42、⽇⽴电梯图纸元件代码⼤全43、⽇⽴电梯HGP型磁极编码的测试⽅法44、⽇⽴新门机SF3安装调试45、⽇⽴SF门机板查看故障⽅法46、⽇⽴电梯SF2-门机故障码47、⽇⽴电梯FMT板和A板使⽤说明48、⽇⽴HGP 电梯出 E91 故障死机的处理⽅法49、⽇⽴电梯DMC门机板资料50、⽇⽴HGP继电器板各个灯的意义51、⽇⽴电梯 sf3 dsc 3a门机调试52、⽇⽴电梯VGE电⽓原理图（附下载）53、⽇⽴电阻门机调试资料54、⽇⽴电梯gvf3 38故障解释本平台现在为电梯⼈创建了⼀个交流学习的平台，现有奥的斯、三菱、迅达、通⼒、⽇⽴、蒂森、东芝、富⼠达等电梯品牌微信交流群。

日立电梯的调试资料 II. V/F型电梯操作盘(Ammumciator) II.1 V/F电梯直接将MTC装于主电路板INV-MPU之上，能进行数 据观察、数据值之制定、故障之检测、电梯控制调整等多项工作 II.2 操作盘有下列功能： a. 显示电梯情况(例：位置、运行方向等) b. 制定各项数据，对电梯进行调整及试验性运行 c. 各项有关电梯程序，例如在机房进行慢速运行、楼层高度测定等 d. 电梯内产生各项数据的检验及测定(特别是故障代号码) II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器，这些七割管的右下角还有一小数点，在V/F电梯中这些小数点另有用途 以下各段将作进一步详细解释 II.4 正常的显示： 如将最左的一个七割管编号为1,然后躺方依次编为2,3,4,5,6，则1号七管用来显示电梯运行方向, 第2、第3号七割管用来显示电梯所在的楼层，设电梯在第23层，第4号七割管显示电脑情况不正常，而VTCD表示副电脑不正常，显示野间歇方式，每次持续1.5秒;第5、6号七割管显示‘故障码’，故障码以八个为一组，按八位元分配如下：10~17、20~27、30~37、40~47、50~57、60~67、70~77、80~87，详细解释见后。

如有故障，只须根据所示数值从故障表即可获悉故障为何种类。

显示情况如所示，假设数值为62，从故障码可知是同步位置不正常的故障 II.5 操作方法： 首先根据我们的需求，选择一个适当的模式数，模式数从0开始至69，但其中有不少是空置的，例如8,17,25,33,44,49,58,69 等。

根据图一，先按‘模式’键，然后根据实际需求将模式数打入(例如模式数为3，按‘3’键即可)，接着按‘置入’键。

显示器方面反应：当按下‘模式’键后，原来各项正常显示立即消失，当按下模式数时，模式数即在方出现然后向左移位，由于模式数只是一个两位数，响应由(5)、(6)两个七割管显示，但这只告诉使用者在输入模式数时有无按错，如使用者发现显示数与打入模式数相同，即可按‘置入’键，使电脑进入这项模式，此时模式数自动消失，而显示器将按照该项模式而作茧自缚出各项相应指示。
