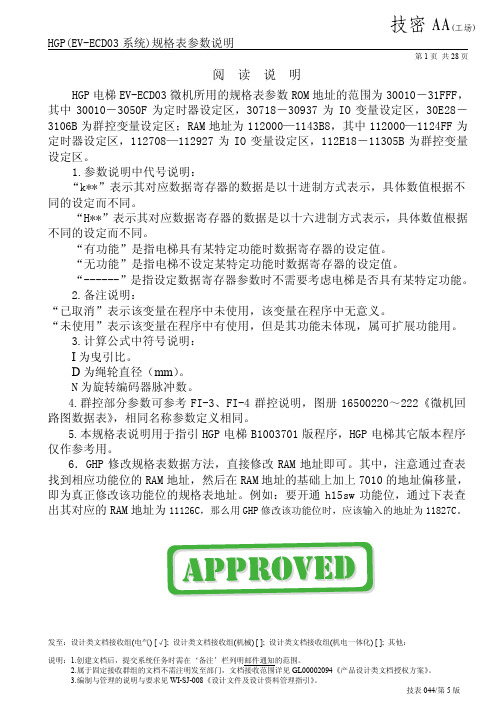

技密AA(工场) HGP(EV-ECD03系统)规格表参数说明第1页共28页阅 读 说 明HGP电梯EV-ECD03微机所用的规格表参数ROM地址的范围为30010－31FFF，其中30010－3050F为定时器设定区，30718－30937为IO变量设定区，30E28－3106B为群控变量设定区；RAM地址为112000—1143B8，其中112000—1124FF为定时器设定区，112708—112927为IO变量设定区，112E18－11305B为群控变量设定区。
1.参数说明中代号说明：“k**”表示其对应数据寄存器的数据是以十进制方式表示，具体数值根据不 同的设定而不同。
“H**”表示其对应数据寄存器的数据是以十六进制方式表示，具体数值根据 不同的设定而不同。
“有功能”是指电梯具有某特定功能时数据寄存器的设定值。
“无功能”是指电梯不设定某特定功能时数据寄存器的设定值。
“------”是指设定数据寄存器参数时不需要考虑电梯是否具有某特定功能。
2.备注说明：“已取消”表示该变量在程序中未使用，该变量在程序中无意义。
“未使用”表示该变量在程序中有使用，但是其功能未体现，属可扩展功能用。
3.计算公式中符号说明：I为曳引比。
D为绳轮直径（mm）。
N为旋转编码器脉冲数。
4.群控部分参数可参考FI-3、FI-4群控说明，图册16500220～222《微机回路图数据表》，相同名称参数定义相同。
5.本规格表说明用于指引HGP电梯B1003701版程序，HGP电梯其它版本程序仅作参考用。
6．GHP修改规格表数据方法，直接修改RAM地址即可。
其中，注意通过查表找到相应功能位的RAM地址，然后在RAM地址的基础上加上7010的地址偏移量，即为真正修改该功能位的规格表地址。
例如：要开通h15sw功能位，通过下表查出其对应的RAM地址为11126C，那么用GHP修改该功能位时，应该输入的地址为11827C。
发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：说 明变量名 地址(ROM) 地址(RAM)有功能无功能内 容spechd(0) 30000 ------ ------ H0 和数计算开始地址，H30000 spechd(1) 30001 ------ ------ H3 和数计算开始地址，H30000 spechd(2) 30002 ------ ------ H0 和数计算开始地址，H30000 spechd(3) 30003 ------ ------ H0 和数计算开始地址，H30000 spechd(4) 30004 ------ ------ H0 和数计算开始地址，H30000 spechd(5) 30005 ------ ------ H0 和数计算开始地址，H30000spechd(6)30006------------ H**和数计算字节数，规格表和数计算长度，在规格表增加或者减少变量时才会发生变化，具体的长度可从程序的romspec.s19文件中$30006中获取。
MCUB板使用说明1 MCUB板简介微机MCUB是一块具有高集成度的微机板，集成了电梯中的变频控制，逻辑控制，串行通讯等3大功能，完全替代了GVF-Ⅱ电梯中FMT、TD3100、SCL-A这三个模块。
MCUB板由32位逻辑控制CPU、8位串行通讯CPU、16位变频核心控制和变频管理控制CPU、程序存储器、输入输出、串行通讯口、CAN控制口、PC通讯口和小键盘及数码显示等模块组成。

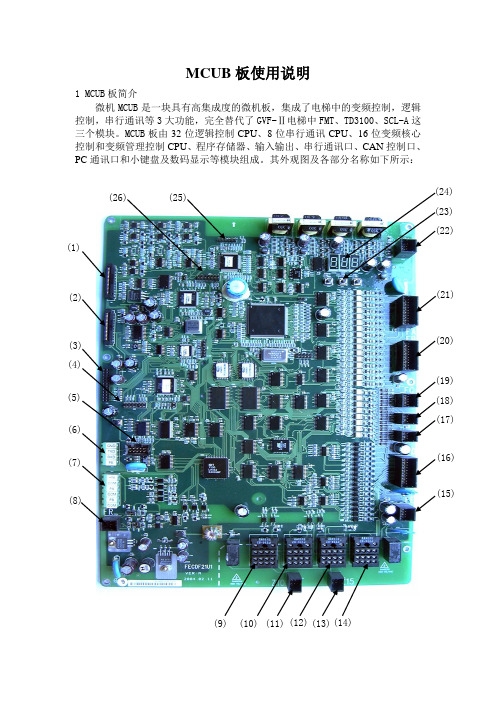

其外观图及各部分名称如下所示：(1)(2)(4)(5)(6)(7)(8)(9) (10) (11) (12) (13) (14) (16) (15)(17)(18)(19)(20)(21)(22)(23)(25)(26)(24) (3)（1）功率模块插接口：CN1（2）功率模块插接口：CN2（3）同步电机编码器扩展接口：CN9（4）变频控制CPU在线升级接口：CN5 （5） INV键盘插口：CN3（6） RS232接口：CN12（7）异步电机旋转编码器接口：CN11 （8）并联、群控TCAN/RS485接口：FR （9）板载＋48V继电器：15BX（MY4 （10）板载＋48V继电器：50B（MY4）（11）运行接触器驱动端子：Z10（12）板载＋48V继电器：40D （MY4）（13）抱闸接触器驱动端子：Z15B（14）板载＋48V继电器：100R（MY4）（15）＋48V信号输出接口：FE（16）＋24V信号输出接口：FD（17）上行强迫减速开关输入接口：SDSU （18）下行强迫减速开关输入接口：SDSD （19）＋48V信号输入接口：FC （20）＋24V信号输入接口： FB（21）＋24V信号输入接口：FA （22）串行通讯接口：SCL（23）小键盘(3键) （24）七段LED显示（3位）（25）串行程序在线升级接口：CN302 （26）变频控制CPU在线升级接口：CN42.小键盘介绍2.1硬件介绍在MCUB 的右上角有三个小按钮和三个7段数 码显示，称之为小键盘。
技密A(工场)日立电梯(中国)有限公司FM-BA00-RD-0077第1版设计文件名称：HGE-Ⅲ,HGP-S,HGE-S电气系统端口资源指引第1页,共20页本资料用来指引HGE-Ⅲ,HGP-S,HGE-S电气系统端口资源方面的使用情况，便于设计人员发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：发至：设计类文档接收组(电气)[√];设计类文档接收组(机械)[];设计类文档接收组(机电一体化)[];手配指引接收组[];产品随机说明接收组[]；营业指引接收组[];电梯使用维护说明接收组[];电梯安装指引接收组[];电梯备件手册接收组[];技术条件接收组[];标准规格接收组[];主要部件清单接收组[];技术标准接收组[];产品技术规格接收组[];其他：说明：1.创建文档后，提交系统任务时需在‘备注’栏列明邮件通知的范围。
【日立】日立电梯GHP手持编程器使用说明(2008-11-09 15:21:36)分类：〖调试代码●技术文章〗标签：日立电梯ghp手持编程器使用说明杂谈日立电梯GHP手持编程器使用说明GHP操作流程：1）把GHP与厅外检修柜XHP连接2）把电源开关拨至15V3）输入6位密码，按（ENTER）4） GHP显示上次操作的电梯工号，如要对同一电梯进行操作（相同工号），则按（EVTER），否则按(RUTERN)重新输入工号，确定工号后选择电梯型号（UAS II），按（EUTER）直接进入操作菜单GHP按键功能说明：按键名称功能备注FUNC 功能键备用按钮MODIFY 修改键修改各种数据CLEAR 清除键 1）删除错误的输入2）清除“专用运行”“层高测定”等K/H/B 数制转换键十，十六，二进制转换MENU 菜单键见下表菜单介绍RETURN 快捷键返回上级菜单▲向上翻页键向上翻页/减1/向上移动▲向下翻页键向下翻页/加1/向下移动ENTER 确认键确认或输入有效START 开始键起动门止动门止动键门止动●小数点键修改电梯规格表参数—负号键修改电梯规格表参数其他键配合各功能键完成各种输入GHP菜单介绍：一级菜单二级菜单三级菜单快捷键备注运行信息楼层显示 MODE+0+ENTER时间显示 MODE+1+ENTER运行次数速度显示 MODE+27+ENTER运行模式 MODE+40+ENTER 显示当前电梯运行模式运行设置最低层 MODE+4+ENTER中间层 MODE+5+ENTER任意层 MODE+6+ENTER最高层 MODE+7+ENTER专用设置 MODE+15+ENTER取消 MODE+15+CLR门止动设置门止动取消呼叫保持设置 MODE+21+ENTER取消 MODE+21CLR取消设置数据读写主微机读写 MODE+22+ENTER 可对各类元件进行读，写SCLA读写 MODE+23+ENTER主微机位显示 MODE+30+ENTERSCLA数据位显示 MODE+31+ENTER规格表修改调试与试验层高测定设置 MODE+11+ENTER取消 MODE+11+CLRWD110%取消设置 MODE+13+ENTER取消 MODE+13+CLRSDS试验设置 MODE+14+ENTER取消 MODE+14+CLR高速减速距离 MODE+51+ENTER中速减速距离 MODE+52+ENTER上行停车距离 MODE+53+ENTER下行停车距离 MODE+54+ENTER称重初始化关门取消设置故障读取故障记录第一次—第三十二次故障故障详解故障1-8故障9-16故障17-24故障25-32 故障说明下载故障记录其他联机电梯型号电梯工号本梯型详细信息帮助及说明。
