日立电梯MCA型号的MODE模式完整版

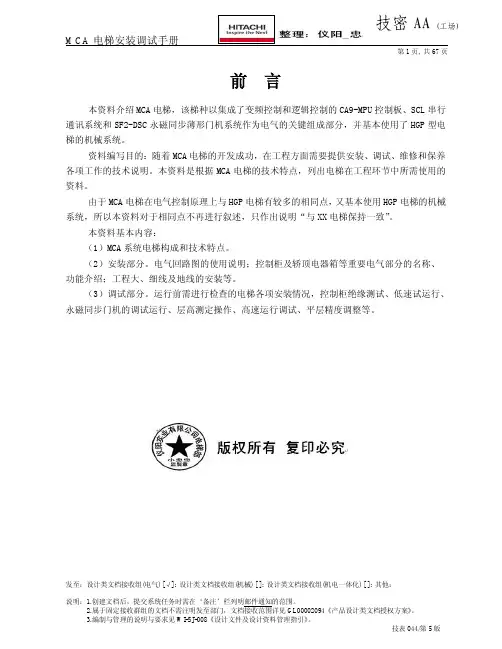

第1页, 共67页前言本资料介绍MCA电梯，该梯种以集成了变频控制和逻辑控制的CA9-MPU控制板、SCL串行通讯系统和SF2-DSC永磁同步薄形门机系统作为电气的关键组成部分，并基本使用了HGP型电梯的机械系统。

资料编写目的：随着MCA电梯的开发成功，在工程方面需要提供安装、调试、维修和保养各项工作的技术说明。

本资料是根据MCA电梯的技术特点，列出电梯在工程环节中所需使用的资料。

由于MCA电梯在电气控制原理上与HGP电梯有较多的相同点，又基本使用HGP电梯的机械系统，所以本资料对于相同点不再进行叙述，只作出说明“与XX电梯保持一致”。

本资料基本内容：（1）MCA系统电梯构成和技术特点。

（2）安装部分。

电气回路图的使用说明；控制柜及轿顶电器箱等重要电气部分的名称、功能介绍；工程大、细线及地线的安装等。

（3）调试部分。

运行前需进行检查的电梯各项安装情况，控制柜绝缘测试、低速试运行、永磁同步门机的调试运行、层高测定操作、高速运行调试、平层精度调整等。

发至：设计类文档接收组(电气) [√]; 设计类文档接收组(机械) [ ]; 设计类文档接收组(机电一体化) [ ]; 其他：一、MCA电梯的技术概述.......................................................................................................错误！未定义书签。

1.1技术构成及特点 (4)1.2变频器控制系统的构成 (4)1.3微机构成及特点 (7)1.4速度控制部分的构成 (8)1.5MCA电梯的规格..........................................................................................................................................错误！未定义书签。

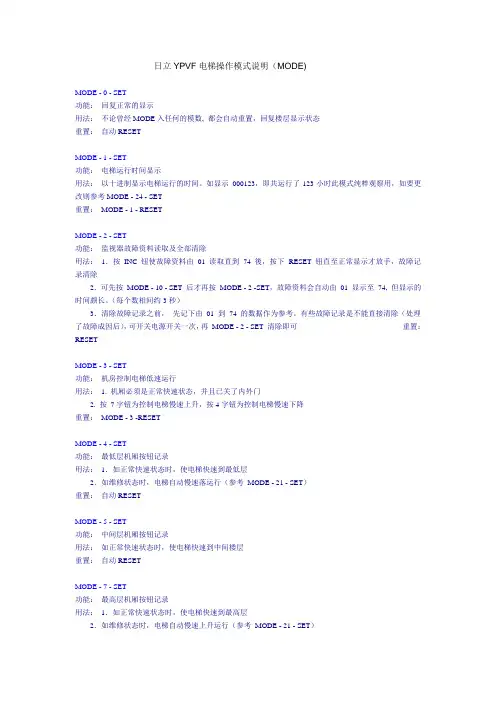

日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置：MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按MODE - 10 - SET 后才再按MODE - 2 -SET，故障资料会自动由01 显示至74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由01 到74 的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置：RESETMODE - 3 - SET功能：机房控制电梯低速运行用法：1. 机厢必须是正常快速状态，并且已关了内外门2. 按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按MODE - 10 - SET 后才再按MODE - 2 - SET，此时故障资料会自动由01 显示至74, 但显示的时间颇长。

永大日立电梯模式详解MODE 详解设置操作步骤注释1 MODE－1－SET 电梯走行时间读出2 MODE－2－SET 读出故障码重复INC至99 逐条读出持续RESET 5秒清除故障码3 MODE－3－SET 机械室低速运行持续按7键低速向上持续按4键低速向下4 MODE－4－SET 机械室最下阶车厢登录5 MODE－5－SET 机械室中间阶车厢登录6 MODE－6－SET－楼层号－SET 机械室任意阶车厢登录7 MODE－7－SET 机械室最上阶车厢登录8 确定DLS,XFML,XSDSD1皆有力阶高测定运转DIP SWTCH1,PIN1 ONMODE－11－SET－RESET（至启动）－完成后RESETDIP SWTCH1,PIN1 OFF13 MODE－13－SET 载重110％检测无效（自动RESET）14 MODE－14－SET SDS ON测试（行走一次后自动恢复）21 MODE－21－SET 机械室叫车登录，连续运行用可重复操作MODE4,MODE5,MODE6,MODE7之功能22 MODE－22－SET－位址－SET主MICON记忆体DATA读出INC/DEC（累加/累减SHIFT键）相邻位址的DATA被读出A/D（ADDRESS/DATA切换显示）24 DIP SW1 PIN1 ON走行时间改写MODE－24－SET－欲改时间（十进制）－SET－MODE RESET DIP SW1 PIN1 OFF（位址累加/累减（INC/DEC）按SHIFT）25 MODE－25－SET 电梯行走次数读出26 DIP SW1 PIN1 ON走行次数改写MODE－26－SET－欲改次数（十进制）－SET －MODE RESET DIP SW1 PIN1 OFF(位址累加/累减（INC/DEC）按SHIFT)27 MODE－27－SET 显示目前的电梯速度33 DIP SW1 PIN1 ON更改或读取从MICON之EEPROM参数MODE－33－SET－**** SET(欲改资料的位址)－**SET(新资料位址)－INC/DEC－MODE RESETDIP SW1 PIN1 OFF FFB要OFF/ON一次34 将车厢内载重设定为0％DIP SW1 PIN1 ON且切E.STOP 0%起到补偿MODE－34－SET DIP SW1 PIN OFF35 将车厢内载重设定为100％DIP SW1 PIN1 ON 且切E.STOP 100%起到补偿MODE－35－SET DIP SW1 PIN1 OFF40 MODE－40－SET 显示此电梯的速度上限44 DIP SW1 PIN1 ON烧录主MICON EEPROMMODE－44－SETPC开始执行DOWNLOAD主MICON EEPROM模式DIP SW1 PIN1 OFF45 DIP SW1 PIN1 ON烧录从MICON EEPROMMODE-45-SETPC开始执行DOWNLOAD从MICON EEPROM模式DIP SW1 PIN1 OFF46 MODE-46-SET 读取主MICON EEPROMPC开始接收主MICON EEPROM资料47 MODE-47-SET 读取从MICON EEPROMPC开始接收从MICON EEPROM资料50 MODE-50-SET ACD运转方式许可码显示53 DIP SW1 PIN1 ON UP运转时着床水平调整，每增加0020H，Cage则升高1MMMODE-53-SET-欲更改参数-SET-MODE RESETDIP SW1 PIN1 OFF54 DIP SW1 PIN1 ON DOWN运转时着床水平调整，每增加0020H，Cage则下降1MMMODE-54-SET-欲更改参数-SET-MODE RESETDIP SW1 PIN1 OFF60 MODE-60-SET 时间显示（时，分，秒各两位）61 MODE-61-SET 日期显示（年，月，日各两位）62 DIP SW1 PIN1 ON标准时间设定（十进制）MODE-62-SET-欲设定时间-SET-MODE RESETDIP SW1 PIN1 OFF63 DIP SW1 PIN1 ON标准日期设定（十进制）MODE-63-SET-欲设定日期-SET-MODE RESETDIP SW1 PIN1 OFF65 MODE-65-RESET(5秒) 走行时间消除66 MODE-66-RESET(5秒) 走行次数消除77 E.STOP SW ON,DIP SW1 PIN1 ON阶高TABLE资料消除MODE-77-RESET(5秒)DIP SW1 PIN1 OFF,E.STOP OFFEE DIP SW1 PIN1 ON更改主MICON之EEPROM参数MODE-EE-SET-欲改资料的位址-SET-新资料-SET-INC/DEC-MODE RESET DIP SW1 PIN1 OFFFO MODE-FO-SET-主MICON开始传递显示至HLAN电梯FFB电源要OFF/ON一次烧录HLAN DOT-MATRIX之显示字型。

产品简介：1) MODE 0 SET 在该状态时，层楼位置和电梯运行状态交替显示。

电梯运行状态，左边LED显示的是一些特殊的运行模式， MODE 0 SET还对门止动、消除110％开关测试、SDS开关测试、专用等功能进行复位。

2）MODE 1 SET 3）MODE 2 SET 故障码和故障排列位置交替显示。

为避免两者显示混淆，将排列位置按A1~A9，b0~b9，C0~C9，d0~d2显示。

用INC/ST键，可以对排列位置循环向后增加；用SET键，可以对排列位置循环向前减少。

4）MODE 3 SET 机房检修。

按住INC/ST键，则检修上行，按住SET键，则检修下行。

这时LED的显示同0状态时的显示。

5）MODE 4 SET 置故障检查标志。

执行一次后，自动消除该功能。

6）MODE 8 SET 门止动功能。

在快车状态下，进入该状态，门停止开关。

这时显示的内容同0状态时的显示。

要取消该功能时，可以进入MODE 0 SET，或者将电梯置于非正常服务状态，如检修等。

7）MODE 11 SET 层高测定功能。

进入该状态后，并且电梯在最低层时，按住INC/ST键直到电梯关门起动，层高测定开始，显示同0状态。

退出该状态时，取消层高测定功能。

8）MODE 13 SET 取消110％开关保护测试，快车状态下有效。

显示的内容与0状态相同。

电梯完成一次测试后自动取消该功能，要再进行一次取消110％开关测试，需要重新操作MODE 13 SET。

可以用MODE 0 SET来取消该功能。

9）MODE 14 SET SDS 开关测试，快车状态有效。

显示的内容与0状态相同。

电梯完成一次测试后自动取消该功能，要再进行一次取消SDS开关测试，需要重新操作MODE 14 SET。

可以用MODE 0 SET来取消该功能。

10）MODE 15 SET 专用功能，只在快车状态有效。

显示的内容与0状态相同。

输入层楼信号后，按住INC/ST或轿内关门按钮，可使电梯关门运行，功能与一般的专用功能一样。

永大日立电梯按键说明MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：远疪ESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法：1．按INC 钮使故障资料由01 读取直到74 後，按下RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除（处理了故障成因后），可开关电源开关一次，再MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了内外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

日立YPVF电梯操作模式说明（MODE)MODE - 0 - SET功能：回复正常的显示用法：不论曾经MODE入任何的模数, 都会自动重置，回复楼层显示状态重置：自动RESETMODE - 1 - SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。

如显示 000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE - 24 - SET重置： MODE - 1 - RESETMODE - 2 - SET功能：监视器故障资料读取及全部清除用法： 1．按 INC 钮使故障资料由 01 读取直到 74 後，按下 RESET 钮直至正常显示才放手，故障记录清除2．可先按 MODE - 10 - SET 后才再按 MODE - 2 -SET，故障资料会自动由 01 显示至 74, 但显示的时间颇长。

（每个数相间约3秒）3．清除故障记录之前，先记下由 01 到 74 的数据作为参考。

有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再 MODE - 2 - SET 清除即可重置： RESETMODE - 3 - SET功能：机房控制电梯低速运行用法： 1. 机厢必须是正常快速状态，并且已关了外门2. 按 7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置： MODE - 3 -RESETMODE - 4 - SET功能：最低层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考 MODE - 21 - SET）重置：自动RESETMODE - 5 - SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE - 7 - SET功能：最高层机厢按钮记录用法： 1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考 MODE - 21 - SET）重置：自动 RESETMODE - 10 - SET功能：监视器故障资料自动读取用法：先按 MODE - 10 - SET 后才再按 MODE - 2 - SET，此时故障资料会自动由 01 显示至 74, 但显示的时间颇长。

•电梯操作模式概述•MODE基本操作•MODE功能详解•MODE操作注意事项目•MODE在实际应用中的案例分析•总结与展望录电梯操作模式概述MODE功能及作用MODE功能日立YPVF电梯的MODE功能主要用于电梯的调试、检修、正常运行等操作模式的切换。

作用通过MODE功能，可以方便地选择电梯的运行模式，以满足不同场景下的使用需求，同时提高电梯的运行效率和安全性。

适用范围与使用场景适用范围MODE功能适用于日立YPVF电梯的所有型号和规格。

使用场景在电梯安装、调试、检修、维护等过程中，需要使用MODE功能进行操作模式的切换。

同时，在电梯正常运行时，也可以通过MODE功能选择不同的运行模式，以适应不同的客流和运输需求。

•操作界面：日立YPVF电梯的操作界面通常包括一个液晶显示屏和多个按键。

液晶显示屏用于显示电梯的运行状态、楼层信息、故障提示等内容，而按键则用于进行各种操作。

1 2 3显示内容：在操作界面中，可以显示以下内容电梯当前所处的楼层和运行状态（如上行、下行、停止等）。

电梯的运行模式（如自动、手动、检修等）。

电梯的故障提示和故障代码（如有故障发生）。

其他相关信息（如电梯载重、运行速度等）。

MODE基本操作进入MODE方法将电梯置于检修状态，确保安全。

按下控制柜上的“MODE”键，进入MODE 操作界面。

通过上下箭头键选择需要进入的MODE模式。

退出MODE方法在MODE操作界面下，按下“MODE”键即可退出当前模式。

若长时间未进行任何操作，系统将自动退出MODE模式。

用于输入数字或选择菜单项。

MODE 内各功能键介绍“NUM”键用于进入或退出功能菜单，以及确认操作。

“FUNC”键用于清除输入或返回上一级菜单。

“CLR”键用于在菜单项或参数之间进行上下移动。

上下箭头键用于在参数或选项之间进行左右移动。

左右箭头键用于确认输入或选择。

“ENTER”键MODE功能详解故障代码查询与清除故障代码查询在MODE模式下，通过特定的按键组合可以进入故障代码查询界面，显示电梯的故障代码及描述，帮助维修人员快速定位问题。

日立电梯的调试资料II. V/F型电梯操作盘 (AmmumciatorII.1 V/F电梯直接将 MTC 装于主电路板 INV-MPU 之上,能进行数据观察、数据值之制定、故障之检测、电梯控制调整等多项工作II.2 操作盘有下列功能:a. 显示电梯情况 (例:位置、运行方向等b. 制定各项数据,对电梯进行调整及试验性运行c. 各项有关电梯程序,例如在机房进行慢速运行、楼层高度测定等d. 电梯内产生各项数据的检验及测定 (特别是故障代号码II.3 为操作盘的安排而在操作盘下方另有六个七割管排成一横列作为显示器, 这些七割管的右下角还有一小数点,在 V/F电梯中这些小数点另有用途以下各段将作进一步详细解释II.4 正常的显示:如将最左的一个七割管编号为 1, 然后躺方依次编为 2,3,4,5,6, 则 1号七管用来显示电梯运行方向 , 第 2、第 3号七割管用来显示电梯所在的楼层, 设电梯在第 23层, 第 4号七割管显示电脑情况不正常, 而 VTCD 表示副电脑不正常, 显示野间歇方式, 每次持续 1.5秒 ; 第 5、 6号七割管显示‘ 故障码’ , 故障码以八个为一组, 按八位元分配如下:10~17、 20~27、 30~37、 40~47、 50~57、 60~67、 70~77、 80~87,详细解释见后。

如有故障,只须根据所示数值从故障表即可获悉故障为何种类。

显示情况如所示,假设数值为 62,从故障码可知是同步位置不正常的故障II.5 操作方法:首先根据我们的需求,选择一个适当的模式数,模式数从 0开始至 69,但其中有不少是空置的,例如 8,17,25,33,44,49,58,69 等。

根据图一,先按‘ 模式’ 键,然后根据实际需求将模式数打入 (例如模式数为 3,按‘3’ 键即可 ,接着按‘ 置入’ 键。

显示器方面反应:当按下‘ 模式’ 键后,原来各项正常显示立即消失,当按下模式数时,模式数即在方出现然后向左移位, 由于模式数只是一个两位数,响应由 (5、 (6两个七割管显示,但这只告诉使用者在输入模式数时有无按错,如使用者发现显示数与打入模式数相同,即可按‘ 置入’ 键,使电脑进入这项模式, 此时模式数自动消失, 而显示器将按照该项模式而作茧自缚出各项相应指示。
