关于1：10000地形图航测外业的调绘方法近年来，我国经济建设不断发展，包括城镇建设、国防建设、矿山建设、铁路建设、水利建设等建设活动均日渐活跃，而1：10000地形图作为这些建设工程勘察、规划、研究等方面不可或缺的重要参考依据，因此对1：10000地形图展开系统分析对于提升建设工程质量具有重要的基础保障性作用。
本文针对1：1万地形图航测外业调绘方法展开分析，旨在为相关研究提供些许参考作用。
标签：1：10000地形图航测外业调绘为满足经济建设需要，强化基础测绘工作的意义重大[1]。
1：1万地形图为城镇建设、国防建设、矿山建设、铁路建设、水利建设等建设活动在建设工程勘察、规划、研究等方面不可或缺的重要参考依据[2]。
随着测绘技术的不断完善，航测外业调绘的方式也不再唯一，具体的测绘方式应当结合地形图的具体要求、用途、以及项目设计方案来确定。
1像片控制测量1.1准备工作这一阶段首先要进行人员安排、资料及设备的准备等工作。
这其中人员安排的工作环节具有很大意义，首先调派至少两名具备较强刺点能力且具备一定经验的人员作为核心工作人员，此外还要安排对内业数据处理具有扎实掌握的测绘工作者，因当前像片控制策略大多采用GPS技术，因此掌握GPS数据处理技术对于确保测绘质量来说，具有较大意义。
除以上人员外，对于其余测绘工作者的技术要求就相对较低，也可根据实地要求，安排经简单培训的临时测绘人员。
当人员安排完毕后，准备所需设备、资料、仪器以及车辆等。
并根据资料、仪器、车辆的准备情况，列出清单，以备测绘前后的清点。
1.2像片控制点布设由预先安排的核心测绘人员根据设计书确定测区像片控制点，并进行统一的控制点布设，利用影像标注技术，标注于地形图上。
像片控制点的绘制需要选取具备丰富工作经验的核心绘图人员进行操作，这样可大大提高操作效率，事半功倍，从而为作业安排、质量控制起到更为高效的参考价值[3]。
像片控制点的布点图应当包含1：10万图廓图号、位于测区范围中的1：1万图廓、航线以及航线号、地形类别、所布设的像片控制点以及控制点所在的主片像片号和区域网号等多项内容。

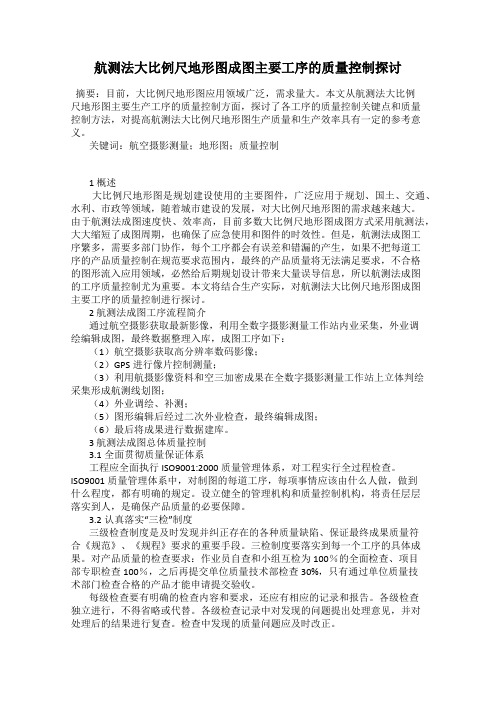

航测法大比例尺地形图成图主要工序的质量控制探讨摘要：目前，大比例尺地形图应用领域广泛，需求量大。
本文从航测法大比例尺地形图主要生产工序的质量控制方面，探讨了各工序的质量控制关键点和质量控制方法，对提高航测法大比例尺地形图生产质量和生产效率具有一定的参考意义。
关键词：航空摄影测量；地形图；质量控制1 概述大比例尺地形图是规划建设使用的主要图件，广泛应用于规划、国土、交通、水利、市政等领域，随着城市建设的发展，对大比例尺地形图的需求越来越大。
由于航测法成图速度快、效率高，目前多数大比例尺地形图成图方式采用航测法，大大缩短了成图周期，也确保了应急使用和图件的时效性。
但是，航测法成图工序繁多，需要多部门协作，每个工序都会有误差和错漏的产生，如果不把每道工序的产品质量控制在规范要求范围内，最终的产品质量将无法满足要求，不合格的图形流入应用领域，必然给后期规划设计带来大量误导信息，所以航测法成图的工序质量控制尤为重要。
本文将结合生产实际，对航测法大比例尺地形图成图主要工序的质量控制进行探讨。
2 航测法成图工序流程简介通过航空摄影获取最新影像，利用全数字摄影测量工作站内业采集，外业调绘编辑成图，最终数据整理入库，成图工序如下：（1）航空摄影获取高分辨率数码影像；（2）GPS进行像片控制测量；（3）利用航摄影像资料和空三加密成果在全数字摄影测量工作站上立体判绘采集形成航测线划图；（4）外业调绘、补测；（5）图形编辑后经过二次外业检查，最终编辑成图；（6）最后将成果进行数据建库。
3 航测法成图总体质量控制3.1全面贯彻质量保证体系工程应全面执行ISO9001:2000质量管理体系，对工程实行全过程检查。
ISO9001质量管理体系中，对制图的每道工序，每项事情应该由什么人做，做到什么程度，都有明确的规定。
设立健全的管理机构和质量控制机构，将责任层层落实到人，是确保产品质量的必要保障。
3.2认真落实“三检”制度三级检查制度是及时发现并纠正存在的各种质量缺陷、保证最终成果质量符合《规范》、《规程》要求的重要手段。

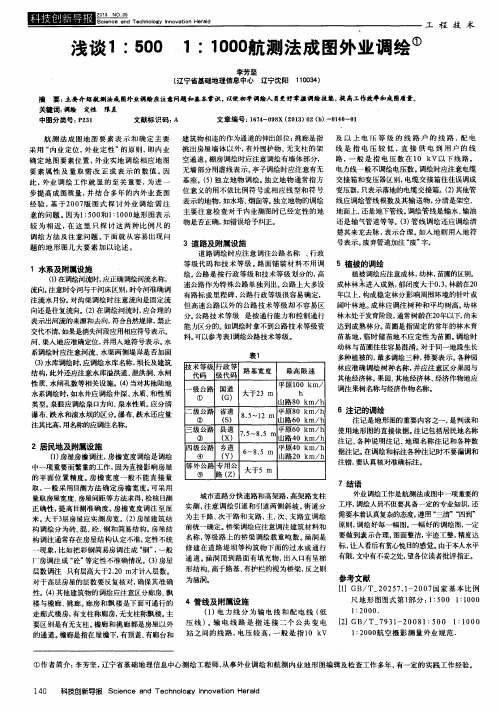

大比例尺航测地形图外业调绘应注意的问题利用航空摄影测量方法测绘1:500 1:1000 1:2000大比例尺地形图，具有成图周期短、测量成本相对较低、地图要素表示详实等优点，所以在测绘生产中得到普遍应用。
航测法成图地图要素表示和确定主要采用“内业定位，外业定性”的原则，即内业确定地图要素位置、形状、走向和范围，外业实地调绘相应地图要素属性及量取需改正或表示的数值。
外业调绘直接影响地形图成图精度和成图效果，为进一步提高成图质量，结合多年的检查情况，基于2007版图式探讨外业调绘需注意的问题：一、房屋房檐宽度量取房檐宽度量取直接影响房屋的平面位置精度，调绘中首先核实内业房顶边缘线是否采集正确，在进行量测房檐，房檐宽度一般不能直接量取，只能采用目测方法确定房檐水平投影位置量取房檐宽度。
地面有屋顶“滴水线”时可以参考“滴水线”宽度量取，没有“滴水线”时反复目测房檐水平投影位置，取平均数作为房檐宽度，必要时通过量取房屋宽度、房屋间距、房屋与周边明显地物距离，检测房檐宽度正确性。
成果检查中发现，房屋间距精度超限，大多都是房檐改正不对产生的，所以，外业房檐宽度量取必须保证准确。
二、房屋建筑结构和房屋层数房屋建筑结构分为砖木（石）结构、砖混结构和钢筋混凝土结构、钢结构和简易结构。
砖木结构房屋（砖），指用砖墙或砖柱木屋架作为主要承重结构的建筑，像大多数农村的屋舍、庙宇等；砖混结构房屋（混），指用砖墙或砖柱、钢筋混凝土楼板（屋顶）作为主要承重构件的建筑，像老式5层以下楼房、新式农村住宅和一般厂房车间等；钢筋混凝土结构房屋（砼），指主要承重构件包括拄、梁、板全部采用钢筋混凝土建筑，像大型公共建筑、工业建筑和高层建筑等。
钢结构房屋（钢），指主要承重构件全部采用钢材制作的建筑，像大跨度、高净空或超高大型建筑，像体育场（馆）、展览馆、摩天大楼等。
简易结构房屋（简），指以砖、木、竹、土坯、铁皮、复合彩钢为材料建造的房屋，屋顶大多是木板或石棉瓦，不能承重，像工地临时房屋、工厂简易仓库、农村院落低矮房屋等。
野外必备啦！大比例尺地形图野外调绘方法技巧引言在执行某项大比例尺测图任务的过程中，我们总结以往野外调绘经验并结合该项任务的实际情况，摸索出了一套新的适用于大比例尺地形图野外调绘的方法和技巧，经过在实际作业过程中的应用，发现该方法行之有效，希望能给大家提供借鉴。
1 野外调绘前的准备工作（1）检查随身携带的装备是否齐全。
常用的装备有7.5米钢卷尺、30米大卷尺、红笔、黑笔、调绘夹、照相机等。
（2）打印调绘原图。
包括套合矢量的影像图一份、矢量图一份。
（3）熟知所要调绘的图幅。
野外调绘前要清楚图内有哪些地物要素需要重点查看，外业时做到有的放矢，提高作业效率。
（4）计划·线。
根据自身业务特点和测区实际，计划野外调绘的行走·线，确保图上要素和野外地物有对应、不丢，尽量减少走回头·。
2 野外调绘的方法和技巧2.1 掌握好野外调绘的基本顺序进入测区后，先找到自己在调绘片上的λ置，然后按照规划好的·线进行调绘。
一是由高到低。
到一处，首先调绘高处的地物，如电力线；然后再调绘地面上的地物，如独立房屋。
二是由近及远。
先将近处的地物要素，如道·的属性、房檐改正等认真核实；然后对较远的、宏观的地物，如面状植被、独立地物等进行重点标记。
三是做好标识。
为了避免调绘时遗地物，可以将已经调绘过的地物用红笔打勾，遇到难以辨别或者存在疑问的地物，不能确定其属性时，可以用照相机从不同角度进行拍照，返回后及时请教解答。
2.2 把握好野外调绘的基本原则野外调绘过程中应把握好三条基本原则。
首先是勤走，一定要保证图内的一处都走到看到，不能想当然的认为哪些地方有地物，不需要去看。
有可能你去到的地方就存在内业判的地物或者新增的地物；二是要多问，野外调绘时会遇到许多我们从δ见过的地物，一定要多问问当地的居民，确保调绘准确无误；三是要善记，野外调绘的地物属性要记到调绘片上，地物较多较密时，更要字迹工整，书写认真，做到易于识别。
城市大比例尺地形图外业调绘及质量控制摘要：本文结合多年的工作实践，介绍了大比例尺地形图外业调绘的基本要求和方法及调绘过程中应重点注意的问题，并对作业质量控制进行了阐述。
关键词：大比例尺地形图；外业调绘；质量控制Abstract: this paper combined with years of the working practice, this paper introduces the large scale topographic map field adjustable painting of basic requirements and methodsAnd in the process of the draw attention should focus on the problems, and quality control work are presented in this paper.Key words: the large scale topographic map; Field adjustable draw; Quality control1引言近年来，随着城市建设的快速发展，城市规模不断扩大，原有大比例尺地形图现势性和覆盖范围已经远远不能满足城市规划、建设、发展和信息化管理的需要，迫切需要对原有地形图进行更新测绘。
目前大比例尺地形图主要为1：500、1：1000、1：2000比例尺图，其成图方法基本采用的是航测法，其中外业调绘是航测法成图过程中很重要的工作，它是内业测图、编辑的基础资料，是内业测绘地物、地貌元素的主要依据，外业调绘质量的好坏将直接影响到成图质量，因此必须做好外业调绘工作，严格质量检查，确保成图质量。
2大比例尺地形图外业调绘2.1调绘基本要求1）准确性要求调绘的地物、地貌元素位置、性质、特征准确，描绘地物的方向准确，地理名称调查准确，补测新增地物及量测的各种数据准确，各类符号、线划运用准确。
探索大比例尺航测数字化成图方法摘要：近年来随着经济的飞速发展，建筑乃至城市规划得到了极大的进步，因此航测数字成图为城市规划乃至大比例成图起到了极大的帮助，本文通过对某镇进行大比例尺调绘成图，分析了大比例尺航测数字化成图方法，供大家参考。
关键词：某镇；数字线画图；航测调绘随着社会经济不断发展和科学技术不断进步，测绘技术水平迅速提高，测绘行业在国民经济建设中的地位显得极为重要。
航测以其具有宏观、快速、准确、现势性等特点，为高质量、高效率测制大比例尺地形图奠定了基础。
在进行大量地籍测绘工作时，摄影测量方法是一种经济合理的好方法，而航测数字线画图外业调绘成图是大比例尺航测制图过程中十分关键的一环。
1区域概况本文涉及位置在河北廊坊市西北部的某镇，隶属廊坊市广阳区，西部和北部与北京大兴区的朱庄乡、采育乡、安定乡接壤，东距廊坊市区12公里。
京山铁路、廊京路、万桐路、采信路横贯某镇全境，交通便利。
某镇域面积为89.2平方公里，耕地面积4675.82公顷。
2理论方法步骤2.1外业实地核实测量2.1.1现状地物地貌要素的核实确认。
根据内业完成的数字线画图对内业判读的现状地物地貌要素进行核实和确认。
对内业已经确认、直接标绘上图的地物地貌要素，需外业核实确认，对内业不能确定的地物地貌要素，需外业实际调绘上图。
主要包括：居民地及垣栅；工矿建（构）筑物；交通及附属设施；管线及附属设施；熟悉及附属设施；境界；地貌地质；植被；地理名称及注记。
2.1.2新增及变化地物的补测和判绘。
在外业调查中，发现实物与数字线画图不一致的地方，确定为新增或变化地物，对其进行补测和判绘。
对新增变化地物的补测可采用GPS、全站仪等全野外测绘的方法进行实地补测，补测的原始数据进行保存，补测的内容做好记录；对新增变化地物的判绘是根据相关地物的位置关系，确定新增及变化地物的图上位置，并判绘上图。
2.1.3房檐改正。
航空摄像时从空中获取影像，但是在图像上只有房顶的多边形信息，要得到房屋基地多边形，必须要进行房檐改正。
大比例尺航测地形图外业调绘航测法成图地图要素表示和确定主要采用“内业定位，外业定性”的原则，即内业确定地图要素位置、形状、走向和范围，外业实地调绘相应地图要素属性及量取需改正或表示的数值。
一、实习目的掌握航空像片调绘的基本原理和方法。
二、原理和方法1．原理像片调绘是航空摄影测量工作的一部分，主要为航测内业提供调绘像片。
像片调绘包括判读、调查、绘注等项内容。
判读，是根据像片上的影像识别目标。
判读的内容主要是地物，包括独立地物、居民地、道路、水系和植被等，以及不能用等高线表示的特征地貌和土质。
判读时，要根据测图比例尺和测区特点，对地物地貌进行适当的综合取舍。
调查，是实地搜集像片上没有影像的制图要素，其主要内容包括调查各种地理名称(山名、江河名、居民地名等)，量测必要的比高及其他说明注记，以及补测航摄后的新增地物和像片上影像不清晰的地物。
绘注，是把经过判读、调查中确定选取的地物地貌和注记，用规定的符号和颜色描绘在像片上，片与片之间要接好边，使调绘像片的内容符合地形图的要求。
2．方法像片调绘有全野外调绘和综合判绘两种方法。
野外调绘一般与像片控制测量工作同时实施。
先在室内描绘调绘工作边，然后拿像片到实地对照、调查、量测，并用铅笔将地物地貌绘注在像片上，最后在室内按规定的颜色进行着墨整饰和接边。
这种方法准确、可靠，但劳动强度大。
室内判绘，首先应搜集测区有关资料，制作典型地区调绘样片，参考调绘样片和其他有关资料，利用判读仪器或立体侧图仪器进行判绘，最后到实地对判绘成果进行检核和补绘。
这种方法充分利用了已有地形资料，效率高，劳动强度小。
但是，只有像片的地面分辨率、判读仪器和参考资料满足一定条件，以及判绘者有较丰富的经验时，才能取得较好的室内判绘效果。
3．判读标志航空像片是在航空遥感平台上通过摄影机所获得的可见光和红外光的光学摄影像片。
它采用中心投影方式成像，对于没有经过正射纠正的像片，受中心投影的控制，其边缘分布物体，常发生误差和畸变。
从航空像片上可以看到地物的顶部轮廓，这与日常生活中观察目标地物的视角不同。
航空像片解译，需要利用熟悉的区域和熟悉的地物类型进行练习，掌握认识目标物顶部形态的技巧。
像片的判读标志又称解译标志，它是指能够反映和表现目标地物信息的遥感影像的各种特征，这些特征能帮助判读者识别遥感影像上目标地物或现象。
解译标志分直接判读标志和间接判读标志。
航空像片的判读通用的方法有两种：（1）直接判读：通过上述影像的判读标志直接辨认他物并解译内容。
（2）逻辑推理与宏观分析：在直接判读的基础上，分析这些影像特征所反映的地物之间的内在联系，并在逻辑推理的基础上，进一步对影像特征之间的关系进行宏观规律的分析，通常要用几张或十几张航片结合起来进行分析。
只有掌握了宏观规律以后才能理解局部的影像特征。
任何遥感影像的解译结果都必须经过一定的野外校核和检查，以检查其分类程度和制图程度的准确性。
三、实习步骤本次航空像片调绘采用室内与野外结合的调绘方法。
具体工作实习步骤一般可分为准备工作（准备阶段）、室内判读与描边、野外工作（野外调查、量测等）、室内清绘和整理。
1．准备工作包括工具准备和资料准备。
准备的工具包括放大镜、调绘底片、皮尺、钢尺、像片夹和绘图工具等。
2．室内判读与描图在室内首先应建立航片判读的标志，即根据已经对研究区域的了解，识别像片上目标的位置、形状、大小及其性质，依据主要是独立地物、居民地、道路、水系和植被等判读的内容，进行判读标志的建立。
在建立判读标志的基础上，利用目视和放大镜镜进行室内判读。
进行室内判读的原则是从整体到局部、从已知到本知、从宏观到微观。
根据这样的原则，进行室内判读的顺序是由水系入手，根据水系的位置和流向确定分水岭和流域范围，从而判读区域内的高低地势。
之后进行平原和山地，以及林地和农田的划分，从而划分出大的地貌单元。
然后进行居民点和道路的判读，将自然景观和人文景观划分开。
在室内判读时，将透明纸固定在像片上，按照室内判读结果，判读地物类型，勾绘地物边界，形成调查底图（注意标注室内判读难点和疑点），并拟定野外核查的路线。
3．野外核查在实地调查各种地理名称(江河名、街道名、居民地名等)，量测必要的比高及其他说明，将其标注在野外调查底图上。
并在野外调查底图上补测航摄后的新增地物和像片上影像不清晰的地物。
对比实地，核查室内判读正误，尤其注意室内判读中难点和疑点的实地核对。
4．室内清图和整理在室内按照制图规范（字体、大小、线型、图例等），完成调查底图的清绘工作，整理野外调查资料和图件等工作。
外业调绘需注意的问题：一、房屋房檐宽度量取房檐宽度量取直接影响房屋的平面位置精度，调绘中首先核实内业房顶边缘线是否采集正确，在进行量测房檐，房檐宽度一般不能直接量取，只能采用目测方法确定房檐水平投影位置量取房檐宽度。
地面有屋顶“滴水线”时可以参考“滴水线”宽度量取，没有“滴水线”时反复目测房檐水平投影位置，取平均数作为房檐宽度，必要时通过量取房屋宽度、房屋间距、房屋与周边明显地物距离，检测房檐宽度正确性。
成果检查中发现，房屋间距精度超限，大多都是房檐改正不对产生的，所以，外业房檐宽度量取必须保证准确。
二、房屋建筑结构和房屋层数房屋建筑结构分为砖木（石）结构、砖混结构和钢筋混凝土结构、钢结构和简易结构。
砖木结构房屋（砖），指用砖墙或砖柱木屋架作为主要承重结构的建筑，像大多数农村的屋舍、庙宇等；砖混结构房屋（混），指用砖墙或砖柱、钢筋混凝土楼板（屋顶）作为主要承重构件的建筑，像老式5层以下楼房、新式农村住宅和一般厂房车间等；钢筋混凝土结构房屋（砼），指主要承重构件包括拄、梁、板全部采用钢筋混凝土建筑，像大型公共建筑、工业建筑和高层建筑等。
钢结构房屋（钢），指主要承重构件全部采用钢材制作的建筑，像大跨度、高净空或超高大型建筑，像体育场（馆）、展览馆、摩天大楼等。
简易结构房屋（简），指以砖、木、竹、土坯、铁皮、复合彩钢为材料建造的房屋，屋顶大多是木板或石棉瓦，不能承重，像工地临时房屋、工厂简易仓库、农村院落低矮房屋等。
房屋结构调注通常存在房屋结构认定不准，定性不同一现象，比如把彩钢简易房调注成“钢”，一般厂房调注成“砼”，农村院落低矮房屋调注成“砖”等误调情况。
房屋层数房屋总层数：房屋总层数为地上层数和地下层数之和。
采光窗在室外地坪以上的层数为自然层，采光窗在地坪以下的为地下层，层高大于2.20米计入层数。
房屋层按楼板、地板结构分层。
阁楼、装饰性塔楼以及突出屋面的楼梯间、水箱间不计房层数。
房屋层数调绘应该注意以下几点：1、按层高大于2.20米计算层数；2、地势起伏地段依地势而建的楼房，往往有台上和台下建筑，台下建筑，容易漏调；3、厂房、锅炉房、仓库等房屋层较高，需进行近距离观看，以实际楼板区分层数；4、采光窗在室外地坪以上的半地下室，其室内层大于2.20米按地上层调绘。
廊房、飘楼与檐廊、挑廊廊房和飘楼是下面可通行的走廊式楼房，有支柱称廊房，无支柱称飘楼。
主要区别是有无支柱。
檐廊和挑廊都是房屋以外的通道。
檐廊是指在屋檐下，有顶盖、有廊台和建筑物相连的作为通道的伸出部位；挑廊是指挑出房屋墙体以外，有外围护物、无支柱的架空通道（进入房间、或观景台）。
露天货场露天货场有两种情况，高出地面的平台用实线表示轮廓，加注“货栈”；无平台的用地类界表示，加注“货栈”。
货场上有遮雨挡光的棚房按棚房调绘。
厕所厕所是指独立、完整、固定及有方位意义的厕所。
一般只表示公共厕所、厂矿及学校院内固定厕所，居民地院落内、外搭建厕所不表示。
亭亭是指花园、公园或娱乐场所中，供游乐、休息或装饰性的，有顶无墙建筑。
建筑顶上的“观景亭”不表示，只表示相应建筑。
围墙围墙是指用土或砖、石砌成的起封闭阻隔作用的墙体。
石块、砖头堆摞起的隔断或用构件连接的隔断不是围墙，其具体表示方法依据设计而定，或表示成篱笆或用地类界表示。
铁丝网铁丝网是指由铁丝组成的起封闭阻隔作用的障碍物。
但由固定支柱和铁质网状构件组成的隔断应该用栏杆表示，如高速公路、铁路等护栏。
门顶、雨罩门顶、雨罩区别调绘，雨罩加注“雨”，门墩和支柱应实测，“门斗”按房屋表示。
交通公路按行政等级分为国道、省道、县道、乡道及其他公路、专用公路；高速公路作为特殊公路单独列出。
公路按技术等级分为高速公路、一、二、三、四级公路和等外公路。
公路上大多设有路标或里程碑，公路行政等级很容易确定，但高速公路以外的公路技术等级却不容易区分。
公路技术等级是按通行能力和控制通行能力区分的，通行能力是由设计速度、路基宽度、建设材料等因素决定的。
严格的讲只有公路管理部门准确掌握着所辖道路的技术等级，但往往调绘时拿不到公路技术等级资料。
这时可以参考下表调绘公路技术等级。
城市道路分快速路和高架路，高架路支柱实测，注意调绘引道和引道两侧斜坡。
街道分为主干路、次干路和支路，主、次、支路宜调绘前统一确定。
机耕路（大路）新版图式不再提“大车路”，机耕路没有路基，调绘时注意根据路面宽度。
铁路平交道口的栏木往往漏调。
桥梁、涵洞桥梁是供铁路、道路、行人、渠道、管线等跨越河流、山谷或其他交通线的建筑物。
调绘时注意区分桥梁类型和使用目的。
基本特征是有跨越结构、支座、桥墩、桥台和围护设备，跨度大于8米。
涵洞是修建在道路堤坝等构筑物下面的过水或通行通道。
涵洞顶到路面有填充物，出入口有呈梯形结构。
涵洞单孔宽度小于5米，双孔宽度小于8米，调绘时极易同小型桥梁混淆。
电力线及附属设施电力线分为高压输电线和配电线，高压输电线一般不调绘输电电压。
如要求调绘输电电压可根据绝缘子（瓷瓶））、干型、档距进行判断。
东北电网高压输电线路电压主要有500kv、220 kv、110 kv、3.5 kv 、10 kv和6.6 kv。
看绝缘子：每个绝缘子承受电压1～2万伏，通常500kv28片左右、330 kv19片左右、220 kv14片左右、110 kv 7到8片、35kv3片、10 kv和6.6 kv以下1片；看电杆和铁塔：电杆越高电压越大，铁塔越大电压越大，杆塔有时标注电压；看档距：导线之间距离12、9、6、4米，分别是500kv、330 kv、220 kv、110 kv 、10 kv 和6.6 kv；看导线分裂数：500kv为四分裂导线、220 kv多用两分裂导线、110 kv多用一根导线。
注意电缆交接箱和变压器区别，电缆交接箱往往误调成变压器，只表示落地的电缆交接箱。
成林、幼林和苗圃成林林木进入成熟，郁闭度大于0.3，林龄在20年以上，构成稳定林分（林分指内部特征大体一致而与临近地段有明显区别的一片林子）影响周围环境的针叶或阔叶林地。
幼林林木处于发育阶段，通常树龄在20年以下，尚未达到成熟林分。
苗圃是指固定的林木育苗基地，临时储苗地不是苗圃。
