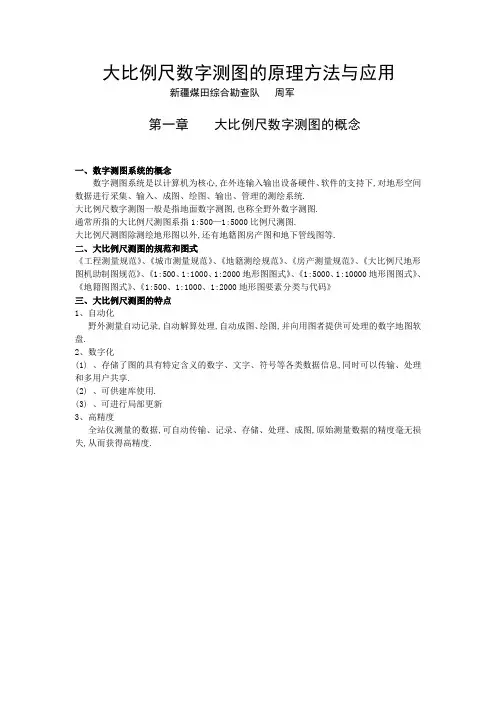

大比例尺数字测图的原理方法与应用新疆煤田综合勘查队周军第一章大比例尺数字测图的概念一、数字测图系统的概念数字测图系统是以计算机为核心,在外连输入输出设备硬件、软件的支持下,对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统.大比例尺数字测图一般是指地面数字测图,也称全野外数字测图.通常所指的大比例尺测图系指1:500—1:5000比例尺测图.大比例尺测图除测绘地形图以外,还有地籍图房产图和地下管线图等.二、大比例尺测图的规范和图式《工程测量规范》、《城市测量规范》、《地籍测绘规范》、《房产测量规范》、《大比例尺地形图机助制图规范》、《1:500、1:1000、1:2000地形图图式》、《1:5000、1:10000地形图图式》、《地籍图图式》、《1:500、1:1000、1:2000地形图要素分类与代码》三、大比例尺测图的特点1、自动化野外测量自动记录,自动解算处理,自动成图、绘图,并向用图者提供可处理的数字地图软盘.2、数字化(1) 、存储了图的具有特定含义的数字、文字、符号等各类数据信息,同时可以传输、处理和多用户共享.(2) 、可供建库使用.(3) 、可进行局部更新3、高精度全站仪测量的数据,可自动传输、记录、存储、处理、成图,原始测量数据的精度毫无损失,从而获得高精度.第二章数字测图的野外作业一、野外作业方法及步骤1、图根控制测量测区的高级控制点不可能满足大比例尺测图的需要,这时应布置适当数量的图根控制点,又称图根点,直接供测图使用.图根控制布设,是在各等级控制下加密,一般不超过两次附合.在较小的独立测区测图时,图根控制可作为首级控制.图根平面控制点的布设,可采用图根导线,图根三角和交会方法.图根点的高程可采用图根水准和图根三角高程测定.图根点的精度,相对于邻近等级控制点的点位中误差,不应大于图上`0、1mm,高程中误差不应大于测图基本等高距的1/10.图根控制点（包括已知高级点）的个数,应根据地形复杂,破碎程度或隐蔽情况而决定其数量.就常规成图方法而言,一般平坦而开阔地区每平方公里图根点的精度,对于1:2000比例尺测图应不少于己于15个,1:1000比例尺测图应不少于50个,1:500比例尺测图应不少于己于150个.数字测图方法每平方公里图根点的密度,对于1：2000比例尺测图不少于4个,对于1:1000比例尺测图不少于16个,对于1:500比例尺测图不少于64个.2、测站点的测定增设测站点可采用极坐标法、交会法和支导线.测站点的点位精度,相对于附近图根点的中误差不应大于图上0.2mm,高程中误差不应大于测图基本等高距的1/6.3、经纬仪的半测回观测法由经纬仪测角可知,采用测回法取盘左,盘右平均值测定水平方向和坚角,可以消除由于横轴误差和视准轴误差所产生的水平方向的影响,以及消除指标差对坚角的影响,半测回观测法是预先测定经纬仪的横轴误差,视准轴误差和指标差,并储存在电子手簿中,对观测方向和天顶距进行改正来消除其影响的.二、野外采集数据的记录格式及编码1、记录格式数字记录内容和格式大比例尺数字测图野外采集的数据包括:一般数据,如测区代号、施测日期、小组编号等.仪器数据,如仪器类型、仪器误差、测距仪加常数、乘常数等.测站数据,如测站点号、零方向点号、仪器高、零方向读数等.方向观测数据，如方向点号、目标的觇标高、方向、天顶距和斜距的观测值等.碎部点观测数据，如点号、连接点号、连接线型、地形要素分类码、计算的x、y坐标和高程等.控制点数据，如点号、类别、x 、y坐标和高程等.数据记录格式,分为8个数据段.A1表示记录类别,后面的记录按记录类别表示相应的内容,例如一条碎部点记录,A2表示点号,A3表示连接点号,A4表示线型和线序,A5表示地形要素代码,A6、A7、A8 分别表示碎部点的x、y坐标和高程.2、地形编码计算机是通过测点的属性信息来识别测点是那一类特征点,用什么图式符号来表示的.野外采集的数据有观测值,计算结果和其他有关的数据.这些数据除数值外还有属性,为便于记录和计算机处理,属性也用数字代码或英文字母代码来表示按照GB14804-93《1:500 1:1000 1:2000地形图要素分类与代码》标准,地形图要素分为9个大类:测量控制点、居民地和垣栅、工矿建（构）筑物及其它设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被.地形图要素代码由四位数字码组成.除独立物外,线状地物和面状地物符号是由两个或更多的点连接起来构成.对于同一种地物符号,连接线的形状也可以不同.例如房屋的轮廓线多数为直线段的连线,也有圆弧段.因此在点与点连接时,需要有连接线的编码.连接线分为直线、圆弧、曲线,分别以1、2、3表示,空为独立点.称为连接线型码.为了使一个地物上的点由点记录按顺序自动连接起来,形成一个图块,需要给出连线的顺序码,例如用0表示开始,1表示中间,2表示结束.第三章 计算机地图编辑野外采集的碎部数据,在计算机显示图形,经过计算机地图编辑,生成数字地图.计算机地图编辑是操作测图软件(或菜单)来完成的.大比例地面数字测图软件具有以下功能:碎部数据的预处理,包括在交互方式下碎部点的坐标计算及编码、数据的检查及修改、图形显示、数据的图幅分幅等.地图的编辑,包括地物图形文件生成、等高线文件生成、图形修改、地图注记、图廓生成等地图输出,包括地图的绘制、数字地图数据处理及储存.一、数据的图幅分幅和图形文件生成地图数字测图的碎部记录文件,通常不是以一幅图的范围作为一个文件来记录的,这是由于作业小组的测量范围是按河流,道路的自然分界来划分,同时记录文件的大小也取决于电子手簿的记录容量.因此,一个碎部记录文件可能涉及几幅图,或者是一幅图由多个记录文件拼接生成,完整的碎部记录文件应该完成碎部点的坐标计算和编码,坐标计算和编码可以在原来的记录手簿上完成,或者是在计算机上完成.当碎部记录文件在计算机上显示的图形和实地地形(或工作草图)对照符合后,在按图幅生成图形文件.如图3-1所示，一幅图的图形文件由三个碎部记录文件拼接生成,其中D01，D02，D03,是碎部点的记录文件.图形文件的形式,不同的测图系统有自己的设计.下面以图3-2为例,介绍一种由坐标文件,图块点链文件和图块索引文件表示的图形文件.坐标文件的数据结构为:点序号、测量点号、x 、y 、高程(见表3-1).图块点链文件的数据结构为:点链序号、点序号(见表3-2).图块索引文件的数据结构为:图块序号、起始点链序号、点数、地形要素代码、线宽(表3-3).图3-1 图3-2二、等高线文件按图幅形成离散高程点临时文件，离散点经构网、等高线追踪,得到表示等高线的有序点列,存入等高线文件.等高线文件由点链文件和索引文件表示.等高线点链文件的数据结构为:点链序号、x 、 y.等高线索引文件的数据结构为:等高线序号、起始点链序号、点数、高程、等高线代码. 等高线绘制时,由等高线索引文件获取某一等高线的起始点链序号和点数,在点链文件中,从起始点链序号开始,根据点数逐一读取特征点的坐标,然后用曲线光滑方法绘制首曲线或者是计曲线。
