大比例尺数字测图的技术规范

1适用范围适用于公司测量专业的大比例尺数字化地形图测量。

2作业依据《1：500、1：1000、1：2000地形图图示》（GB/T7929）《城市测量范围》（CJJ 8）3坐标体系平面坐标系：采用大连城建坐标系：高程系统：1985国家高程基准。

4要求与原则4.1大比例尺数字化地形图测量的基本要求4.1.1数字化成图的数据来源采用野外测量、原图数字化与已有测量资料采集等方法。

4.1.2数字化成图的主要工序：数据采集、数据处理、图形处理、成果输出和成果检查。

4.1.3数字化成图的成果应包括：图及相应的数据文件、图形文件与拓扑信息。

4.1.4数字化地形图的基本等高距符合表1.注：1、同一城市或测区的同一比例尺地形图，宜采用一种基本等高距。

此时不同地形类别得等高线插求点高程精度要求，可按相应的地形类别应采用的基本等高距分别推算；2、同一测区不得采用两种基本高距。

4.1.5地形图符号按国家标准《1：500、1：1000、1：2000地形图图示》（GB/T7929）执行。

4.1.6统一使用MapDraw编制软件、层码表。

4.1.7数字化地形图与有现势性。

4.2大比例尺数字化地形图测量的精度要求4.2.1图根点相对起算点的点位中误差，不大于图上0.1mm，高程中误差不大于测图基本等高距的1/10。

4.2.2数字化地形图数学精度应符合《城市测量规范》第4.1.8、4.1.9条规定。

4.2.2.1平面精度：4.2.2.2高程精度：城市建筑区和等高距为0.5m的平坦地区，其高程注记点相对与邻近图根点的高程中误差不大于±0.15m，高程注记点之间的高度中误差不大于±0.07m。

高程点注记的分布应符合《城市测量规范》第4.5.5条规定。

4.2.3地形类别划分，应根据地面倾角（a）大小规定，并应符合下列规定：平坦地：a＜2°丘陵地：2°≤a＜6°山地：6°≤a＜25°高山地：a≥25°4.3大比例尺数字化地形图图根控制测量4.3.1图根点是直接供测图使用的平面和高程的依据，宜在各等级控制点下加密。

竭诚为您提供优质文档/双击可除1:500数字测图规范篇一：大比例尺数字测图的技术规范大比例尺数字测图的技术设计大比例尺测图是指1:500~5000比例尺测图，而1:10000~1:50000比例尺测图目前多采用航测法成图。

小于1:50000的小比例尺图，是根据较大比例尺及各种资料编制而成的。

大比例尺除测绘地形图以外，还有地籍图、房产图和地下管线图等，它们的基本测绘方法是相同的，并且有本地统一的平面坐标系统、高程系统和图幅分幅方法。

技术设计是数字测图最基本的工作，它是依据国家有关规定（规程）及数字图的用途、用户的要求、本单位的仪器设备状况等对数字测图工作进行具体设计。

因此，在测图开始前，应编写技术设计书，拟定作业计划，以保证测量工作在技术上合理、可靠，经济上人力、物力，有计划、有步骤的展开工作。

一、数字测图技术设计的依据数字测图方案，一般是依据测量任务书提出的数字测图的目的，精度、控制点密度、提交的成果和经济指标等，结合规范（规程）规定和本单位的仪器设备、技术人员状况，通过现场踏勘，具体确定加密控制方案、数字测图的方式、野外数字采集的方法以及时间。

人员安排等内容。

数字测图技术设计的主要依据是国家现行的有关测量规范（规程）和测量任务书。

1.测量规范（规程）数字测图测量规范（规程）是国家测绘管理部门或行业部门制定的技术法规，目前数字测图技术设计依据的规范（规程）有：《1:500、1:1000、1:2000地形图图式》；《1:500、1:1000、1:2000外业数字测图技术规程》《1:500、1:1000、1:2000地形图数字化规范》；《1:500、1:1000、1:2000地形图要素分类与代码》；《工程测量规范》《城市测量规范》《房产测量规范》2.测量任务书测量任务书或测量合同是测量施工单位上级主管部门或合同甲方下达的技术要求文件。

这种技术文件是指令性的，它包含工程项目或编号、设计阶级及测量目的、测区范围（附图）及工作量、对测量工作的主要技术要求和特殊要求以及上交资料的种类和时间等内容。

RTK 数字测图（大比例尺地形图）标准作业流程
1.1流程图
5
学习方案
1
接受任务
8-1
碎步测量（RTK
）
3
编制技术设计
书
2
踏勘现场
4
审批
过程检查
9
内业成图
7
控制测量
6
检查工器具
RTK数字测图（大比例尺地形图）需求开始
测量负责人
测量技术员
矿山测量工
测量技术员
矿山测量工
测量负责人
测量技术员
矿山测量工
矿山测量工测量设备检查记
录
测量技术员
矿山测量工
控制测量成果表
测量技术员
矿山测量工测量任务文件电
子表单
测量过程检查记
录
测量技术员
矿山测量工测量技术员
11
编写技术总结
14
提交、归档
10
最终检查
12
审核
13
验收
RTK数字测图（大比例尺地形图）作业结束
测量技术员
测量技术员
测量负责人
测量技术员
测量负责人
测量技术员测量成果移交记
录。

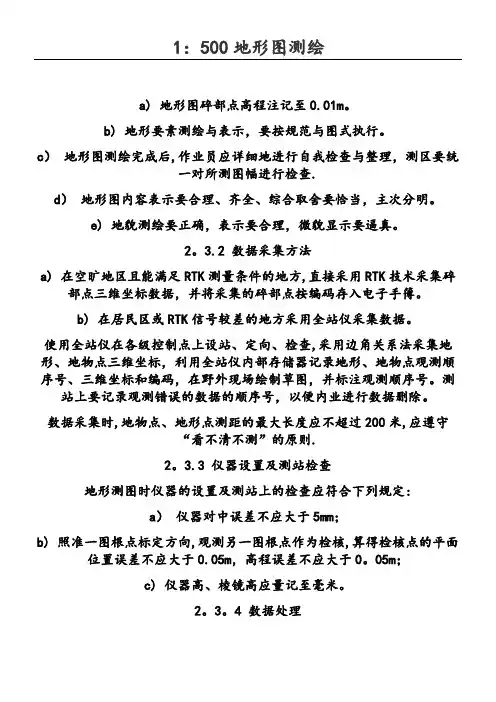

1：500地形图测绘a) 地形图碎部点高程注记至0.01m。

b) 地形要素测绘与表示，要按规范与图式执行。

c）地形图测绘完成后,作业员应详细地进行自我检查与整理，测区要统一对所测图幅进行检查.d）地形图内容表示要合理、齐全、综合取舍要恰当，主次分明。

e) 地貌测绘要正确，表示要合理，微貌显示要逼真。

2。

3.2 数据采集方法a) 在空旷地区且能满足RTK测量条件的地方,直接采用RTK技术采集碎部点三维坐标数据，并将采集的碎部点按编码存入电子手簙。

b) 在居民区或RTK信号较差的地方采用全站仪采集数据。

使用全站仪在各级控制点上设站、定向、检查,采用边角关系法采集地形、地物点三维坐标，利用全站仪内部存储器记录地形、地物点观测顺序号、三维坐标和编码，在野外现场绘制草图，并标注观测顺序号。

测站上要记录观测错误的数据的顺序号，以便内业进行数据删除。

数据采集时,地物点、地形点测距的最大长度应不超过200米,应遵守“看不清不测”的原则.2。

3.3 仪器设置及测站检查地形测图时仪器的设置及测站上的检查应符合下列规定:a）仪器对中误差不应大于5mm；b) 照准一图根点标定方向,观测另一图根点作为检核,算得检核点的平面位置误差不应大于0.05m，高程误差不应大于0。

05m；c) 仪器高、棱镜高应量记至毫米。

2。

3。

4 数据处理将RTK手簙或全站仪记录数据传输至计算机，对采集的数据进行检查，删除错误数据后，将数据格式转换为AUTOCAD软件数据格式，利用软件展绘野外采集数据点号(即观测顺序号或编码）。

2。

3.5 图形编辑对照野外绘制的草图，利用展绘到计算机软件上的点号(或编码）进行地形图的编辑，根据相应图式、规范要求对地物进行分类、编码、绘制。

2.3.6 地形图测绘内容及取舍本测区地形图测绘内容应表示：测量控制点、居民地和垣栅、工矿建筑物及其他设施、交通及附属设施、管线及附属设施、地貌和土质、植被等各项地物、地貌要素,以及地理名称注记等。

1.2.3 外业测量1.2.3.1控制测量一、首级平面控制测量首级平面控制测量可采用苏州连续运行卫星定位综合服务系统(简称苏州CORS)按《卫星定位城市测量技术规范》GNSS RTK一级点的技术要求（见表1）进行控制点测设, 也可以采用GPS静态测量方式, 按《卫星定位城市测量技术规范》GNSS网一级点的技术要求（见表2）进行控制点测设。

控制点以每条高等级公路为单位进行布设, 每条公路布设不少于2个首级控制点。

1.主要技术要求（1）GNSS RTK测量主要技术应符合表1要求表1 GNSS RTK测量主要技术要求等级相邻点间平均边长/m 点位中误差cm 最弱边长相对中误差观测次数一级500 ≤±5 1/20000 4备注: 困难地区相邻点间的距离缩短至表中的2/3, 边长较差不应大于2cm。

（2）GNSS网测量主要技术应符合表2要求表2 GNSS网测量主要技术要求等级平均边长/Km a（mm） b （1×10-6）最弱边长相对中误差一级 1 ≤10 ≤5 1/20000特殊困难地区最大边长在平均边长的基础上放宽1倍, 当边长小于200m时, 边长中误差应小于±2cm。

2.控制点标石埋设控制点标石埋设按《城市测量规范》附录C图C.2.3或图C.3.1执行。

3.控制点命名GPS点名选用高等级公路名称加流水号表示, 点号为公路汉语拼音首个字母加流水号表示, 如：苏嘉杭高速第二个GPS点, 点名为：苏嘉杭2, 点号为：SJH2。

在本项目测区范围内不允许出现重号。

4.点之记绘制首级控制点标石埋设结束后应绘制点之记, 格式见附录一。

5.观测要求（1）GNSS测量作业的基本技术要求必须满足表3的规定。

表3 GNSS测量作业观测要求GNSS测量其他要求按《卫星定位城市测量技术规范》第5.3.5.4章节执行。

（2）GNSS RTK测量按《卫星定位城市测量技术规范》第6.3.2条～6.3.11条执行。

1:5001:10001:2000外业数字化测图技术规程1.范围本标准规定了采用外业数字化测图的方法测绘1:500、1:1000、1:2000数字地形图的技术规定和精度要求。

本标准适用于1:500、1:1000、1:2000数字地形图的测绘生产。

2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB2312——1980信息交换用汉字编码字符集基本集GB/T7929——19951:500、1:1000、1:2000地形图图式GB14804——19931:500、1:1000、1:2000地形图要素分类与代码GB/T17798——1999地球空间数据交换格式GB/T18316——2001数字测绘产品检查验收规定和质量评定GB/T1005——2000基础地理信息数字产品数据文件命名规则3.总则3.1一般规定3.1.1外业数字测图应遵循对照实地测绘的原则，采用电子平板作业模式，或采用数字化侧记模式进行数字地形图的测绘。

3.1.2采用外业数字测图方法测绘的数字地形图（以下简称地形图）按照用途可分为空间数据库产品和地图制图数字产品，其分类应符合表1的规定。

3.1.3外业数字测图多使用的软件应经有关部门测评和上级主管部门批准。

3.2采用基础和投影方式3.2.1外业数字测图平面控制测量的坐标应采用投影平面坐标系，并满足测区长度变形不大于2.5cm/km。

表1数字地形图分类及内容用过地方平均高程的托球面，并通过增减椭球长半径或坐标系平移方法确定投影椭球。

3.2.3投影方式宜采用高斯——克吕格投影或通过横轴墨卡托投影（UTM）。

投影分带按3°分带，中央子午线可采用标准分带的中央子午线或任意子午线。

目录1 一般规定 (1)2 图根控制测量 (4)3 测绘方法 (6)4 地物测绘 (10)5 地貌测绘 (13)6 内业编绘主要技术要求 (14)7 地形图整饰及检查 (16)1 一般规定1.1 地形图的测图比例尺应根据设计阶段和设计需求并按表1.1选用。

表1.1 测图基本比例尺的要求注：（1）初步可行性研究和可行性研究阶段一般搜集已有地形图，也可采用数字摄影测量、卫星遥感等技术手段重新测图；（2）各设计阶段的地形图亦可根据工程需要的测图比例尺进行施测。

1.2 地形图的基本等高距选用应符合表1.2的规定。

表1.2 地形图的基本等高距（m）注：（1）一个测区内同一比例尺地形图宜采用相同基本等高距。

当基本等高距不能显示地貌特征时，可加绘半距等高线；（2）根据用图需要，在平坦地区和建筑区也可以不绘等高线，只用高程注记点表示；1.3 地形测量的基本精度要求，应符合下列规定：1 地形图图上地物点相对于邻近图根点的点位中误差，应符合表1.3-1的规定；表1.3-1 图上地物点的点位中误差（mm）注：在树林、隐蔽地区可按上表放宽0.5倍，特殊困难地区可放宽1.0倍。

2 等高（深）线插求点相对于邻近图根点的高程中误差，应符合表1.3-2的规定；表1.3-2 等高（深）线插求点的高程中误差注：（1）H d为地形图的基本等高距（m）；（2）隐蔽或施测困难的一般地区可按上表放宽0.5倍；3 数字高程模型（DEM）的精度要求：（1）由外业数字测图方法野外实测生成的DEM一般为不规则格网DEM，参与构成不规则格网点的高程中误差相对于邻近图根点不应低于相应比例尺地形图的高程注记点的精度要求；（2）规则格网DEM可由不规则DEM内插生成。

其格网点的高程中误差不应低于相应比例尺等高线插求点的高程中误差。

4 建筑区细部坐标点的点位和高程中误差，不应超过表1.3-4的规定；表1.3-4 细部坐标点的点位和高程中误差（mm）注：在树林、隐蔽地区可按上表放宽0.5倍，特殊困难地区可放宽1.0倍。
