沉管桩

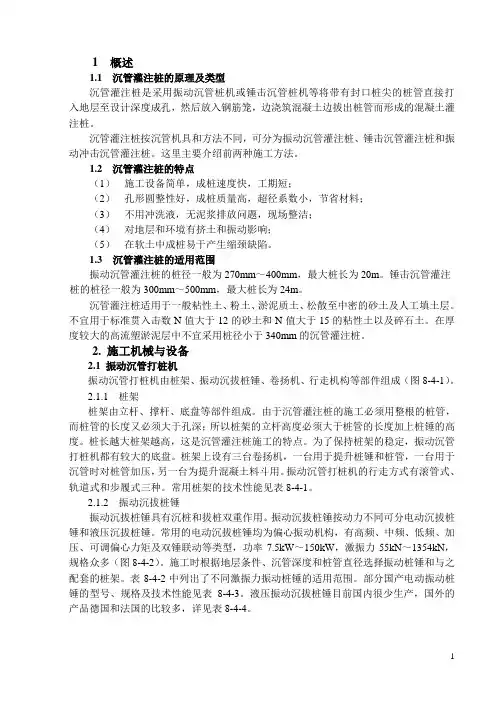

1概述1.1沉管灌注桩的原理及类型沉管灌注桩是采用振动沉管桩机或锤击沉管桩机等将带有封口桩尖的桩管直接打入地层至设计深度成孔，然后放入钢筋笼，边浇筑混凝土边拔出桩管而形成的混凝土灌注桩。

沉管灌注桩按沉管机具和方法不同，可分为振动沉管灌注桩、锤击沉管灌注桩和振动冲击沉管灌注桩。

这里主要介绍前两种施工方法。

1.2沉管灌注桩的特点（1）施工设备简单，成桩速度快，工期短；（2）孔形圆整性好，成桩质量高，超径系数小，节省材料；（3）不用冲洗液，无泥浆排放问题，现场整洁；（4）对地层和环境有挤土和振动影响；（5）在软土中成桩易于产生缩颈缺陷。

1.3沉管灌注桩的适用范围振动沉管灌注桩的桩径一般为270mm～400mm，最大桩长为20m。

锤击沉管灌注桩的桩径一般为300mm～500mm，最大桩长为24m。

沉管灌注桩适用于一般粘性土、粉土、淤泥质土、松散至中密的砂土及人工填土层。

不宜用于标准贯入击数N值大于12的砂土和N值大于15的粘性土以及碎石土。

在厚度较大的高流塑淤泥层中不宜采用桩径小于340mm的沉管灌注桩。

2. 施工机械与设备2.1 振动沉管打桩机振动沉管打桩机由桩架、振动沉拔桩锤、卷扬机、行走机构等部件组成（图8-4-1）。

2.1.1桩架桩架由立杆、撑杆、底盘等部件组成。

由于沉管灌注桩的施工必须用整根的桩管，而桩管的长度又必须大于孔深；所以桩架的立杆高度必须大于桩管的长度加上桩锤的高度。

桩长越大桩架越高，这是沉管灌注桩施工的特点。

为了保持桩架的稳定，振动沉管打桩机都有较大的底盘。

桩架上设有三台卷扬机，一台用于提升桩锤和桩管，一台用于沉管时对桩管加压，另一台为提升混凝土料斗用。

振动沉管打桩机的行走方式有滚管式、轨道式和步履式三种。

常用桩架的技术性能见表8-4-1。

2.1.2振动沉拔桩锤振动沉拔桩锤具有沉桩和拔桩双重作用。

振动沉拔桩锤按动力不同可分电动沉拔桩锤和液压沉拔桩锤。

常用的电动沉拔桩锤均为偏心振动机构，有高频、中频、低频、加压、可调偏心力矩及双锤联动等类型，功率7.5kW～150kW，激振力55kN～1354kN，规格众多（图8-4-2）。

沉管灌注桩施工方案1、工程概况本合同段沉管桩处理长度54m，管桩直径377mm，桩长共计8406m，其中K30+350～K30+370段处理深度15m，间距2.5m，178根，共计2670m；K30+370～404段处理深度12m，间距2.0m，478根，共长5736m。

2、施工准备(1）、施工场地：先清除地表树木、草皮等杂物，挖除15～30Cm厚的腐植土。

清表后进行场地整平，整平后回填一层宕渣.（2）、施工用电：自配发电机。

（3）、机械安排：根据重锤轻打的原则，结合桩的类型、长度，以及地质条件和以往的施工经验,拟采用DZ—90型电动振动沉管机。

DZ—90型电动振动沉管机的主要组成部件有桩架框架、绞车、滑轮组、电动振动锤、桩管、吊斗、底盘等,主要技术性能指标：行走速度：96m/h;激振力：429～697KN;适用桩长：20m以内；容许抗拔力：240KN。

3、沉管桩施工(1）、试桩：为了根据桩的设计承载力,确定桩的入土深度；确定合理的拨管速度和充盈系数,在相同的地质条件下,试桩不少于2根。

在软基段上根据设计文件和地质条件合理选择试桩的位置,并机具就位。

采用单打法进行沉桩作业,作业工程中根据沉管速度和电流变化确定地层地质变化情况。

沉管至持力层标高或设计标高后，根据沉管时确定的地层地质变化情况，初步拟定拔管速度。

在拔管过程中及时测定推算各种地层混凝土的充盈系数，在不能满足要求时及时采取补救措施。

试桩施工完成后，根据试桩确定的施工工艺和参数进行沉管桩的施工。

（2）测量放样:为使桩位放样准确,减少中间环节及受地形条件的影响，预应力管桩施工采用桩位坐标点放样,首先根据计算的坐标引出桩基轴线；桩基轴线的定位点位置在不受打桩影响的地点，并在施工过程中作系统的检查。

(3)沉桩顺序：主要采用逐排沉桩的方法，沉桩过程中要边退边打,避免桩机移动时扰动已施工的桩位.（4）施工方法及工艺流程:①设置桩尖和桩管：按照施工放样的桩位中心，先设置预制钢筋混凝土桩尖。

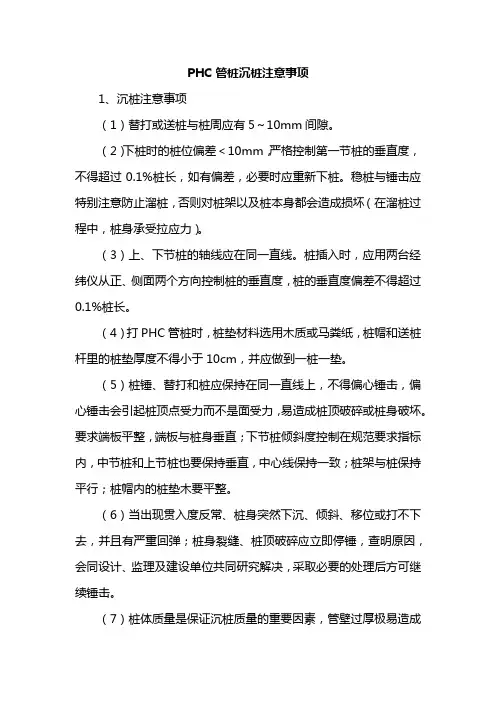

PHC管桩沉桩注意事项1、沉桩注意事项（1）替打或送桩与桩周应有5～10mm间隙。

（2）下桩时的桩位偏差＜10mm，严格控制第一节桩的垂直度，不得超过0.1%桩长，如有偏差，必要时应重新下桩。

稳桩与锤击应特别注意防止溜桩，否则对桩架以及桩本身都会造成损坏（在溜桩过程中，桩身承受拉应力）。

（3）上、下节桩的轴线应在同一直线。

桩插入时，应用两台经纬仪从正、侧面两个方向控制桩的垂直度，桩的垂直度偏差不得超过0.1%桩长。

（4）打PHC管桩时，桩垫材料选用木质或马粪纸，桩帽和送桩杆里的桩垫厚度不得小于10cm，并应做到一桩一垫。

（5）桩锤、替打和桩应保持在同一直线上，不得偏心锤击，偏心锤击会引起桩顶点受力而不是面受力，易造成桩顶破碎或桩身破坏。

要求端板平整，端板与桩身垂直；下节桩倾斜度控制在规范要求指标内，中节桩和上节桩也要保持垂直，中心线保持一致；桩架与桩保持平行；桩帽内的桩垫木要平整。

（6）当出现贯入度反常、桩身突然下沉、倾斜、移位或打不下去，并且有严重回弹；桩身裂缝、桩顶破碎应立即停锤，查明原因，会同设计、监理及建设单位共同研究解决，采取必要的处理后方可继续锤击。

（7）桩体质量是保证沉桩质量的重要因素，管壁过厚极易造成桩顶破碎，主要因为桩帽蕊与内壁的空隙一般在2cm左右，如果管壁过厚，锤击过程中桩帽蕊会挤压管壁，造成管壁破碎。

因此必须对每节桩检查，如果过厚而质量不合格，则把桩顶部分的多余部分凿除。

端板露筋会造成桩身破坏，如果沉桩时有端板露筋，锤击力就会大部分作用于露筋上，露筋受压变形破坏，使整个桩身的抗压强度大大降低。

因此，在检查验收管节时，需对端板是否有露筋进行检查，如果存在，用角向砂轮机磨平。

（8）沉桩过程中技术人员应在现场观察并处理所发生的问题。

（9）沉桩过程应有完整记录。

2、管桩的电焊接桩注意事项（1）接桩时上节桩与下节桩应对直，轴向错位不得大于2mm，坡口根部间隙不得大于4mm，下节桩已成倾斜状态时，上节桩仍应对准下节桩的轴线。

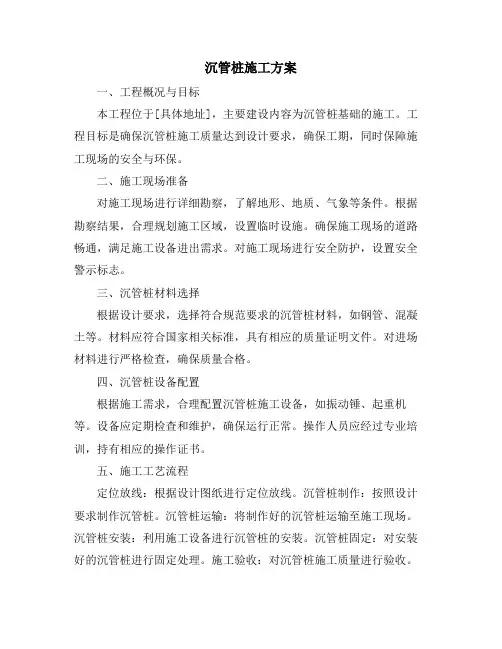

沉管桩施工方案一、工程概况与目标本工程位于[具体地址]，主要建设内容为沉管桩基础的施工。

工程目标是确保沉管桩施工质量达到设计要求，确保工期，同时保障施工现场的安全与环保。

二、施工现场准备对施工现场进行详细勘察，了解地形、地质、气象等条件。

根据勘察结果，合理规划施工区域，设置临时设施。

确保施工现场的道路畅通，满足施工设备进出需求。

对施工现场进行安全防护，设置安全警示标志。

三、沉管桩材料选择根据设计要求，选择符合规范要求的沉管桩材料，如钢管、混凝土等。

材料应符合国家相关标准，具有相应的质量证明文件。

对进场材料进行严格检查，确保质量合格。

四、沉管桩设备配置根据施工需求，合理配置沉管桩施工设备，如振动锤、起重机等。

设备应定期检查和维护，确保运行正常。

操作人员应经过专业培训，持有相应的操作证书。

五、施工工艺流程定位放线：根据设计图纸进行定位放线。

沉管桩制作：按照设计要求制作沉管桩。

沉管桩运输：将制作好的沉管桩运输至施工现场。

沉管桩安装：利用施工设备进行沉管桩的安装。

沉管桩固定：对安装好的沉管桩进行固定处理。

施工验收：对沉管桩施工质量进行验收。

六、质量控制与检验施工过程中应严格控制各项工艺参数，确保施工质量。

对进场的材料和设备进行质量检验，确保符合规范要求。

对施工过程进行全程监控，及时发现和纠正问题。

施工完成后进行质量验收，确保施工质量达到设计要求。

七、安全施工措施施工现场应设置安全警示标志，并配备相应的安全设施。

施工人员应佩戴安全防护用品，如安全帽、安全鞋等。

定期对施工设备进行安全检查和维护，确保设备运行正常。

施工过程中应遵守相关安全操作规程，确保施工安全。

八、环境保护与治理施工现场应做好扬尘、噪声等污染的防治措施。

废弃材料应分类处理，避免对环境造成污染。

施工结束后应及时清理现场，恢复土地原状。

加强环保意识教育，提高施工人员的环保意识。

本施工方案仅供参考，具体施工过程中应根据实际情况进行调整和优化。

同时，施工过程中应严格遵守相关法律法规和规范要求，确保施工质量、安全和环保。

水上沉PHC管桩专项施工方案一、前言水上沉PHC管桩是一种重要的基础施工方式，广泛应用于桥梁、码头、堤坝等水工建筑工程中。

为了保证工程施工的顺利进行，需制定详细的施工方案并严格执行。

本文将就水上沉PHC管桩的专项施工方案进行介绍。

二、施工前准备工作1. 方案设计在施工过程中，需提前制定水上沉PHC管桩的专项施工方案，包括施工计划、施工步骤、安全措施等内容，并经相关专业人员审核确认。

2. 设备准备准备好水上沉PHC管桩施工所需的设备和工具，包括起重机、振动锤、振动捣棒等，确保设备完好可靠。

3. 环境调查对水上作业环境进行调查，了解水域情况、水深等信息，确保施工过程中安全顺利进行。

三、施工步骤1. 准备工作1.1 在水上布置好施工区域，搭建好作业平台。

1.2 调试好起重机和其他设备。

2. 安装桩基2.1 使用起重机将PHC管桩吊装至指定位置。

2.2 使用振动锤将管桩沉入水中，直至达到设计标高。

3. 桩基固结3.1 利用振动捣棒对已沉入水中的管桩进行固结，确保管桩稳固牢固。

4. 环境保护4.1 施工完成后，及时清理施工现场，避免对水域环境造成污染。

四、施工安全措施1. 专业人员监督由有资质的专业人员进行现场监督，确保施工过程安全可靠。

2. 安全防护施工现场应设置明显的警示标志，配备好应急救援设备，确保施工人员安全。

五、总结水上沉PHC管桩专项施工方案的制定和执行对工程质量和进度具有重要意义。

在施工过程中，应严格按照施工方案的要求操作，加强安全防护措施，确保施工顺利完成。

希望本文能为水上沉PHC管桩施工提供一定的参考价值。

沉管灌注桩质量通病防治措施一、质量通病1、锤击和振动过程的振动力向周围土体扩散，靠近沉管周围的土体以垂直振动为主，一定距离外的土体以水平振动为主，再加上侧向挤土作用易把初凝固的邻桩振断。

尤其在软、硬土层交界处最易发生缩径和断桩；2、拔管速度快是导致沉管桩出现缩径、夹泥或断桩等质量问题的主要原因，特别是在饱和淤泥或流塑状淤泥质软土层中成桩时，控制好拔管速度尤为重要；3、当桩间距过小时，邻桩施工易引起地表隆起和土体挤压，产生的振动力、上拔力和水平力会使初凝的桩被振断或拉断，或因挤压而缩径；4、在地层存在有承压水的砂层，砂层上又覆盖有透水性差的粘土层，孔中浇灌混凝土后，由于动水压力作用，沿桩身至桩顶出现冒水现象，凡冒水桩一般都形成断桩；5、当预制桩尖强度不足，沉管过程中被击碎后塞入管内，当拔管至一定高度后下落，又被硬土层卡住未落到孔底，形成桩身下段无混凝土的吊脚桩。

对采用活瓣桩尖的振动沉管桩，当活瓣张开不灵活，混凝土下落不畅时，也会产生这种现象；6、不是通长配筋的桩，钢筋笼埋设高度控制不准，常在破桩头时找不到钢筋笼，成为废桩。

二、预防措施1、设置桩尖和桩管：按照施工放样的桩位中心，先设置预制钢筋混凝土桩尖。

桩架安装必须水平，桩管应垂直套入桩尖，二者在同一轴线上；2、沉管：在振动沉管过程中，不得有偏心，并随时检查预制钢筋混凝土桩尖有无破损，桩管有无偏移或倾斜，若有上述情况应立即纠正。

桩管内不允许进入水或泥浆，当有水或泥浆进入时，应灌入1、5m高的封底混凝土后再开始沉桩；3、灌注混凝土：每次向管桩内灌注混凝土时应尽量多灌，用长桩管打短桩时，混凝土可一次灌足；打长桩时第一次灌入桩管的混凝土应尽量灌满；4、拨管：开始拨管时，应测得混凝土确已流出桩管后，才可进行继续拨管。

由于采用了预制桩尖振动沉入的桩管，应先振5～10秒再开始拨管，边振边拨。

每上拨1m，应停拨并振动5～10秒。

如此反复操作至桩管全部拨出。

拨管速度应控制在0、8m/min以内;5、桩帽：管桩打设完成后，按设计图纸要求设置桩帽钢筋、支立模板，浇注桩帽砼，及时覆盖养护。

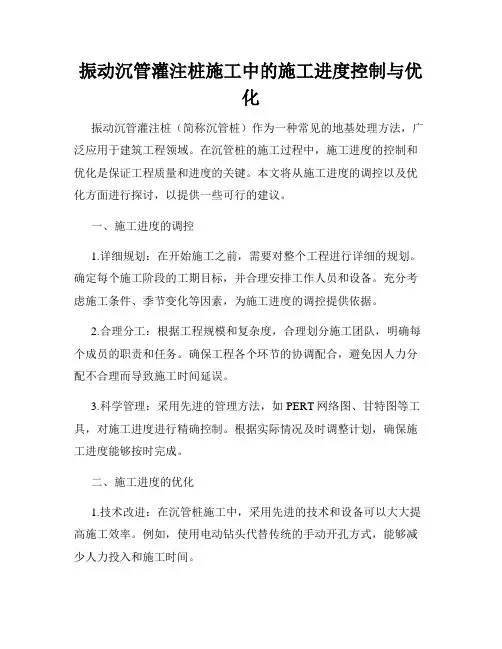

振动沉管灌注桩施工中的施工进度控制与优化振动沉管灌注桩（简称沉管桩）作为一种常见的地基处理方法，广泛应用于建筑工程领域。

在沉管桩的施工过程中，施工进度的控制和优化是保证工程质量和进度的关键。

本文将从施工进度的调控以及优化方面进行探讨，以提供一些可行的建议。

一、施工进度的调控1.详细规划：在开始施工之前，需要对整个工程进行详细的规划。

确定每个施工阶段的工期目标，并合理安排工作人员和设备。

充分考虑施工条件、季节变化等因素，为施工进度的调控提供依据。

2.合理分工：根据工程规模和复杂度，合理划分施工团队，明确每个成员的职责和任务。

确保工程各个环节的协调配合，避免因人力分配不合理而导致施工时间延误。

3.科学管理：采用先进的管理方法，如PERT网络图、甘特图等工具，对施工进度进行精确控制。

根据实际情况及时调整计划，确保施工进度能够按时完成。

二、施工进度的优化1.技术改进：在沉管桩施工中，采用先进的技术和设备可以大大提高施工效率。

例如，使用电动钻头代替传统的手动开孔方式，能够减少人力投入和施工时间。

2.施工方法优化：沉管桩的施工方法多种多样，可以根据具体工程情况选择最合适的方法。

对于施工难度较大的地区，可以考虑采用预制沉管桩等先进技术，提高施工效率。

3.材料选择：选择合适的施工材料也能够对施工进度产生影响。

对于施工需要使用的水泥、砂浆等材料，应选择优质、高效的产品，以提高施工速度和质量。

4.施工环境改善：保持施工现场的整洁和安全，改善施工环境，有助于提高施工效率并减少工期延误。

例如，合理规划材料存放区域，及时清理施工垃圾等。

5.风险管理：在施工过程中，必须及时应对各种风险因素，如天气变化、设备故障等。

建立健全的风险管理体系，制定相应应急预案，能够最大程度地减少施工延误。

综上所述，振动沉管灌注桩施工中的施工进度控制与优化对于工程质量和进度的保证至关重要。

通过合理调控施工进度，优化施工方法和材料选择，改善施工环境以及有效管理风险，能够有效提高施工效率，确保工程按时完成。

沉管灌注桩施工的方法及施工规范沉管灌注桩，又称套管成孔灌注桩，是目前采用广泛的一种灌注桩。

依据使用桩锤和成桩工艺不同，分为锤击沉管灌注桩、振动（冲击）沉管灌注桩、静压沉管灌注桩和沉管夯扩灌注桩等。

这类灌注桩是将带有桩尖的钢管沉入土中，造成桩孔，然后放入钢筋笼、浇筑混凝土，最后拔出钢管，形成所需的灌注桩。

预制桩靴活瓣式桩尖沉管灌注桩主要施工过程钢筋混凝土预制桩靴：预埋桩尖→桩机就位→对准桩位，校正垂直度→沉入套管→检查孔深，直至符合设计要求深度→放入钢筋骨架→浇注混凝土→拔管。

活瓣式桩尖：安放桩机→桩靴活瓣闭合→对准桩位，校正垂直度→沉入套管→检查孔深，直至符合设计要求深度→入钢筋骨架→桩靴活瓣打开，浇筑混凝土→拔管。

（1）锤击沉管灌注桩用落锤或蒸汽锤，将带活瓣的桩尖或钢筋混凝土预制桩靴的钢管打入土中，然后边浇筑混凝土边拔桩管成锤击沉管灌注桩流程示意图（a）就位；（b）沉入套管；（c）开始浇筑混凝土；（d）边拔管、边锤击、边继续浇筑混凝土；（e）下钢筋笼，继续浇筑混凝土；（f）成桩施工方法分为单打法、复打法和反插法。

单打法，即一次拔管法。

拔管时，先振动5～10s，再开始拔桩管，拔管时应边振边拔，每提升0.5～1.0m，振5～10s，再拔管0.5m，再振5～10s，如此反复进行直至地面。

复打法，即在同一桩孔内进行两次单打，或根据需要进行局部复打。

反插法，先振动再拔管，每提升0.5～1.0m，向下反插0.3～0.5m(且不宜大于活瓣桩尖长度的2/3)，此方法在淤泥中可消除缩颈，但在坚硬土层中易损坏桩尖，不宜采用。

单打法可用于含水量较小的土层，且宜采用预制桩尖；反插法及复打法可用于饱和土层。

锤击沉管灌注桩的一般规定：锤击沉管灌注桩施工应根据土质情况和荷载要求，分别选用单打法、复打法或反插法。

沉管至设计标高后，应立即检查和处理桩管内的进泥、进水和吞桩尖等情况，并立即灌注混凝土；当桩身配置局部长度钢筋笼时，第一次灌注混凝土应先灌至笼底标高，然后放置钢筋笼，再灌至桩顶标高。

沉管灌注桩与钻孔灌注桩的区别管桩的工期较短,质量控制容易,场地污染及噪声很小,具有很多优点,但是造价并不是人们认为的低,实际上较高,而且一旦遇到打不下去的土层需要引孔,更能增加造价;而钻孔灌注桩却不受土层的限制,可以打到任意的设计深度。

沉管灌注桩与钻孔灌注桩的区别1、成桩工艺:沉管灌注桩采用偏心锤振动将钢管打入土质地基中,再在钢管中下入钢笼后浇筑混凝土成桩;钻孔灌注桩是使用正(反)循环钻机在岩土质地基中钻凿成孔后,在桩孔中下入钢笼后浇筑混凝土成桩 ;2、沉管灌注桩属于挤土桩,有挤土效应,且施工噪声大,对环境有影响。

钻孔灌注桩属于非挤土桩,无挤土效应,且施工噪声较小,对环境影响不大;3、沉管灌注桩受工艺限制,只能在土质地基和部分强风化岩体中使用,不能入岩。

钻孔灌注桩适用于岩土地基,可以在硬岩石中成孔;4、沉管灌注桩的桩长和桩径受限制,桩长一般只能到20余米,桩径最大为600mm,适用于中小直径桩。

钻孔灌注桩的桩长可以达到100米或更长,桩径最大可达到3000mm,适用于大直径桩。

5、沉管灌注桩用打入的钢管护壁,不能用在有地下水的施工场地。

钻孔灌注桩大多采用循环液(一般为泥浆)护壁,水下灌注工艺成桩,可以用在有地下水的施工场地,但其循环液对环境有污染,需进行现场处理。

6、沉管灌注桩施工速度快,工程造价较低。

房地产E网钻孔灌注桩施工速度相对较慢,工程造价相对较高。

从成桩工艺来讲,钻孔灌注桩是用钻机成孔,再向里面灌注砼;沉管灌注桩是将钢管打入土中,再边灌注砼边拔出钢管;爆扩桩也叫夯扩桩(在岩石里面爆扩),是将桩打到指定深度后,灌入硬性砼,用夯锤夯击(或用爆炸方式扩大桩头),形成扩大头,再灌注上部的砼。

这三种桩都是钢筋砼桩,所不同的是钻孔桩是将桩内的土清出,沉管桩是把桩内的土挤向桩周边,爆扩桩可以用两种方法成桩,只是把桩头扩大,提高桩的承载力。

管桩钻孔灌注桩沉管灌注桩备注工期很短较长一般只考虑一台机械,不考虑试桩工期,含机械进退场在内质量控制容易不易一般灌注桩尤其是在淤泥质土中更难控制场地要求很高不高一般打管桩时,往往需要业主另外花钱垫上一层建筑垃圾噪声情况很低有一点有噪音与振动管桩指的是静压管桩场地污辱基本没有很多一般其它控制接头焊接难控制淤泥层沙层难控制淤泥层难控制桩长接头多易出问题不受限制一般在20米内搞拔能力不行可行可行综上所述,①管桩的工期较短,质量控制容易,场地污染及噪声很小,具有很多优点,但是造价并不是人们认为的低,实际上较高,而且一旦遇到打不下去的土层需要引孔,更能增加造价;而钻孔灌注桩却不受土层的限制,可以打到任意的设计深度,而沉管灌注桩一般只能在20米以内;在高层建筑中,管桩接头太多,容易在下压的过程中拉坏焊接,造成检测时的断桩,比如淮安市楚州区西边的美食广场在检测时就发现很多断桩,重新进行承台补救。

沉管碎石桩施工方案1. 背景介绍沉管碎石桩是一种常用的地基处理方法，适用于软土地基、淤泥河床以及复杂的土层条件下的建筑施工。

本文将介绍沉管碎石桩施工方案的工艺流程和施工要点。

2. 沉管碎石桩的定义沉管碎石桩是一种通过将钢管逐段沉入地下，然后在钢管内注入碎石的方法，来形成承载力较高的桩基的地基处理方法。

沉管是由一根根的钢管组成，通过挤压或打击等方式将钢管逐渐沉入地下，形成沉管桩。

碎石是将桩内原有的软土挖出后，在桩内注入的均质颗粒材料，通过碎石填充可以提高桩的承载力和抗侧力能力。

3. 沉管碎石桩施工工艺流程3.1 前期准备在进行沉管碎石桩施工前，需要进行前期准备工作。

包括实地勘察、设计方案制定、设备和材料准备等。

3.2 沉管施工沉管施工是沉管碎石桩施工的核心环节。

具体工艺流程如下：1.根据设计要求，确定沉管的位置和深度。

2.使用吊车等设备将沉管逐根吊装到施工位置。

3.使用沉管震动法或打管法将沉管逐渐沉入地下，直至达到设计要求的深度。

4.验证沉管的垂直度和沉入深度是否符合施工要求。

3.3 碎石注入沉管沉入地下后，需要通过注入碎石来提高桩的承载力和抗侧力能力。

具体工艺流程如下：1.在完成沉管施工后，使用泥浆泵将泥浆从钢管内部排除，以清空钢管内部的泥浆。

2.注入碎石材料，通过顶入或压入的方式，将碎石填充至沉管内部。

碎石注入时，需要保持一定的注入压力，以确保碎石能够充分填充沉管内部。

3.在注入碎石过程中，需要注意控制注石速度和注石压力，以确保碎石填充至沉管顶部，并获得均匀的密实度。

4.注入完成后，对注石桩进行震实处理，以提高碎石的密实度和承载力。

3.4 后期处理完成沉管碎石桩施工后，还需要进行后期处理工作。

主要包括桩身砂浆封堵、桩顶封堵等。

这些工作的目的是保护沉管碎石桩的稳定性，防止碎石外溢和桩顶裂缝等问题的发生。

4. 施工要点在进行沉管碎石桩施工时，需要注意以下要点：•根据设计要求，选择合适的沉管直径和长度。

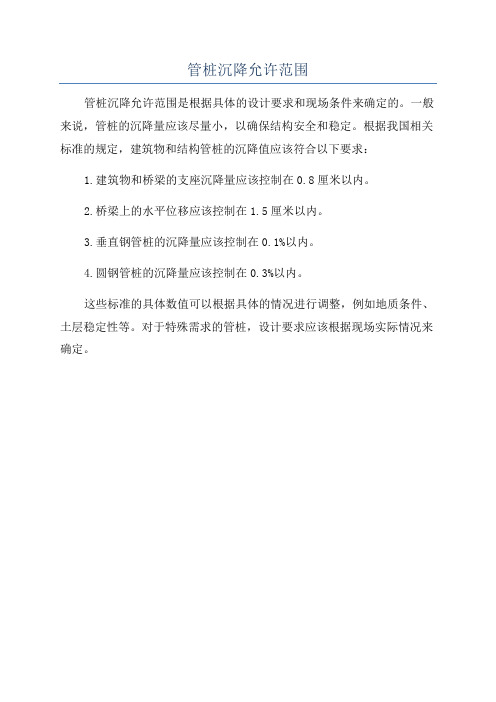

管桩沉降允许范围
管桩沉降允许范围是根据具体的设计要求和现场条件来确定的。

一般来说，管桩的沉降量应该尽量小，以确保结构安全和稳定。

根据我国相关标准的规定，建筑物和结构管桩的沉降值应该符合以下要求：
1.建筑物和桥梁的支座沉降量应该控制在0.8厘米以内。

2.桥梁上的水平位移应该控制在1.5厘米以内。

3.垂直钢管桩的沉降量应该控制在0.1%以内。

4.圆钢管桩的沉降量应该控制在0.3%以内。

这些标准的具体数值可以根据具体的情况进行调整，例如地质条件、土层稳定性等。

对于特殊需求的管桩，设计要求应该根据现场实际情况来确定。

沉管桩断桩原因和预防措施
沉管桩是一种常用的基础工程设施，能够有效增强地基的稳固性和承载力。

然而在使用过程中，往往会出现沉管桩断桩的情况，对工程造成不利影响，因此需要对这一问题进行分析和预防。

一、沉管桩断桩原因
1. 土层承载能力不足，沉管桩受到超荷压力而发生断裂。

2. 沉管桩施工过程中未考虑到地质构造的变化，导致沉管桩错位或者偏斜，增加了其受力和挠曲的难度。

3. 土层水含量过高，土层承载能力下降，同时沉管桩下部受到液压的作用，可能导致沉管桩的弯曲和断裂。

4. 沉管桩自身质量不足，或者采用悬浇法施工，导致混凝土浇筑质量不佳，也可能导致沉管桩发生断裂。

5. 沉管桩与基础工程其他部分的衔接处没有进行足够的加强，颜料影响了其整体的受力能力，也可能导致沉管桩断裂。

二、沉管桩断桩的预防措施
1. 施工前需要对沉管桩的质量、尺寸、工艺等进行充分的检查，确保其质量达到施工要求。

2. 在施工的过程中，需要对沉管桩位置、深度以及偏斜等进行严密的监测，及时发现和解决问题。

3. 在进行沉管桩施工前，对地质状况进行全面细致的勘察，充分了解地质构造，准确分析地质风险。

4. 在进行沉管桩浇筑时，需要使用高质量的钢筋和混凝土材料，确保沉管桩的质量和强度。

5. 在进行沉管桩施工时，需要对其与基础工程其它部分的衔接处进行特殊的加强，从而增加其整体的受力能力。

6. 在实际使用中，需要对沉管桩的受力和承重情况进行全面监控和检测，及时发现和修正问题。

总之，沉管桩断裂问题需要从多个角度进行分析和解决，既需要对前期的施工质量、细节问题进行把握，也需要对实际的工程使用过程进行严格的监控和检测，以确保沉管桩的长期稳定性和使用效果。

振动沉管CFG桩施工工艺前言振动沉管CFG桩是一种常见的桥梁、隧道等工程施工中使用的成桩技术。

该技术相比传统的钻孔灌注桩等方式更加省时省力。

在使用振动沉管CFG桩施工时，需要根据具体的工程情况采用不同的工艺方案，以确保施工顺利、高效。

振动沉管CFG桩介绍振动沉管CFG桩是一种深入地下的桥梁支撑方式，主要应用于承受强烈振动或巨大水平荷载的地基处。

其特点是通过震动沉管技术将钢管深入地下，形成一个支撑桩身，再助以混凝土的加固作用，让混凝土填充进钢管当中，形成 CFG 桩。

CFG 桩能够承载更大荷载，而且在施工难度上相对地较小。

振动沉管CFG桩施工工艺在进行振动沉管CFG桩施工时，需要做好周密的施工方案。

下面介绍几种常用的施工工艺。

1. 振动沉管施工方案振动沉管施工方案包括：振动沉管桩、清水碾桩工艺和混凝土灌注工艺。

1.振动沉管桩工艺是首要的工艺，在使用振动沉管时需根据地层情况进行挑选。

在运作当中，应细心制定施工方案，采用科学地方法进展。

在施工时，应注意操作人员的培训，保证操作人员能及时地发现并处理现场问题。

2.清水碾桩工艺是用于加强桩基承载力的一种方法。

在振动沉管完成以后，需要及时地对其进行强化处理，采用清水碾压方法，对地面周边的土壤进行进一步处理。

3.混凝土灌注工艺是在振动沉管完成加强处理之后进行的。

混凝土的灌注过程中，应选用高质量的混凝土，确保施工过程中低空多方向桥固结实。

2. CFG施工方案CFG施工方案包括：侧壁桩、地下水泵设备。

1.侧壁桩是指在 CFG 桩施工的过程中，通过对 CFG 桩进行埋设侧壁桩的方式，以增加 CFG 桩的互相穿插性。

这种做法能够大大提高 CFG 桩的承载能力，防止 CFG 桩发生倾斜。

2.地下水泵设备是指在 CFG 桩施工的过程中，在 CFG 桩下面进行地下水泵抽取，以使其对地下水进行排水。

这样就能够保证在 CFG 桩施工过程中地下水位的稳定性，并进一步提高 CFG 桩的承载能力。

2024年振动沉管桩机安全技术操作规程第一章总则第一条为了加强振动沉管桩机的安全管理，确保施工作业过程中的安全，根据相关法律法规和标准，制定本规程。

第二条本规程适用于2024年使用的振动沉管桩机及其相关设备的安全技术操作规范。

第三条施工单位在使用振动沉管桩机进行施工作业时，应遵守本规程的规定。

第二章设备要求第四条振动沉管桩机应符合国家相关标准和行业标准的要求。

设备主要包括振动器、沉管桩桩身及桩尖、液压系统、电气控制系统等。

第五条振动沉管桩机的振动器应具备以下特点：1. 动能大，施工效率高；2. 振动频率可调节；3. 具备振动力矩控制功能；4. 稳定性好，震动幅度小。

第六条振动沉管桩机的沉管桩桩身及桩尖应具备以下特点：1. 施工质量好，强度高；2. 防护措施完善，避免污染环境；3. 结构稳定，不易变形。

第七条振动沉管桩机的液压系统应具备以下特点：1. 操作简便，灵活性高；2. 压力调节范围大；3. 过载保护功能可靠。

第八条振动沉管桩机的电气控制系统应具备以下特点：1. 操作界面清晰，易于操作；2. 信号传输准确可靠；3. 具备故障自诊断和报警功能。

第九条振动沉管桩机设备的检测与维护应按照相关标准进行，保证设备的正常运行。

第三章安全操作规程第十条振动沉管桩机的操作人员应取得相应的操作资格证书，并具备以下基本要求：1. 具备丰富的施工经验；2. 熟悉振动沉管桩机的结构和操作原理；3. 掌握相关安全生产和操作规程。

第十一条在施工前，操作人员应对振动沉管桩机进行全面检查，确保设备处于良好的工作状态。

第十二条在施工作业过程中，操作人员应严格遵守以下操作规程：1. 振动沉管桩机必须安装在平整坚固的地面上，保证设备的稳定性；2. 振动沉管桩机应与电源连接良好，并保证接地良好；3. 振动沉管桩机在工作时，操作人员应保持专注，注意观察设备运行状态和参数；4. 振动沉管桩机的操作人员应熟悉急停开关的位置和使用方法，确保在突发事件发生时能够及时切断电源；5. 施工过程中，操作人员应注意依法使用个人防护用具，包括安全帽、防护眼镜、耳塞等；6. 操作人员应遵守相关施工规范，确保施工质量和安全。

静压沉管灌注桩目录一、背景由来 (3)1.1、灌注桩系 (3)1.2、沉管灌注桩 (3)二、静压沉管灌注桩施工 (3)2.1、概述 (3)2.2、静压桩的沉桩机理及常见问题分析 (4)2.3、特点及适用范围 (5)2.4、施工工艺 (5)2.5.施工注意事项 (6)三、常见质量事故分析及处理 (7)3.1、桩身上抬 (7)3.2、引孔压桩的问题 (7)3.3、桩端封口不实 (8)3.4、桩顶(底)开裂 (8)3.5、地质构造带 (8)3.6、基坑开挖 (9)静压沉管灌注桩一、背景由来1.1、灌注桩系灌注桩是一种直接在现场桩位上就地成孔，然后在孔内浇筑混凝土或安放钢筋笼再浇筑混凝土而成的桩。

按其成孔方法不同，可分为钻孔灌注桩，沉管灌注桩、人工挖孔和挖孔扩底灌注桩等。

1.2、沉管灌注桩沉管灌注桩，又叫套管成孔灌注桩，是目前采用较为广泛的一种灌注桩。

沉管灌注桩是指利用锤击打桩法或振动打桩法，将带有活瓣式桩尖或预制钢筋混凝土桩靴的钢套管沉人士中，然后边浇筑混凝土(或先在管内放入钢筋笼)边锤击或振动边拔管而成的桩。

依据使用桩锤和成桩工艺不同，分为锤击沉管灌注桩、振动沉管灌注桩、静压沉管灌注桩、振动冲击沉管灌注桩和沉管夯扩灌注桩等。

这类灌注桩的施工工艺是：使用锤击式桩锤或振动式桩锤将带有桩尖的钢管沉人土中，造成桩孔，然后放人钢筋笼、浇筑混凝土，最后拔出钢管，形成所需的灌注桩。

沉管桩对周围环境有噪音、振动、挤压等影响。

沉管灌注桩成桩过程为：桩机就位一锤击(振动)沉管一上料一边锤击(振动)边拔管，并继续浇筑混凝土一下钢筋笼，继续浇筑混凝土及拔管一成桩。

二、静压沉管灌注桩施工2.1、概述静压沉管灌注桩，简称静压桩:桩基础的一种，采用的方法是采用静力压桩机压桩，工作原理与锤击截然相反，主要优点是没有噪声。

液压静压桩属于挤土桩。

桩在压入过程中对周围土体进行排挤，使地基的侧向应力增加，从而导致土的密度的增加。

它的挤土效应取决于桩截面的几何形状和压桩力。

沉管砂石桩施工工艺专家学术会议纪要议题：沉管砂石桩施工工艺专家组成员：李明、张丽、王春参会人员：腾讯工程总监、中国建筑工程总局总工程师一、沉管桩施工工艺概述沉管桩施工是指将水泥砂浆沉放在预定深度的岩石地基上，然后在其中嵌置管筒等部件进行土建施工的一种工艺。

沉管桩安装过程非常繁琐，需要在岩石地基表面制作沉管桩固定架结构，并在其中安装管筒等部件，之后将水泥砂浆放于架结构中，最后将桩安装施工完毕。

二、施工安全措施施工安全是沉管桩施工中极为重要的一个因素，在施工过程中，应确保施工者佩戴安全防护用具如防护眼镜、耳塞、口罩、安全帽等；车辆行驶时，应保证车辆速度不超过规定的限速，并确保遵守交通标志；施工区域应有专业的安全巡查，确保无人触碰施工用具，防止安全事故发生；每班施工结束前，应对架结构和施工现场进行安全检查，确保施工现场安全、清洁、无险情。

三、主要施工步骤1. 准备工作：确定沉管桩基坑位置，清理基坑，检查水泥砂浆的拌制工作；2. 开挖工作：根据沉管桩图纸和计算结果，按照桩基部位的施工要求开挖基坑；3. 架结构制作：根据桩基结构的情况，按照设计图纸的要求，制作施工用具，包括架结构和定位件；4. 沉管桩安装：将架结构装到基坑内，然后严格按设计要求将管筒、管道等和定位件安装在架结构上；5. 注水介入：将水泥砂浆充满基坑中，确保桩深度和规定要求一致，注水介入过程应严格控制水泥浆浆体度，以及水泥浆与固定架结构形成紧密的结合；6. 砂石填充：将砂石填充在基坑中，对桩部进行覆盖，按照规定的填深密度进行施工，以确保抗拔力和工程质量；7. 验收：沉管桩施工完毕，按有关要求进行综合检查，确保其施工质量，安全稳定，符合工程要求。

四、结论沉管桩施工工艺是一种复杂且重要的工程施工方法，在施工前应认真评估地基情况，确保施工安全性；施工过程中应认真遵守施工规范，确保施工质量；施工完毕后则要认真检查，确保工程质量符合要求。
