预应力管桩沉桩分析(静压)

PHC预应力砼管桩静压施工工法三篇篇一：PHC预应力砼管桩静压施工工法一、前言预应力混凝土管桩是采用先张法预应力离心成型工艺，并经过10个大气压、180 ℃左右的蒸汽养护，采用工厂化生产的一种等截面空心圆筒型的混疑土预制构件。

在施工现场，采用锤击或静压的方式沉入地下作为建（构）筑物的基础。

这是一种新型的基桩，是近年来快速发展兴起的一种地基基础处理形式。

根据混凝土强度及壁厚分为PC、PHC（高强）、PTC（薄壁）三种类型，其中以预应力高强混凝土管桩（简称PHC桩）应用最为广泛。

因其施工工艺简单、单桩承载力高、质量可靠、单位造价便宜等诸多优点，是目前预制桩同类型基础中比较先进的一种基础类型，同时与诸如混凝土灌注桩等其它不同类别的基桩相比，其技术先进且质量稳定。

PHC管桩静压法施工，是通过桩机自带吊装设备或另配吊机吊装、喂桩，压桩机以其自重和桩架上的配重作反力将PHC管桩压人土中的一种沉桩工艺，与锤击法管桩施工工艺相比具有低噪音、低污染的环保特性，对土层及周边建（构）筑物影响小、桩身质量破坏小的特点。

预应力管桩发展前期仅仅应用在沿海及软弱地层地区，经权威数据统计，PHC 管桩在桩基中的比例不足10%，管桩在中东部地区会有着很大的发展前景，其先进的技术对于同类型工程有着借鉴意义和推广应用价值。

在天津站改扩建无站台柱雨棚工程桩基施工中，采用了静压施工技术进行了施工，收到了良好的社会效益与经济效益。

二、工法特点PHC管桩施工工艺主要有锤击法和静压法两种，在管桩发展前期主要是锤击机械引领着管桩的施工作业，近几年来，随着大吨位( 8000KN ) 的液压压桩机的问世和静压沉桩施工工艺的完善，静压法施工工艺与锤击法相比具有明显的优点，因此发展十分迅速，正在逐步取代锤击法施工的工艺。

1、质量可靠、单桩承载力高由于管桩材料为预应力高强混凝土，高速离心成型工艺和二次湿热养护工艺工厂化制作，桩身质量及沉桩长度可用直接监测，管桩质量可靠；施工中采用静压桩机进行沉桩施工，压桩力可通过压力表直观、安全、准确地反映，因而对桩体承载力的控制、判断精确度高；静压法沉桩与锤击法沉桩施工相比，因沉桩过程是慢速均匀加载，无冲击和反射应力波，对桩身冲击应力小，施工质量易保证。

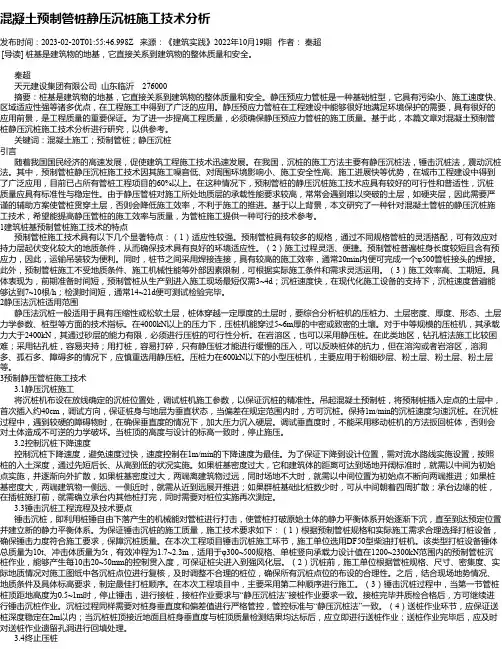

混凝土预制管桩静压沉桩施工技术分析发布时间：2023-02-20T01:55:46.998Z 来源：《建筑实践》2022年10月19期作者：秦超[导读] 桩基是建筑物的地基，它直接关系到建筑物的整体质量和安全。

秦超天元建设集团有限公司山东临沂276000摘要：桩基是建筑物的地基，它直接关系到建筑物的整体质量和安全。

静压预应力管桩是一种基础桩型，它具有污染小、施工速度快、区域适应性强等诸多优点，在工程施工中得到了广泛的应用。

静压预应力管桩在工程建设中能够很好地满足环境保护的需要，具有很好的应用前景，是工程质量的重要保证。

为了进一步提高工程质量，必须确保静压预应力管桩的施工质量。

基于此，本篇文章对混凝土预制管桩静压沉桩施工技术分析进行研究，以供参考。

关键词：混凝土施工；预制管桩；静压沉桩引言随着我国国民经济的高速发展，促使建筑工程施工技术迅速发展。

在我国，沉桩的施工方法主要有静压沉桩法，锤击沉桩法，震动沉桩法。

其中，预制管桩静压沉桩施工技术因其施工噪音低、对周围环境影响小、施工安全性高、施工进展快等优势，在城市工程建设中得到了广泛应用，目前已占所有管桩工程项目的60%以上。

在这种情况下，预制管桩的静压沉桩施工技术应具有较好的可行性和普适性，沉桩质量应具有标准性与稳定性。

由于静压管桩对施工所处地质层的承载性能要求较高，常常会遇到难以突破的土层，如硬夹层，因此需要严谨的辅助方案使管桩贯穿土层，否则会降低施工效率，不利于施工的推进。

基于以上背景，本文研究了一种针对混凝土管桩的静压沉桩施工技术，希望能提高静压管桩的施工效率与质量，为管桩施工提供一种可行的技术参考。

1建筑桩基预制管桩施工技术的特点预制管桩施工技术具有以下几个显著特点：（1）适应性较强。

预制管桩具有较多的规格，通过不同规格管桩的灵活搭配，可有效应对持力层起伏变化较大的地质条件，从而确保技术具有良好的环境适应性。

（2）施工过程灵活、便捷。

预制管桩普遍桩身长度较短且含有预应力，因此，运输吊装较为便利。

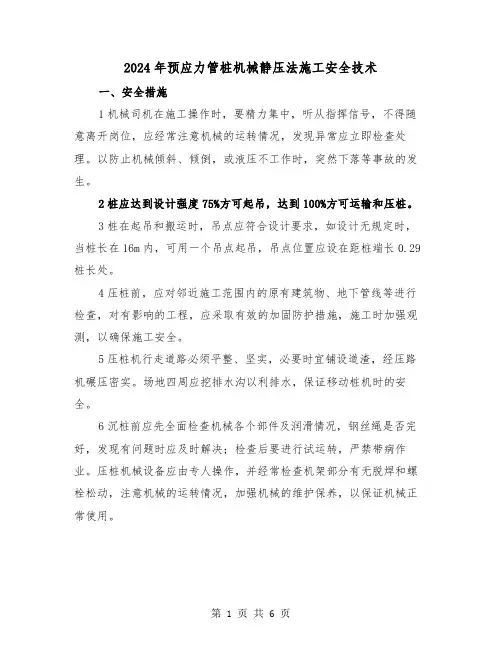

2024年预应力管桩机械静压法施工安全技术一、安全措施1机械司机在施工操作时，要精力集中，听从指挥信号，不得随意离开岗位，应经常注意机械的运转情况，发现异常应立即检查处理。

以防止机械倾斜、倾倒，或液压不工作时，突然下落等事故的发生。

2桩应达到设计强度75%方可起吊，达到100%方可运输和压桩。

3桩在起吊和搬运时，吊点应符合设计要求，如设计无规定时，当桩长在16m内，可用一个吊点起吊，吊点位置应设在距桩端长0.29桩长处。

4压桩前，应对邻近施工范围内的原有建筑物、地下管线等进行检查，对有影响的工程，应采取有效的加固防护措施，施工时加强观测，以确保施工安全。

5压桩机行走道路必须平整、坚实，必要时宜铺设道渣，经压路机碾压密实。

场地四周应挖排水沟以利排水，保证移动桩机时的安全。

6沉桩前应先全面检查机械各个部件及润滑情况，钢丝绳是否完好，发现有问题时应及时解决；检查后要进行试运转，严禁带病作业。

压桩机械设备应由专人操作，并经常检查机架部分有无脱焊和螺栓松动，注意机械的运转情况，加强机械的维护保养，以保证机械正常使用。

7压桩机架安设应铺垫平稳、牢固。

吊桩就位时，起吊要慢，并拉住溜绳，防止桩头冲击桩架，撞坏桩身。

吊立后要加强检查，发现不安全情况，及时处理。

8在压桩过程中遇有地坪隆起或下陷时，应随时对机架及路轨调平或垫平。

9现场操作人员要戴安全帽，高空检修桩机，不得向下丢物件。

10夜间施工，必须有足够的照明设施；雷雨天、大风、大雾天，应停止沉桩作业。

二、施工注意事项1压桩施工前应清除桩位下的障碍物，必要时应对每个桩位进行钎探清查一遍。

对桩平直度要进行检查，发现桩身弯曲超过1/1000桩长，并大于20mm,或桩尖不在桩纵轴线上的，不应使用，以避免压桩时出现断裂或桩顶位移。

2接桩施工时，应对连接部位上的杂质、油污、水分等清理干净；上下节桩应在同一轴线上，然后才能对称施焊焊接。

3压桩时预制桩强度必须达到设计强度的100%；蒸汽养护的预制桩应再经自然养护一个龄期后方准施压。

预应力钢筋砼管桩静压法沉桩的质量监理本细则结合工程情况介绍预应力钢筋砼管桩静压法沉桩的质量监理。

一、静压法沉桩的特点及适用范围1、特点：静压法沉桩具有无噪音、无振动、无冲击力、施工应力小等特点，可减少打桩振动对地基和邻近建筑物的影响，桩顶不易损坏，不易产生？沉桩。

沉桩精度较高。

节省制桩材料和降低工程成本。

且能在沉桩施工中测定沉桩阻力为设计施工提供参数，并预估和验证桩的承载力。

2、适用范围：静压法沉桩通常适用于高压缩性粘土层或砂性较轻的软粘土层地基（W>Wp， D<1.75，Φ<20o，a1-2>0.03，Ip>10，N<10）。

当桩需贯穿一定厚度的砂性土中间夹层时，仍须根据砂性土层的厚度、密实度、上下土层的力学指标、桩的结构、强度、型式和设备能力等综合考虑其适用性。

3、沉桩阻力估算静压法沉桩预估沉桩阻力，有利于正确选用能满足设计和特定地基条件的、具有足够静压力的沉桩设备，将桩顺利地下沉到预定的设计标高。

静压法沉桩时的沉桩阻力通常可按以下经验公式估算：P a =Pg+F1+F2式中：Pa——沉桩阻力（Kn）Pg——桩尖阻力（Kn）F1——桩身下部挤压区桩侧摩阻力（Kn）F2——桩身中部滑移区桩侧摩阻力（Kn）沉桩过程中，桩身下部的桩侧摩阻力约占沉桩摩阻力的50%~80%，它与桩周处土体强度成正比，与桩的入土深度成反比，桩尖阻力可采用静力触探探头比贯入阻力Ps，按经验公式估算。

此外，在软土地基中，采用静压法沉桩施工的过程中，因接桩施工作业或施工因素影响而暂停继续下沉的间歇时间的长短虽对继续下沉的桩尖阻力无明显影响（应粘土中桩尖阻力一般最大增值约为5%），但对桩侧摩阻力的增加影响较大。

桩侧摩阻力的增大值与间歇时间长短成正比，并与地基土层的特性有关。

所以，在静压法沉桩施工中，不仅应合理设计接桩的结构和位置，避免将桩尖停留在硬土层中进行接桩施工，而且应尽可能减少接桩施工时间和避免发生沉桩施工中中断现象，二、静压法沉桩主要施工技术措施1、桩的制作质量应满足设计和施工规范要求，其单节长度应结合施工环境条件、沉桩设备的有效高度、地基土质分层情况合理确定。

预应力管桩施工工艺静压沉桩一、施工准备1.1.材料准备⑴预应力管桩拟选用省市建设主管部门认证的有生产资质、产品质量稳定、信誉度高的专业生产厂家的优质产品，并经建设单位、设计单位、监理单位同意后才能用。

每批管桩进场时，派专人验收，检查其产品检验报告和合格证等。

⑵预应力管桩进场后，按规格、桩号分层叠置堆放，堆放场要平整坚实，排水良好。

支承点设在吊点处，各层垫木要保持在同一垂直上，最下层的垫木要适当加宽，堆放层数不能超过四层。

管桩要配好桩号,沿着桩机打桩行走路线、运行打桩位置堆放，并尽量布置在打桩机的起重工作半径范围内，并考虑到起吊方向，避免转向。

12棚戒配置根据本工程地质条件和设计要求，拟选用柴油打桩机2台、静压沉桩机2台进行打桩作业，计划每台桩机每天打桩15根。

机械设备进场后，先自行运行调试，待符合要求后，填报《机械设备进场报验表》予监理单位审查确认后，才能投入使用。

1.3、人员准备⑴每台桩机设备按要求配备固定的管理和操作人员，所有人员均要求持证上岗。

⑵每台桩机人员配备：机长1人、桩工3人、焊工2人，共计6人。

二、静压桩施工工艺2.1、试桩在桩基正式施工前，试验桩的施工应同结构桩一致，其目的是为正式施压管桩积累必要的技术参数，为桩基础工程施工质量控制提供依据。

在试验桩施压完成后，必须进行终压力值、压桩深度、焊接工艺参数等技术数据的计算、整理和总结，对施工工艺进行分析和总结，并作为正式施工的重要依据。

2.2、静压沉桩工艺流程静压沉桩的工艺流程⑴桩机就位静压桩机应按设计好的行走路线就位和施压，桩机就位后应进行整平。

若局部地基土松软不能满足打桩机正常工作的需要，应对地基进行处理。

⑵吊桩、植桩采用压桩机自带的钢丝绳将预先堆放在施工场地外围的管桩拖至桩机附近，再进行起吊并用夹具夹紧。

管桩被夹具抱紧后，应仔细清除入土端钢板上附着的泥沙、油渍，将其搽拭干净并保持干燥，焊接桩尖。

桩尖焊接完成并自然冷却到规范允许的温度，经监理工程师检验合格后进行植桩。

桩基础工程之预应力管桩静压法施工方案1、设计要求仓库基础、综合楼基础、门卫基础、消防泵房基础、消防水池基础、卫生间及吸烟棚基础均采用预制钢筋混凝土管桩。

具体设计要求如下：仓库：桩外径壁厚:PHC-400(95)AB；桩芯填料:C40微膨胀混凝土；沉桩方法:静压桩；桩尖类型:B型桩尖；接桩:参照图集《预应力混凝土管桩》；截(凿)桩头:含桩头垃圾处理；桩插筋:纵筋三级钢，箍筋一级钢，托板（3mm厚圆薄钢板）；综合楼：桩外径、壁厚:PHC-500(125)AB；桩芯填料:C40微膨胀混凝土；沉桩方法:静压桩；桩尖类型:B型桩尖；接桩:参照图集《预应力混凝土管桩》；截(凿)桩头:含桩头垃圾处理；桩插筋:纵筋三级钢，箍筋一级钢，托板（3mm 厚圆薄钢板）；门卫、消防泵房、消防水池：桩外径、壁厚:PHC-600(130)AB；桩芯填料:C40微膨胀混凝土；沉桩方法:静压桩；桩尖类型:B型桩尖；接桩:参照图集《预应力混凝土管桩》；截(凿)桩头:含桩头垃圾处理；桩插筋:纵筋三级钢，箍筋一级钢，托板（3mm厚圆薄钢板）；卫生间及吸烟棚：桩外径、壁厚:PHC-300(70)AB；桩芯填料:C40微膨胀混凝土；沉桩方法:静压桩；桩尖类型:B型桩尖；接桩:参照图集《预应力混凝土管桩》；截(凿)桩头:含桩头垃圾处理；桩插筋:纵筋三级钢，箍筋一级钢，托板（3mm厚圆薄钢板）；2、工程质量、技术要求2.1.预应力管桩选自《预应力混凝土管桩》；2.2.本工程接桩采用焊接法接桩；2.3.桩位放样允许偏差：群桩20mm，单排桩10mm；2.4.桩顶标高允许偏差：±50mm；2.5.桩入土定位垂直度允许偏差不得大于0.5%桩长；注：由于降水，基坑开挖和送桩深度超过2m等原因产生的位移偏差不在此表内。

3、施工顺序3.1整体施工顺序进场→施工准备→试桩施工→工程桩施工→试桩试验、检测、退场3.2.压桩施工顺序确定原则实践得知挤土桩施工机理所产生的挤土影响范围一般在1～1.5倍的桩长范围内。
